Reparacion Pioneer DJM 800

  • 2
jaimitodj
#16 por jaimitodj el 01/07/2015
No lo puse en su día, pero después de conseguir que la mesa encendiera, el fallo original (duplicación de leds y luces que se encendían sin sentido) se debía a dos cortes en la PCB principal, solucionados con un par de puentes.

Siento ponerlo ahora

Un saludo!!
Subir
seorodriguez
#17 por seorodriguez el 29/07/2016
Gracias a este hilo conseguí reparar mi Djm 800, que había quemado un fusible por no cambiar correctamente el crossfader, y no cerrarlo debidamente. Se le había quemado el fusible J, de la placa DSP. Tras soldar un uno nuevo encendió perfectamente. Gracias!!
Subir
jaimitodj
#18 por jaimitodj el 29/08/2016
Cuanto me alegro!!

un saludo
Subir
Arturo
#19 por Arturo el 24/10/2017
Hola como conseguiste la info de los fusibles?
Subir
Andreu27
#20 por Andreu27 el 13/11/2017
Uff, muchissimas gracias por el currazo!
Subir
jaimitodj
#21 por jaimitodj el 29/01/2018
Me alegro que sirva!

La info de los fusibles la saque de la mesa y del fabricante littlefuse, aunque luego a la hora de pedirlos, utilicé repuestos pioneer #19
Subir
Arturo
#22 por Arturo el 22/05/2018

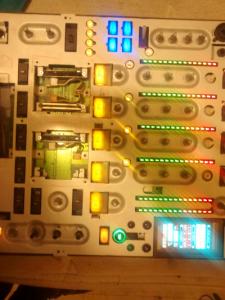

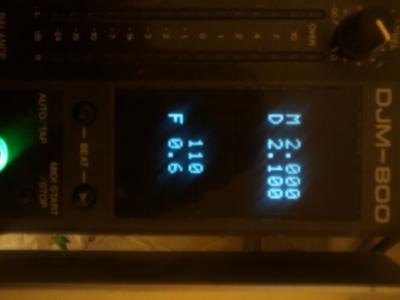

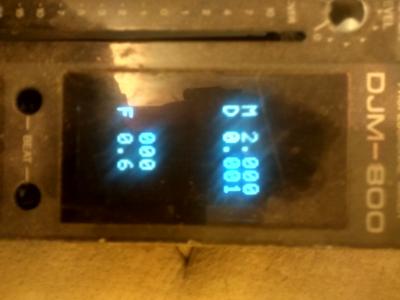

Me ayudo el post, muchas gracias, tengo dos DJM 800, una murio por el tema de los fusibles, lo solucione cambiandolos, pero no de los pequeños tipo smd, use los fusibles de vidrio similares a los que vienen en las playstation 1 pero respetando los valores que necesitaba la placa, usando un porta fusibles y soldando cables de punto a punto, tengo otra placa que no funcionan las lineas, es como si el firmeware de la djm se hubiera borrado de la DSP.
Archivos adjuntos ( para descargar)
Subir
