Restauración Roland FP-8

tumithak
#16 por tumithak el 17/12/2015
ELKE_FALTABA escribió:
Si echas muy poco catalizador no se endurece nunca así que tampoco es plan de quedarse corto


Gracias!
Ahí está el tema. De todas formas tampoco me hace mucha gracia utilizar este tipo de masilla, ya que, aunque lo haga en lugar bien ventilado, quieras o no estas "chupando" los vapores. No es por el olor, es por la mierda que suelta. La he utilizado para tapar los taladros que lleva uno de los laterales. A ver si saco tiempo y pruebo la barrita de ceys.

Un saludo!
Subir
OFERTASVer todas
  • -37%
    Behringer SU9920
    69 €
    Ver oferta
  • -33%
    Waldorf Kyra
    1.069 €
    Ver oferta
  • -56%
    UAD-2 Octo
    444 €
    Ver oferta
tumithak
#17 por tumithak el 27/12/2015
Buenas!

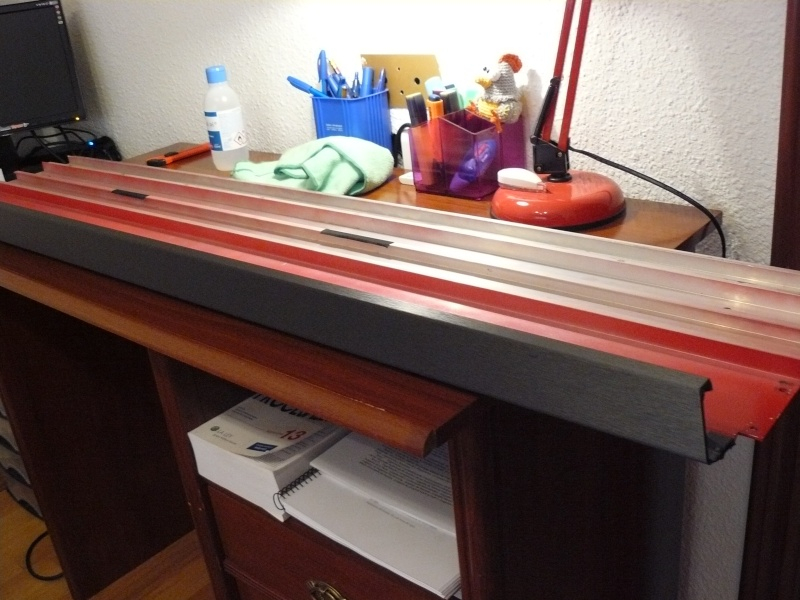

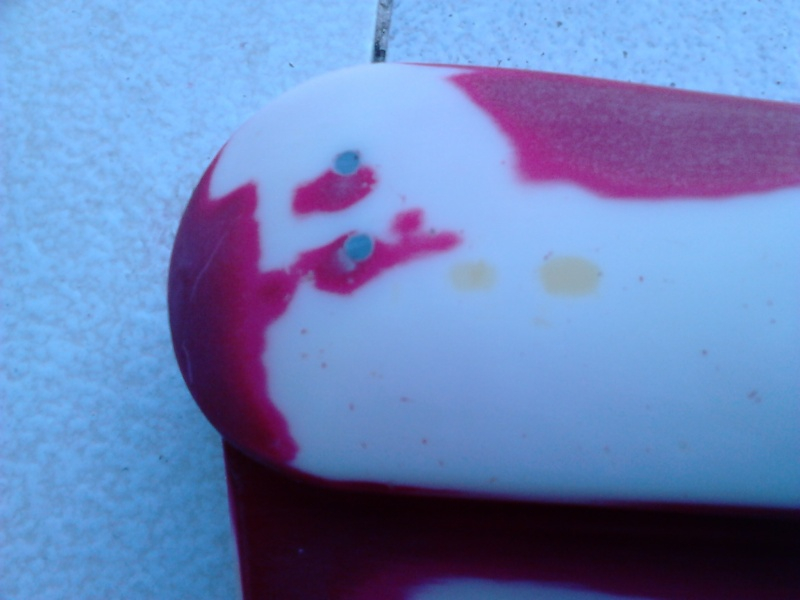

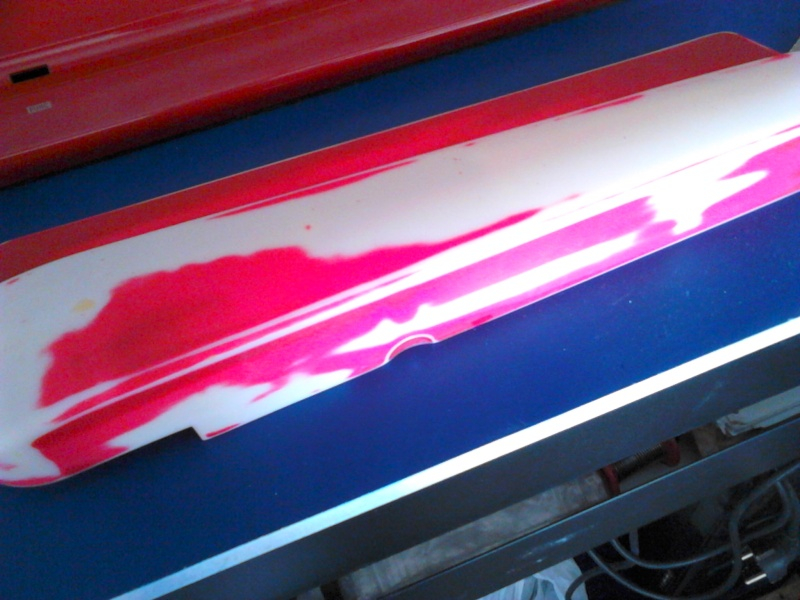

Como os decía, ya tengo preparado los laterales para pintarlos. He tenido que lijar bastante porque llevaban muchos picados que con la pintura no se iban a tapar, y son demasiado pequeños para la masilla.

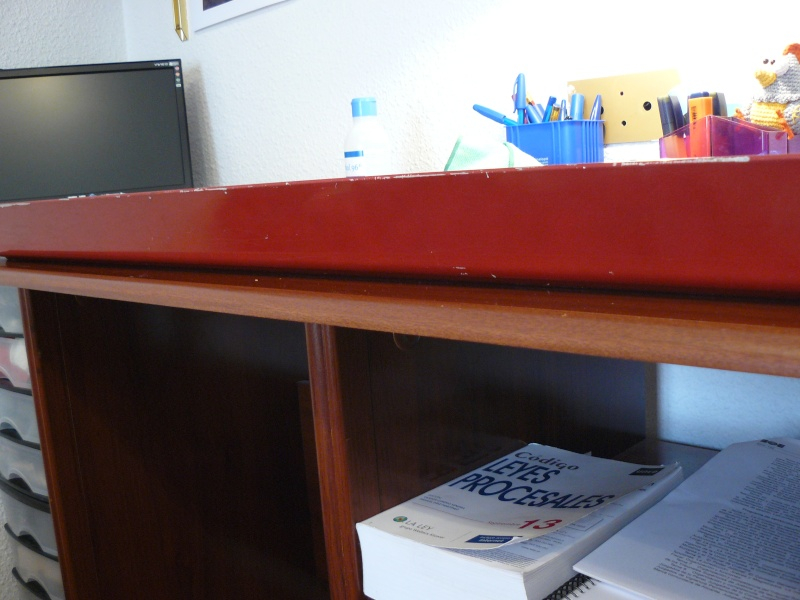

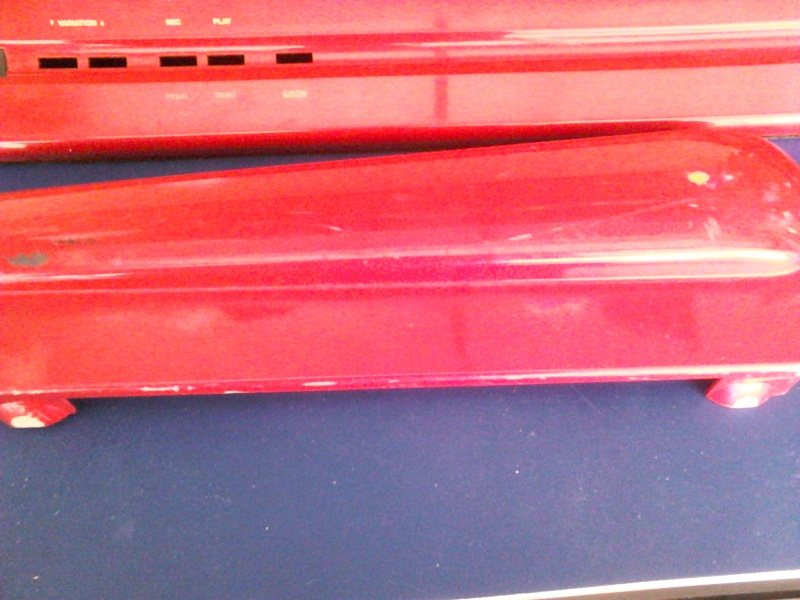

Antes


Después



Todavía queda mucho trabajo por delante. Voy a intentar mantener su color original, ya que lo que es la serigrafia está bien. No sé si podre igualar el color. La idea es tapar las partes serigrafiadas y ver si me pueden hacer la pintura igual o parecida. Al ser metalizada no sé yo...

Un saludo!
Subir
ELKE_FALTABA
#18 por ELKE_FALTABA el 30/12/2015
Si son partes aisladas sin serigrafía o que tienen caras puedes aprovechar las aristas y pintar sólo lo que necesites y no creo que se note mucho. El tema del metalizado es complicadillo, sí :-k
Subir
tumithak
#19 por tumithak el 21/02/2016
Buenas de nuevo.

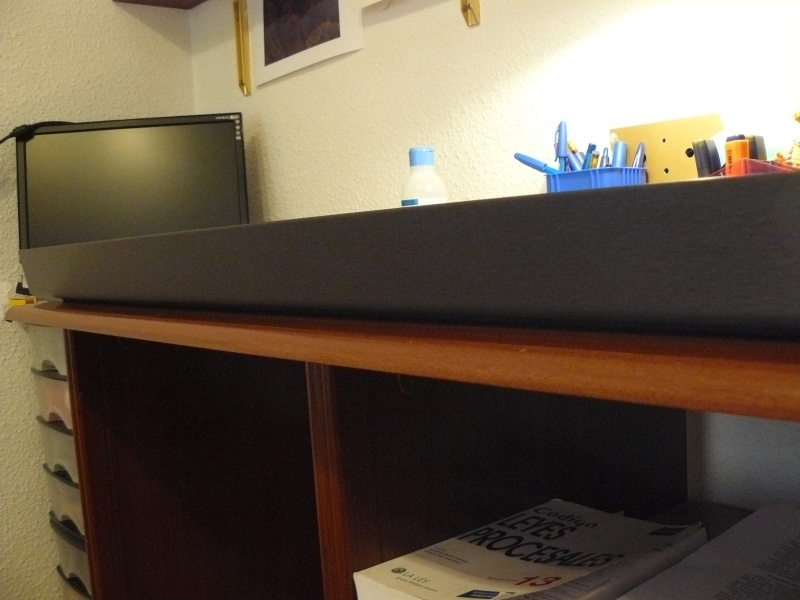

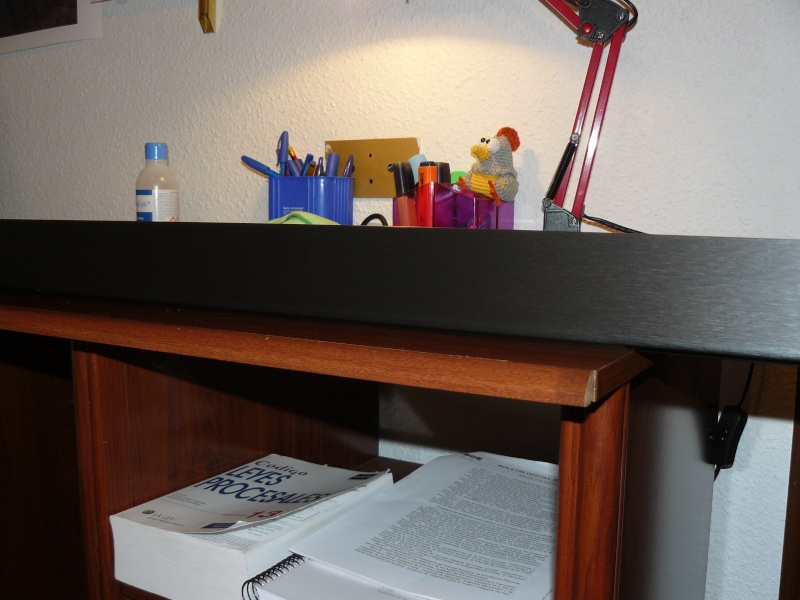

Retomo el tema de nuevo ahora que tengo algo más de tiempo. Al final paso de pintarlo. Mucho lio para mantener el mismo color, así que al final he optado nuevamente por el vinilo. La parte frontal superior (vamos, donde estan los mandos y demás ) irá en vinilo aluminio cepillado en negro con la serigrafia en plata. La trasera idem, y el frontal en vinilo aluminio cepillado color titanio.

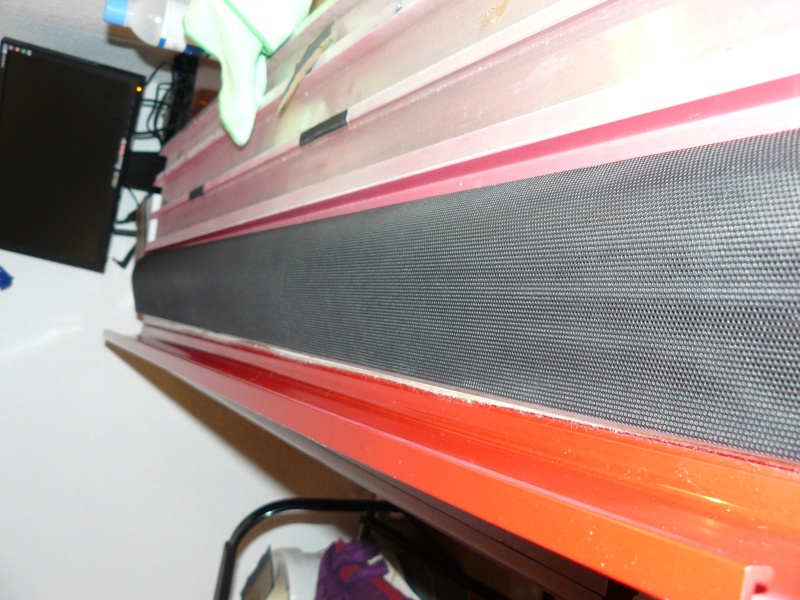

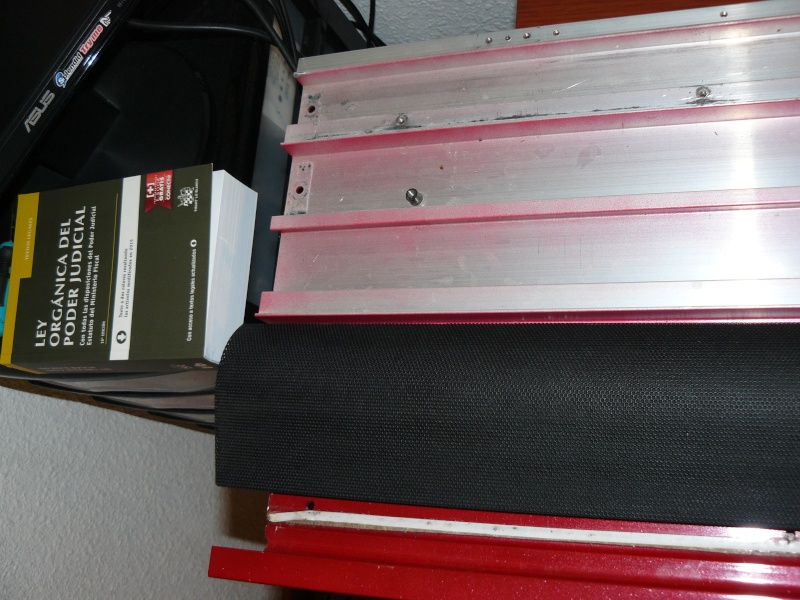

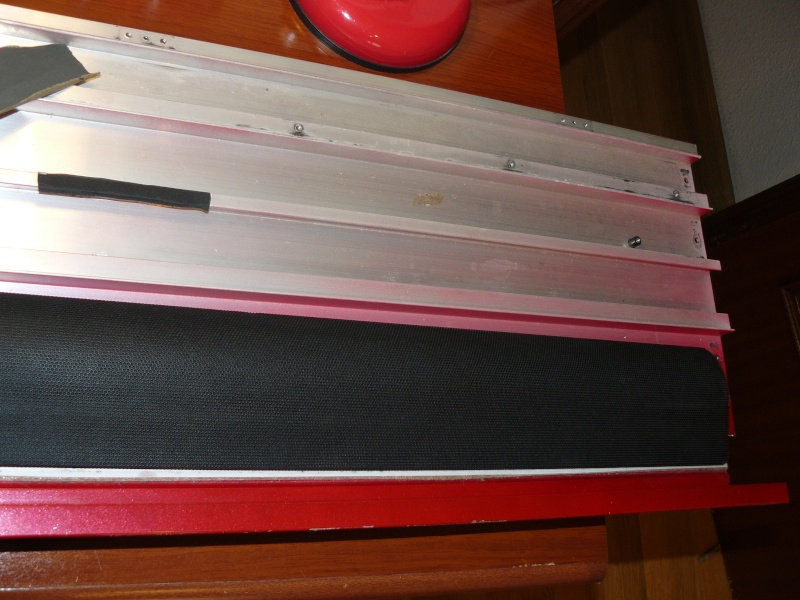

He quitado los bollos de la rejilla como mejor he podido, y bueno, no ha quedado mal. La he pintado en negro mate. Como digo, ha quedado bastante bien.

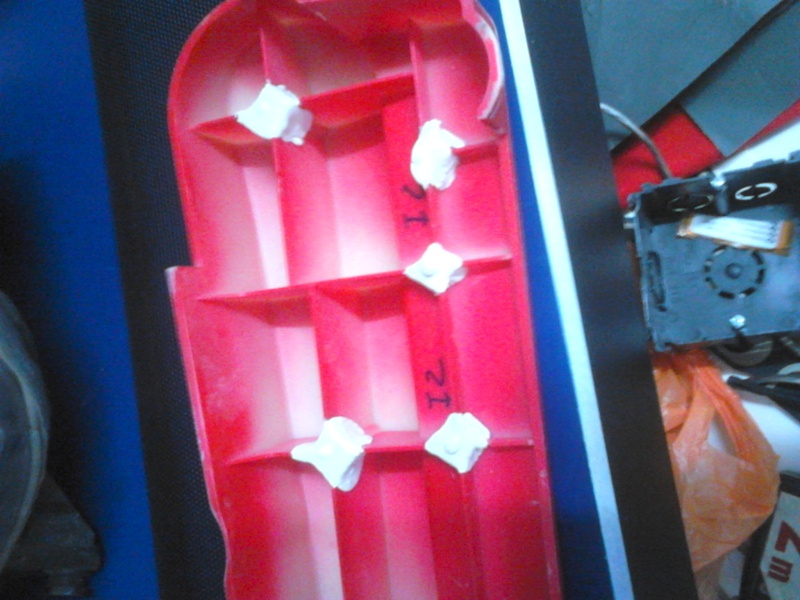

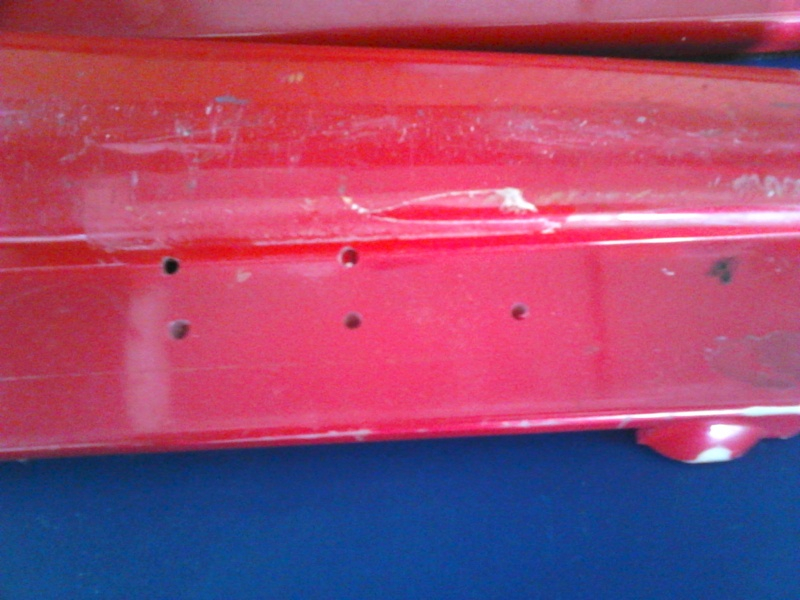

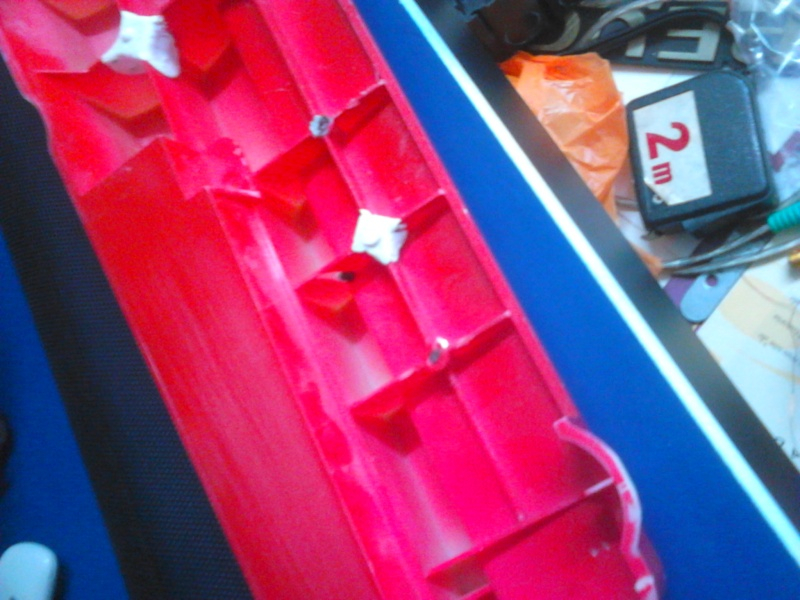

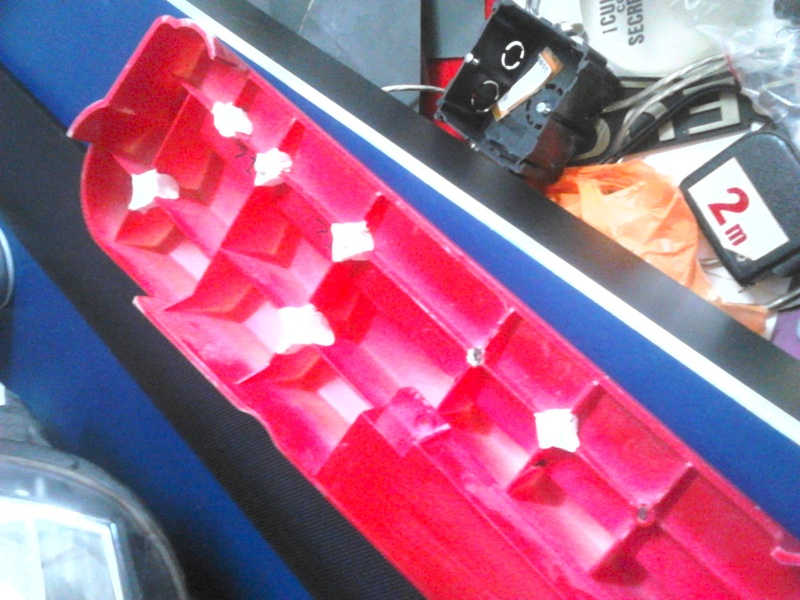

He restaurado los agujeros de las piezas latelarales a falta de terminar de pintarlas. Irán en negro mate también. Hoy he pegado el vinilo frontal que no lleva serigrafia.
Me falta ver que hago con los martillos. De momento estoy haciendo pruebas a ver con que queda mejor
Blanquear las teclas
Pegar el vinilo frontal/trasero, que aun no me lo ha imprimido.

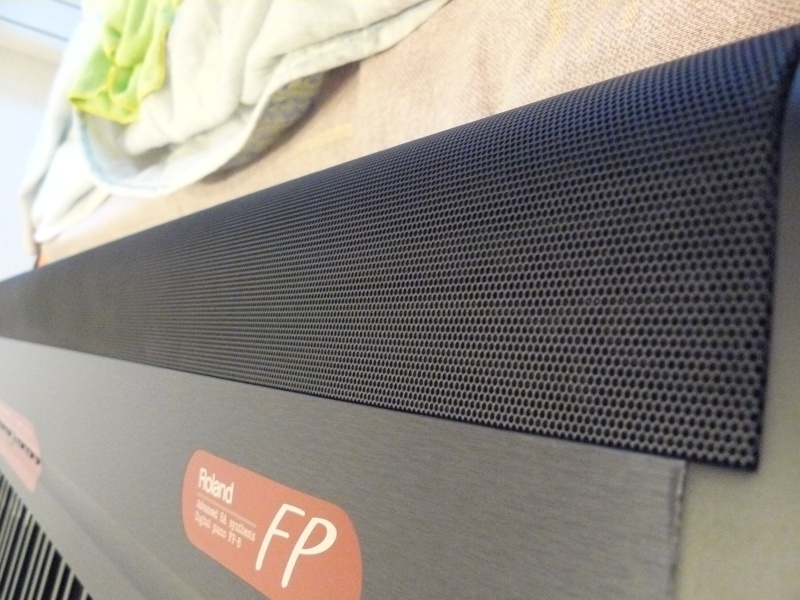

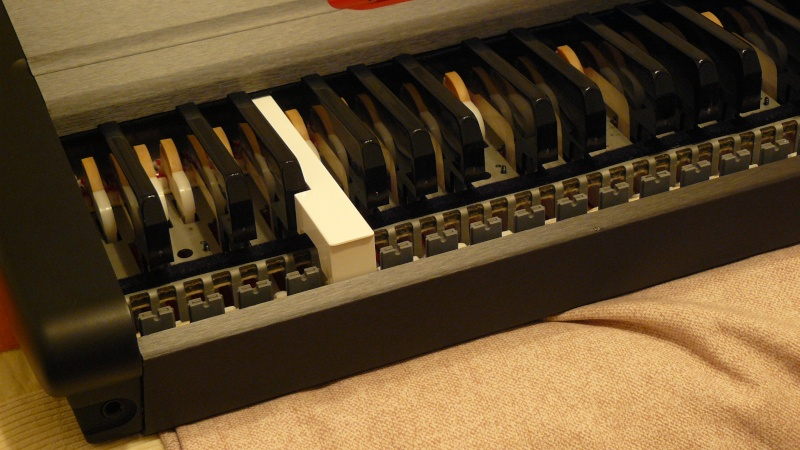

Pues nada, os dejo unas fotos. Aclaro que la rejilla se ve mejor en vivo. En algunas fotos parece que tiene como polvo o algo, pero no es así. Se ve perfecta, jejejje
Subir
tumithak
#20 por tumithak el 21/02/2016









Subir
tumithak
#21 por tumithak el 22/02/2016
Por cierto, quiero sustituir los potenciometros deslizantes que lleva (dos) ya que me he dado cuenta de que les han echado lubricante. Cuando lo probré no parecía que funcionasen mal, pero bueno, ya que estamos, pues he pensado en cambiarlos. El problema es que no sé de que valores son. Tampoco tengo el manual de servicio. Tampoco sé como se miden. Llevan un chorro de patillas :-k :-D Creo que lleva 3 a cada lado y dos en el centro. Imagino que las del centro son para sujertarlos a la placa.

¿Alguien me puede echar una mano en esto?

Un saludo!
Subir
ELKE_FALTABA
#22 por ELKE_FALTABA el 26/02/2016
Bueno mira:

En esta web están los delizadores (fijate que al parecer los 2 son iguales "both sliders") pero dice que no los tienen en stock peeero da el valor:

https://syntaur.com/roland_fp.html

entonces buscando he encontrado a este gente que parece que lo tienen:

http://www.merktron.es/index.php?page=shop.product_details&flypage=flypage.tpl&product_id=444&category_id=265&option=com_virtuemart&Itemid=71

Ya tienes por donde empezar :mrgreen:
Subir
tumithak
#23 por tumithak el 26/02/2016
Muchas gracias ELKE!
Ese es. Acabo de ir a mirar la placa y resulta que en el propio deslizador vienen marcados los valores #-o :-D Intentaré pillarlos por aquí, pero seguro que acabo antes comprandolos por inet.


Está mañana he recogido el vinilo. En esta ocasion se ha quedado fatal. Da la impresión de que lo han imprimido a toda prisa. Puede que se me hayan quedado los trazos de las fuentes demasiado finos, pero en general, la impresión deja mucho que desear. Así que descartado. Creo que voy a conservar la serigrafia original, forrando el resto con lo que me ha sobrado del vinilo. Ya pondré fotos.

Un saludo!
Subir
tumithak
#24 por tumithak el 18/04/2016
Bueno, pues ya podemos decir que la restauración llegó a su fin. Vaya "paliza" a pulir teclas :P Como decía en el anterior post, al final tuve que utilizar otro vinilo sin imprimir, utilizando la serigrafia original, ya que el vinilo que me imprimieron lo dejaron fatal. Así que lo que hice fue hacer unos calados para que se viene la serigrafia. Con las fotos se entiende mejor lo que quiero decir.

Me gusta mucho como ha quedado. Como siempre digo, hay cosas mejorables, pero en lineas generales estoy contento con el resultado. En cuanto al cacharro en si, me encanta. El tacto es un pasote :teclado:

Respecto de los martillos...Bicarbonato y superglue. Esa ha sido la solución. Como muchos sabreis esta mezcla se queda como la piedra. Confio en que aguanten. TEngo un video en el que explico mas o menos como lo he hecho. Si alguien tiene curiosidad que lo diga y lo subo.

Pero no iba a ser todo de color de rosa :( Parece ser que las salidas de audio no andan muy finas. He estado haciendo pruebas y me estoy volviendo un poco majara :shock: Voy a ver si consigo explicarme con claridad:

Antes de nada, aclarar que parece ser que este teclado lleva predefinido un paneo en el que las notas bajas se escuchan mas por el lado izquierdo, y las altas por el derecho.

El teclado lleva altavoces incorporados. El volumen de los mismos lo controlamos con el potenciometro "monitor level". Bien, por lo que veo, solo se escucha el lado derecho, y el izquierdo poco o nada.

Vale, ahora probamos los cascos, y aquí empiezan ya las cosas raras. Con los cascos es el lado izquierdo el que mas volumen tiene, todo lo contrario a lo anterior, es decir, sonando con sus altavoces.

Bien, ahora bajamos el volumen de los altavoces y conectamos el teclado a la mesa mediante las salidas de audio. Si conectamos las dos, suena una mas que la otra. Haciendo pruebas me he dado cuenta de algo que no acabo de entender. ¿Como es posible que utilizando solo una salida, la izquierda, suenen los dos canales al mismo volumen? es decir, que con un cable solo (mono) suenen los dos canales. Esto se me escapa. Podría pensar que fuese cosa de la mesa, pero:
Si hacemos lo mismo, es decir, conectar solo un cable, pero esta vez en la salida derecha, solo suena un canal, el derecho. No sé, es todo un poco raro. He probado varios cables, entradas de la mesa...

Os pongo un croquis de las pruebas y su resultado:

TECLADO MESA RESULTADO
1ª prueba Salida izquierda Entrada izquierda 2 CANALES
----------------------------------------------------------------------------------------------------------------------------------------------
2ª prueba Salida Derecha Entrada derecha 1 CANAL (Derecho)
----------------------------------------------------------------------------------------------------------------------------------------------
3ª prueba Ambas salidas (respetando orden L/R) Ambas entradas 1 CANAL (Derecho)
------------------------------------------------------------------------------------------------------------------------------------------------
4ª prueba Salida derecha entrada izquierda 2 CANALES
------------------------------------------------------------------------------------------------------------------------------------------------
5ª prueba Salida Derecha Entrada izquierda
Salida izquierda (invirtiendo orden) Entrada derecha 1 CANAL (Izquierdo)
--------------------------------------------------------------------------------------------------------------------------------------------------

¿alguien sabría decirme que cojones pasa aquí? :susto:

Como digo, la salida que no se escucha, si se llega a escuchar algo. Utilizando la prueba 3ª, y modificando el balance de la mesa, he conseguido igualar el nivel. Más o menos a 1/4 a la izquierda

Pues nada, de momento lo dejo aquí. Mañana pondré fotos.

Un saludo!
Subir
ELKE_FALTABA
#25 por ELKE_FALTABA el 18/04/2016
Pues hombre...normalmente la salida L es también usada como mezcla L+R en caso de que sólo conectes el cable a la salida L. Por eso te pasa siempre en las pruebas de que no consigues más que un canal sólo al conectar el cable R y los dos al conectar el L. Lo que me descoloca es que se escuche más alto un canal que otro. Puede que el deslizador de volumen esté cascado y no envíe bien la señal o puede que la placa de audio esté mal. A mi me dio muchos problemas un pote de volumen de un Yamaha PSR que tuve al principio. El sonido no se mantenía constante, rascaba mucho al moverlo y tan pronto subía como bajaba de golpe el volumen hasta que me harté y compré uno nuevo. Revisa primero las conexiones por si te has dejado alguna sin encajar del todo.
Subir
tumithak
#26 por tumithak el 18/04/2016
:oops: Vale, tienes razón. No caí en ese "detalle". si conectamos de la salida L del teclado a la entrada L de un canal estereo de la mesa, suenan los dos ](*,)

Bueno, he hecho más pruebas. Como decía, el teclado tiene altavoces incorporados. El volumen de estos se controla desde un pote especifico. También controla el volumen de los cascos.
A parte tiene otro pote que controla el volumen de la salida de linea. El teclado tiene tambien dos entradas de audio, donde podemos conectar otro teclado via audio, por ejemplo.

En un principio pensaba que podría ser (lo de la diferencia de volumen entre ambos canales) problema de los potes, tal y como apuntas, pero he hecho la prueba de conectar otro teclado a esas entradas y curiosamente suenan los dos canales perfectos, tanto por los propios altavoces como el reenvio que hace el teclado de esas entradas a las salidas, no se si me explico O_o . POr mucho que mueva los potes, no fallan, ni el de los altavoces ni el de la salida de linea, lo que me lleva a pensar que funcionan bien. Lo que es curioso también es que por los cascos sigue escuchandose un canal muy bajo.

De todas formas, la idea es utilizarlo de controlador del JV1010, en el que hay sonidos de piano y de todo para aburrir, pero si que me gustaría poder dejarlo en perfecto estado. He buscado el manual de servicio, pero creo que no está por la red. Aun así no creo que fuese capaz de identificar el problema :cry:

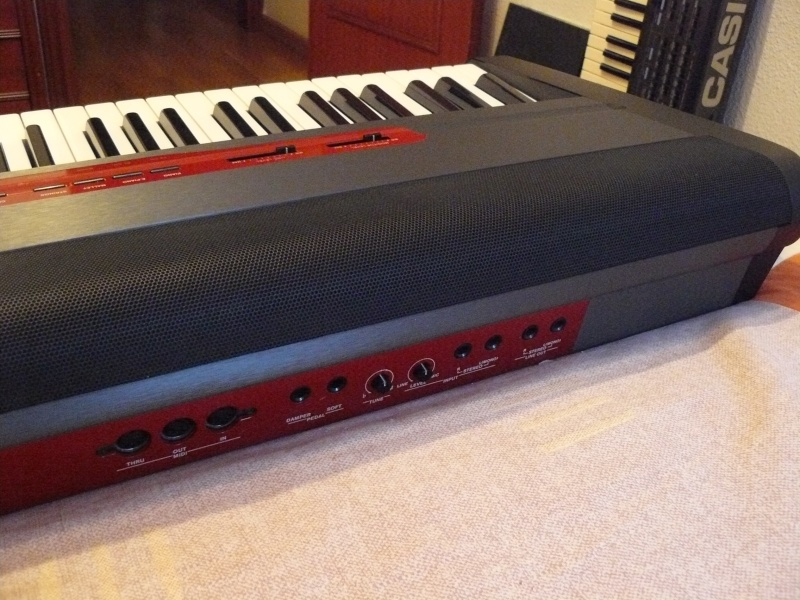

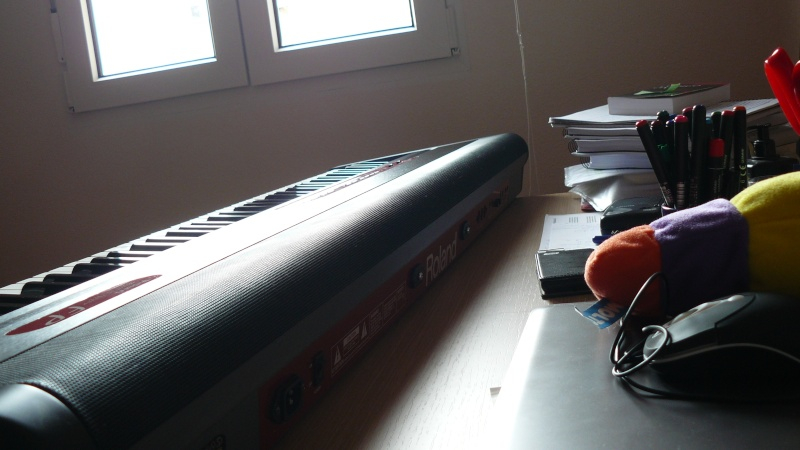

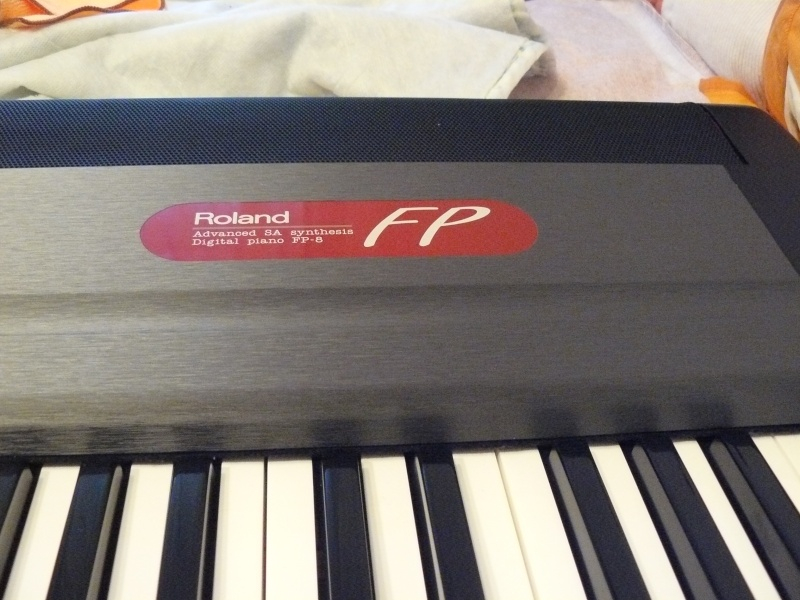

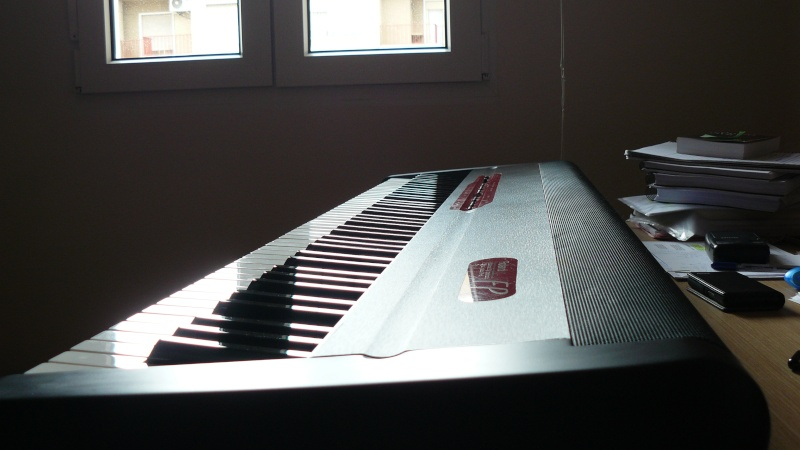

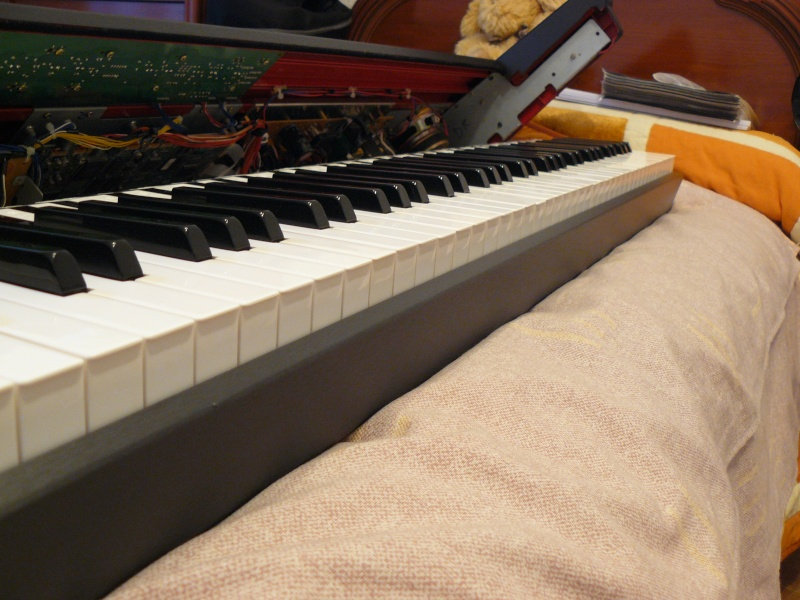

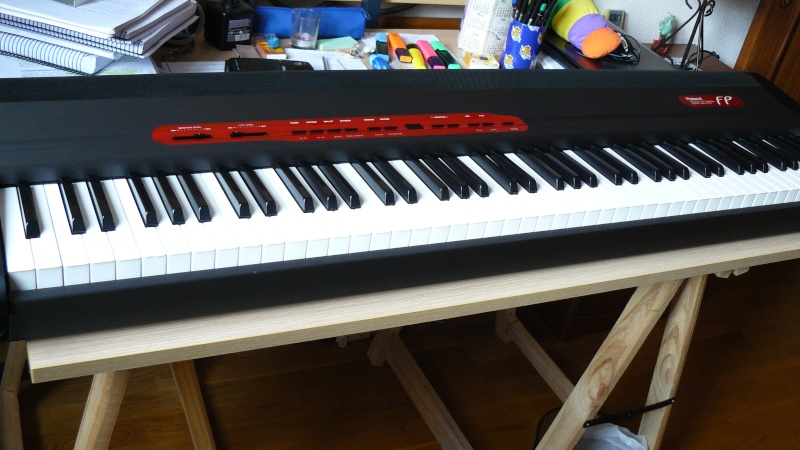

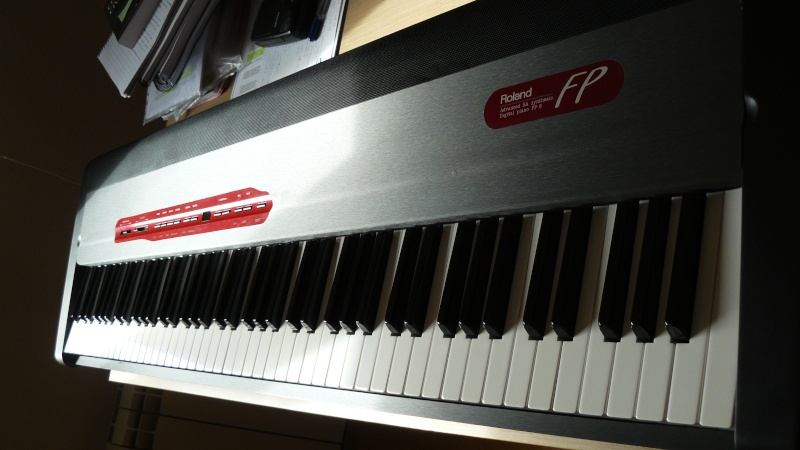

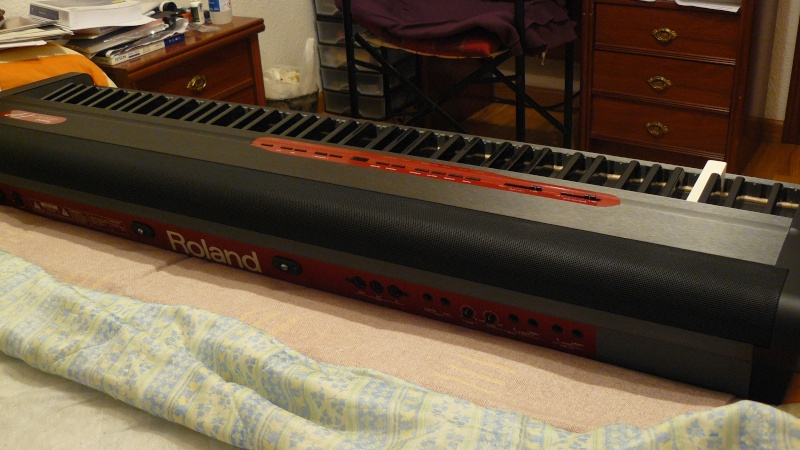

Bueno, os dejo unas fotos a ver que os parece la transformación. No he sido capaz de hacerle una foto decente. No me gustan como han quedado :x












Luego subiré unas de los martillos.

Espero que os guste.

Un saludo!
Subir
ELKE_FALTABA
#27 por ELKE_FALTABA el 19/04/2016
Entonces no es de la placa de audio. Ahí hay un fallo antes de llegar a esa placa. Por lo que veo el manual está complicado de conseguir. He visto varias web con el manual y no he sido capaz de descargarlo, unas porque era de pago y otras porque ya no estaba el documento en el servidor.
Te ha quedado muy bien. Me gusta el contraste del gris con el rojo.
Subir
tumithak
#28 por tumithak el 19/04/2016
Muchas gracias ELKE, por tomarte la molestia de buscar el manual :birras:

Pues entonces, como solemos decir por aquí, "mala barraca" :-P El problema debe estar entonces en la placa principal, como bien apuntas. Entiendo que en dicha placa estarán los tonos que tiene el teclado y demás. De ahí pasan a la placa de amplificación, que si no me equivoco es la DAC. Si al meterle sonido con otro teclado hiciese lo mismo, es decir, que un canal tiene mas volumen que el otro, si que podriamos pensar que el problema esta en la de amplificación.

Lo que es curioso es que al meterle sonido desde otro teclado, la salida de auriculares siga con el mismo problema. Como decía, por los altavoces integrados va perfecto, así como por la salida de linea. Debe ser que la señal de los cascos viene de otro lado :-k

Pues si, la verdad es que me ha gustado mucho como ha quedado esteticamente :D/

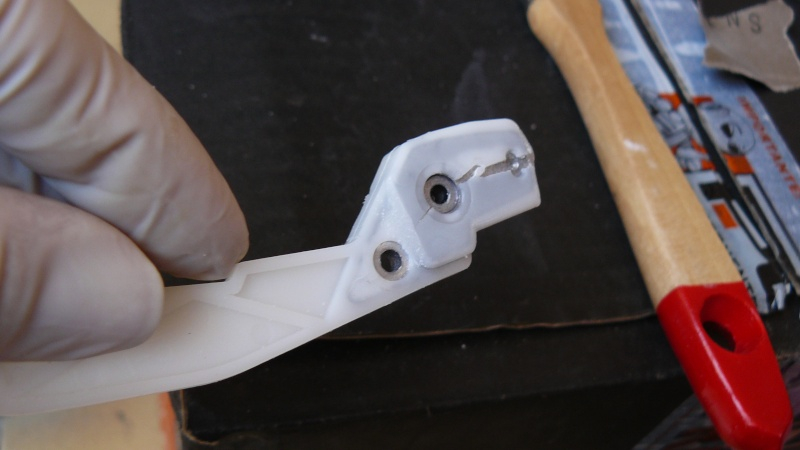

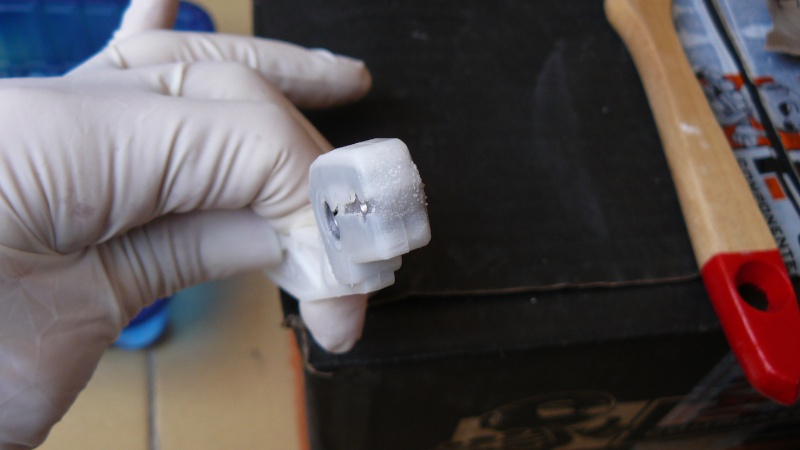

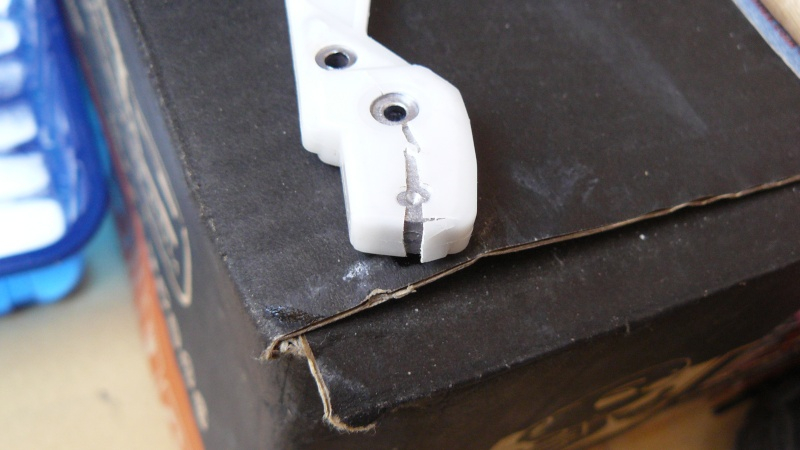

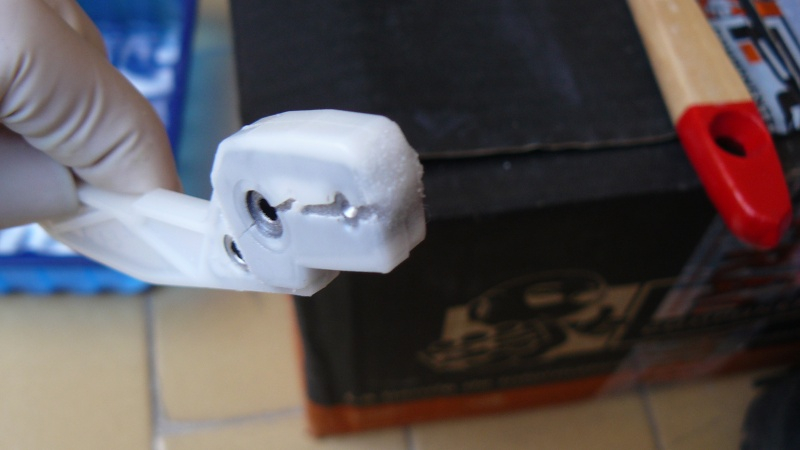

Os dejo unas fotos de uno de los martillos. Este de es de los que peor estaban. Menos mal que así no había muchos:

Antes

Después


Y en esta se puede apreciar como el plastico está más oscurecido. Esto es por que le he inyectado superglue entre el contrapeso y el plástico. Es la unica manera de intentar "sujetar" el asunto, ya que cualquier cosa con la que recubramos por el exterior luego no pasa. En el video lo explico, pero como no he visto mucho interés en el tema, no lo he subido :razz:


Un saludo!
Subir
tumithak
#29 por tumithak el 20/04/2016
Acabo de encontrar el manual. Mañana actualizo con novedades :teclear:
Subir
tumithak
#30 por tumithak el 20/04/2016

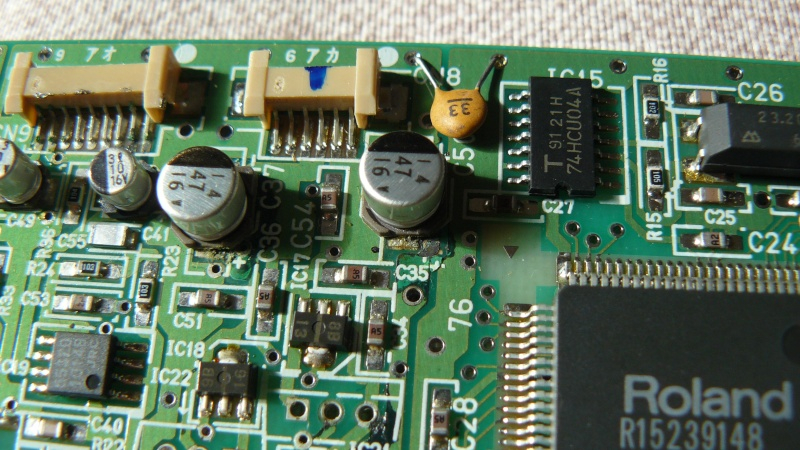

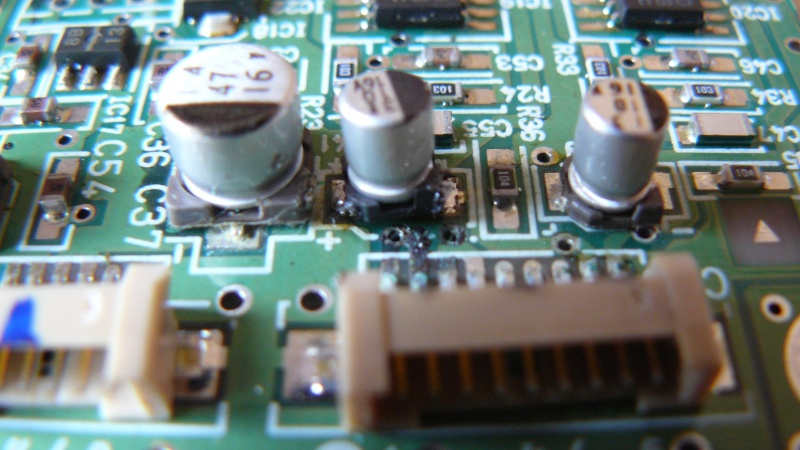

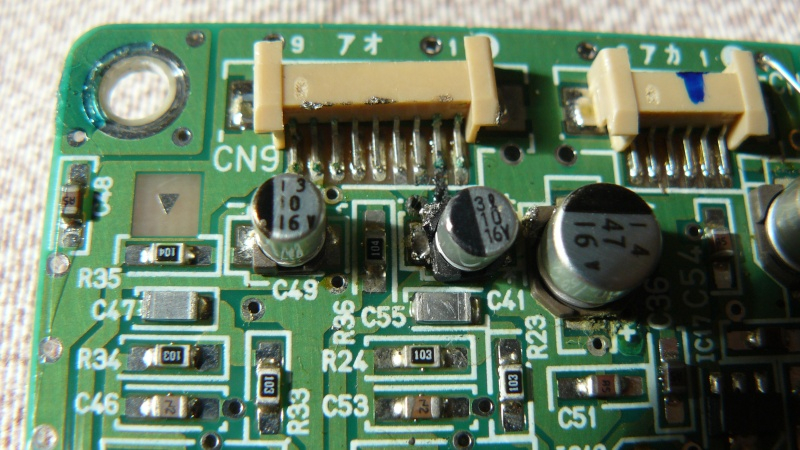

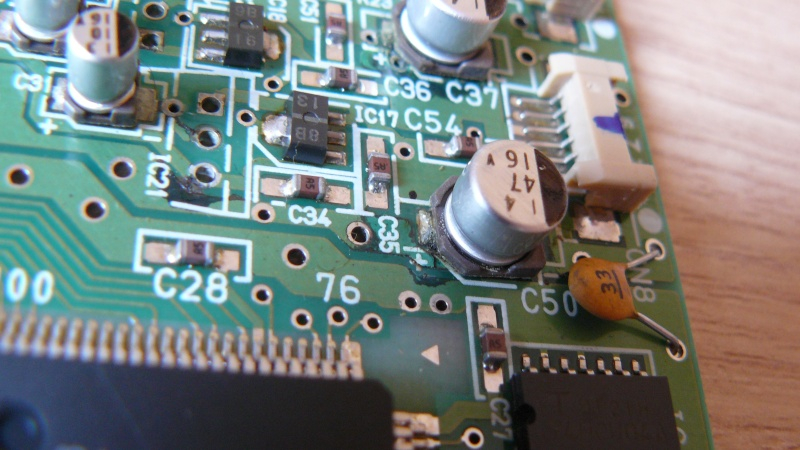

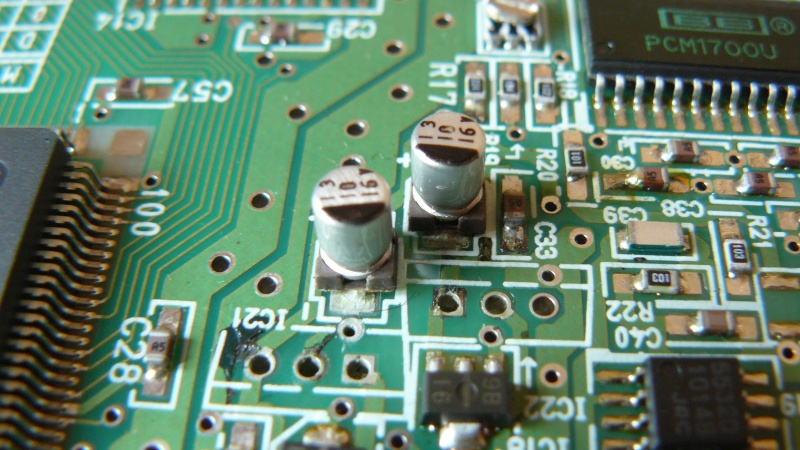

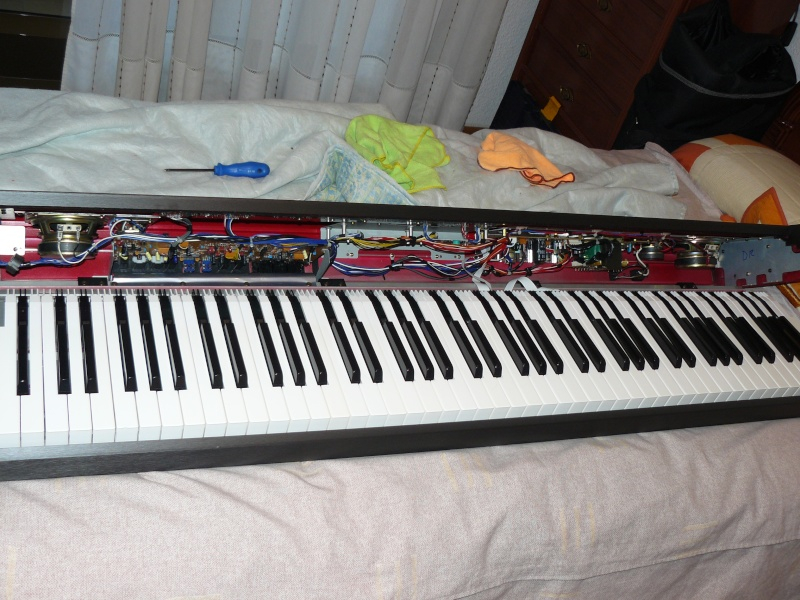

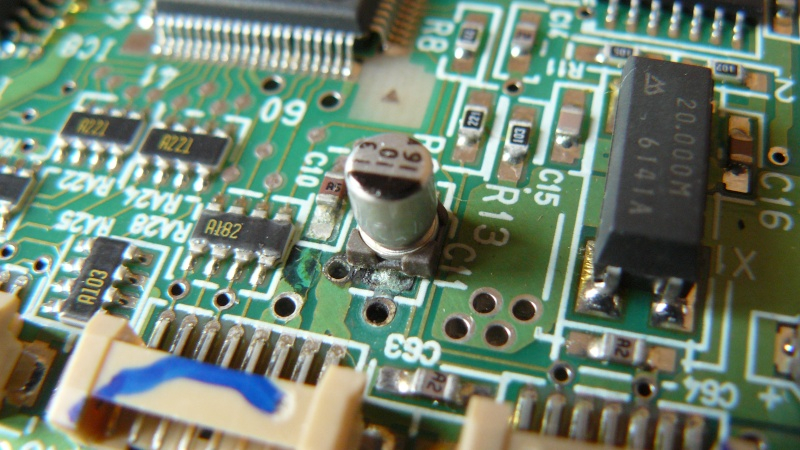

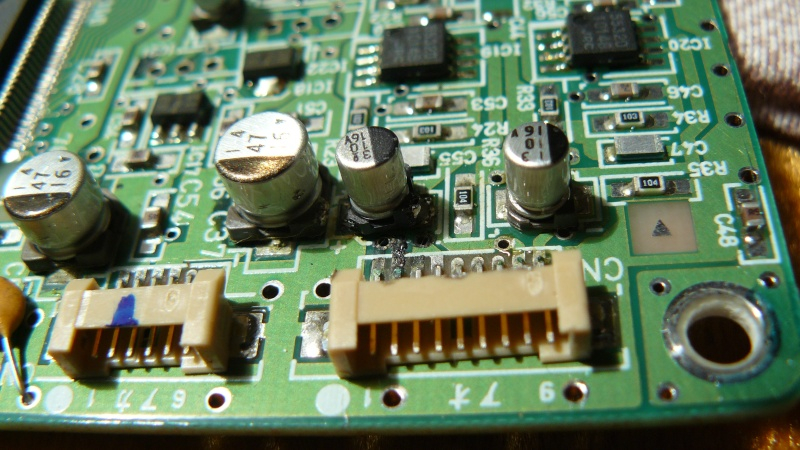

Bueno, pues ya tengo localizado el problema. He abierto el teclado para inspeccionar la placa principal, aunque ya lo hice en su dia cuando lo desmonté, pero se ve que no me fije bien. Parece ser que los condensadores están cascados. Algunos han empezado a fugar #-o así que no me queda otra que intentar sustituirlos.
Lo malo es que son tipo SMD, que van soldados por arriba. De este tipo no he sustituido nunca, pero imagino que será calentar el punto de soldadura del lateral para liberarlo. Hay uno que parece que lo hayan intentado sustituir, ya que tiene restos de estaño en algunas zonas.

Me preocupa que el acido se haya comido la pista, es decir, el punto de soldadura y que una vez desoldado no haya forma de soldarlo de nuevo, con lo que me veo echando cables, aunque espero que no.

Echando un vistazo por la red tropecé con este foro:
http://www.pianoworld.com/forum/ubbthreads.php/topics/1629176/How_loud_Roland_FP-8_supposed_.html

Más o menos es lo que me sucede a mi. También me he dado cuenta de que cuando seleccionamos cualquier variación de los sonidos que no sea la Nº 1, se eschucha un zumbido de fondo. Espero que esto también se solucione si consiguo cambiar los condensadores.

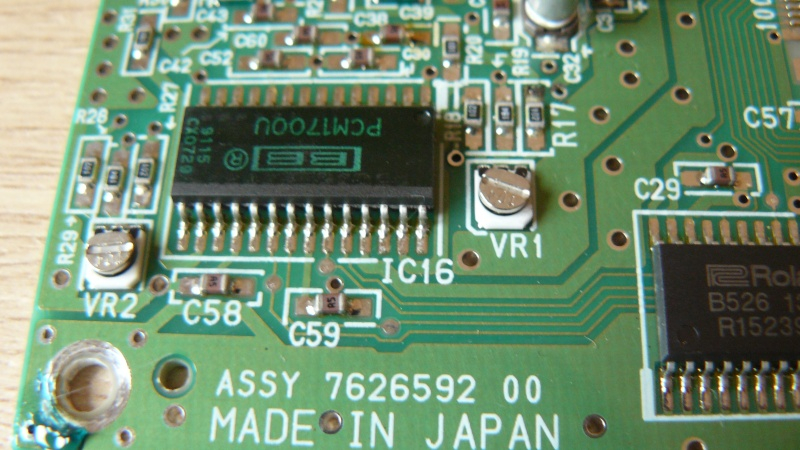

Por otro lado, he visto en el manual que la placa principal tiene dos VR que al parecer controlan el nivel de las salidas de audio, o eso me ha parecido entender.

En fin, os dejo unas fotos, así como un enlace para descargar el manual de servicio. Agradecería cualquier consejo a la hora de cambiar este tipo de condensadores. Con las soldaduras no tengo problemas, vamos, que sé soldar :P lo unico que estos, como decía , no los he "tocado" nunca.
En cuanto los tenga desoldados le dare a la placa una limpieza con alcohol isoproplilico para quitar toda la mierda :x

Manual:
https://drive.google.com/file/d/0B8fnEHLZBUXgMURBdVBaU1dvSWc/view?usp=sharing









Un saludo, y seguiremos informando.
