Buenas de nuevo!
La verdad es que si ha sido rápido, no me he podido esperar
![:P :P](https://statics.soniccdn.com/images/smilies/icon_razz.gif)
. La técnica de cortar los condensadores, en mi opinión, es mucho mejor que la de desoldarlos. Evitas sobrecalentar el resto de componentes y reduces el riesgo de que chuscarrar algo accidentalmente. Eso si, hay que ir cortando poco a poco, es decir, ir dandole pellizcos y no pillando el condensador de una vez con el alicate de corte.

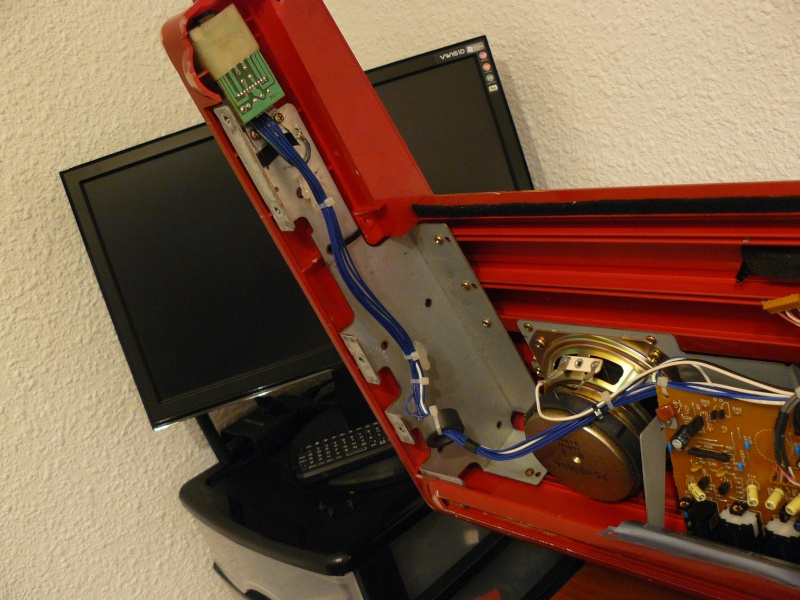

Así es. La salida de phones lleva una plaquita que va junto con el jack de salida. Creo que tengo una foto...
Es la plauita que veis en el lateral. El esquema, como digo, me cuesta bastante de seguir
![O_o O_o](https://statics.soniccdn.com/images/smilies/17.gif)
. Si el sonido sale por los dos canales, tanto por los altavoces como por las salidas de linea, el problema entonces debe estar en esa placa
![:-k :-k](https://statics.soniccdn.com/images/smilies/eusa_think.gif)
. Lo que no entiendo es por que lleva tantos cables
![o_O o_O](https://statics.soniccdn.com/images/smilies/17.gif)
. Pues ya me está picando el tema, jejeje. Como solucione esto me autoimpongo los galones de capitan general
Como decía antes, tampoco me queda claro para que sirven las resistencias variables VR1 y 2. Parece que se pueden ajustar con un osciloscopio, pero lo que ajusta, no es el nivel de salida, sino la eliminación de ruido. Me suena de haber leido algo parecido en los JD-800. También se puede ajustar de oido:
Stop turning the semi-variable resistor where the sound generated is the clearest.
En fin, pues muchas gracias a todos por la ayuda
Un saludo!
