Yamaha DX7II FD. Algunos arreglos.

Karlson
#1 por Karlson el 03/09/2014
Vamos a poner el teclado a punto despues de 25 años.
Los cambios son:
Tecla negra estropeada
Varios botones estropeados (los microswitch internos)
Cambiar la bateria interna e inslalar un potapilas
Cambiar la EEPROM a una version mas actualizada (de v1.3 actual a v1.9, adquirida por ebay)
7cfa5c7e746672fa579c406979c6a-3930035.jpgIMG_5292 by Karl_non, on Flickr

Siempre es recomendable tener el Service Manual cerca, por si acaso.

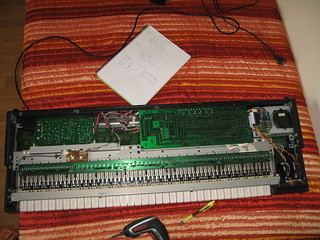

Sin la tapa trasera:
4b64027c6bc07bac576e47a35d4e7-3930035.jpgIMG_5293 by Karl_non, on Flickr

placa principal:
Imagen no disponibleIMG_5294 by Karl_non, on Flickr

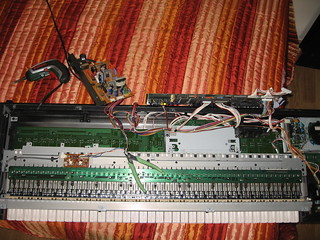

Quitando la placa de la fuente alimentacion:
bdbeeca4070ea8bab58d8e62b820a-3930035.jpgIMG_5296 by Karl_non, on Flickr

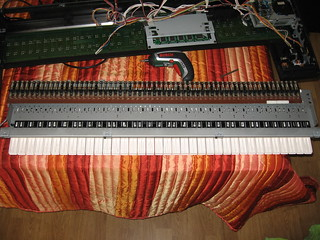

Separando el modulo de teclas:
373525ef2850e55aef547c1489f3b-3930035.jpgIMG_5298 by Karl_non, on Flickr

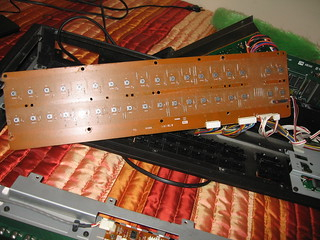

Detalle de la placa de botones:
ee47ea5673adc682d5354b807b09d-3930035.jpgIMG_5299 by Karl_non, on Flickr

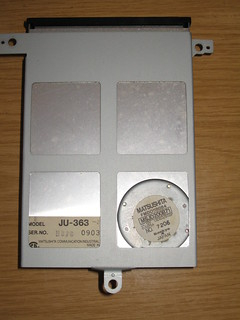

Detalle de la unidad de FD:
bf2c6fe85a0f55ecad64ea11716f1-3930035.jpgIMG_5301 by Karl_non, on Flickr

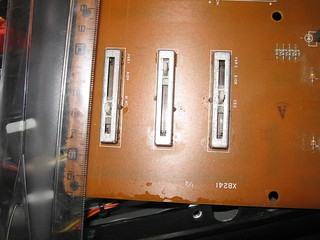

Aqui vemos los potenciometros, dificiles de conseguir:
61b3a46ca9e8a43830681a37804bd-3930035.jpgIMG_5302 by Karl_non, on Flickr

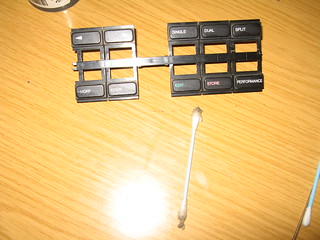

limpieza de los plasticos:
0ea423751163f2a3318d4c692e8ba-3930035.jpgIMG_5305 by Karl_non, on Flickr

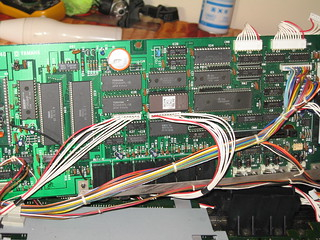

EPROM original:
0858bdf4db1db343b2c0f53ea4b9d-3930035.jpgIMG_5310 by Karl_non, on Flickr

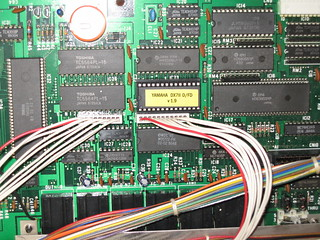

Instalada EPROM actualizada:
e4599571d99ec5a51a5160bb8ff78-3930035.jpgIMG_5311 by Karl_non, on Flickr

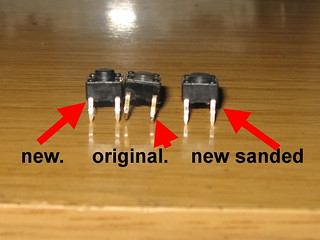

Los botones adquiridos aun son "altos", hay que lijarlos un poco:
e4fcccab8c5ea8b0c689e6a28a920-3930035.jpgIMG_5314 by Karl_non, on Flickr

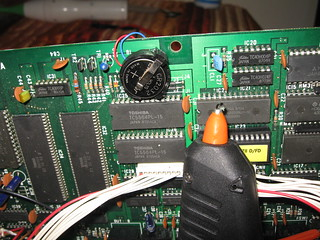

instalacion del porta pila:

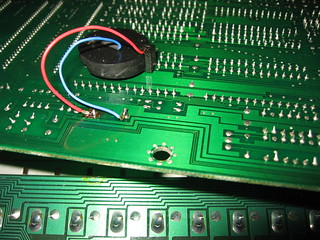

08b6dc56db6e38fa3b0314ff68e89-3930035.jpgIMG_5315 by Karl_non, on Flickr
a623a615f96e12c3af6e853e2da21-3930035.jpgIMG_5316 by Karl_non, on Flickr

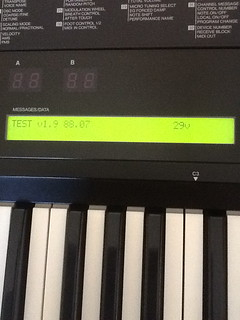

y verificacion de firmware y test (pulsando "edit" y teclas 16 y 32 a la vez):
42a648e3676880c313fc3a61ac220-3930035.jpgFirmware_version by Karl_non, on Flickr

Listo, hasta dentro de otros 25 años...
