YAMAHA HS80 (Por Adentro/Inside)

#1 por sebas_arg el 02/12/2011
Monitor de referencia potenciado bi-amplificado para estudios

Tiene atenuadores de graves y altos, entrada balanceada y desbalanceada, fuente de alimentación interna (Con conector Interlock).

Tiene 50Wrms de potencia reales aunque el fabricante indica 80W, el crossover o divisor de frecuencia interno es de 12db de pendiente del tipo Butterworth, es muy exacto ya que la pendiente es bastante brusca.

El diseño es muy solido, las fichas de conexión son Neutrik, tiene disipadores de calor y la distorsión de armónicas total es del orden de los 0,03%

La contra que tiene es que el gabinete acústico es muy pequeño para su diseño, y no esta sintonizada, esto hace que se desperdicie su rendimiento y "Mienta" en las frecuencias medias, ya que cuando este fue calibrado se corroboro con un analizador de espectros que la curva de respuesta en frecuencias de este monitor no es para nada plana.

Otro punto en contra es que el cableado interno esta mas diseñado , por lo que ingresas señales parásitas que generan un soplido de frecuencias medias.

En definitiva es un modelo muy distinto a los demás de Yamaha, muy apto para escuchar música con la compu, pero no para mezclar o masterizar.

A continuación publico las fotos de una unidad en reparación, donde se cambio tranformador, filtro, rectificadores y reguladores de la fuente de alimentación interna.

Las fotos no estan ordenadas

http://a7.sphotos.ak.fbcdn.net/hphotos-ak-snc7/388879_326195407406988_197129763646887_1396080_346516457_n.jpg
Tubo de Sintonia
http://a1.sphotos.ak.fbcdn.net/hphotos-ak-snc7/380875_326195547406974_197129763646887_1396081_1450105334_n.jpg
Encolado de Madera
http://a3.sphotos.ak.fbcdn.net/hphotos-ak-ash4/379051_326195647406964_197129763646887_1396082_716428334_n.jpg
Transformador de fuente de alimentación interna
http://a5.sphotos.ak.fbcdn.net/hphotos-ak-snc7/380141_326195754073620_197129763646887_1396083_13236594_n.jpg
Placa de Cross Over o Divisor de Frecuencia
http://a2.sphotos.ak.fbcdn.net/hphotos-ak-ash4/375375_326196010740261_197129763646887_1396085_855677571_n.jpg
Filtros y Reguladores de fuente de alimentación interna
http://a4.sphotos.ak.fbcdn.net/hphotos-ak-snc7/388870_326196124073583_197129763646887_1396086_797006744_n.jpg
Fuente de Alimentación
http://a6.sphotos.ak.fbcdn.net/hphotos-ak-ash4/392839_326196417406887_197129763646887_1396087_217346426_n.jpg
Encolado de Tubo de Sintonia
http://a5.sphotos.ak.fbcdn.net/hphotos-ak-snc7/384891_326196544073541_197129763646887_1396088_1901333950_n.jpg
Fieltro para impedir el rebote del sonido en la caja acústica
http://a3.sphotos.ak.fbcdn.net/hphotos-ak-snc7/393451_326196670740195_197129763646887_1396089_2007234219_n.jpg
Encolado de Fieltro
http://a8.sphotos.ak.fbcdn.net/hphotos-ak-ash4/313554_326196797406849_197129763646887_1396090_1672966018_n.jpg
Placas internas sujetadas al panel trasero
http://a4.sphotos.ak.fbcdn.net/hphotos-ak-ash4/387758_326197454073450_197129763646887_1396092_959868491_n.jpg
Placa de conectores
http://a6.sphotos.ak.fbcdn.net/hphotos-ak-snc7/390435_326197660740096_197129763646887_1396093_672375257_n.jpg
Disipador de Calor
http://a7.sphotos.ak.fbcdn.net/hphotos-ak-ash4/385778_326197774073418_197129763646887_1396094_838269745_n.jpg
Tubo de Sintonia y Disipador
http://a1.sphotos.ak.fbcdn.net/hphotos-ak-ash4/393516_326197874073408_197129763646887_1396095_550626573_n.jpg
Drivers
http://a3.sphotos.ak.fbcdn.net/hphotos-ak-ash4/388150_326197944073401_197129763646887_1396096_1812179388_n.jpg
Vista de unidad
http://a5.sphotos.ak.fbcdn.net/hphotos-ak-ash4/392016_326198060740056_197129763646887_1396097_1347959778_n.jpg
Placa de CrossOver y preamplificación
http://data.yamaha.jp/sdb/product/image/main/raw/h/hs80m/hs80m.jpg
Vista Completa Monitor
http://www.sweetwater.com/images/closeup/xl/1600-HS80M_back.jpg
Panel trasero - Rear Panel
http://www.derringers.com.au/product_images/i/703/HS80__60958_zoom.jpg

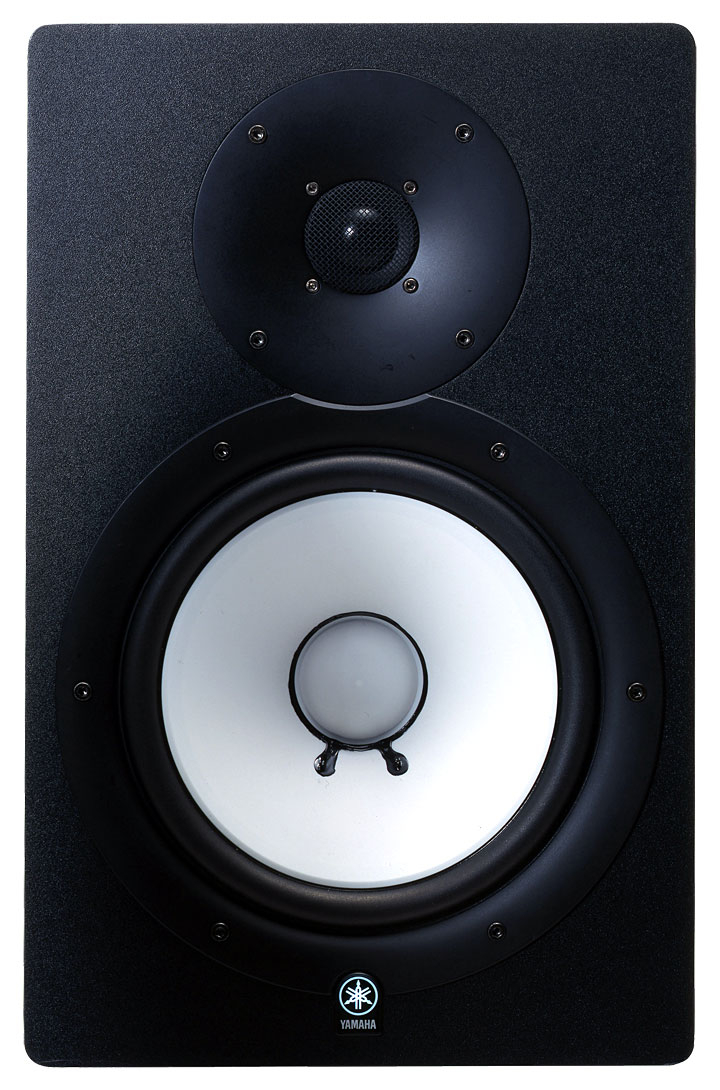

Vista Frontal
