Ayuda conexionado

JUnto con saludar y esperando su ayuda les cuento que debo conectar lo siguiente;

- FOCO LED 36X3W AMK LIGHTING
- 2 fresnel amk ampolleta 650w
- 1 dimmer POWER DIMMER 6 CH WP-P620F
- CONTROLADOR DMX ANALOGO LITE AMK LIGHTING

Mi duda es la siguiente;

1.- El correcto orden de conexionado entre consola- dimmer-leds-fresnel

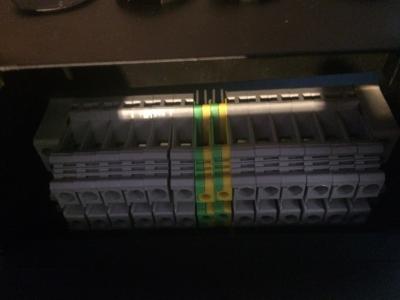

2.- Conexionado electrico de los fresnel al dimmer. Este tiene un panel trasero (adjunto foto)

Desde ya muchas gracias!!!

Archivos adjuntos ( para descargar)

OFERTAS EN TIENDAS Ver todas

-17%

Erica Synths Black DJ VCF

148 €

Ver oferta
Focusrite Scarlett 2i2 3rd Gen

118 €

Ver oferta
-14%

SPL Goldmike MK2 B-Stock

845 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

DRAWMER NOISE GATES DS-201 (Pack 6 Canales)

550 €

Ver
2 Nexo PS8 + Flight case

1.100 €

Ver
Beyerdinamic M380 Tg

1.000 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

De momento te puedo decir que el foco led no se conecta al dimmer....Al dimmer solo se conectan los fresnel en los canales de salida....bien podría ser el 1 y el 2.
El controlador tienes que conectarlo a corriente directa, al igual que el foco led...y luego tirar cable dmx del controlador al dimmer y luego a los focos led o viceversa, y comandar tanto los fresnel como el foco led por el controlador.

Muchas gracias djzurdo, y sabes como van conectados los fresnel al
Dimmer? El negativo, positivo? Debo poner una tierra al dimmer?

Saludos!!!

pues cada canal tiene fase y neutro, y la tierra al de tierra....

Serias tan amable de explicarme lo de la foto donde esta la fase, neutro y tierra?

Espero no ofenderte si te digo, que mejor que lo conecte una persona que tenga conocimientos eléctricos y de iluminación, porque aunque son pocos "cacharros" los que tienes que conectar, como los conectes mal te quedas sin "cacharros". Es mi consejo.
