Ayuda con Conexiones

Carlos
#1 por Carlos el 13/03/2018
Hola a todos!
Me presento, me llamo Carlos y quiero volver a poner en funcionamiento un equipo de sonido de mi madre, el cual debería funcionar perfectamente, pero no estoy seguro de cómo debo hacer las conexiones...¿Me podríais hechar una mano? La idea es reproducir la vieja colección de vinilos que tengo. El equipo está formado por:
Plato: ERRES Electronic 1312
Cassete: AKAI GXC-325D
Amplificador: JVC R-1X

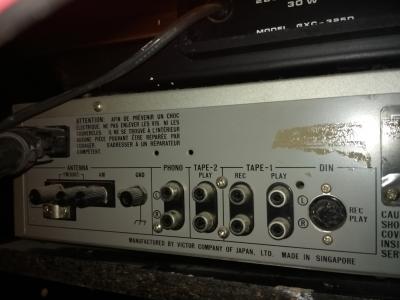

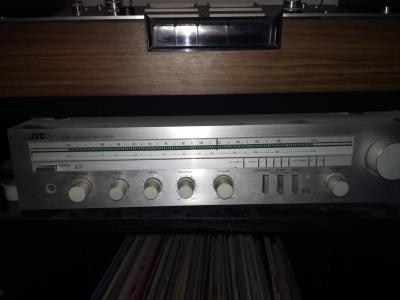

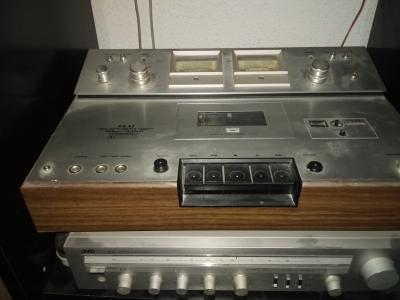

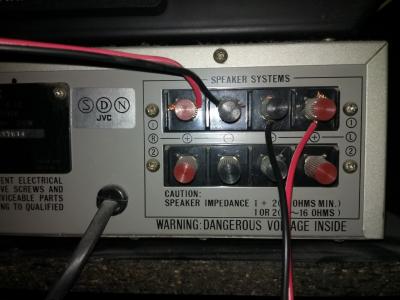

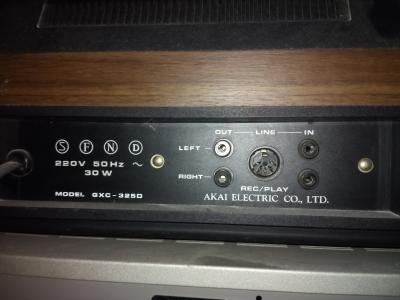

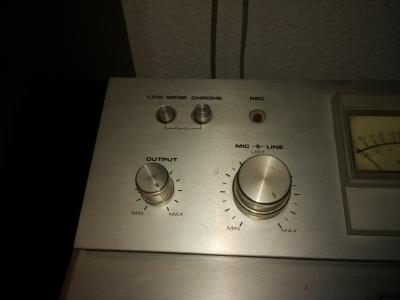

Os adjunto fotografías de la parte trasera y delantera de los equipos. Del tocadiscos únicamente salen dos cables, uno de alimentación a la red y otro que es un conector DIN (creo que se llama así).
A ver si conseguimos hacer sonar esta maravilla!
Muchas gracias por adelantado!!!
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • -35%
    Set de grabación completo de Focusrite
    184 €
    Ver oferta
  • -21%
    Zoom H4n Pro Black
    158 €
    Ver oferta
  • -8%
    Behringer X Air XR18
    645 €
    Ver oferta
Joaquín
#2 por Joaquín el 14/03/2018
Yo aquí no veo reproductor de vinilos. Es un reproductor de cassetes y la conexión es bastante obvia, coincide con la que tiene el amplificador (Receiver, donde dice 'DIN'). Los cables de parlantes parecen estar conectados ya. En el frente se selecciona 'TAPE 1' y a bailar... :platano:
Subir
Carlos
#3 por Carlos el 14/03/2018
Hola Jack! Perdona, fallo mío por no especificar...el reproductor de vinilos está justo encima de todo esto y de éste sólo sale un cable con conector DIN. Dónde debería conectarlo? Al cassete o al amplificador directamente? Es justo aquí donde estoy un poco perdido... Gracias por adelantado!
Subir
Joaquín
#4 por Joaquín el 14/03/2018
Generalmente el reproductor de vinilos debe ir conectado al amplificador directamente, a menos que este sistema tenga un diseño para mí desconocido, que lo dudo. Debe ir conectado a donde dice PHONO. Entonces el cable usado para esto debe ser DIN en un extremo, y RCA L+R en el otro extremo. Si lleva un cable adicional para GROUND, debe tambien conectarse a donde dice GND.
Subir
Carlos
#5 por Carlos el 14/03/2018
Hola! Del tocadiscos sólo sale un cable DIN, no sale ningún RCA, entonces qué conexión hay que hacer? Es posible que sea de la siguiente manera?
- cable DIN de tocadiscos a pletina casette
- cable RCA desde conector OUT de pletina casette a conector PHONO de amplificador.

Sino, cómo habría que conectarlo??
Muchísimas gracias por la ayuda!

Saludos.
Subir
eh
#6 por eh el 15/03/2018
Tu ampli es de conexiones RCA, hay adaptadores de Din (Macho / hembra) a RCA en las tiendas de componentes eléctronicos, era común que se incluyesen Din en la sección de las pletinas por eso de las confusiones que mucha gente tenía entre el to play, to rec. Tienes que conectar el plato por la entrada de Phono, que es como un previo, con un adaptador de los que te he comentado.
Subir
Joaquín
#7 por Joaquín el 15/03/2018
#6 Así es. Nunca he visto un caso en el cual el reproductor de vinilos no vaya conectado directamente al amplificador. Probablemente el amplificador que acompañaba a ese reproductor llevaba una conexión DIN (como es el caso aquí de la 'casetera'), lo cual es sumamente raro (al menos para mí), y como se sugiere, necesitas un cable adaptador que te permita conectar a los RCA 'PHONO' de tu amplificador. Se como sea, es ahí donde debe ir conectado.

No descarto la posibilidad de que este sea un sistema único (aunque lo dudo). En tal caso sería necesario buscar información pertinente aplicable únicamente a este sistema en particular, o directamente probar conectando a ver si funciona, que nada se pierde.
Subir
eh
#8 por eh el 15/03/2018
#7

Es que en tu tierra no llegarían tantos productos de la Europa de la zona de habla Alemana y Holandesa, que eran los que usaban los conectores Din en sus equipos de Hi-Fi.
Subir
Joaquín
#9 por Joaquín el 15/03/2018
#8 Cierto. Sí llegué a ver y tener aparatos extraños, pero nunca un reproductor de vinilos con conector DIN o amplificador con conector DIN para el 'vinilos'. Si ese tiene DIN, de seguro no pertenece a ese sistema, pero con un cable adaptador debe funcionar.
Subir
