Como conectar un interface CV a un minimoog y un MS-20

  • 1
och0 Baneado
#1 por och0 el 13/09/2009
Hola, despues de varios dias de cabreo necesito vuestra ayuda.
Me he comprado un interface CV Doepfer, y llevo varios dias con las malditas intrucciones en ingles y no tengo huevo a conseguir conectarlos.

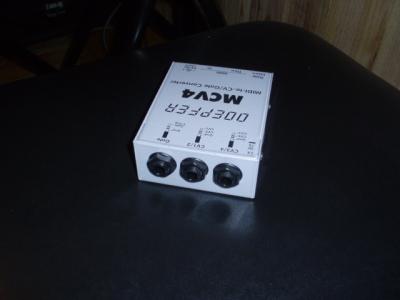

Os dejo unas fotos del interface y de las conecsiones de los dos sintes.
Gracias de antemano.
Saludos
Archivos adjuntos ( para descargar)
Subir
och0 Baneado
#2 por och0 el 13/09/2009

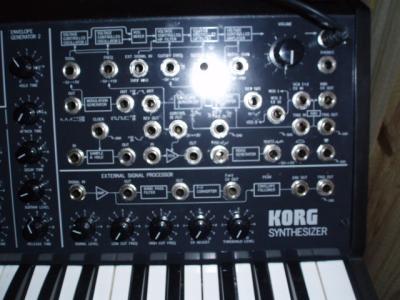

Y aqui los sintes que quiero conectar.
Ya se que el inerface es para un solo sinte, pero me gustaria saber como se conecta uno y otro con este interface.
Fotos.....................
Archivos adjuntos ( para descargar)
Subir
och0 Baneado
#3 por och0 el 13/09/2009
Y el minimoog Voyager OS
Archivos adjuntos ( para descargar)
Subir
muiagudo
#4 por muiagudo el 13/09/2009
En el Moog no no veo entradas CV/ Gate dedicadas .....
Subir
muiagudo
#5 por muiagudo el 13/09/2009
En el ms 20 parece que tiene el vco 1+2 cv in debajo del volumen .

Y el gate iría en control in put o en trig in , no ?
Subir
och0 Baneado
#6 por och0 el 13/09/2009
Gracias muiagudo. Lo del Ms-20 lo probare.
Me parece extraño que el moog no tenga estas entradas????
Saludos
Subir
muiagudo
#7 por muiagudo el 13/09/2009
Como no le pongas el CV en el PITCH , y el Gate en el ENV- gate- .
Subir
tortug
#8 por tortug el 14/09/2009
El Moog necesita V/octave para el CV.

Para el MS-20 tienes que elegir el modo Hz/V para el CV y también el trigger inverso.
El MCV4 no funciona bien con Hz/V. Nada de "pitch bend" y para los graves no llegan los CVs exactos.
Pero con un truco puedes usarlo con V/octave. Entonces pones la salida CV1 en la entrada FM ("TOTAL") y tienes que ajustar con el potenciometro "MG/T.EXT" hasta que tenga 1 V/octave. Eso cuesta un poco.
De esa manera también puedes usar el teclado del Korg para transponer notas - genial.

Todo esto está en el manual.

Mejor para el Korg son un Kenton o un antiguo Philip Rees (segunda mano), que tienen también Hz/V funcionando bien.
Subir
muiagudo
#9 por muiagudo el 14/09/2009
Ostras , es verdad , que el ms-20 es hz/v ....... :oops:
Subir
och0 Baneado
#10 por och0 el 14/09/2009
:shock:
Subir
tortug
#11 por tortug el 14/09/2009
CV no e más que el voltaje que normalmente viene del teclado.

Volt octave:
si das 1V al CV suena un tono, sie despues das 2V al CV es un tono una octava más alto.
La mayoria de los sintes con CV usan esto. Moog, Roland, Arp, SCI, Oberheim,...

Hz/V:
La curva de V y del tono no es linear, es exponencial. Así en las zonas muy plano o muy empinadas es muy sensible.
Esto usan los Korg y Yamaha (aunque este es aun más especial)

Ahora tu MCV4 necesita saber que hay que hacer Hz/V o V/oct.
Esto puedes ajustar.

El trigger normal o inverso notas: si hay un tono si pulsas la tecla en normal, el trigger tiene que ser normal. Bien. Pero si tienes el tono cuando sueltes la tecla, necesitas el trigger inverso.
Esto también puedes ajustar.

Sobre la forma del trigger también hay diferencias.
El trigger normal simplemente es un voltaje: Roland, Arp, etc.

Los antiguos Moog y el MS-20 también usan otro trigger, el S-Trigger
Funciona con un corto circuito.

Para cambiar el MCV4 a s-trigger tienes que abrirlo y justamente detras de la salida GATE hay un "jumper" (como para la configuración en los discos duros o ordenadores antiguos) cosa que conecta contactos y que puedes quitar.
Este hay que quitar para poner el MCV4 en modo s-Trigger.

Los nuevos Moogs como el voyager usan el trigger normal, así será un coñazo cambiar entre el Voyager y el MS-20 ;)
Una de las razones porque hicieron el midi ;)

Creo que con el voyager, el MCV4 debería funcionar de fábrica.

Te propongo usar el truco para el MS-20 en V/Oct. por lo menos para probar, o, si no te gusta, mejor otro midi/CV para el Korg. Un Philip Res Little MCV de segunda mano o un Kenton.
Subir
och0 Baneado
#12 por och0 el 14/09/2009
Hola de nuevo.
Muchas gracias Tortug, al final he conseguido conectar el moog, lo pongo en las entradas gate y pitch y va muy bien y rapido. Lo unico que la ultima octava del sinte controlador no suena. Creo que es normal.
Con el Ms-20 me pasa lo que has comentado, las notas me suenan pero cuando suelto la tecla, es decir que esta invertida.
Voy a provar lo que me comentas con el ms.
Muchas gracias por tu aclaracion y por tu tiempo. :wink:
Subir
muiagudo
#13 por muiagudo el 14/09/2009
och0 escribió:
Hola de nuevo.
Muchas gracias Tortug, al final he conseguido conectar el moog, lo pongo en las entradas gate y pitch y va muy bien y rapido. Lo unico que la ultima octava del sinte controlador no suena. Creo que es normal.


OLE !

Si , es normal ..........
Subir
och0 Baneado
#14 por och0 el 15/09/2009
Por cierto, otra cosa que me pasa al conectar el moog con el teclado controlador es que cuando dejo una tecla pulsada y toco a la misma vez otra nota mas alta, suena la nota mas alta. Y en cambio si dejo una nota pulsada y toco una mas grabe o baja no suena, sigue sonando la primera que toqué????
En el moog si puedo hacer eso, en cambio en el controlador, no.
Sabeis por que????
Gracias de antemano.
Saludos
Subir
muiagudo
#15 por muiagudo el 15/09/2009
Puede que el controlador tenga un modo legatto predefinido de serie ?
