Controlar graves home studio, se adjuntan mediciones

PaPeLiLL0
#1 por PaPeLiLL0 el 10/06/2019

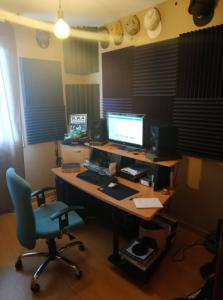

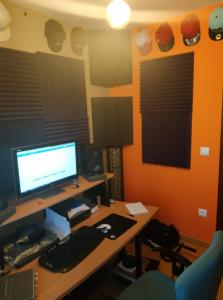

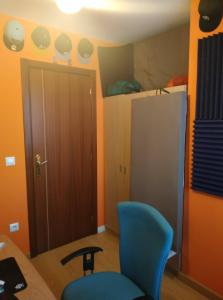

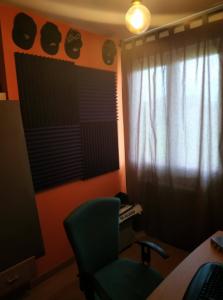

Buenos días llevo un tiempo intentando mejorar la acústica de mi pequeño home studio, soy consciente de las limitaciones que tiene para el control de graves por el pequeño tamaño de la sala 2,7 x 3 x 2,40. En su día realice un poco de tratamiento, lo típico del que no sabe muy bien lo que hace, 4 bass trap en las esquinas delanteras y luego frente laterales y parte trasera de la sala (adjunto unas fotos de como se encuentra actualmente). Antes de comenzar con las mediciones, era consciente que había una resonancia sobre 130 hz muy notoria, que prácticamente me impedía mezclar nada. Tras ecualizar con Reference 4, la cosa mejoró, pero lógicamente los tiempos de reverberación era altos y por lo tanto es un parche. Por lo que me he decidido a intentar bajar los tiempos de reverberación desde 200 HZ hacia abajo. Ajunto los datos de mis mediciones, donde se puede ver que tengo un problema en 63Hz 74hz, 118 HZ y luego en 129 hz es el mas notorio aunque su reverberación no es tan alta. MI idea era realizar varios resonadores para controlar dichas frecuencias. ¿Podéis tras comprobar las imágenes que adjunto e indicarme alguna recomendación? ¿resonador helmholtz o de membrana? ¿Q ancha o sintonizar específicamente a dichas frecuencias?
Por otra parte no tengo tratado ni techo ni suelo y noto un poco de efecto metálico cuando doy la típica palmada ¿Ayudaría el poner una nube con lana de roca sobre mi punto de escucha?
Muchas gracias de ante mano. Un saludo gente
Archivos adjuntos ( para descargar)
SPL L.png

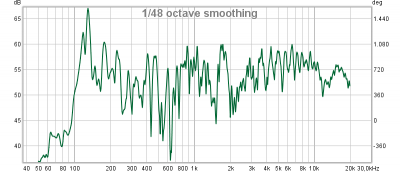

SPL R.png

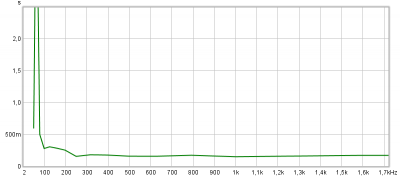

RT60 L.png

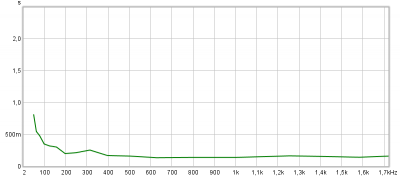

RT60 R.png
Decay L.png

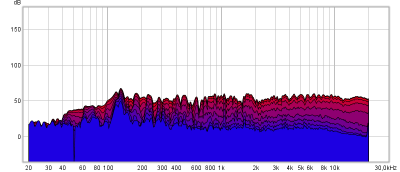

Decay R.png

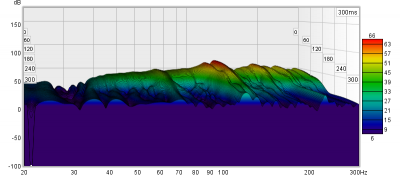

Waterfall L.png
WaterFull R.png
Subir
pedrodeni
#2 por pedrodeni el 10/06/2019
Normalmente se recomiendan resonadores de membrana por su facilidad de construcción y por su ancho Q. Los hemholtz tienen una Q más estrecha y normalmente no interesa porque la resonancia al parecer puede llegar a ser audible.

En este enlace https://amcoustics.com/tools/amroc que te calcula los modos propios, al poner el ratón sobre una frecuencia, hay una ventana (room 3D) donde te sale donde en teoría resuena más fuerte en esa frecuencia, el color rojo o azul es irrelevante.

más información:
http://www.ia2.es/la-trampa-de-los-graves-2o-tipo-resonadores/
http://audioforo.com/2016/01/27/como-y-donde-los-pongo-resonadores-de-membrana/
Subir
1
PaPeLiLL0
#3 por PaPeLiLL0 el 10/06/2019
Muchas gracias!! Lo que no se es si centrarme en 63Hz o 129hz para fercuencia de resonancia
Subir
Tesox
#4 por Tesox el 23/06/2019
Como has hecho las mediciones?
Subir
nearfield
#5 por nearfield el 24/06/2019
El gráfico de TR está en escala lineal, así no se ve un pijo pero seguro que tienes exceso de grave porque SOLO USAS ABSORBENTE FINO.

Además, seguro que tienes un eco flotante del carajo por no tratar el techo. Pones muchas gráficas pero no parece que sepas lo que significan.
Subir
PaPeLiLL0
#6 por PaPeLiLL0 el 25/06/2019
#5 Lógicamente si supiese interpretar como debe las gráficas, no estaría aquí preguntando, es por eso que he intentado compartir el mayor número de ellas y las que creía desde mi escaso conocimiento que podían ayudar con el diagnóstico. Dicho esto, efectivamente el eco flotante con el techo es bastante notorio, por eso me preguntaba cual era la mejor forma de tratar el techo, si simplemente con nubes absorbentes, o con algún tipo de placas perforadas o resonadores de tablilla o ambas. Por otra parte. ¿Como sería la forma correcta de compartir la información del TR? Muchas gracias de antemano.

Un saludo
Subir
PaPeLiLL0
#7 por PaPeLiLL0 el 25/06/2019
#4 Las mediciones las he realizado colocando el micrófono en el punto de escucha y realizando 8 barridos con cada altavoz y luego en conjunto. Aunque he realizado otras colocando por distintas partes de la habitación y el resultado es parecido. UN saludo y gracias por el interés
Subir
nearfield
PaPeLiLL0
#9 por PaPeLiLL0 el 25/06/2019
#8 Muchas gracias!!!!
Subir
