Crear material didáctico mediante tratamiento de home studio.

Soothsayer
#1 por Soothsayer el 24/05/2019
Hola a todos! Me llamo Dani, y tenía pensado crear una serie de material didáctico (en forma de videos y estos posts) de acústica, electrónica, y en general cualquier aspecto científico que tenga que ver con la música. Os cuento:

El proyecto.

Tengo para empezar un proyecto sobre acústica, que va a consistir en dos partes:

1) Tratamiento acústico de un home studio, y explicación de la acústica de una habitación (modos y eso). Hay muchísmo material muy bueno en este aspecto (alguno creado por usuarios de este foro). Me gustaría plantearlo en un sentido práctico, es decir: tomar medidas, identificar problemas en la habitación, y solventarlos, en lugar de simplemente explicar la teoría de diferentes elementos y los problemas que solucionan. Todo ello con gráficas, comparaciones... Aplicado a un home studio que uso para grabar y mezclar.

2) Comparativa de la acústica de diferentes entornos, y cuánto puede influir en el sonido. Voy a efectuar grabaciones en diferentes sitios, en particular el studio, una cámara anecoica, y estoy viendo si puedo conseguir una iglesia y un auditorio, para comparar cuánto modifican el sonido, cuánta parte del sonido viene de la habitación... Si tenéis alguna idea o algo que querríais hacer en mi situación, decidmelo!

Os presento la primera parte, y cuento con vuestra opinión para mejorarla lo máximo posible y detectar fallos!


Tratamiento acústico de un home studio "sin tratar".

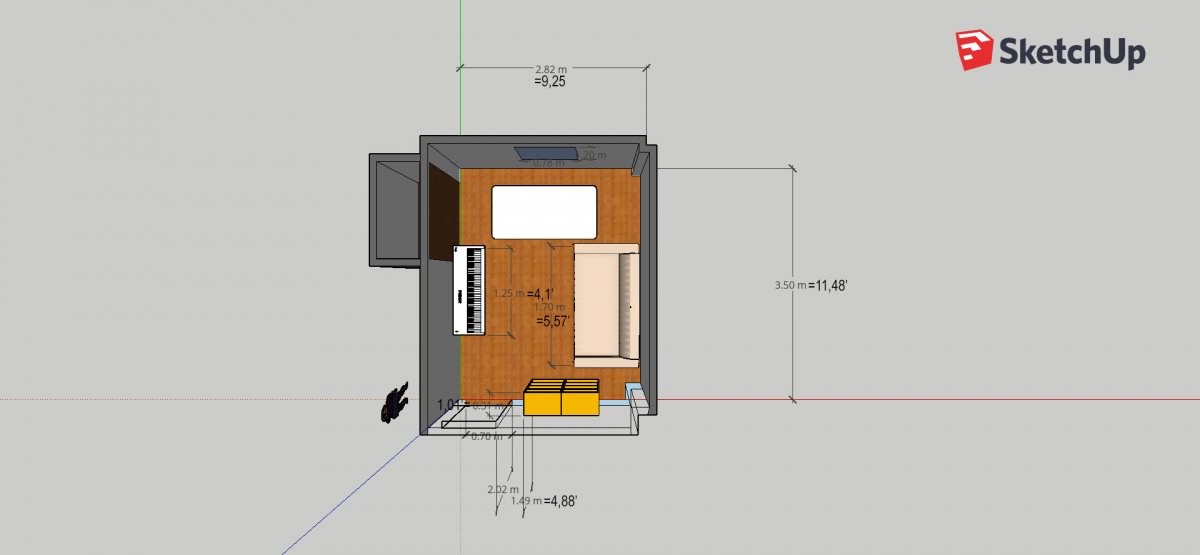

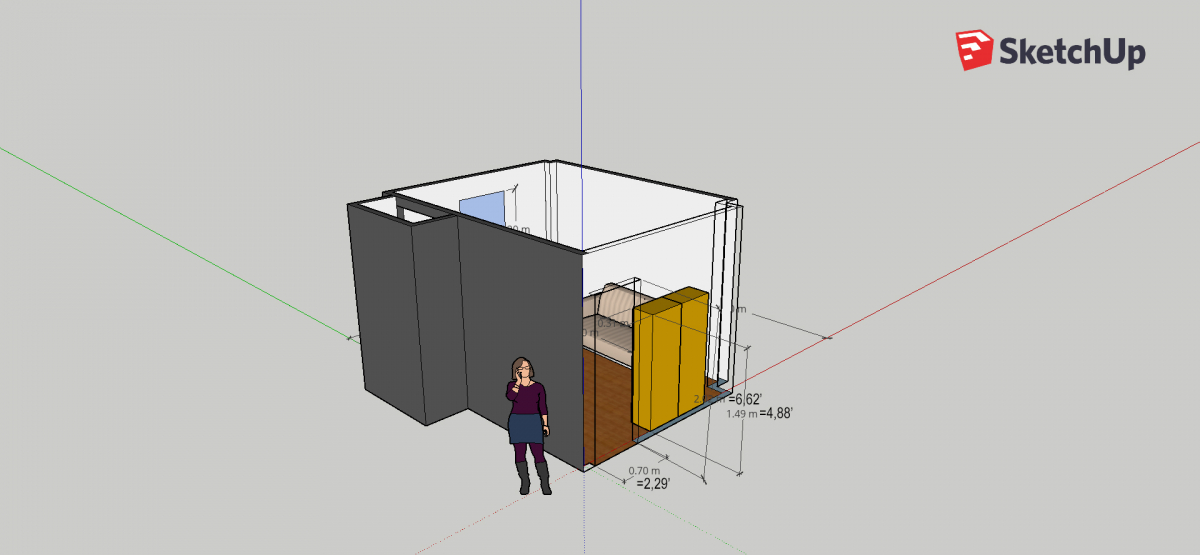

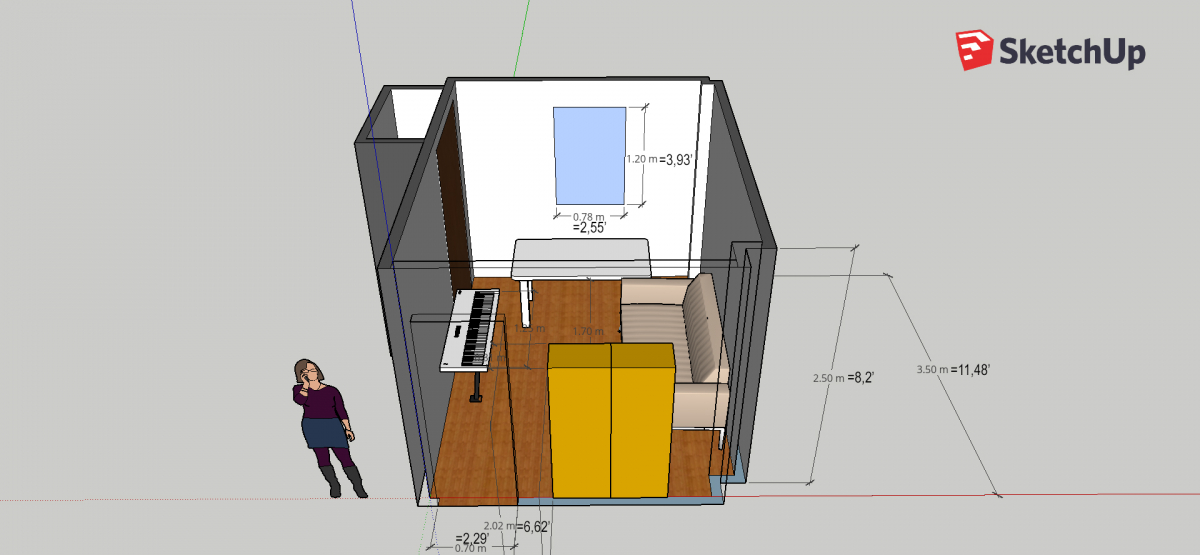

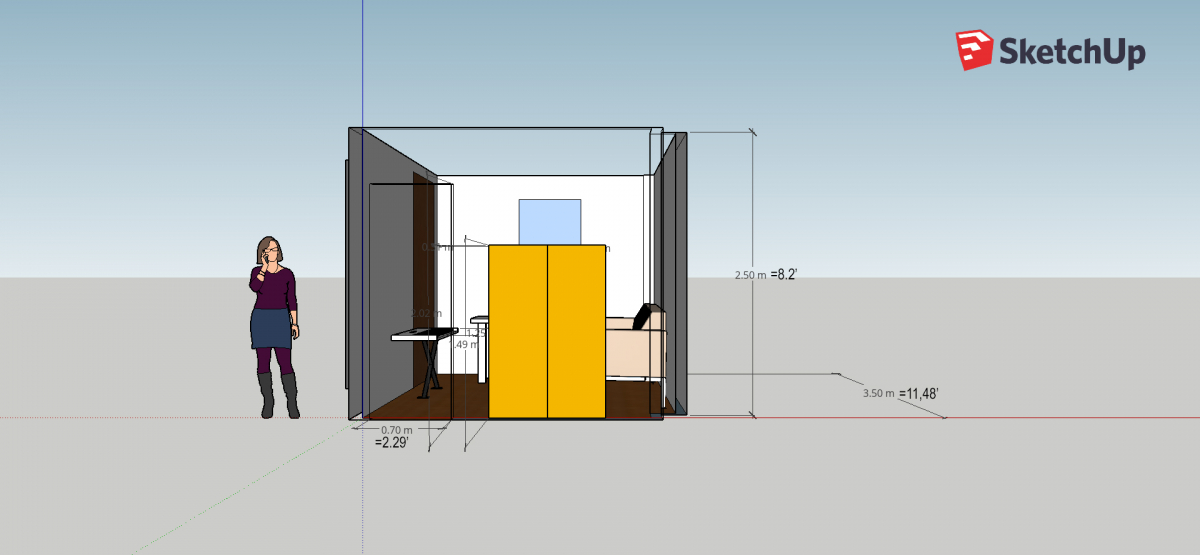

Primero, aquí tenéis unos planos 3D de la habitación:

Como véis es una habitación muy pequeña y candidata a tener todo tipo de problemas. Imagino que mucha gente se encontrará en mi misma situación y esto será aplicable a sus casos.

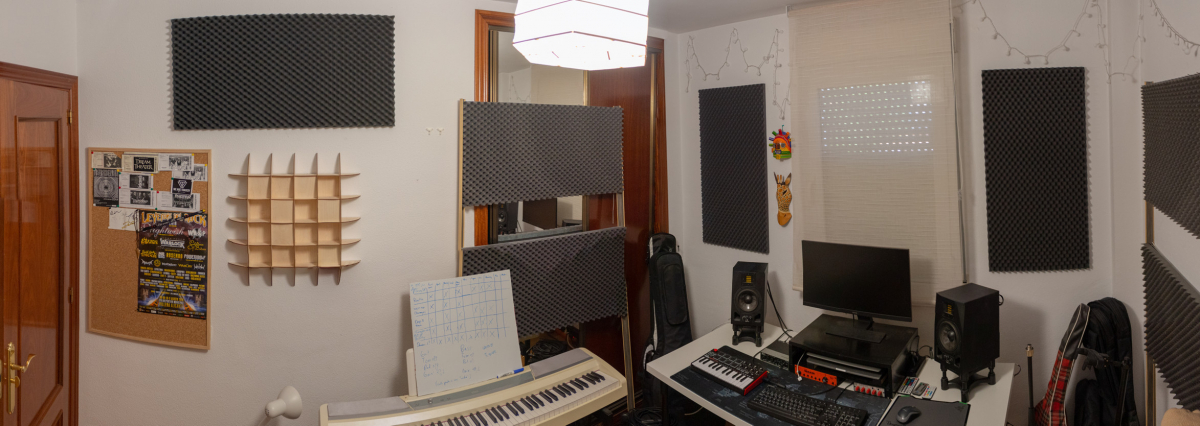

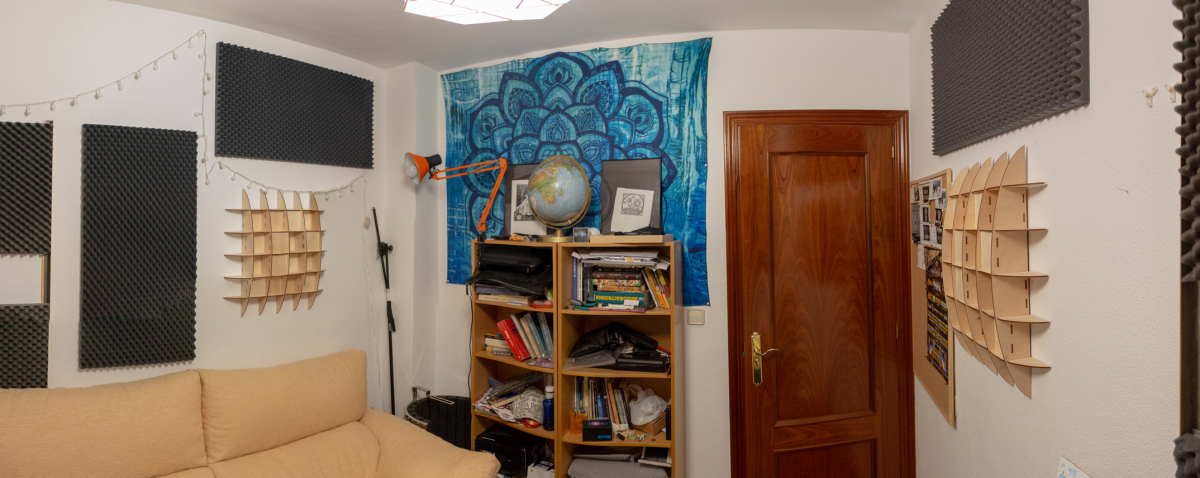

Ahora, os pongo unos panoramas de la habitación real:

Como véis, nada ideal. Todo el tratamiento o me lo han regalado lo he comprado solo para llegar al precio en el que tenía envio gratis en una compra por internet. Los monitores son unos Adam A5X.

Medidas en la habitación actual

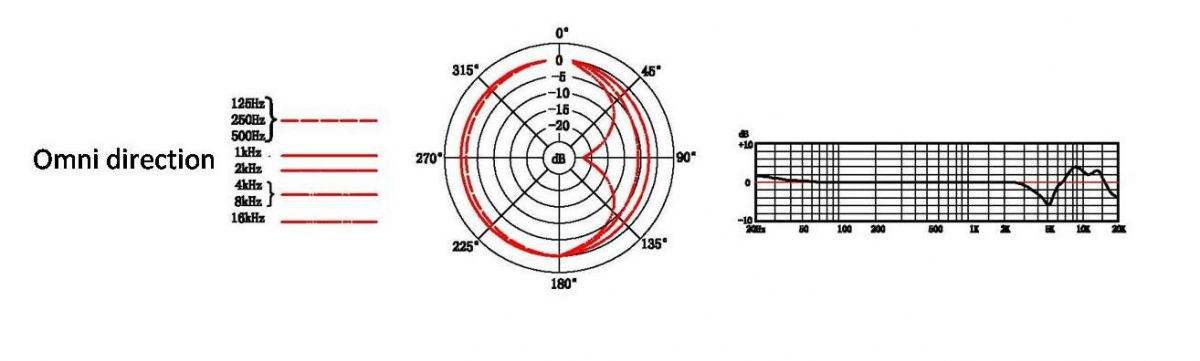

Estoy pensando en comprar un micrófono para hacerlas, pero por ahora he tenido que hacerlas con mi micro, el sE 2200a II en modo omni, que tiene esta respuesta en frecuencia:

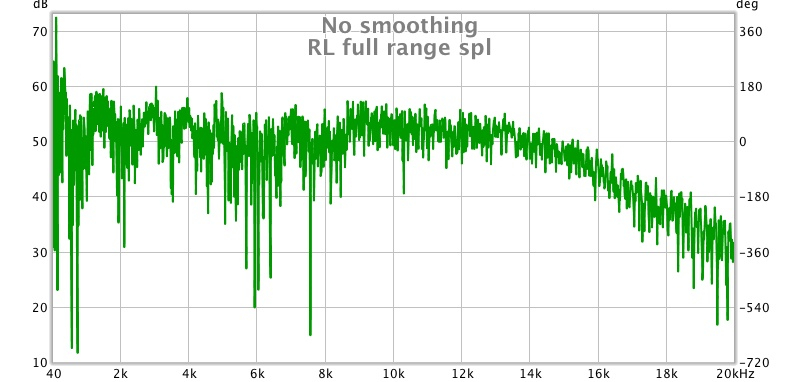

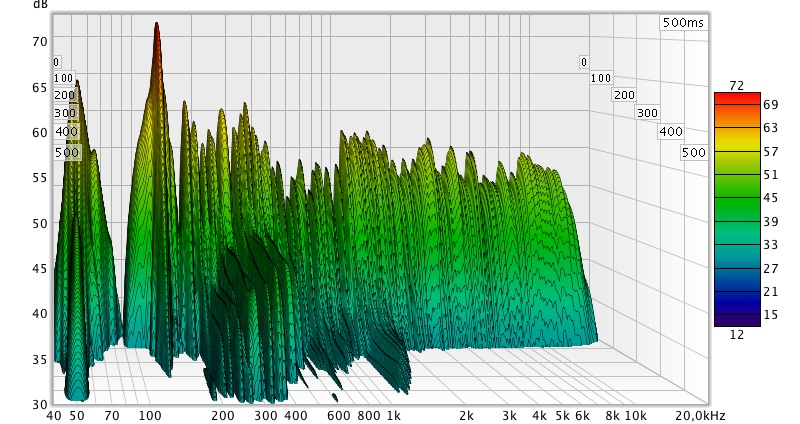

Estas son las gráficas de todo el espectro, 40Hz-20kHz:

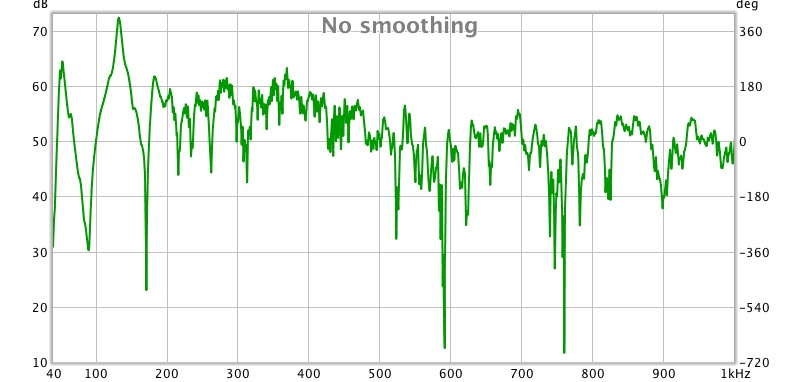

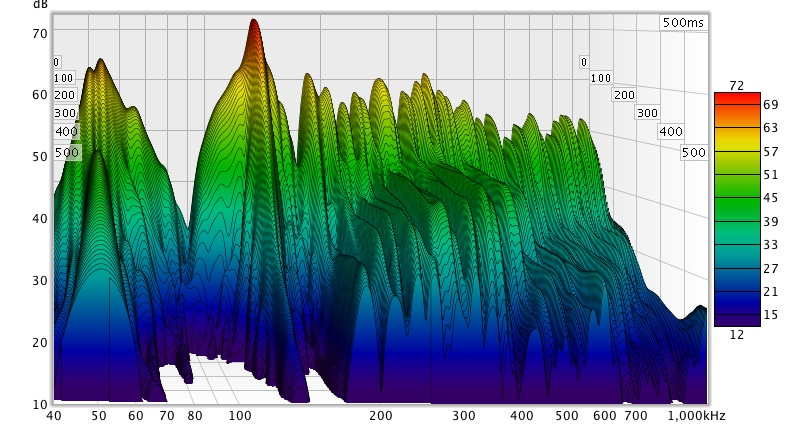

Estas son solo de 40Hz-1000Hz:

También os adjunto debajo el archivo de RoomEqWizard, para que lo podáis analizar.

Es la primera vez que hago esto, así que me encantaría ver que pensáis de las gráficas. Personalmente, veo un problema de modos importante, y sobretodo, que el tiempo en el que decaen las frecuencias graves es muchísimo.

Tratamiento: qué hacer ahora

De nuevo, me encantaría cualquier ayuda. La teoría la entiendo, estudio física, pero no tengo experiencia práctica en el asunto, y no se como de efectivo será éste tratamiento. Esto es lo que había pensado:

1-Absorción de banda ancha
Lo primero que quiero hacer es poner unos paneles acústicos que deberían absorber bastante bien todo. Tenía pensado hacerlos unos 10cm de gruesos, y espaciarlos de la pared otros 10 cm. Para empezar quiero hacer una pareja para ponerla en los puntos de reflexión primarios, pero probablemente sería buena idea hacer más y colocarlos en el resto del estudio (que tambien ayudaría para grabar voz), que pensáis?

También he pensado en hacer una "nube" y ponerla en el techo encima de la posición de mezcla, pero tengo que buscar una forma para garantizar que no se caiga, alguna idea? Tambien si no puedo pegar un poco de la espuma que tengo.

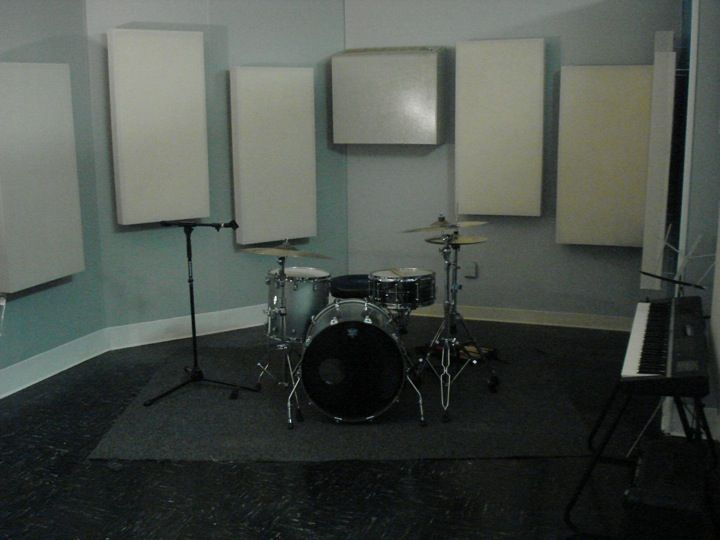

Voy a seguir mas o menos estos planos y así quedarían los paneles:
https://www.instructables.com/id/Make-accoustic-panels-for-your-recording-studio-or/

2-Tratamiento acústico para grabar voces: "gobo"

También voy a hacer un "gobo", que es basicamente dos paneles acústicos con una bisagra para que sean móviles. Planeo grabar voz en la habitación, poniendo al cantante mirando hacia los monitores, y poner el gobo detrás del cantante. Lo pensaba hacer otra vez de unos 10cm de grosor.

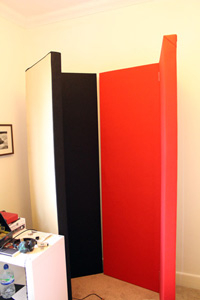

Voy a seguir esto, y el resultado sería mas o menos el de la foto, pero ahi hay 2, yo solo haré 1:
https://steveoneillvoice.wordpress.com/2014/04/01/making-an-acoustic-gobo/

Trampas de graves utilizando como marco una estantería del Ikea:

Esta probablemente sea la parte más importante del tratamiento, aunque espero que los paneles ya solucionen algunos de los problemas de graves que hay en la habitación.

Voy a utilizar como marco una estantería del ikea, y rellenarla entera con lana de roca o fibra de vidrio. Hay 2 alternativas:

-Primera opción: estantería Hyllis, 10 euros: https://www.ikea.com/es/es/p/hyllis-estanteria-int-ext-galvanizado-00278578/

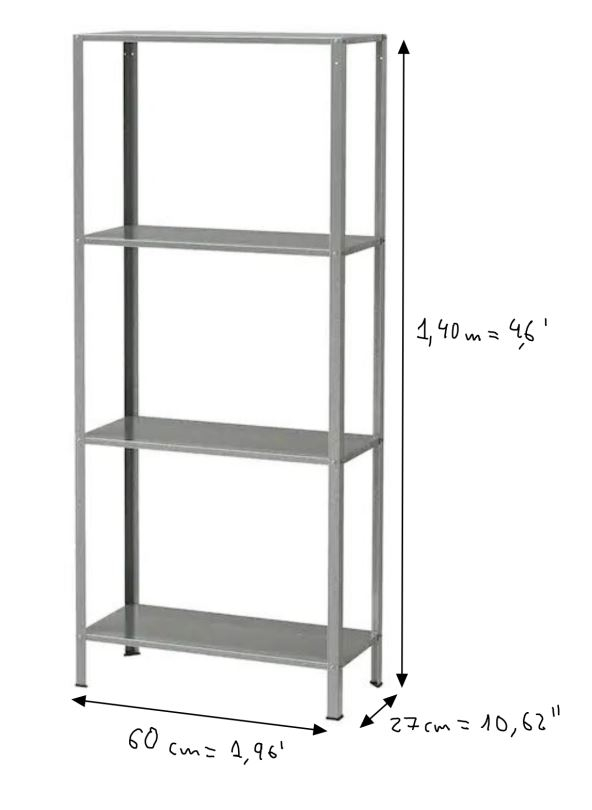

Aqui las dimensiones:

-Segunda opción, estantería gersby, 25 euros: https://www.ikea.com/es/es/p/gersby-libreria-blanco-70261131/

No se muy bien cuál escoger. La barata es BASTANTE más barata, pero de alto mide solo 1,40m, y la otra mide 1,80, así que podría haber una diferencia apreciable. Alguien tiene algo de idea de si la diferencia sería grande o da igual?

Además, la más grande tiene una tapa de madera por detrás. Hasta donde yo sé, eso reflejaría las frecuencias agudas pero no demasiado las graves, así que no debería influir mucho. De nuevo, alguien sabe algo?

Colocación: voy a poner estas dos trampas de graves en las esquinas de alante, al lado de los monitores. Como el gobo que hemos hecho antes se puede plegar, voy a utilizarlo como una trampa de graves móvil, que voy a poner en la esquina de la puerta cuando esté cerrada. Solo quedaría una esquina sin tratar, pero en esa creo que no tengo sitio para poner nada (como se aprecia en las fotos, está al lado de una estantería y del sofá). Y no puedo quitar ninguna de las dos cosas.

También, si después de esto sigue habiendo problemas, queria hacer un resonador de Helmholtz.

Creeis que esto valdrá? Muchas gracias!


Materiales para paneles y trampas de graves.

Todavía no he mirado a ver que hay, tendré que pasarme por el Leroy Merlin y similares a ver que tipos de materiales hay por aquí cerca, pero os pondré al tanto. Había pensado utilizar densidades del orden de 40kg/m3 para los paneles y a lo mejor de 90 para las trampas de graves, o ir intercalando capas de 40 y 90 en esas mismas, para que absorba más en graves.

Colocación en el estudio.

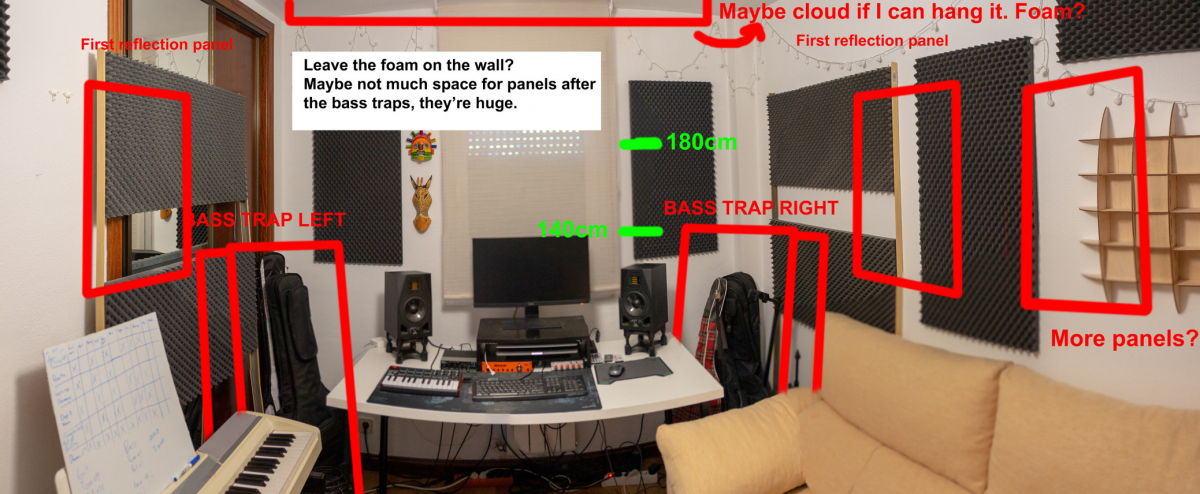

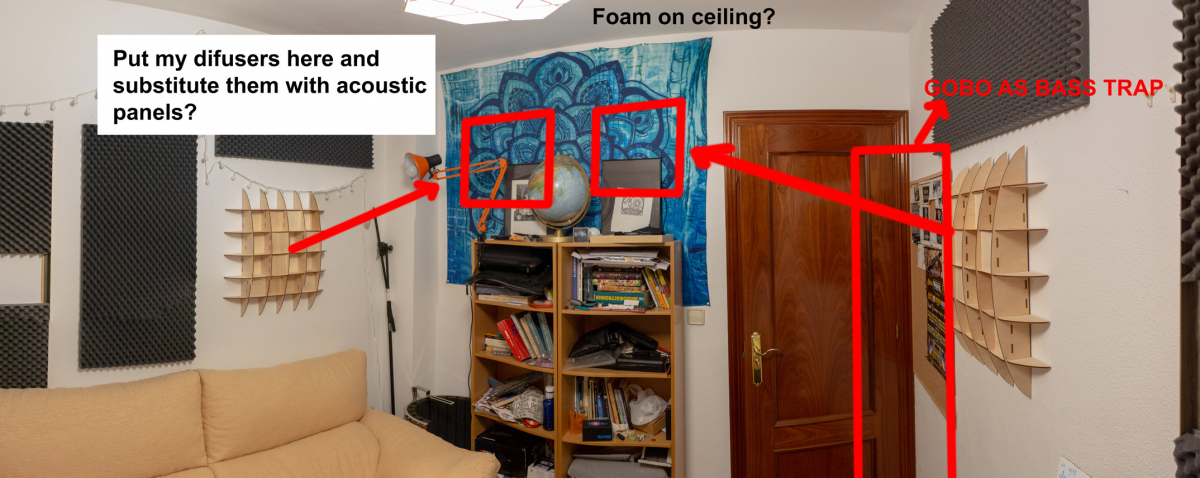

Para ejemplificar donde ponerlo y unas cuantas dudas que tengo, he hecho unos dibujos. Están en inglés, perdón por eso, es que lo voy a poner en foros ingleses tambien jajajajajaja! Espero que se entienda:

Basicamente se ve donde iría todo, y (más o menos), las dos alturas a las que se llegaría con las trampas de graves. He pensado tambien en poner los difusores que tengo en la parte de atrás de la habitación y dejar los lados del todo absorbentes.




Bueno, pues muchas gracias por echarme una mano y opinar de este proyecto, obviamente los planes aún pueden cambiar, que os parece? Sobretodo no tengo mucha idea de si las medidas en la habitación son horribles o salvo lo de los graves está mas o menos bien. os mantendré informados!
Archivos adjuntos ( para descargar)
L-R full 24may.mdat
Subir
Q
#2 por Q el 24/05/2019
Sooth escribió:
Sobretodo no tengo mucha idea de si las medidas en la habitación son horribles o salvo lo de los graves está mas o menos bien

No sé si ya conoces el diagrama de Bolt, para valorar la acústica de un espacio según sus proporciones. Te adjunto una imagen.
Tu habitación, según las medidas que has puesto en las imágenes, estaría más o menos en el punto A del diagrama. O sea, fuera de la zona recomendada. El problema es que los 2,82 de ancho y los 2,50 de alto son medidas muy similares, por lo que hay unas frecuencias con muchos más números de resonar que otras. Sobretodo entre 121-137 Hz (veo que cuadra con tus gráficas).
Una forma de conseguir entrar (por los pelos) dentro de dicha zona sería bajando la altura del techo unos 20 cm. Quizás al hacer eso se podría pensar en algún tipo de falso techo que trabajase de alguna forma como trampa de graves.
También es bueno que los paramentos opuestos (pared-pared opuesta, suelo-techo) no sean paralelos. Lo digo porque un posible falso techo podría tener inclinación. En el caso de tu habitación, tienes la ventana y sobretodo un armario empotrado muy cerca del techo actual, pero hay más posibilidad de bajar en el lado de la puerta de entrada.
Tratándose de una habitación de tamaño reducido, todo lo que puedas trabajar en el techo y no en las paredes es espacio útil que te ahorras.

Ánimo con tu aventura.
Archivos adjuntos ( para descargar)
Subir
Soothsayer
#3 por Soothsayer el 24/05/2019
#2 Pues fíjate, ese diagrama no lo conocía, muchas gracias! De momento para éste proyecto pensaba no hacer ninguna obra, solo "tratamientos" que todo el mundo podría hacer sin mucho lío en un salón de tu casa, o un apartamento alquilado... Pero sí, estaría genial romper un poco la simetría o bajar un poco el techo para que no sea casi un cuadrado en dos dimensiones. Muchas gracias por la respuesta, me plantearé hacerlo después de acabar con esto! :)
Subir
Q
#4 por Q el 24/05/2019
#3
No tiene por qué ser realmente una obra, tal como se entiende eso normalmente.
Igual que te ibas a fabricar trampas de graves con armarios de ikea, te puedes plantear hacer otro tipo de "mueble" que realice esa función, pero que vaya al techo. Algo con paneles de madera delgados y lana de roca, por ejemplo, que no pese mucho, que absorba graves, y que modifique el perfil del techo actual.
Subir
Soothsayer
#5 por Soothsayer el 24/05/2019
#4 Si, eso es cierto, tendré que pensar en algo, porque parece buena idea, aunque no soy muy manitas para estas cosas, pero se hará lo que se pueda. A lo mejor hacer una especie de difusor/falso techo como decías con lana de roca por dentro, y sostenerlo con unas "columnas". A ver si se me ocurre algo!
