Duda sobre micro antiguo de condensandor

He rescatado de entre los trastos de los armarios un micro bastante antiguo, parece ser que de condensador, un Grundig GCM 319.

He visto en una página que necesita una tensión de 4,5-20V suministrada por el equipo principal, ¿significa eso que si lo enchufo a mi mesa UB1204 con la alimentación phantom lo voy a freir?

Por otro lado tiene un conector muy raro, propietario diría yo, ya que iba conectado a un magnetofón. Creo recordar que hace un tiempo mi padre ya fue a una tienda de electrónica para ver si tenian un adaptador y no habian visto nunca ese conector.

Pondré unas fotillos para que lo veais y ver si es factible desoldarlo y conectarlo a un XLR, pero a ver si alguien antes me puede arrojar algo de luz sobre el tema del voltaje.


Saludos y gracias por adelantado.

Hola Bluemaz,

El conector que lleva es un DIN de 6 pines , no?

Bueno, no lo cambies a un XLR porque te faltaran pins (el XLR tiene 3...) y tampoco lo enchufes a una fuente phantom o lo freiras.
La capsula que lleva es electret y podria estas descargada con lo que el micro puede que no funcione.
La alimentacion es para el circuito interno de amplificacion y no creo que vaya por los propios cables de señal como el phantom, de modo que necesitas el esquema del magnetofono al que iba conectado para saber que voltage y por que pin se manda al micro, y tambien para saber que pines llevan la señal.

Otra cosa, la impedancia de salida del micro es muy alta, por lo que no te funcionara con previos de micro normales sin un transformador.

Un saludo,

Synthi

Cada dia flipo mas contigo synthi,

Gracias Zidac

Vaya, muchas gracias por toda esa información.

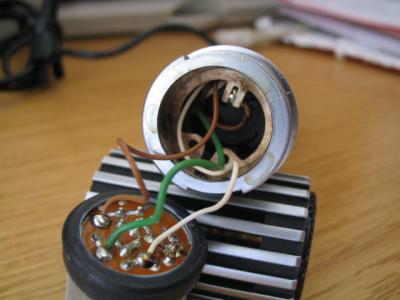

En efecto, es un DIN de 6 pines, pero solo lleva tres cables (blanco, marrón y verde), la tensión parece que va por la malla a la carcasa.

Mañana si puedo le saco unas fotos, aunque solo sea como curiosidad, porque ya veo que darle uso va a ser casi imposible.


Saludos

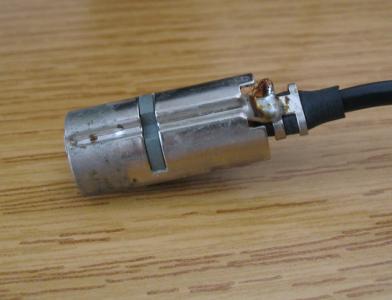

Aquí estan las fotos...

otras mas...
