Fabricar mi propia "Telacaster"

1
2
3
4
5
›
»

Hola:
Soy un poco novato en este foro, pero lo sigo desde hace algún tiempo.

Despues de ver cómo han fabricado algunos foreros estupendas guitarras,
me lanzo a fabricar la mia.

No tendrá nada de especial pero intentaré fabricar todo excepto la electronica y el mástil
por su tremenda dificultad. Si esta me sale bien en la siguiente tambien el mástil.

Espero recibir bastante ayuda de los que ya teneis experiencia. Muchas gracias de antemano.

OFERTAS EN TIENDAS Ver todas

-32%

Behringer X-Touch Compact

219 €

Ver oferta
-13%

Kawai ES-60

339 €

Ver oferta
Focusrite Scarlett 2i2 3rd Gen

118 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Pack de cables Jack, XLR, Mangueras...

35 €

Ver
X0XB0X SE edicion coleccionista TB303

850 €

Ver
LEXICON PCM81 Reverb efectos

1.600 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

Bueno, pasaré a explicar lo mejor que pueda de como he llevado y llevo el trabajo.

Decidí despues de ver muchos planos en internet, que lo mejor era desmontar mi telecaster, y sobre la muestra crearme yo los planos.

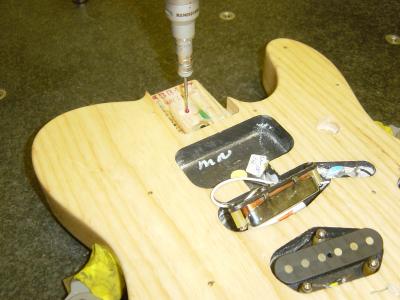

Dónde trabajo dispongo de máquinas para hacerlo, así que metí el cuerpo en una máquina de medición tridimensional y me lié a coger
unos 600 puntos.

Archivos adjuntos ( para descargar)

palpado de puntos

Archivos adjuntos ( para descargar)

puntos ya creados

Archivos adjuntos ( para descargar)

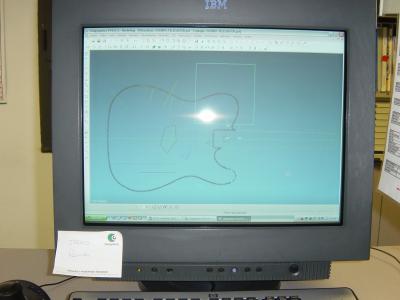

Luego esos puntos que he digitalizado los pasos a un sistema de diseño CAD y voy creando una geometría legible.
Esto me lleva bastante trabajo, ya que tengo que ir creando arcos tangentes entre ellos para que no me queden
picos de unión.

No me importa ahora el tiempo ya lo recuperaré ahorrandome horas de lijado. No os he dicho que el corte del
cuerpo lo haré en una fresadora CNC. he aquí la importancia de hacer un buen plano.

Archivos adjuntos ( para descargar)

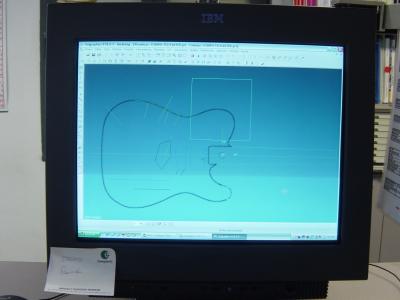

Voy creando el plano poco a poco

Archivos adjuntos ( para descargar)

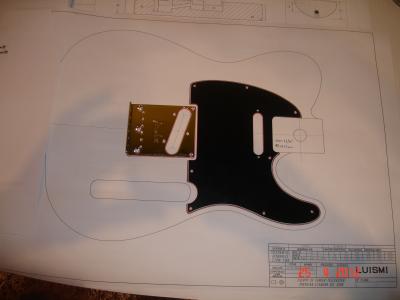

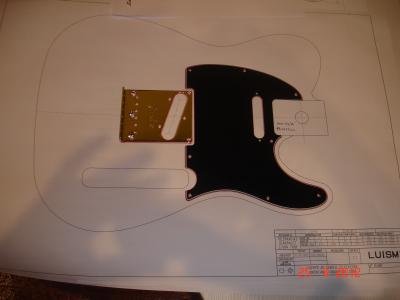

Y este es el resultado a falta de acotar.

Archivos adjuntos ( para descargar)

otra foto

Archivos adjuntos ( para descargar)

Yo flipo con la peña. ¡Qué nivel!

Como suene tan bien con la pinta que lleva ese proyecto... para aplaudirte con la orejas.

¿Es tu primera creación?

1 respuesta directa

Saludos Ragonar:

Si, es mi primera guitarra y espero que no sea la última.

No se muy bien como se meten las fotos juntas, de momento voy haciendo de una en una.

Hoy toca la fabricación del puente, ya que los precios que tienen son tremendos y no estamos
para gastar , ademas se trata de hacer lo máximo que pueda.

El puente lo voy ha hacer en acero inoxidable de un recorte que había en el taller, primero a dibujarlo
teniendo la muestra de mi "tele"

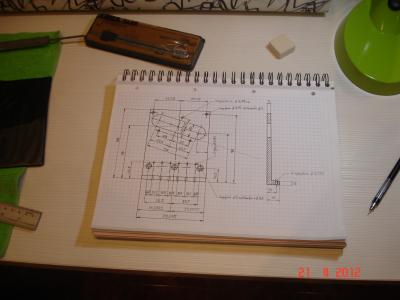

Archivos adjuntos ( para descargar)

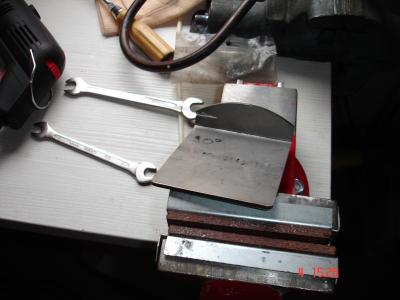

Una vez que tengo el cróquis, a trazar , doblar y cortar la chapa de 3 mm.

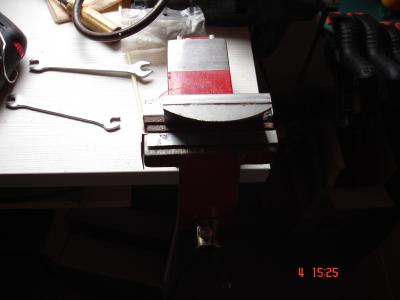

El corte lo hago en una sierra de cinta y el doblado pasando mil penurias.

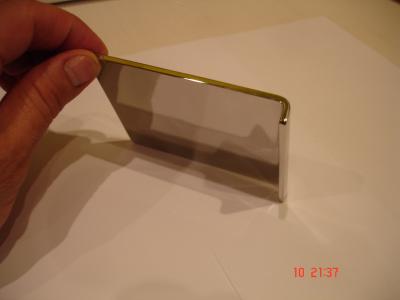

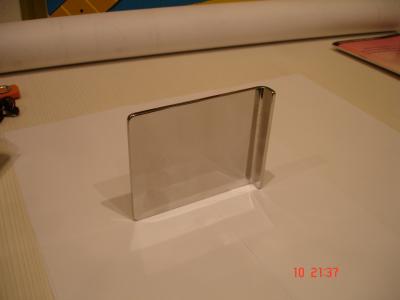

Pero el resultado creo que ha sido "decente" os pongo fotos.

Archivos adjuntos ( para descargar)

Más fotos

Archivos adjuntos ( para descargar)

Ahora nos toca limar para acabar las medidas y lijar para afinar.

Archivos adjuntos ( para descargar)

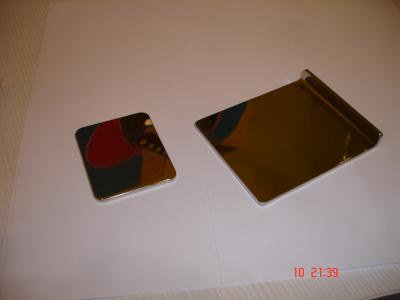

El penúltimo paso antes de fresar ranuras y agujeros es pulir, y ver si el aspecto que tiene es bueno.
A mi me gusta así.

Los fresados los haré mas adelante, cuando tenga mas piezas preparadas.

Los pulidos los hago en un esmeril con muelas de trapo y pasta de pulir.
Hay que armarse de paciencia, pero el resultado lo merece.

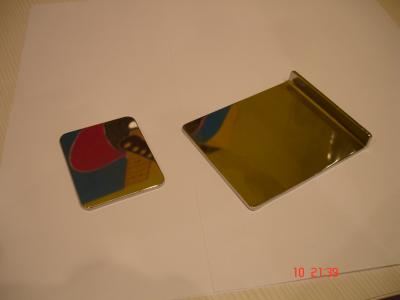

Tambien he fabricado la placa para atornillar el mástil de la misma forma que el puente.

Otro ahorro que si no se mosquea la jefa, que está del guitarreo hasta el moño.
