Fabricar mi propia "Telacaster"

telestrato
#121 por telestrato el 13/06/2012
Hola Guitarreros:

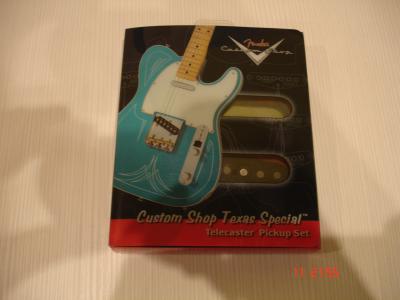

Me han llegado las pastillas (estoy como un niño con zapatos nuevos)
Son las Texas special. Espero que suenen genial. Las demostraciones
que he escuchado me molan.

Pongo fotos
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • beyerdynamic DT-770 Pro
    138 €
    Ver oferta
  • -21%
    Zoom H4n Pro Black
    158 €
    Ver oferta
  • -40%
    ¡Precio mínimo histórico! AKAI MPK 261
    298 €
    Ver oferta
telestrato
#122 por telestrato el 13/06/2012

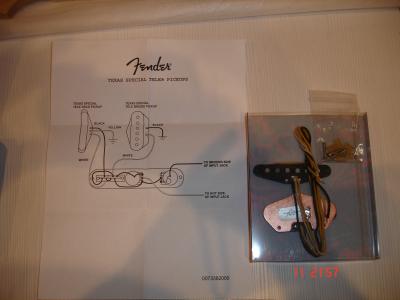

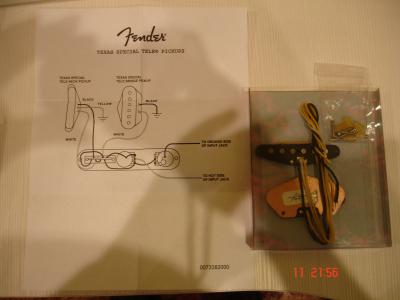

Los esquemas de montaje no se parecen en nada al de mi telecaster.
Parecen mas sencillos y eso que lleva un cable mas.

Ahora tendre que hacer practicas con el soldador de estaño ya que
nunca he soldado con el. Espero no cagarla.

Sigo esperando a la fresadora. Esto es un sin vivir. como se me cruce el cable...........sierra y lija.

Os dejo el esquema por si sirve para algo.

Si veis como se puede mejorar me lo decis por favor.

¿Hara falta apantallar?

Saludos.
Archivos adjuntos ( para descargar)
Subir
telestrato
#123 por telestrato el 17/06/2012
telestrato escribió:
Os dejo el esquema por si sirve para algo.

Si veis como se puede mejorar me lo decis por favor.

¿Hara falta apantallar?


Alguien puede ayudarme con el tema del apantallado si hay que hacerlo?
Subir
solker
#124 por solker el 17/06/2012
Yo lo haría ... has pillado dos single-coils, por lo que la aparición de hum, puede ser mas que probable ... yo en la mía lo voy a hacer. Siempre puedes probar primero y si tienes hum apantallar después, pero es doble faena ... así que ya que estás en faena ...
Subir
Gracias a todos
#125 por Gracias a todos el 17/06/2012
Apantallar sin duda.
Subir
telestrato
#126 por telestrato el 17/06/2012
Gracias Solker, gracias Carmelopec.

Apantallare la guitarra. Lo unico es que no se muy bien como hacerlo.
La telecaster que tengo lleva una pintura en todas las cavidades ¿será
una pintura especial para aislar o son imaginaciones mias?

El golpeador no tiene nada, solo el golpeador de tres capas y por ahí he
leido que conviene aislarlo con aluminio.

¿sabeis de algun sitio donde puedo comprar el material para hacerlo?

Yo tengo unas tira de aluminio autoadesivas de 5 cm. x 2 cm. pero es
un lio hacerlo con esto.
Lo hice en el golpeador de una epiphone que tengo y me costó mucho
tiempo hacer coincidir todas las piezas para que no quedasen ranuras.

Un saludo y gracias.
Subir
Gracias a todos
#127 por Gracias a todos el 17/06/2012
telestrato escribió:
será
una pintura especial para aislar o son imaginaciones mias?


No son imaginaciones; forra con papel de plata.
Subir
solker
#128 por solker el 17/06/2012
Hay rollos de aluminio y de cobre adhesivo. Mas efectivo que la pintura conductora. En banzaieffects las venden de distintos grosores y por metros, pero no creo que te salga rentable, ya el precio el bastante barato y probablemente los gastos de envío tripliquen el precio. Pero seguramente que en Leroy merlin o similares tengan.
Subir
Gracias a todos
#129 por Gracias a todos el 17/06/2012
En Leroy...Pollín, ahí con suerte tienen tornillos grandes, medianes y pequeños.
Subir
telestrato
#130 por telestrato el 17/06/2012
Gracias a todos por la información, intentaré pillarlo en algun sitio.

¿Mejor cobre o mejor aluminio? ¿O da lo mismo?.

Lo dicho: muchas gracias y un saludo.
Subir
Gracias a todos
#131 por Gracias a todos el 17/06/2012
Yo siempre he visto aluminio.
Subir
solker
#132 por solker el 17/06/2012
telestrato escribió:
¿Mejor cobre o mejor aluminio? ¿O da lo mismo?.


Se suele usar el cobre para la madera y el aluminio para el golpeata, creo que hay alguna razón concreta, pero no la se ahora mismo ....

Mira este part de artículos (en general te recomiendo toda la página de la cual puedes sacar cosas interesantes)

http://www.pisotones.com/Articulos/shielding.htm
http://www.pisotones.com/Articulos/psst/shielding-strato.htm

En estos lo hacen con lámina de cobre sin adhesivo y mas gruesa, pero creo que la adhesiva es bastante mas cómoda de trabajar ... además creo que es soldable ...
Subir
telestrato
#133 por telestrato el 02/07/2012
Hola Guitarreros:
Hace mas de dos semanas que no hacemos nada, pero hoy es el gran día.
Por fin voy a meter el cuerpo en la fresadora.

Maña na os pondre las fotos y los comentarios si tengo un rato.

Ya me estaba desesperando, pero hice caso de vuestros consejos y tuve paciencia.

Un saludo y hasta mañana.
Subir
telestrato
#134 por telestrato el 05/07/2012
Bueno, lo prometido hay que cumplirlo, un poco tarde pero por fin tenemos cuerpo.

Primero daré las gracias a Jose Antonio de mecanizados Hamar por prestarse a cumplir
mi deseo. El se ha encargado de fresar el cuerpo en una fresadora CNC.

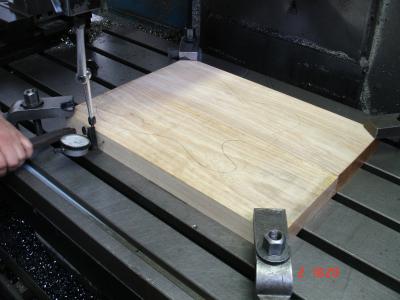

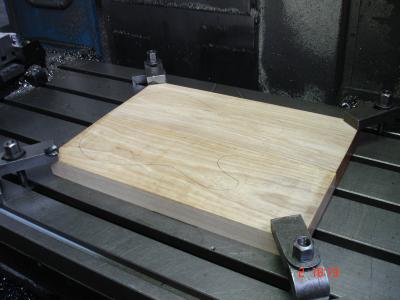

Primero alineamos el tablon en le fresadora y despues comprobamos que el contorno
era correcto como se ve en estas fotos.
Archivos adjuntos ( para descargar)
Subir
telestrato
#135 por telestrato el 05/07/2012

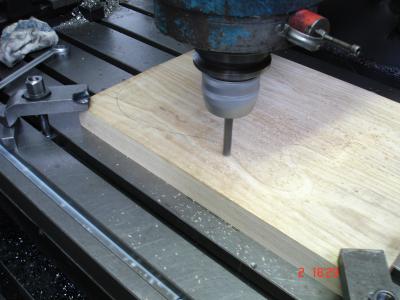

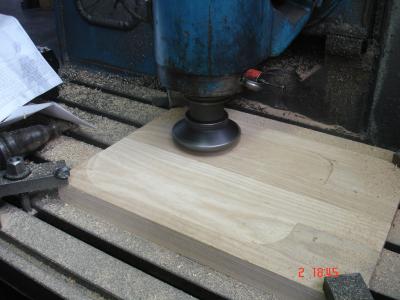

Una vez comprobado el perfil, acabamos la anchura a 44.45 mm.
Archivos adjuntos ( para descargar)
Subir
