#1 por leotronic™ el 07/01/2014
Abro este hilo para que entre todos vayamos poniendo info sobre estos "buques de guerra", muchos de vosotros ya sabéis de que se tratan, la idea es recopilar toda la info posible, ya sea oficial y propia nuestra, ya que se esta poniendo mucha info en el hilo de las Hi Level y no mola que este todo mezclado, por eso, empiezo por dar información básica de esta gran marca Inglesa.

Empezamos por presentar a la marca en si: está en Ingles por supuesto, pero al pasarle el traductor no queda del todo bien, así que pego la info tal cual y el que no entienda nada, pues que tire de traductor:

Web Oficial: http://www.formula-sound.com/

Formula Sound has been building on experience since the 70's. The company began aiming to provide pro-studio and broadcast quality audio equipment into the mainstream leisure industry. Founder Tony Cockell, himself a budding musician and recording engineer, began by building one-off solutions for a range of clients in the business which in turn led to the infamous modular PM80 mixer being available as an off-the-shelf product in 1978.

Formula Sound produce a wide range of mixer and audio processing circuitry that maintain traditional pro-audio build quality and values. Many of the products are not available from any other manufacturer and their unique range of volume & noise level controllers are considered as real problem solvers.

Our products are still individually assembled & tested as opposed to "batch testing" as is sadly more common nowadays. Equally, high quality connectors and faders along with traditional through-hole circuit board designs make these products sound great and stay extremely reliable and easily serviceable.



Vamos a clasificar todos los modelos que se comercializan hoy en día, teniendo en cuenta que hay modelos que ya no se fabrican, pues lo podéis ir completando vosotros también...


Empezamos con las mesas diseñada pura y exclusivamente para DJ's, primero los 2 clásicos modelos de la serie FSM


Formula Sound FSM-400:

A compact 4 channel fixed format mixer

Imagen no disponible
Imagen no disponible

The FSM-400 is a fixed format mixer designed for the professional DJ or small installation.
Available in 2 sizes - Standard or with 19" rack mount front.

Features:

7 stereo inputs, 3 of which may be selected to RIAA
1 balanced mic input
3 band E.Q. per channel. (specially tailored for this mixer). E.Q. range +5dB to 20dB
Fully assignable crossfader, stereo channels
2 gain settings per input on channels 2,3 + 4 (internal jumpers). The gain range is normal ±15dB or low setting +2dB to -19dB
Split monitoring
Music dim button to allow talk over
Individual circuit cards per channel
Zone, booth outputs (mono or stereo)
Internal selection provided for the unit to be set to individual needs
Main output (balanced). Separate mono main output
2 pairs record outputs (music only & programme)
Transformer isolated trigger output
Sub bass output
2 headphone output jack sockets
Remote music mute
Long life crossfader and Punch button
Alps pot and faders throughout
Integral fully regulated power supply

Formula Sound are recognised as one of the leading manufacturers of audio equipment and the FSM-400 is built to their usual high standards of construction and audio quality. Although the FSM-400 is a fixed format design the use of individual circuit cards per channel improve reliability and aid servicing should the need arise.

The FSM-400 is primarily aimed at the professional DJ but will also be used in smaller installations where a four channel mixer with each channel switchable to two inputs can be utilised.

Channel 1 is switchable between low impedance microphone and stereo line inputs. Phantom power is available for microphones (internal selection).
Channels 2 to 4 are switchable between A and B inputs. The A input may be internally configured to be either an RIAA equalised input for a magnetic phono cartridge or a normal line input to accept CD, tape etc. The B input is always a normal line input.

Three band equalisation is fitted to all inputs. The range is +5dB to -20dB. The amount of large cut eliminates the need for frequency cut switches and is available on all channels allowing creative mixing.

Channels 2 to 4 have internal jumpers to provide 2 gain settings per input. The gain range is - normal ±15dB or low setting +2dB to -19dB.

Push button switches are used for input selection, PFL (pre fade listen) routing etc. and a smooth 60mm fader, which is arranged to eliminate the ingress of dirt, complete the channel controls.

The output section provides plenty of facilities to cope with most applications. It includes a new design of crossfade circuitry that places less demand on the fader to ensure exemplary attenuation and extended life. A punch button facility is also included.

Illuminated push buttons, led meters and indicators are fitted throughout to provide the operator with good visual indication of the mixer status.

Unlike the majority of fixed format mixers on the market all connectors are fitted to the back face which allows unrestricted access when the mixer is fitted through a work top or console.

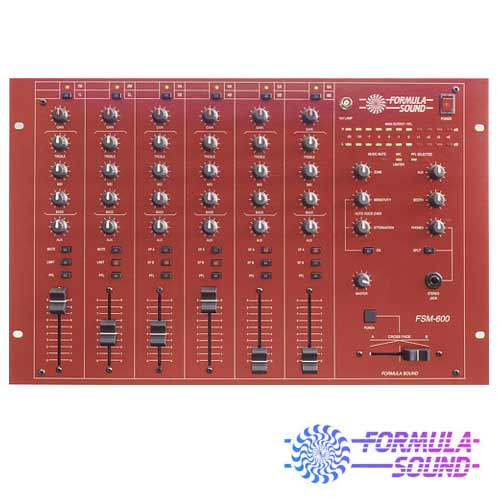

Formula Sound FSM-600:

A 6 channel fixed format mixer

Imagen no disponible

The FSM-600 is a compact fixed format stereo production mixer. The design allows the unit to accept two microphone inputs and ten stereo music inputs.

The FSM-600 is essentially a six channel mixer with each channel switchable to two inputs. Channels 1 and 2 are switchable between low impedance microphone and stereo line inputs. Channels 3 to 6 are switchable between A and B stereo line inputs. The A input may be internally selected to RIAA or normal line. These channels are fully assignable to the cross fader. Three band equalisation is fitted to all inputs along with gain and auxiliary send controls. Illuminated push buttons and a 60 mm fader complete the channel controls. Internal settings provide for the unit to be set to individual needs. The output section provides plenty of facilities to cope with the most demanding applications.

Unlike the majority of fixed format mixers on the market all connectors are fitted to the back face which allows unrestricted access when the mixer is fitted through a work top or in a rack.

Although the FSM-600 is a fixed format design the use of individual circuit cards per channel improve reliability and aid servicing should the need arise. Construction and audio quality are to Formula Sounds usual highest standards.

Power

The mixer features a fully regulated internal power supply that is designed to operate on 220-240Vac or 110-120Vac. The selection is by an internal switch mounted on the power supply circuit board and is accessed by removing the front cover.

Input Channels 1 and 2

Input selector switch selects input used. M = microphone (XLR connector). L = stereo line (phono connectors). 2 parallel pairs of phono sockets allow easy parallel of source to a second input if required.

LEDs and label area clearly show which input is in use.

Gain control sets input gain level. Check by selecting PFL and adjusting so that V.U. meter just peaks into red.

3 band equalisation provides ±10dB control, internal jumpers allow selection of ±5dB or no E.Q.

Auxiliary send allows a separate mix of channels to auxiliary output (stereo bus). Internal jumpers allow the auxiliary pot to function pre or post channel fader.

Mute push button cuts the channel signal when depressed (switch illuminated). It does not cut the auxiliary send.

Limit push button routes the microphone signal via a built in compressor/limiter to keep dynamics under control. An internal jumper disables the switch forcing the mic to always be routed to the limiter. This switch has no effect on the line input.

PFL (pre-fade listen) routes the channel signal to the monitoring system (V.U. meter and phones). If more than 1 PFL is selected the sum is routed to the monitoring system. If no PFL is selected the monitoring system reads main output.

60mm channel fader.

Input Channels 3 and 6

Input selector switch selects input used. A = input A B = input B. Input B is always a stereo line input (internal jumpers selects input A to be either RIAA magnetic cartridge or a standard line input. (phono connectors)).

LEDs and label area clearly show which input is in use.

Gain control sets the input gain level. Check by selecting PFL and adjusting so that V.U. meter just peaks into the red.

3 band equalisation provides ±10dB control, internal jumpers allow selection of ±5dB or no E.Q.

Auxiliary send allows a separate mix of channels summed to the auxiliary output (stereo bus). Internal jumpers allow the auxiliary pot to function pre or post channel fader.

XF A and XF B (Illuminated push buttons) assign the channel to the cross fader if neither button is pressed the channel is fed via the stereo buss to the output and the cross fader will have no effect on this channel if both buttons are pressed the channel will be assigned to A only

PFL (pre-fade listen) routes the channel signal to the monitoring system (V.U. meter and phones). If more than 1 PFL is selected the sum is routed to the monitoring system. If no PFL is selected the monitoring system reads main output.

60mm channel fader.



Y estos 2 modelos son las mas nuevas hasta la fecha:

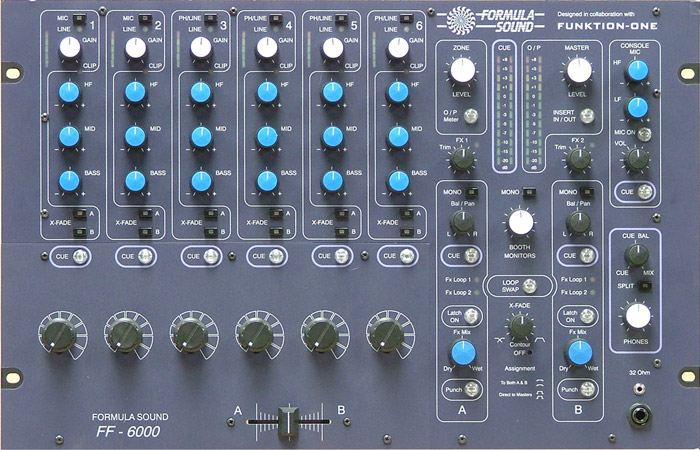

Formula Sound FF-6000 / 4000:

Dual Format DJ mixer

Imagen no disponible
Imagen no disponible

Imagen no disponible


The features and layout of the FF-6000 were determined in collaboration with leading loudspeaker manufacturers Funktion One, who canvassed many DJs world wide on their requirements.

The result is a mixer which is not only of the highest sound quality, as you would expect from Formula Sound, but also incorporates the features and layout which DJs have asked for.

General

A removable fader panel allows the mixer to be easily configured as a linear fader or a rotary fader mixer.
All faders plug in and can therefore be changed easily should the need arise.
All switches are illuminated to show system status clearly. 2 push button types have been utilised to ease recognition of frequently used switches. Knob sizes and control spacing has been maximised.
Channel Features

6 Channels.
1 & 2 are switchable to Mic - Line, (mic inputs Lo Z balanced).
Channels 3 - 6 are switchable to either phono - line or line - line. All inputs have rear panel gain trims to set individual levels.
Channels 3 - 6 have a concealed switch to select phono or line input

Front Panel Controls

1 Illuminated input select push switch with adjacent led indicator.
1 Gain pot with adjacent clip indicator and 5 segment led meter indicating signal presence.
3 band E.Q. featuring +6 dB boost and -25dB cut at HF 10kHz, Mid 1kHz & Bass 100Hz
Full routing to crossfader A -B or direct to master from all channels. Illuminated push buttons.
Cue switch.
Rotary or Linear faders on removable panel along with 45mm VCA controlled crossfader.

Master Section

Very comprehensive effects routing and mixing facilities
Features 2 effects loops A & B with wet/dry mixing controls, punch or latching push switches.
Loop Swap facility. Mono switch and bal/pan control.
Send and return gain trims to allow correct level matching into any outboard effects processors.
Cue switch allows checking of the desired effect before selection.
1 switchable insert on the main outputs.
Outputs

Master output available in stereo and mono on XLR connectors (balanced)
Zone output available in stereo and mono on XLR connectors (balanced)
Booth Monitors output switchable to mono on XLR connectors (balanced)
Record outputs are provided on phono connectors.
Console Mic.

An input for a separate console microphone (XLR connector Lo Z Balanced) is fitted. This signal is routed to the zone and master outputs but it is not present in the booth outputs. 2 band E.Q. Cue & Mic ON switch also fitted.

Monitoring

Phones outputs are provided on 3.5mm and standard 6.5mm jack sockets driven by a powerful headphone amplifier.

Split cue switch and cue mixing control are also featured.

2 x 12 segment stereo led meters are fitted to visually monitor Cue and output signals.

Construction

Steel Front panel with a rear printed polycarbonate overlay guarantees that the mixer will still look good in years to come.

Our 30+ years of pro-audio manufacturing ensures that the highest performance audio quality, build quality and reliability is assured.


The features and layout of the FF-4000 were determined in collaboration with leading loudspeaker manufacturers Funktion One, who canvassed many DJs world wide on their requirements. The result is a mixer which is not only of the highest sound quality, as you would expect from Formula Sound, but also incorporates the features and layout which DJs have asked for.
Although the FF-4000 is a fixed format design the use of individual circuit cards per channel, PTH circuit boards, and all rotary controls securely mounted to the front panel, improve reliability and aid servicing should the need arise. A rear printed polycarbonate overlay to the top panel ensures that this mixer will still look good after many years of use and notation will never rub off.
The FF-4000 is essentially a five channel mixer. Four of these channels are laid out to the left of the master section and the fifth is a dedicated microphone channel labelled ‘Console Mic’ positioned to the right of the master section.

Features:
4 Channels
A removable fader panel allows the mixer to be easily configured as a linear fader or a rotary fader mixer.
All faders plug in and can therefore be changed easily should the need arise.
All switches are illuminated to show system status clearly.
2 push button types have been utilised to ease recognition of frequently used switches.
Knob sizes and control spacing has been maximised (More features listed below)
Optional Pro-X crossfader available


También disponemos un hilo con la review de la FF-6000, hecha en su día por un servidor :ook: :

https://www.hispasonic.com/foros/formula-sound-ff-6000-review/368345


Bien, estas son las mesas exclusivamente diseñadas para DJ's, pero existen otros modelos, que aunque no han sido diseñadas exclusivamente para DJ's, cumplen perfectamente su función, aunque hayan sido diseñadas para producción principalmente, la característica que tienen en común estas mesas es el hecho de que son modulares, ya sean internamente como los otros modelos que ya hemos visto con anterioridad, estas que vamos a comentar ahora son modulares también externamente.

Actualmente existen 2 modelos disponibles a la venta...

Formula Sound PM-80 R: Esta mesa es una versión aniversario de la legendaria PM 80

Imagen no disponible

Description:
To celebrate 25 years since we manufactured the first PM-80 and in response to requests to remanufacture it, Formula Sound has introduced a limited edition PM-80R production mixer.
The PM-80R incorporates all the loved features of the original PM-80 with the benefits which modern components and manufacturing techniques can add to the original design. The PM-80R modules are therefore not interchangeable with the original PM-80 modules.
The PM-80 was manufactured for over 13 years and in that time many mixers were modified and features added for specific applications. We have captured the simplicity of the PM-80 making the PM-80R as easy to use as the original, whilst also introducing some of these features.
Like the original mixer 4, 8, (19" rack mount) and 12 channel input chassis are available. Special sizes could also be catered for.

Features:
Internal gold plated jumper links are used to configure the input module
4-12 input Channels
The Input module has been designed to be universal and is internally configurable to accept all types of input source
Mic/Line/Phone all inputs
The 3 band equaliser section has been designed to perform like the original PM-80 but we have also provided for the possibility of special E.Q versions to be supplied (more cut than boost etc.) The equaliser section may also be disabled if required
The mixer also has Zone, Booth, and Auxiliary outputs available in mono or stereo. Record, Sub Bass, and Mono outputs are also provided.

The PM-80R is an updated version of the PM-80 from the 80's,
with the ability to configure each input as required
(including balanced stereo) and a very pure audio quality
(typically <0.005% distortion).



Y este es el último modelo de la serie modular:

Formula Sound PM-100:

A Professional Modular Production Mixing System

Imagen no disponible
Imagen no disponible
Imagen no disponible

The PM-100 is a creative tool designed to give complete flexibility for both the operator and the installer. The facilities it offers are extensive whilst still being easy to use.

For use in discotheques, clubs, broadcast and production studios, audiovisual presentations and any other situation where a combination of sources need to be controlled. The mixer is designed to give exemplary technical performance and is built to the highest standards of mechanical engineering.

Innovative Features

The input module has been cleverly designed to accept input sources of virtually any type.
A rapid action switch on the front panel selects between 2 sources.
Input module can be supplied with either linear or rotary faders.
2 independent headphone monitoring sections.
VCA controlled crossfader and contour control.
Stereo inserts provided at either end of the crossfader to allow the connection of external filters, processors, etc.
Priority input to help comply with fire regulations.
The master module can be placed in any position in the mixer - right, left, centre, etc to suit the individual operator.
Three different chassis sizes house a master module and up to 4, 8 (19" rack mounting) or 12 input or blank modules.

Integral switch illumination shows operators at a glance the status of various functions. Faders are easy to replace due to the use of plugs and sockets. The connections to the modules are via a flexible ribbon cable featuring gold plated connectors. The further use of gold plated connectors throughout the mixer ensures maximum reliability. Alps pots and faders are used throughout the mixer.

Power Supply

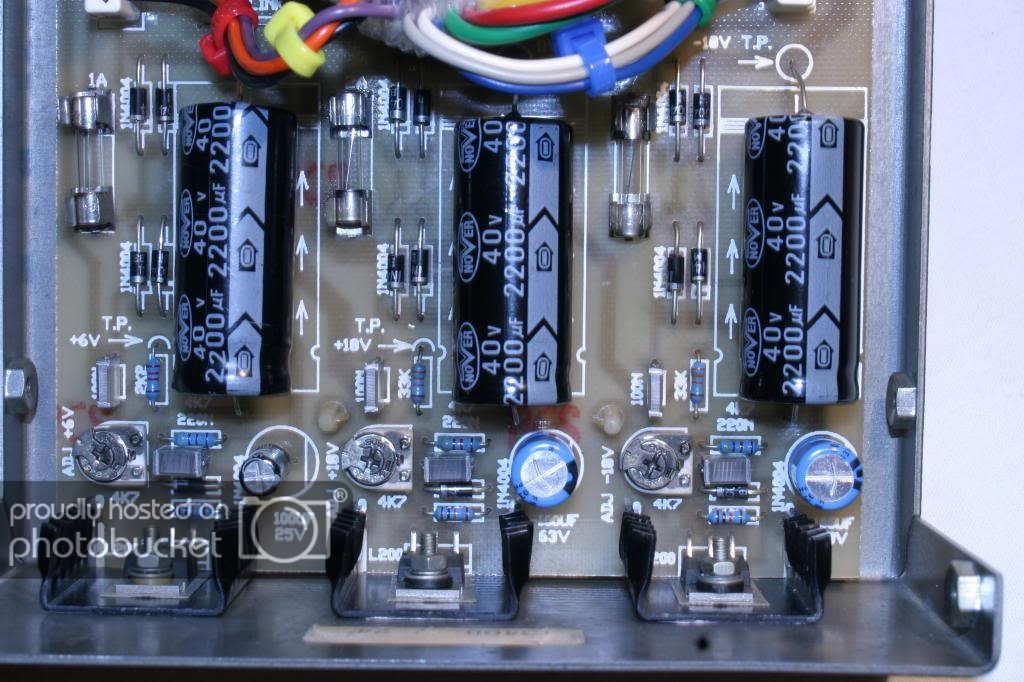

The mixer requires an external power supply unit providing ±17.5V for the audio electronics and 12V for the working illumination socket. A suitable power supply unit, the PSU5 is available. This unit is designed to be surface mounted remotely from the mixer and features slow rise time characteristics to minimise turn-on thrumps. The unit can be switched internally to operate from 220-240V ac or 110-120V ac.

The Formula Sound PM-100 mixer is essentially the successor to our award winning PM-80 and PM-90 mixers.
The PM-100 is a compact modular production mixing system which combines exemplary technical performance with the highest standards of mechanical engineering.
The system is totally modular each module being complete in itself. The connections to the modules are via a flexible 34 way ribbon cable and gold plated computer grade connectors.
The chassis contains no electronics therefore upgrading to a larger chassis size is quite straight- forward.


De momento tenemos toda la información básica para que os hagáis una idea de lo que son estos buques de guerra, hay mucha mas info sobre cada mesa dando vuelta por la red, pero de momento dejamos toda esta info básica para iniciar el hilo...

Pues eso, los que tengáis estos modelos u otros, podéis ir posteando todo lo que queráis sobre ellas... (Brain tienes mucho curro por hacer ehh :ook: ), a ver si sacas a relucir tu flamante PM-90 :yeah:
Subir
3
OFERTASVer todas
  • -35%
    Set de grabación completo de Focusrite
    184 €
    Ver oferta
  • beyerdynamic DT-770 Pro
    138 €
    Ver oferta
  • -40%
    ¡Precio mínimo histórico! AKAI MPK 261
    298 €
    Ver oferta
one
#2 por one el 07/01/2014

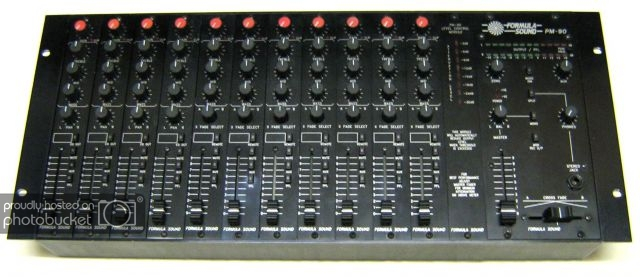

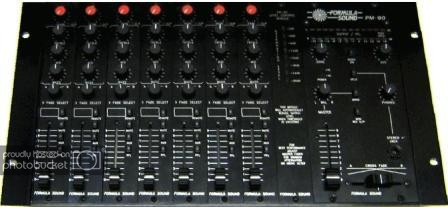

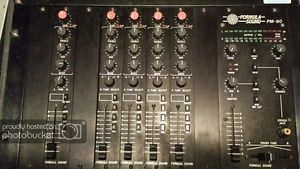

Hola, yo poseo un pm90 de 19" y una pm80 de 25" en la que estoy ahora metido de lleno restaurandola (faders,algun pote,condensadores,etc..), porque tiene minimo 25 años y ya necesitaba la pobre que le metieran mano :twisted: . Decir que tuve en su dia una rodec180mk3 y una hi-level pm6000 que las pude comparar entre ellas y andaban muy parecidas..pero las formulas la veo una bomba a la hora de fusionar los temas (mezclar) :susto: .
Subir
2
leotronic™
#3 por leotronic™ el 07/01/2014
#2

Hola one, Bienvenido al hilo de los "buques de guerra" :ook:

Pues la verdad que sería un muy buen aporte si irías posteando (si es posible, claro), todo el proceso de restauración de tu PM-80, con fotos y las explicaciones paso a paso de como lo vas haciendo, sería la leche vamos :yeah:

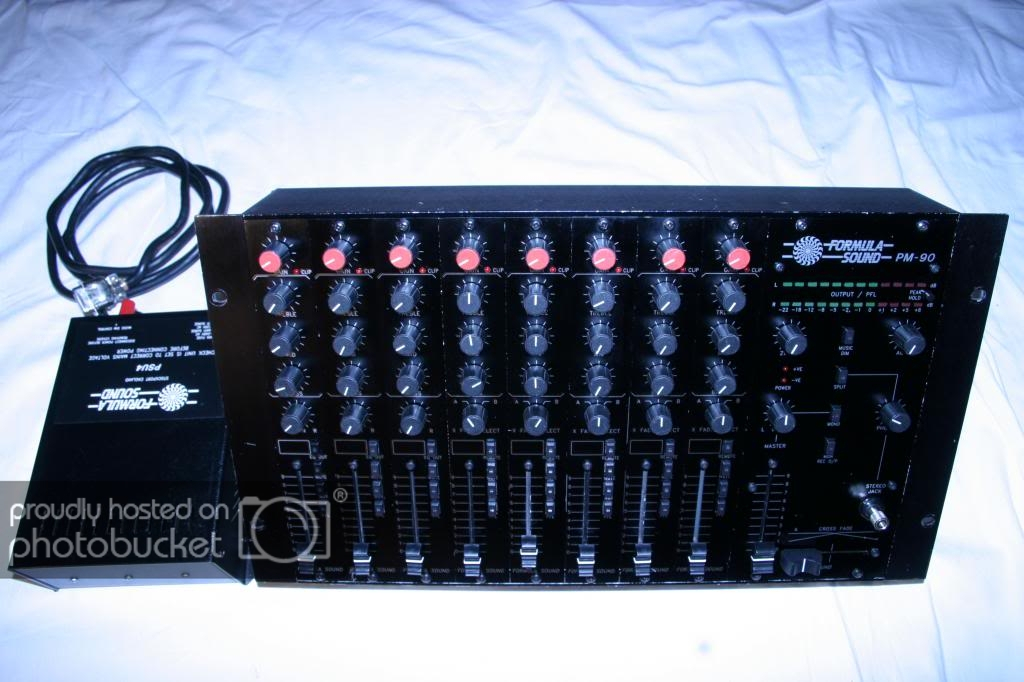

También si puedes comentar y aportar algo respecto a la PM-90 :desdentado:


Pues eso, bienvenido!! :plasplas:
Subir
2
BrainKaos
#4 por BrainKaos el 07/01/2014
leotronic™ escribió:
Bienvenido al hilo de los "buques de guerra"


:juas:
leotronic™ escribió:
a ver si sacas a relucir tu flamante PM-90

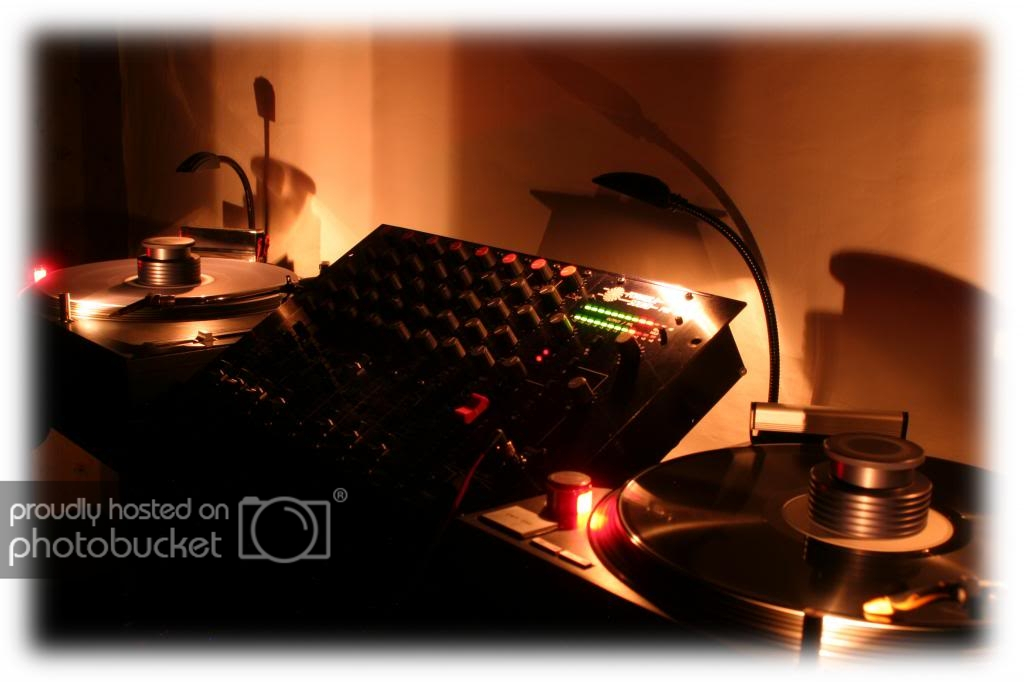

déjame un rato, que algo ando haciendo... :silbar:
Subir
2
leotronic™
#5 por leotronic™ el 07/01/2014
#4

Juaaaa!!!! :juas: que buena foto!!!!, ese buque es modular? :ook:


Venga vaaa!!!, que estoy ansioso esperando esa review desde hace no se cuanto tiempo :satan:
Subir
1
leotronic™
#6 por leotronic™ el 07/01/2014
Por cierto, me encantan tus pantuflas tanque jeje :campeon:
Subir
1
one
#7 por one el 07/01/2014

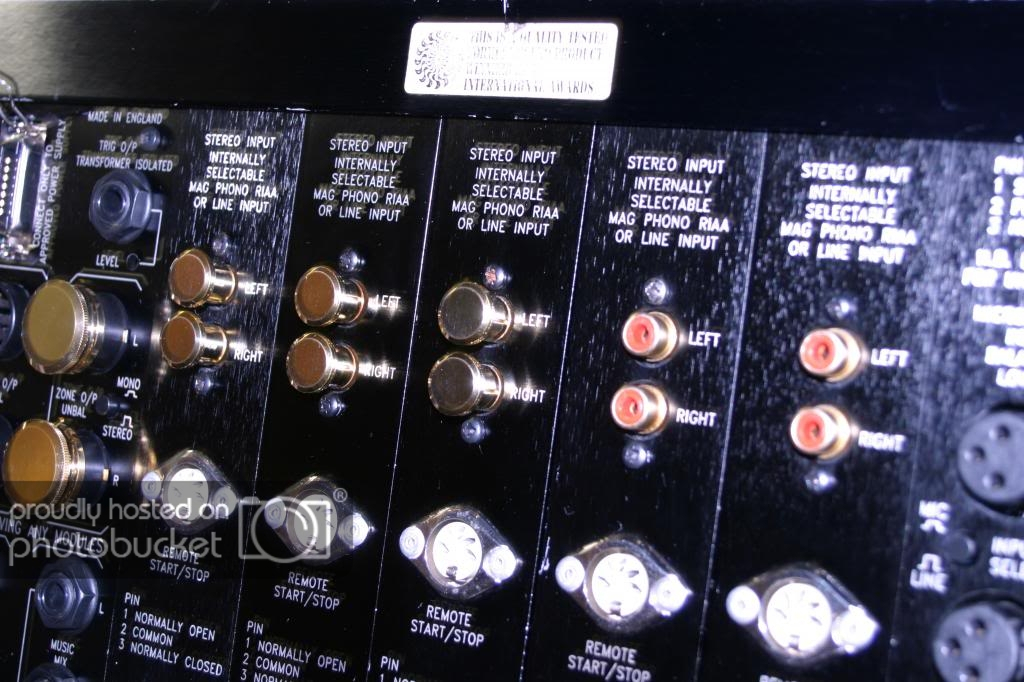

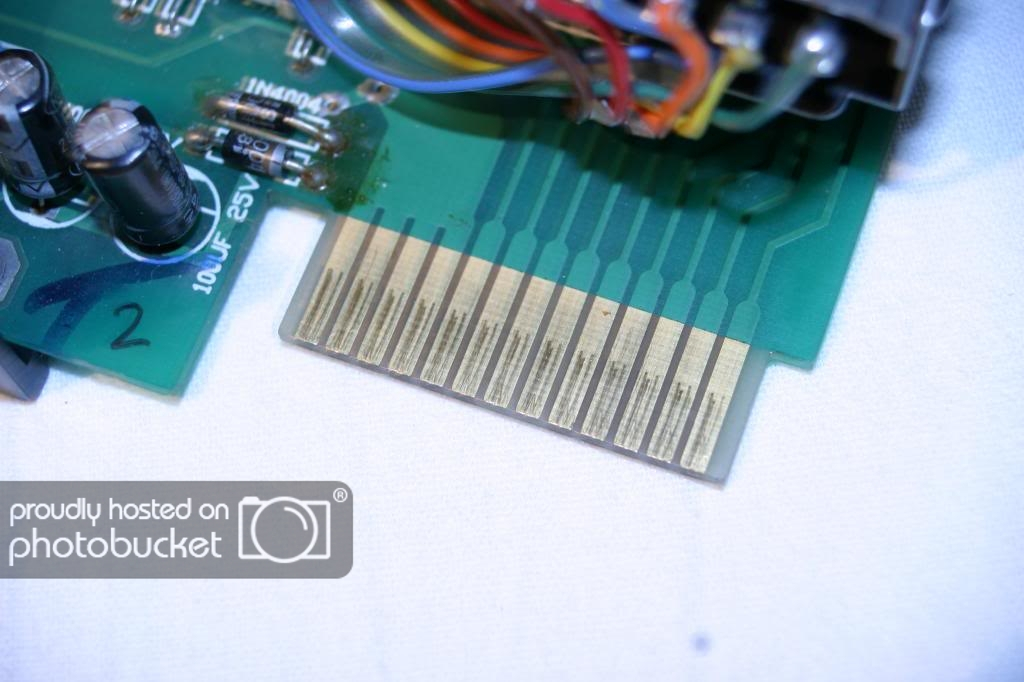

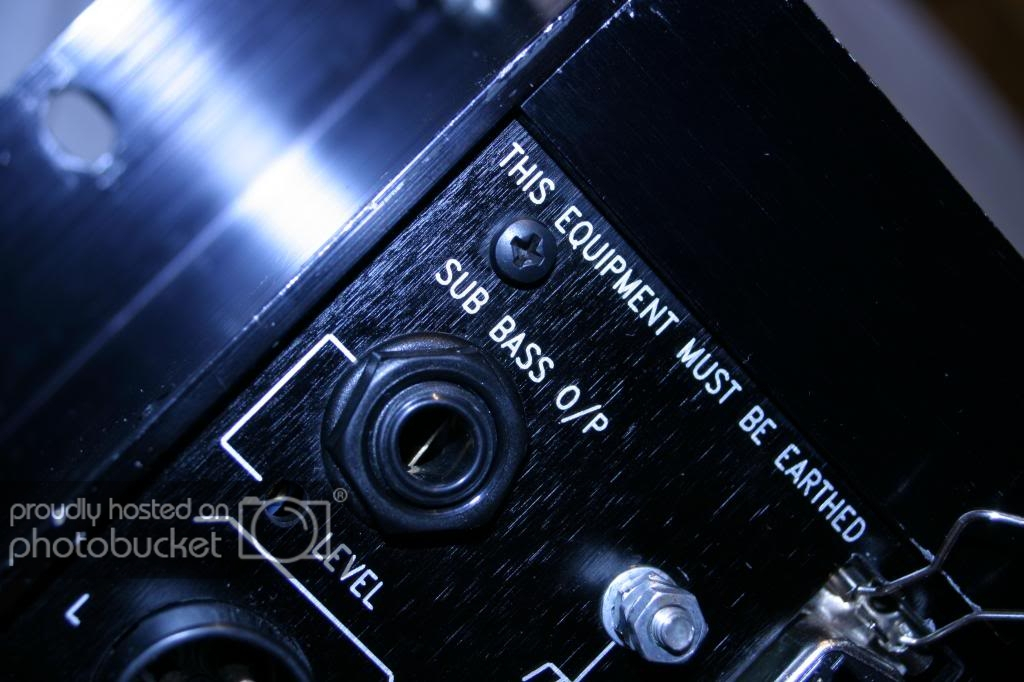

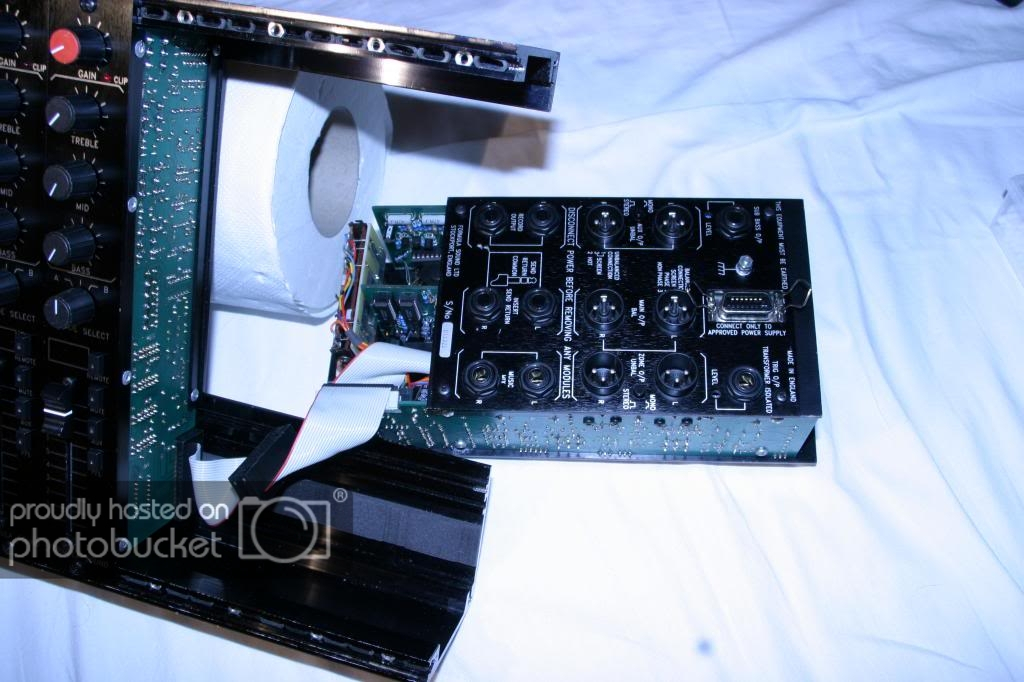

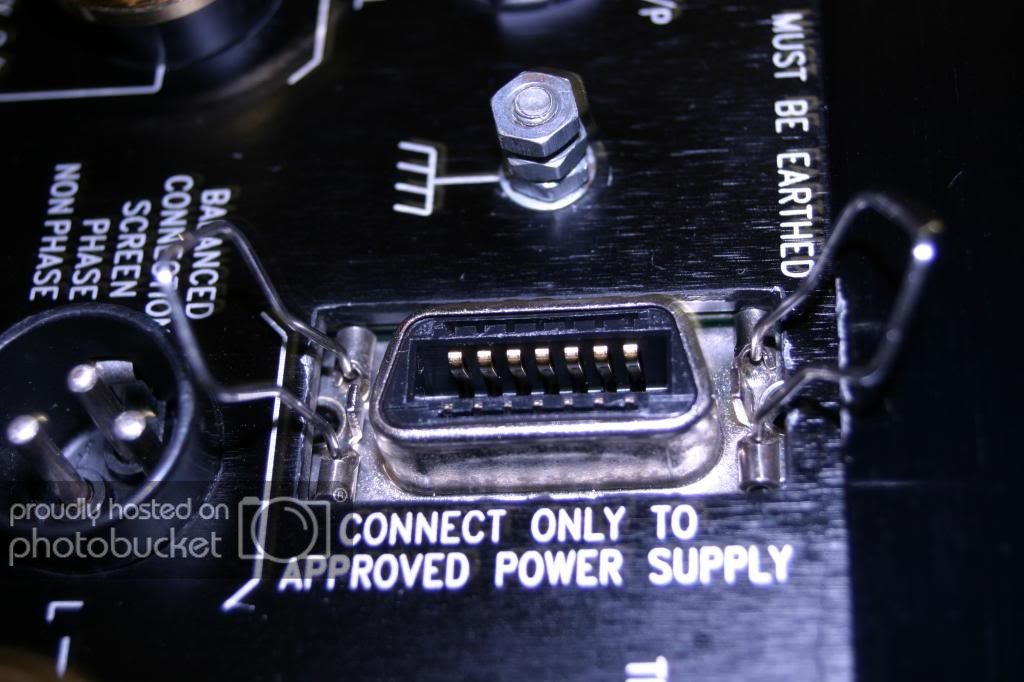

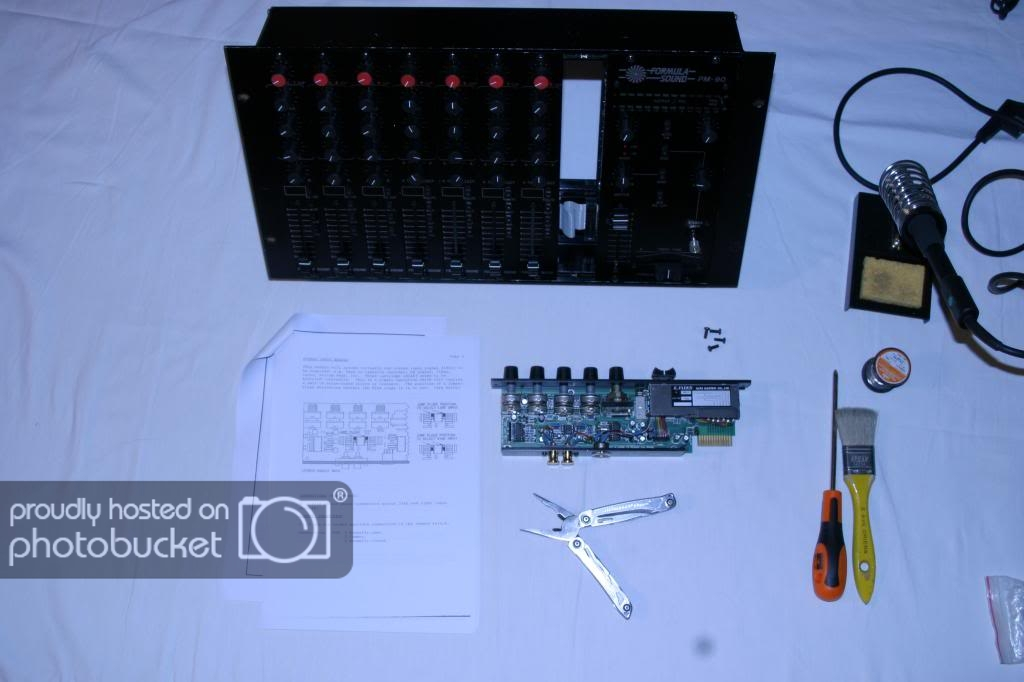

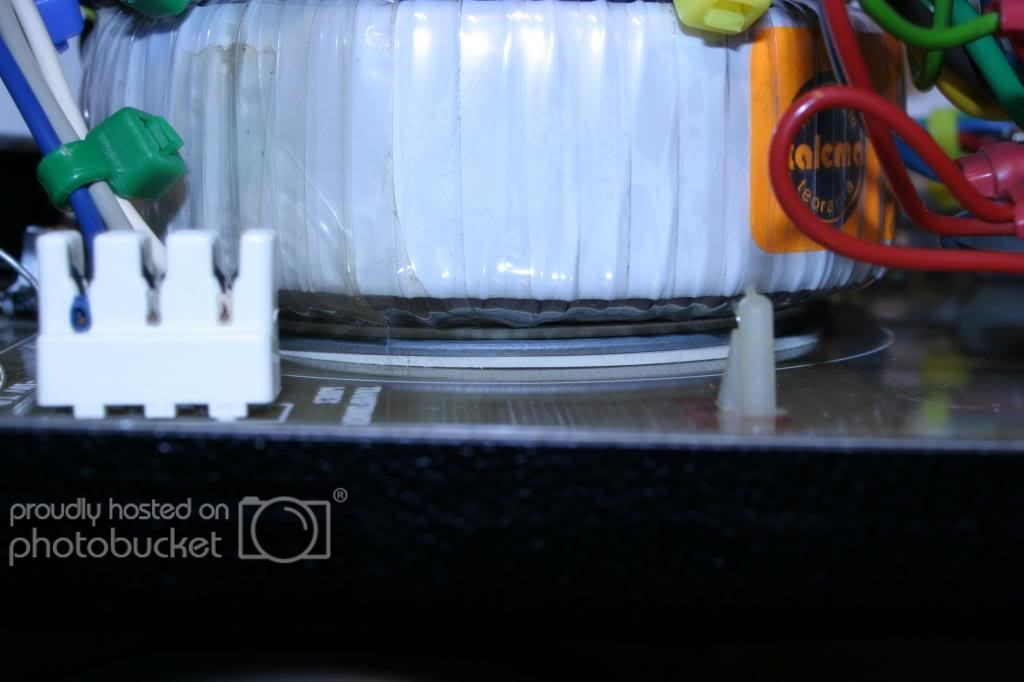

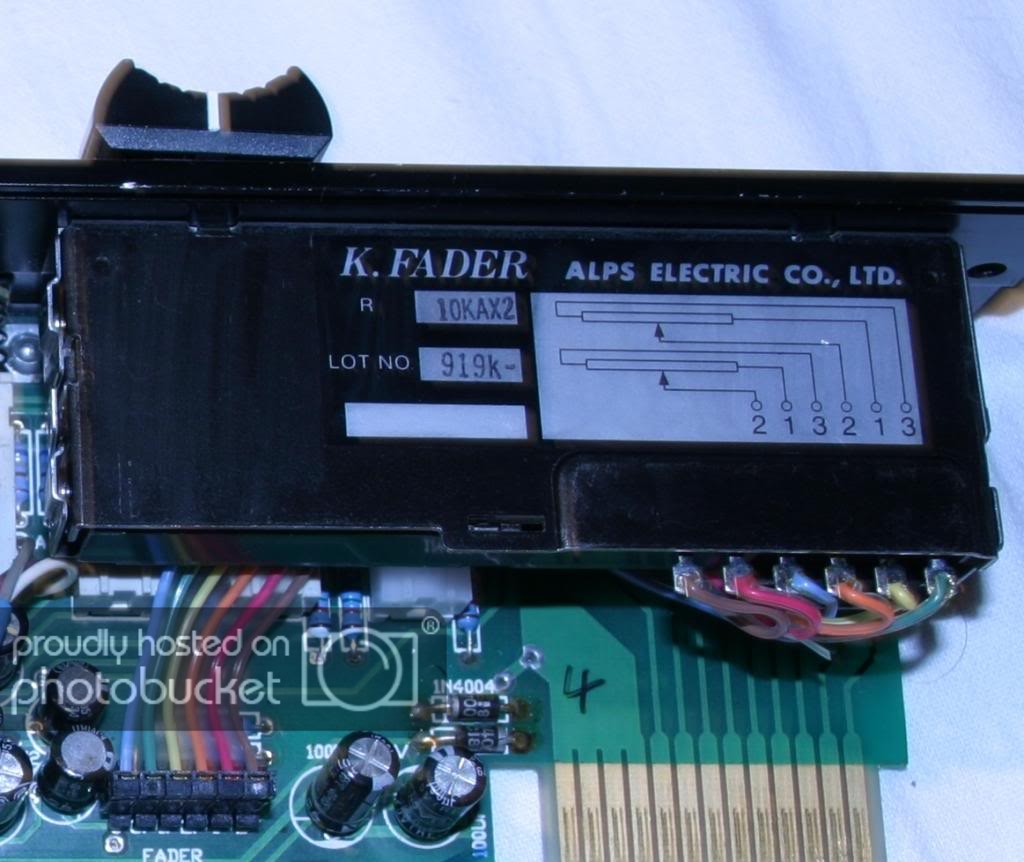

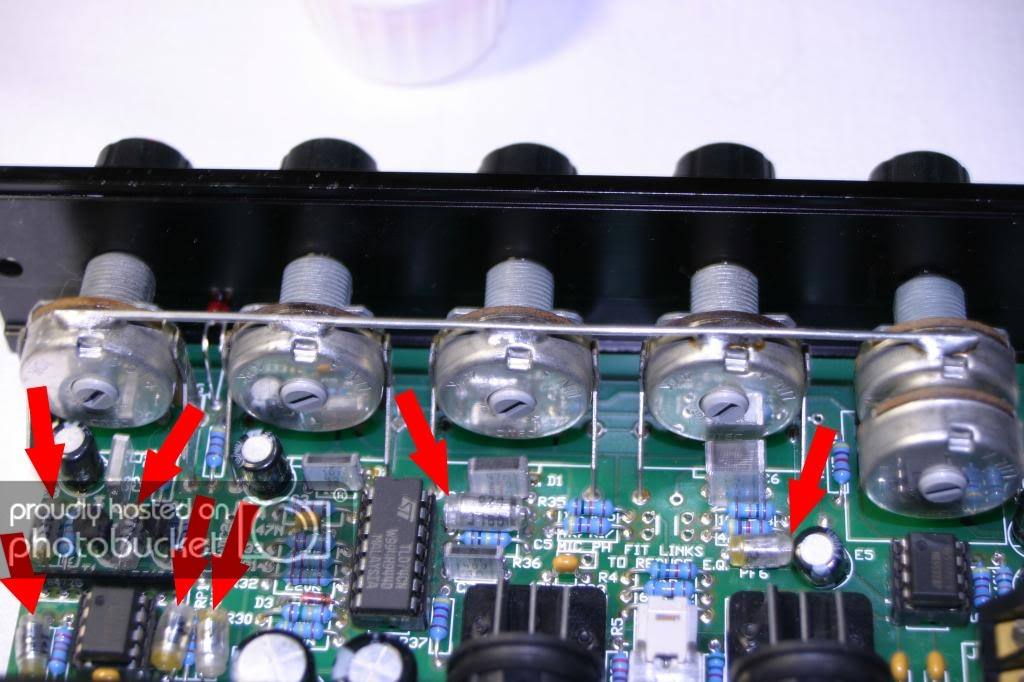

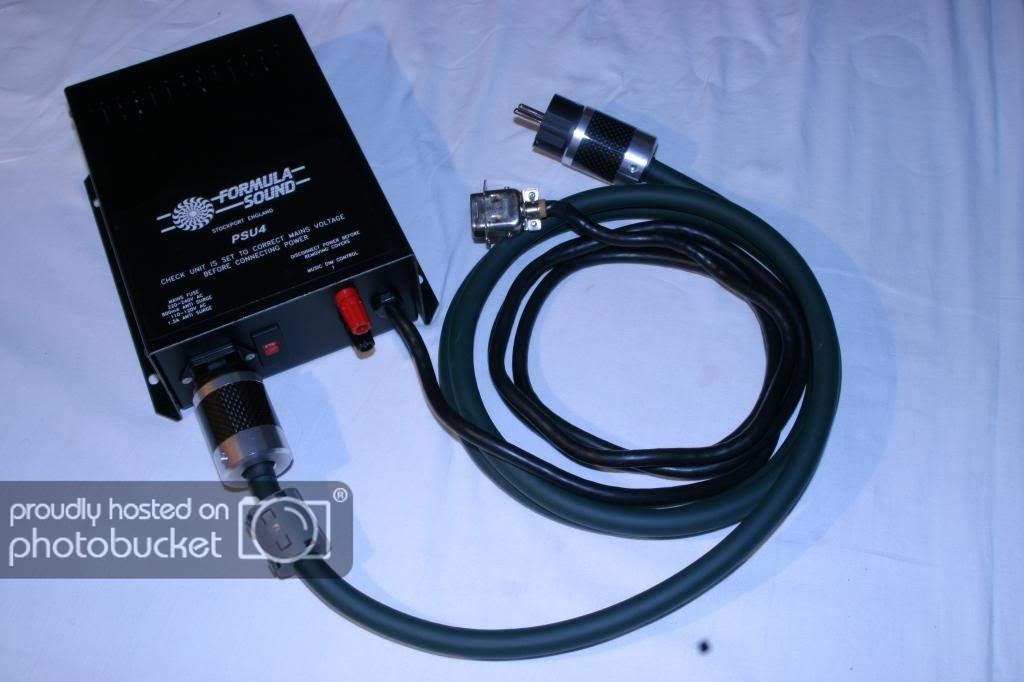

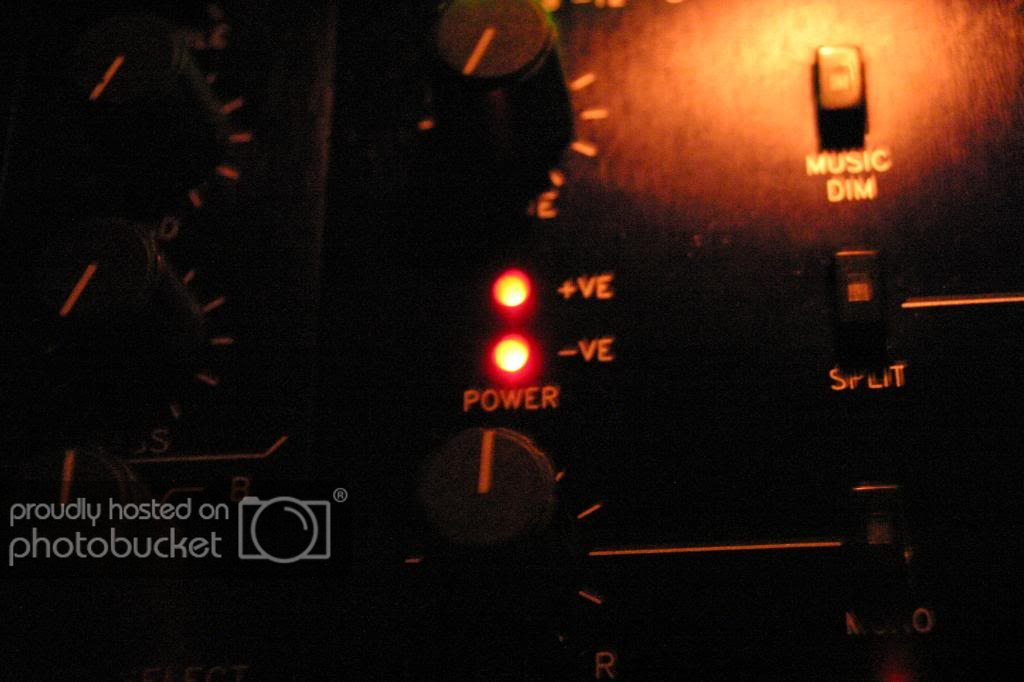

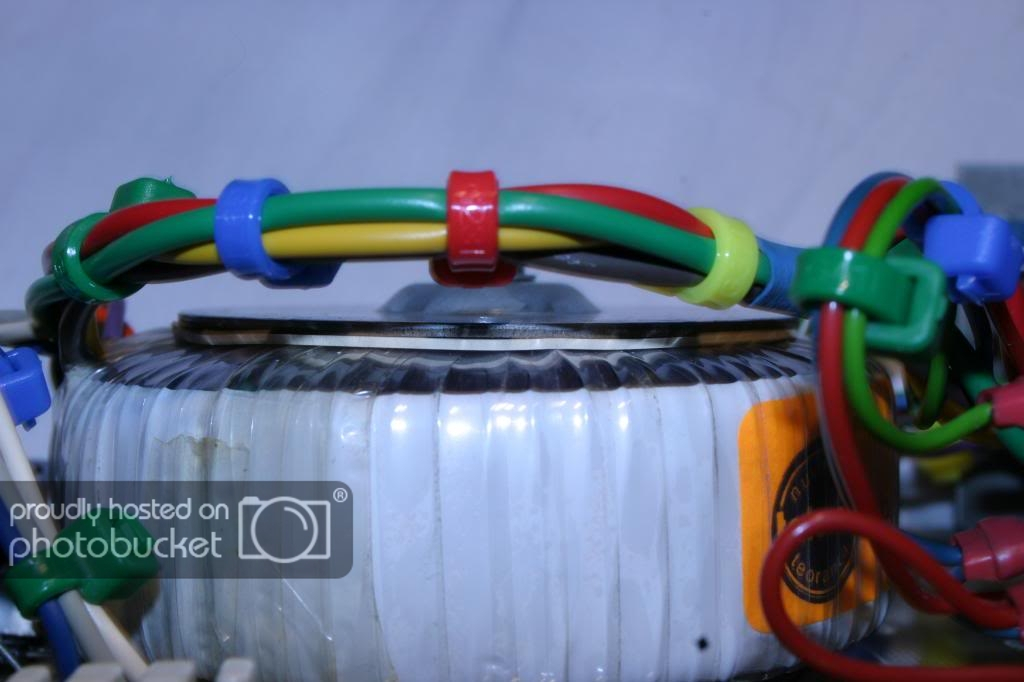

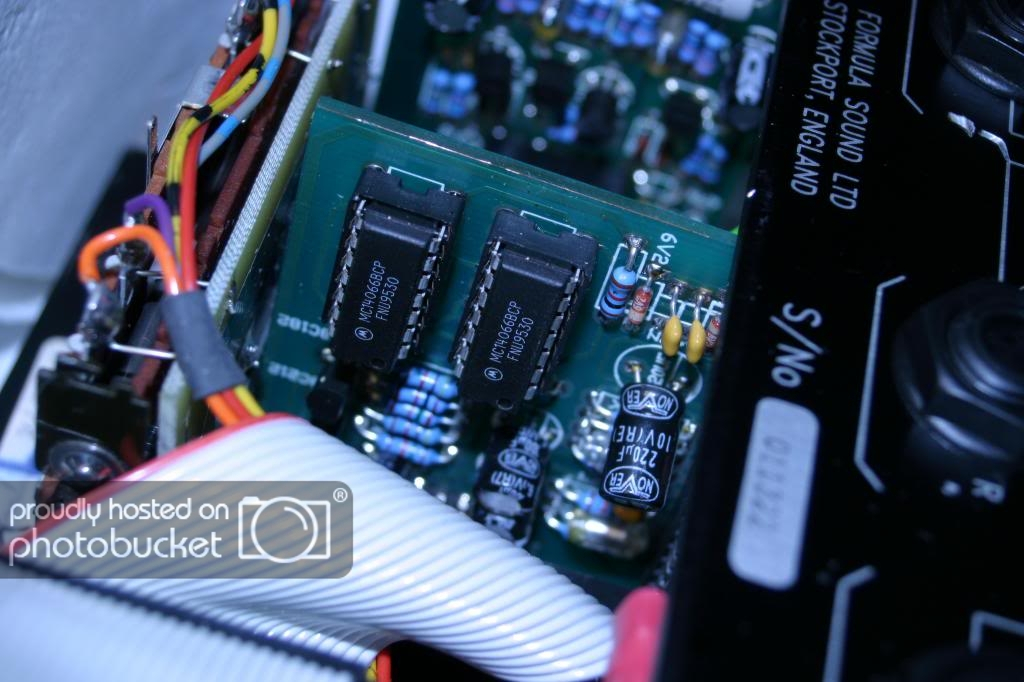

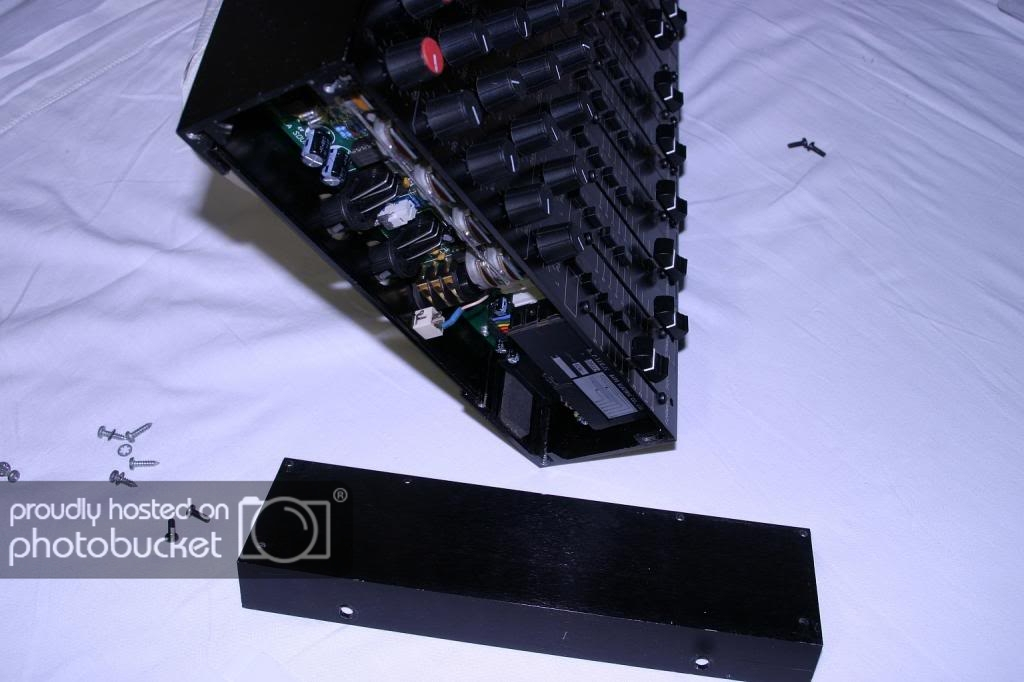

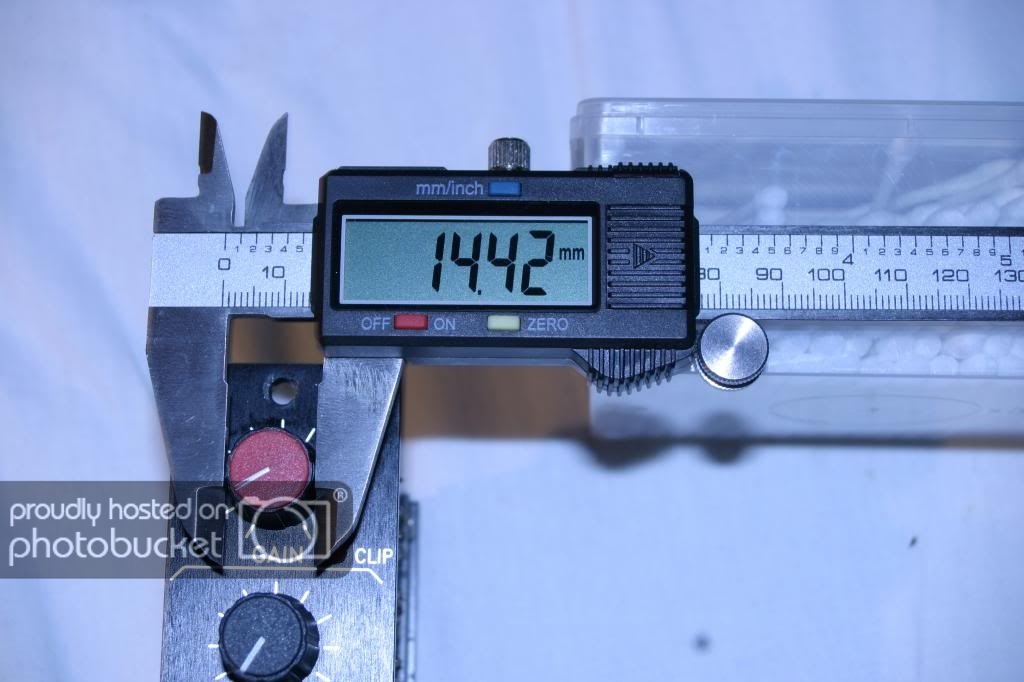

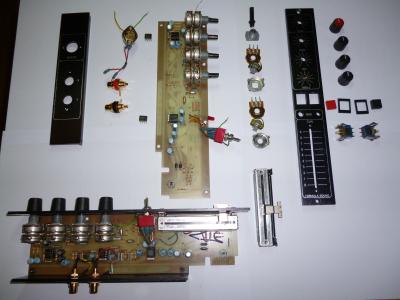

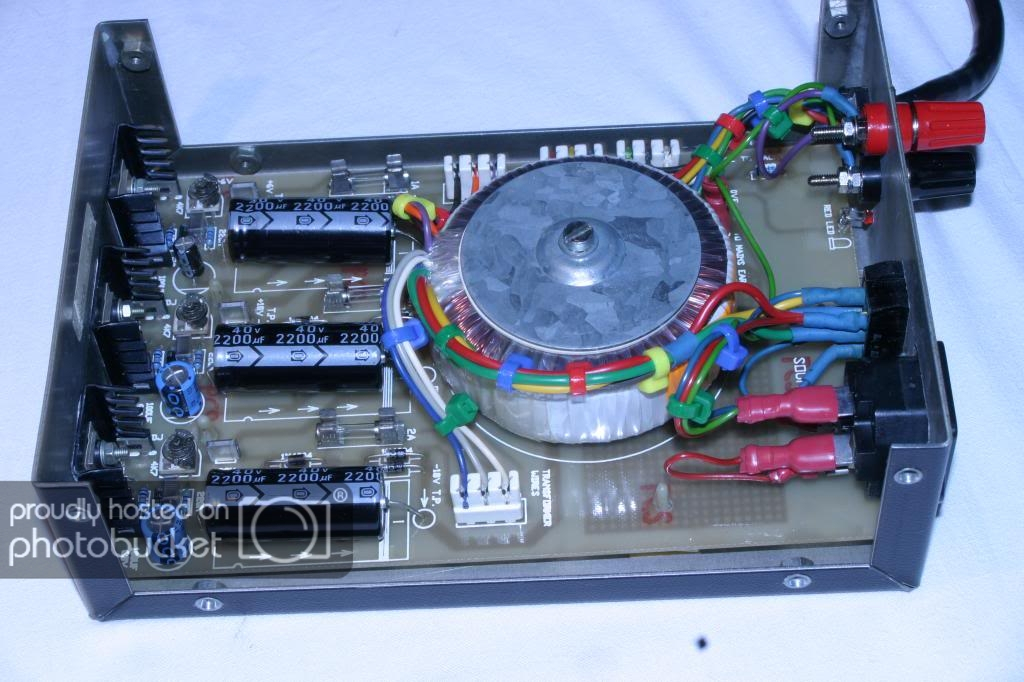

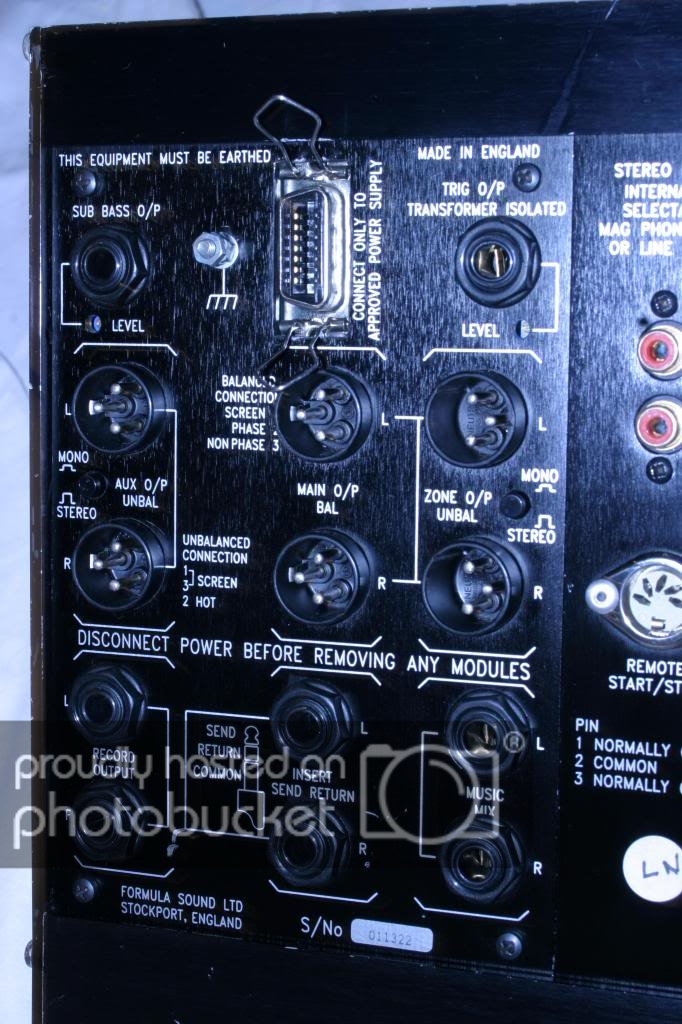

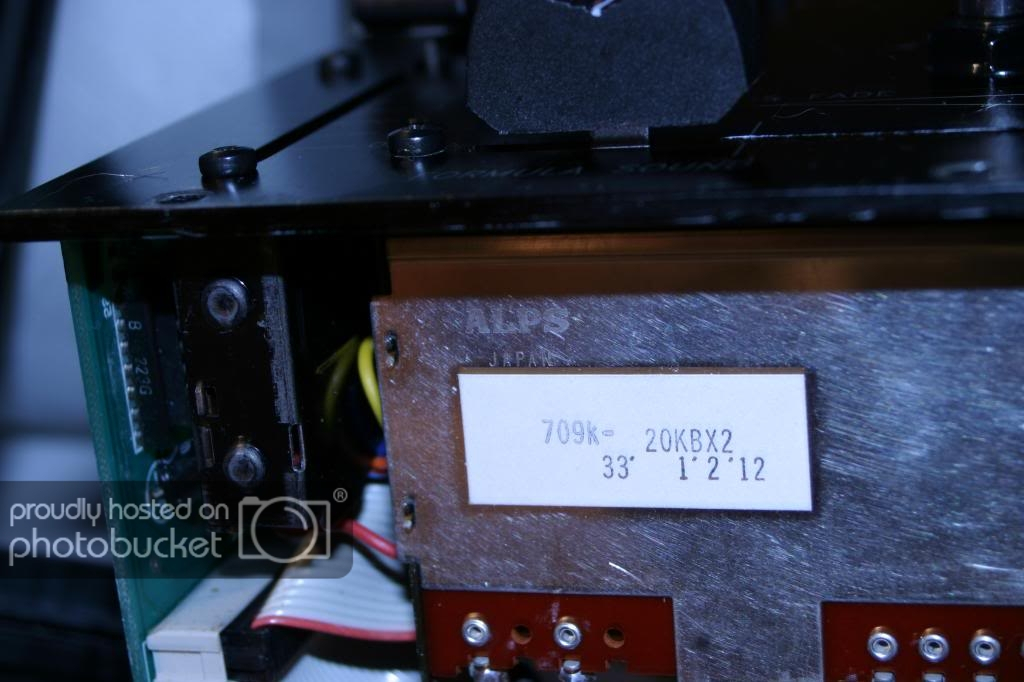

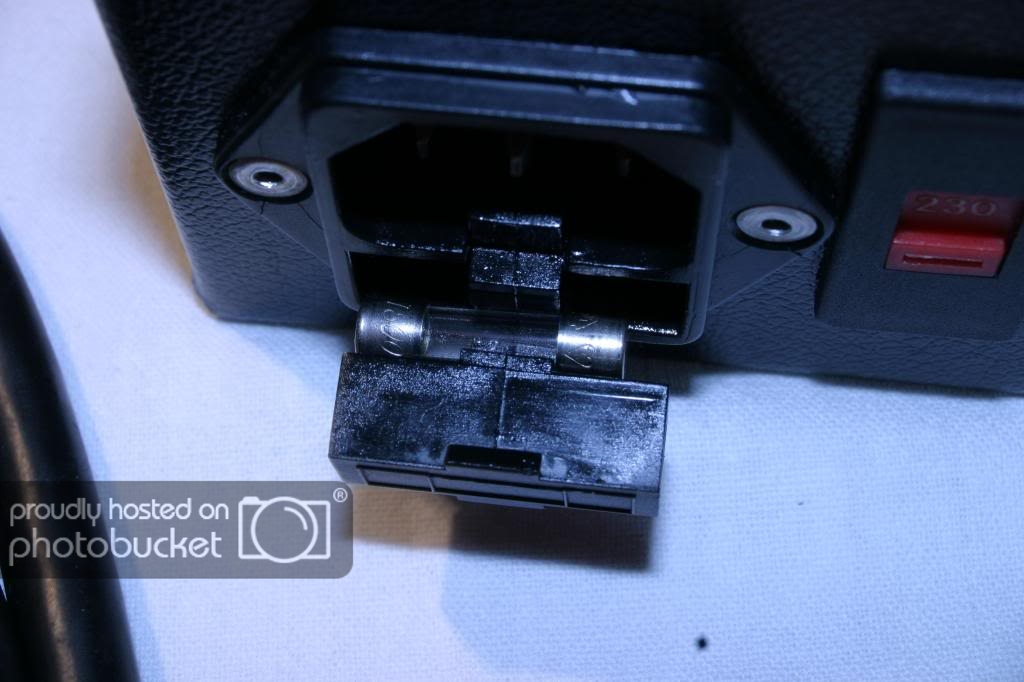

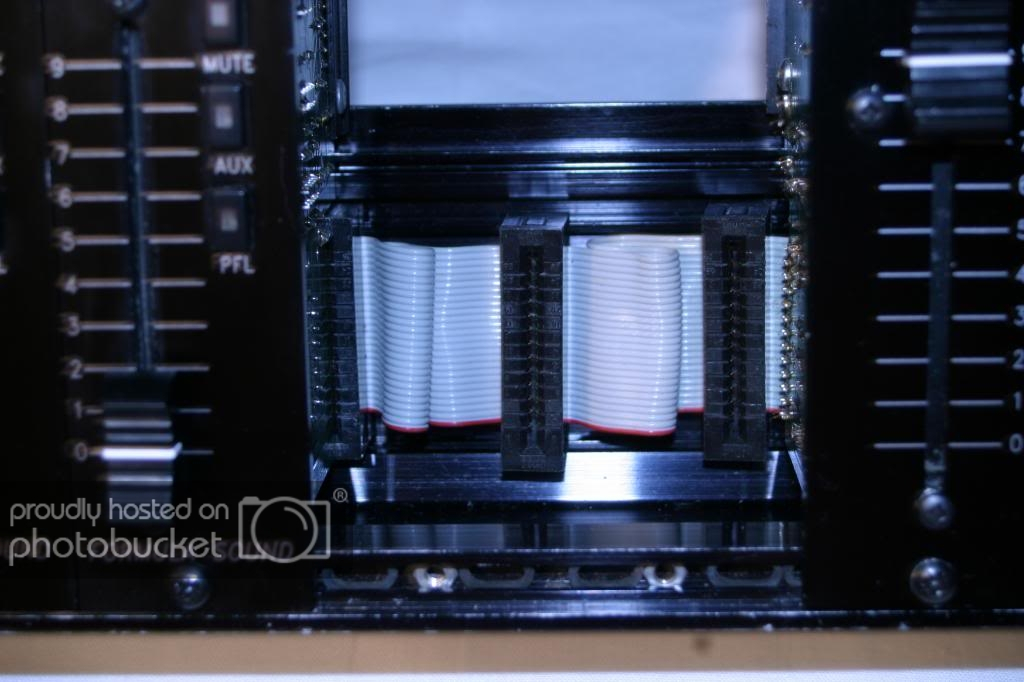

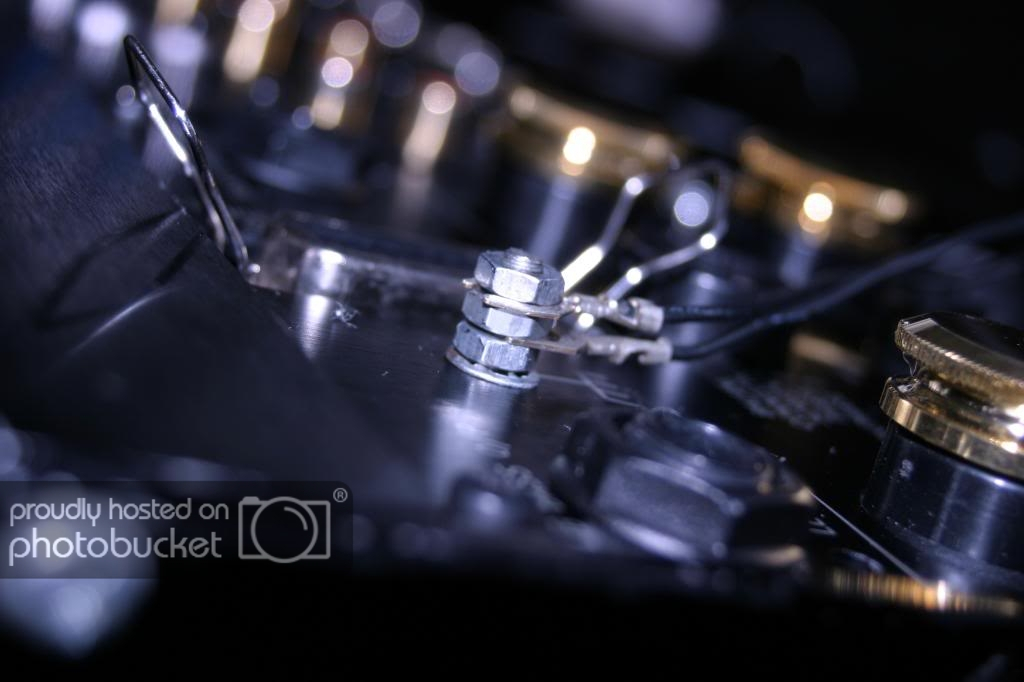

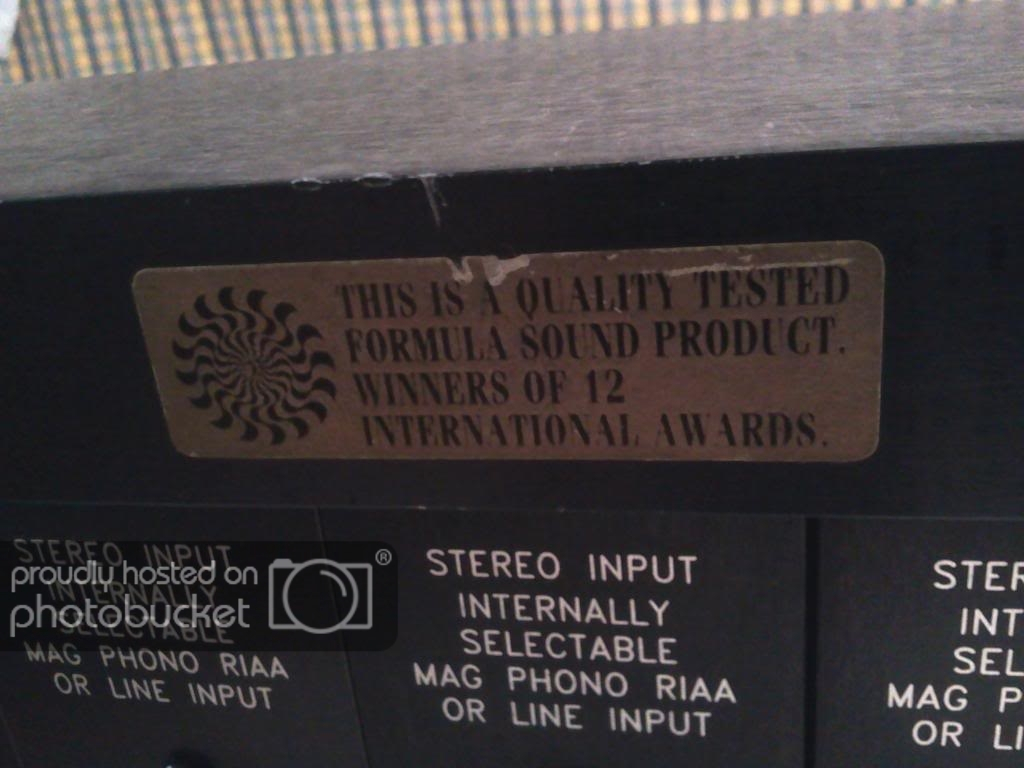

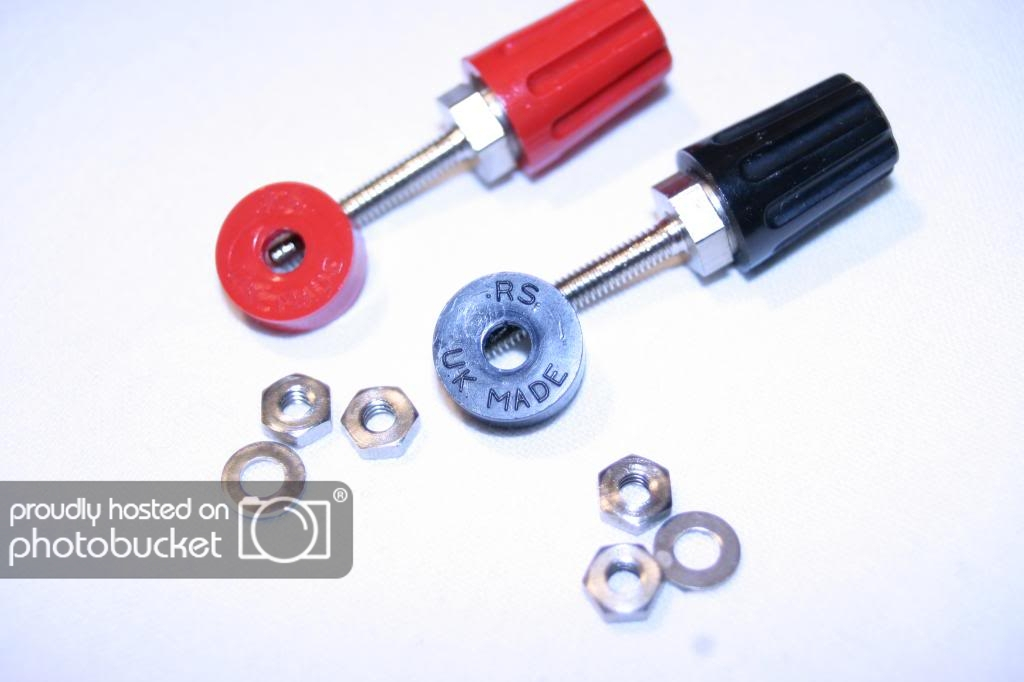

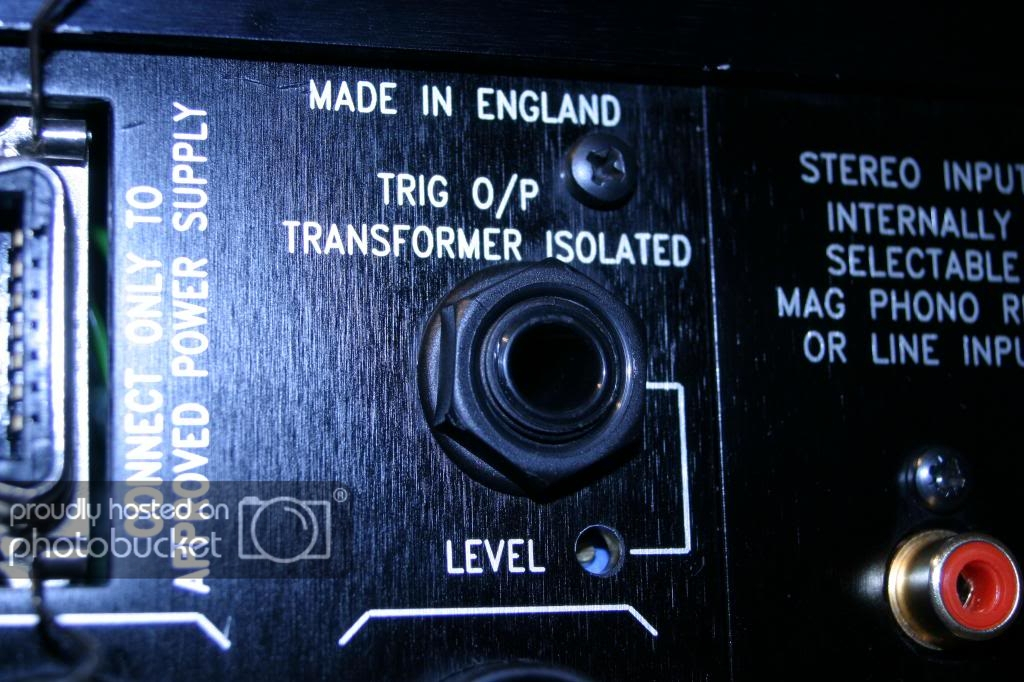

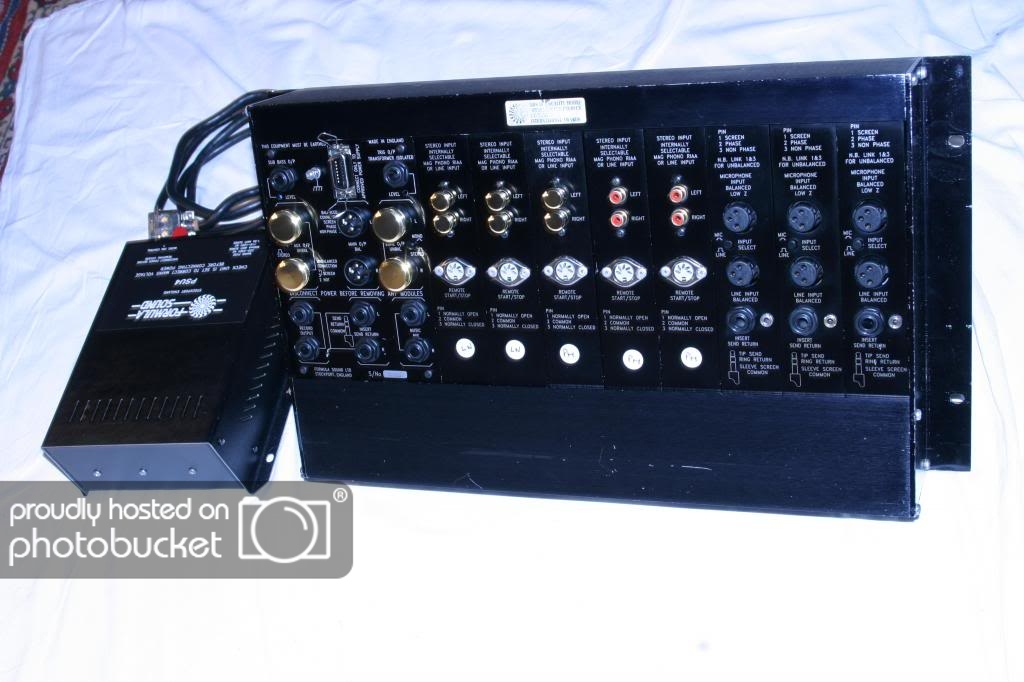

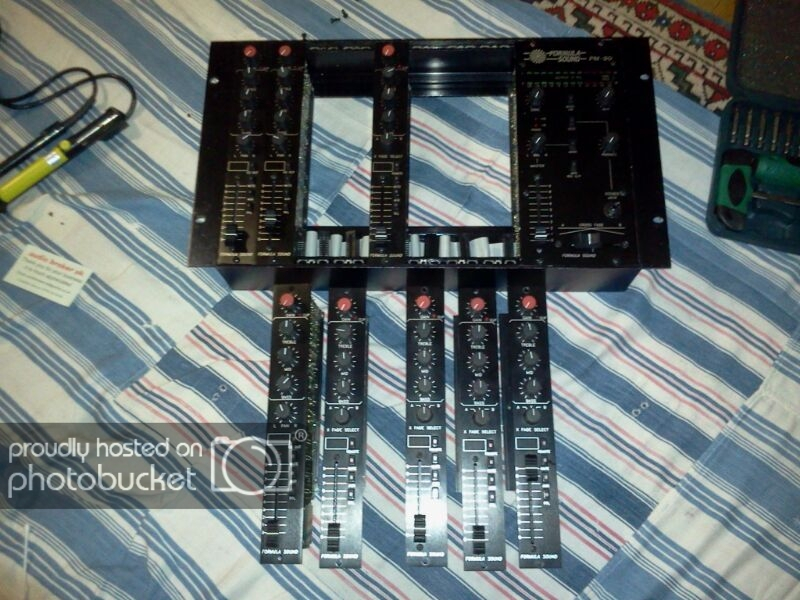

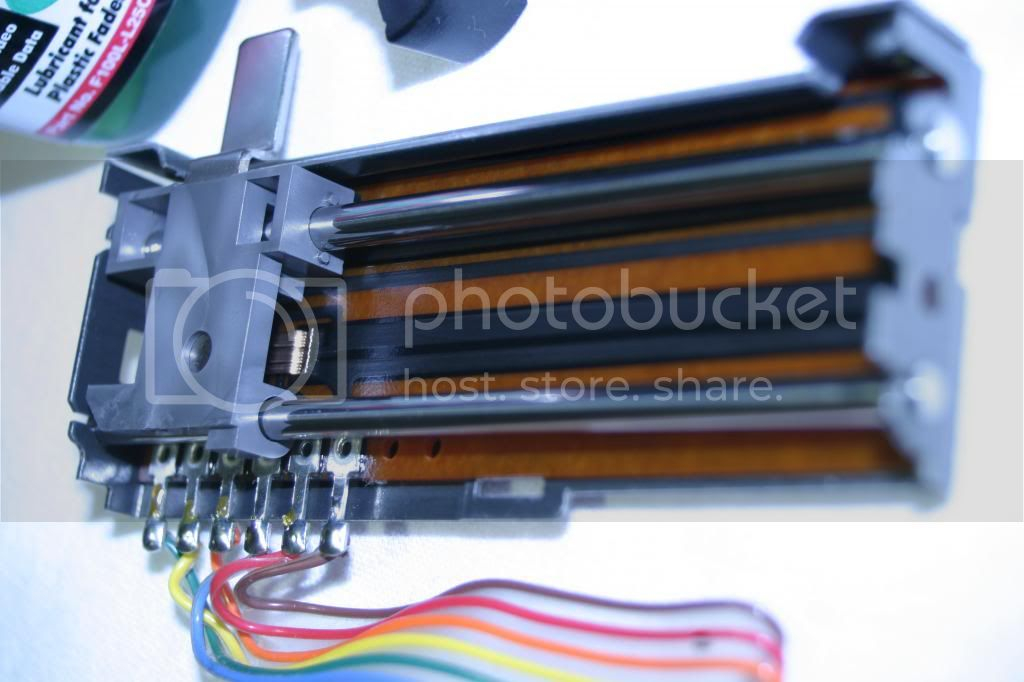

Asi empezaron en Formula Sound. con la mitica PM80 . Veis un despiece del canal line. el despiece total del pote de citec de 47k que tambien van montados en la pm90. El fader es el antimierda (ALPS vertical) pero es el que estoy montando yo ahora. El de que trae de serie es el mismo ALPS pero montado horizontalmente.

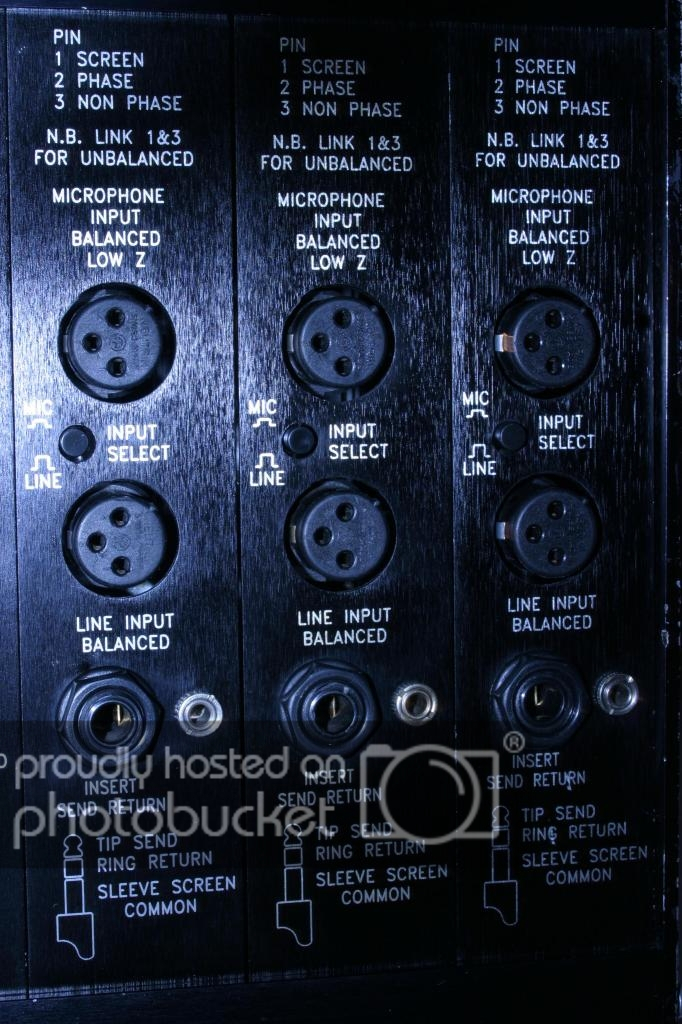

El faceplate es en aluminio como los de la pm90. Decir que los modulos NO son conmutable Line/Phono como sucede en la pm90. Se pedian o line,phono o mic. La posicion de la ecu es curiosa como los montaron, el bass esta en el treble y este , en el bass.
Archivos adjuntos ( para descargar)
Subir
2
one
#8 por one el 07/01/2014

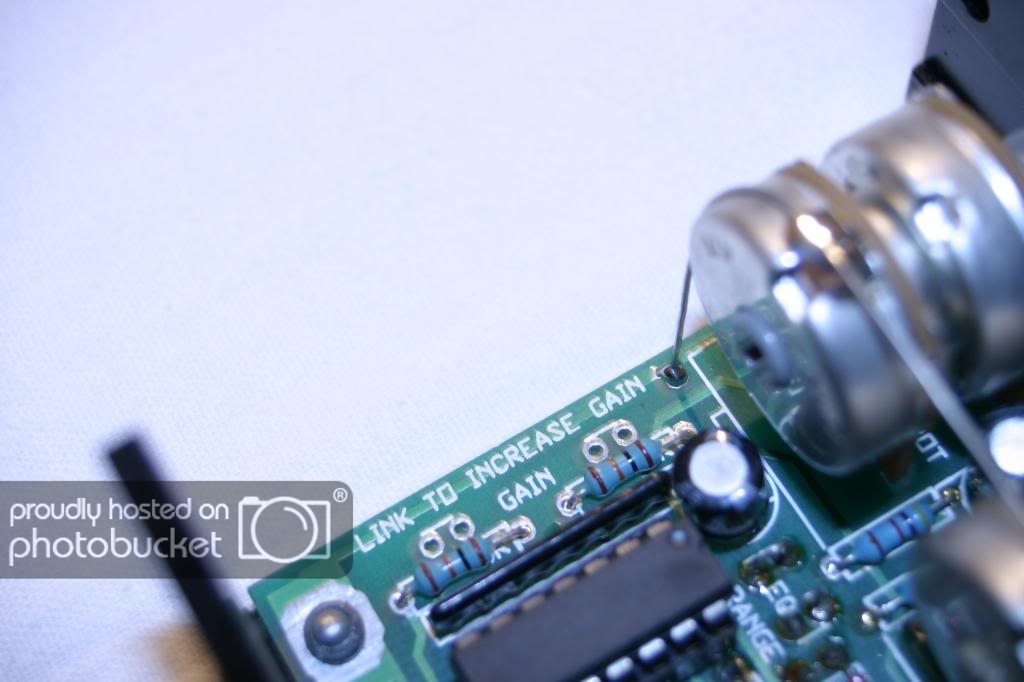

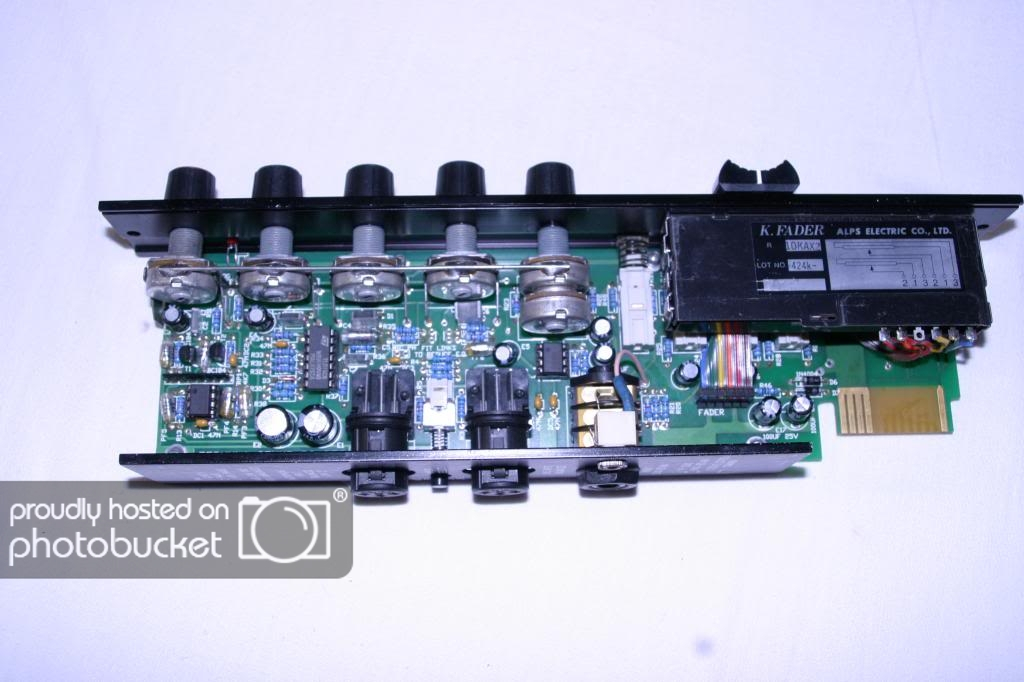

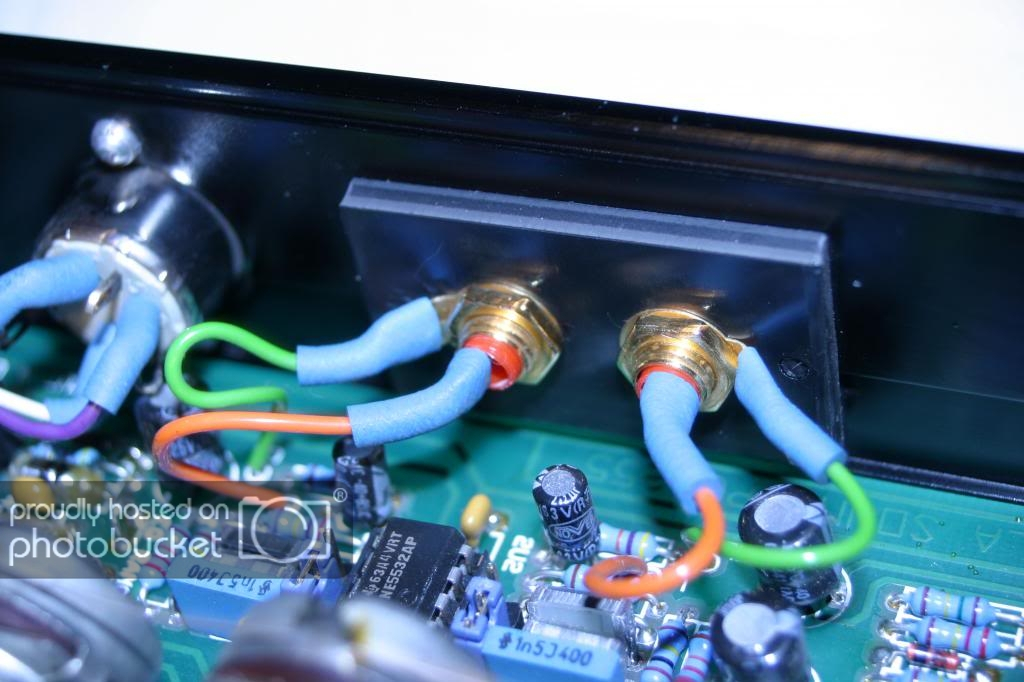

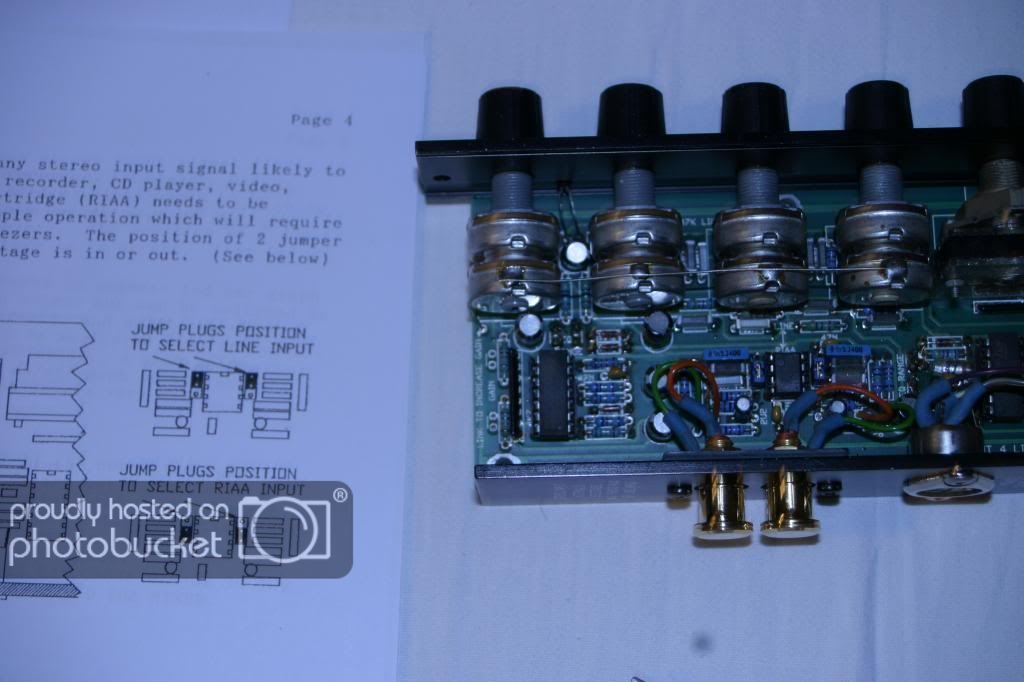

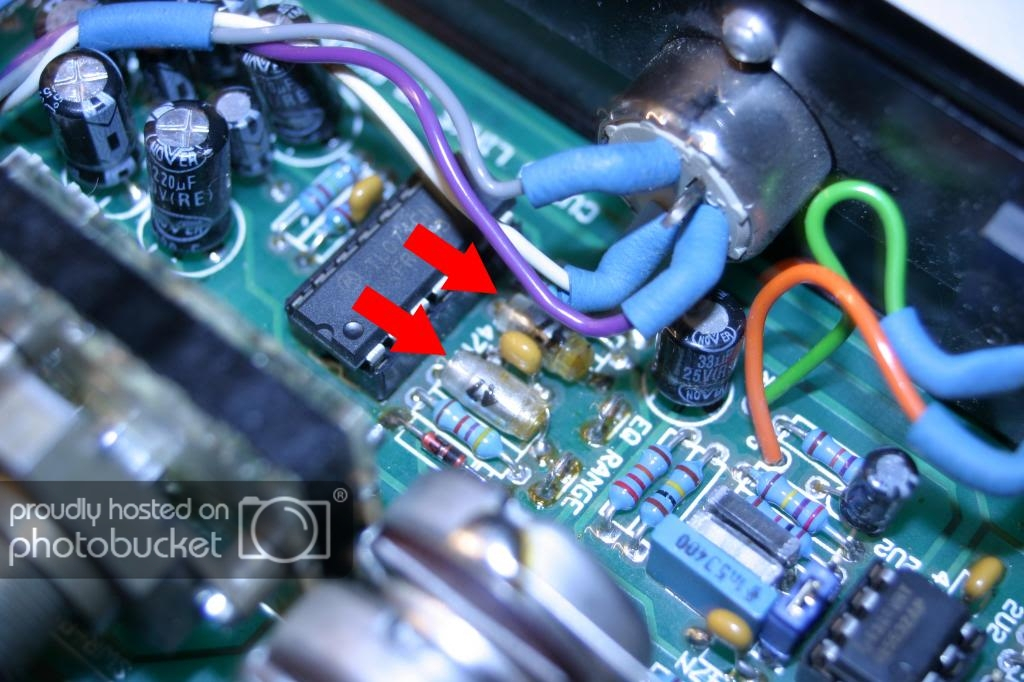

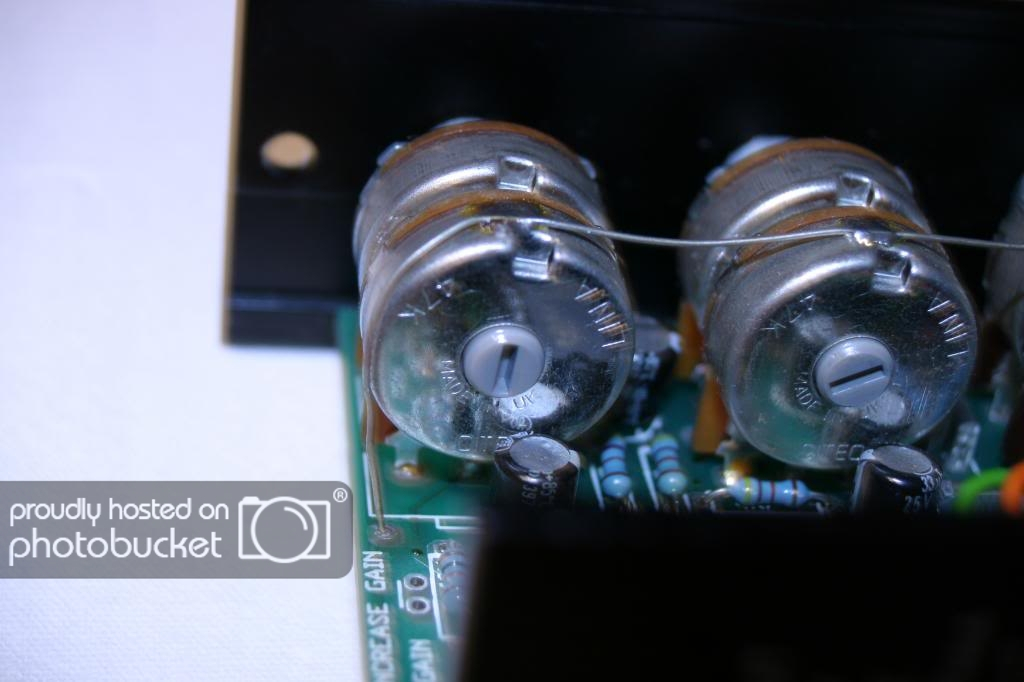

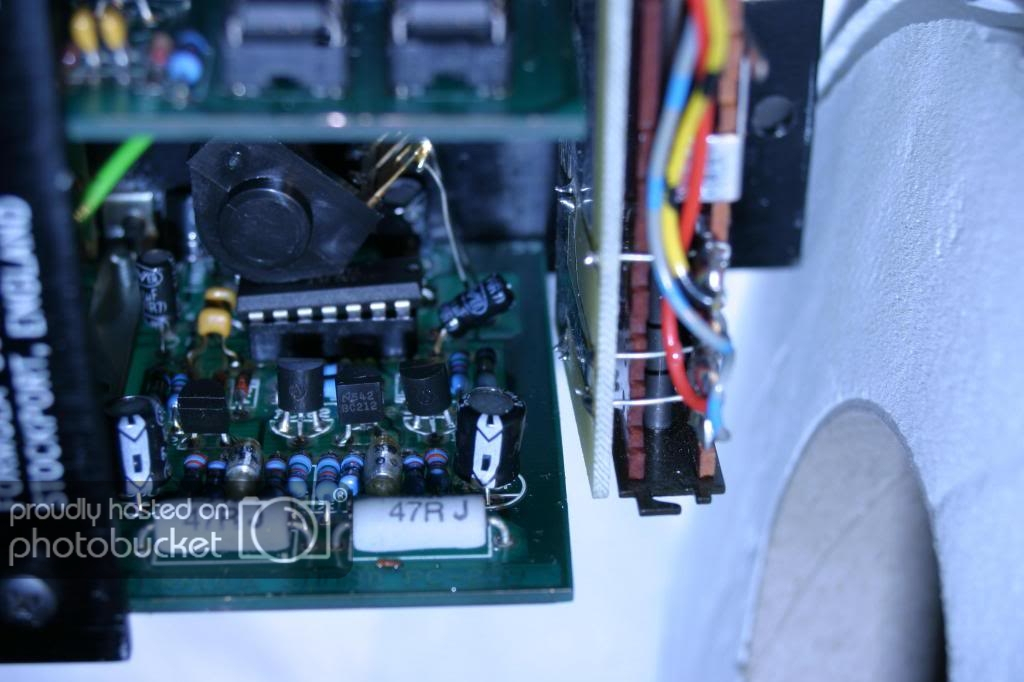

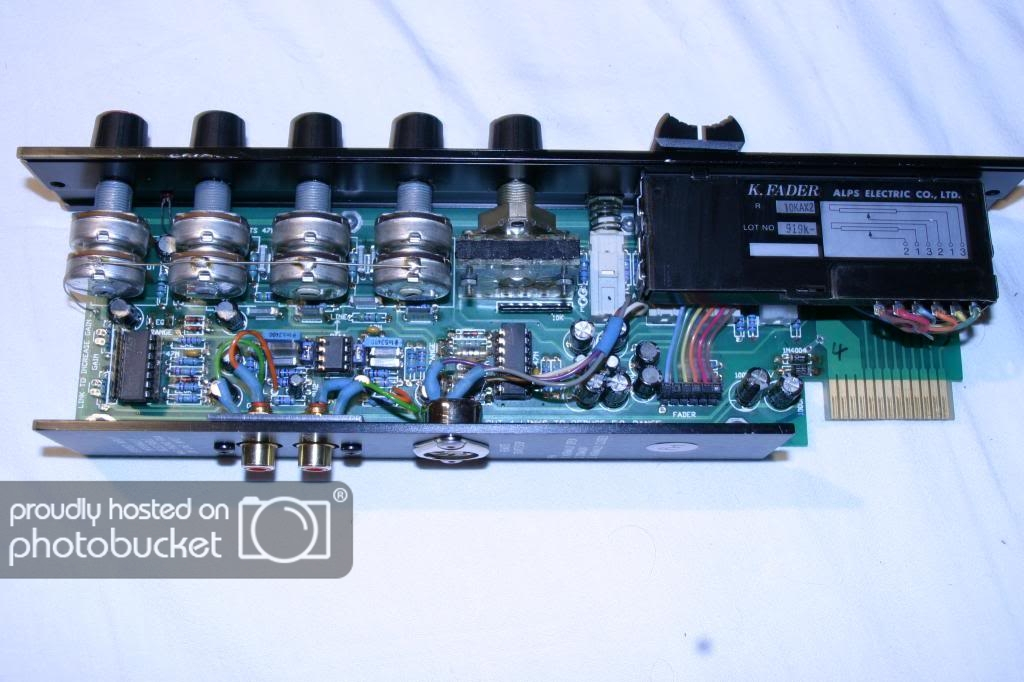

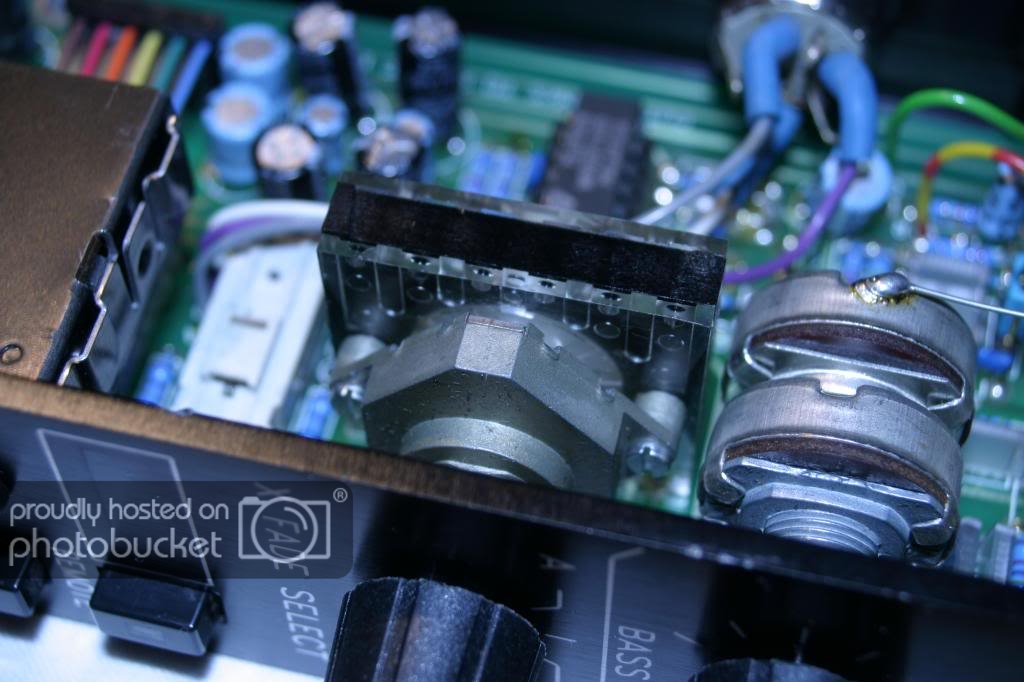

El modulo que veis que esta montado es un phono! :campeon: Que bien suena el hijoputa jajajaja
Subir
leotronic™
#9 por leotronic™ el 07/01/2014
#7

=P~ =P~ =P~ =P~ =P~ :yeah:

Que grande!!!! one!! por lo que veo la tienes en un estado impecable a la PM80 ehhh, todo se ve mas que correcto, preciosa por dentro, inclusive mas que por fuera :ook:

Pues eso one, mil gracias por postear fotos de tu querida FS PM80, a la espera quedamos de mas!! :hell:

:hola:
Subir
BrainKaos
#10 por BrainKaos el 08/01/2014
leotronic™ escribió:
Brain tienes mucho curro por hacer ehh
¡¡Señor, sí señor!!... :desdentado:

Formula Sound PM-90


Bueno, pues qué deciros de mi nueva mesa... es sencillamente magnífica, puro placer, sencilla, robusta como ella sola, y fácil de reparar:


Historial de premios (Awards):


:flores:

Disco & Club Trade International Poll Award 1985 Best Mixer Award for the PM-80
Disco & Club Trade International Poll Award 1986 Best Mixer Award for the PM-80
Disco & Club Trade International Poll Award 1987 Best Mixer Award for the PM-80
Disco & Club Trade International Poll Award 1988 Best Mixer Award for the PM-80
Disco & Club Trade International Poll Award 1989 Best Mixer Award for the PM-80
Disco & Club Trade International Poll Award 1990 Best Mixer Award for the System 2000
Disco & Club Trade International Poll Award 1991 Best Mixer Award for the PM-80
Disco & Club Trade International Poll Award 1992 Best Mixer Award for the PM-90
Disco & Club Trade International Poll Award 1993 Best Mixer Award for the PM-90
Disco Mirror Molson Beda Award 1993 PLASA Light and Sound Show
Product of the Year 1993 Special Commendation for the AVC2
Disco & Club Trade International Poll Award 1995 Best Mixer Award for the PM-90
Disco & Club Trade International Poll Award 1996 Best Club Mixer Award for the PM-90
The Entertainment Technology Award 1997 Best Club Mixer Award for the PM-90
The Entertainment Technology Award 1998 Best Club Mixer Award for the FSM-600
The Entertainment Technology Award 1999 Best Club Mixer Award for the FSM-600

Una de las primeras cosas que vi, fue esta vieja pegatina de la parte trasera, sacando pecho... :campeon:


Mixer: (traduzco un poco lo que hay en el manual)

La PM-90 es un mezclador compacto de producción con una construcción modular que contiene prestaciones técnicas ejemplares, con los más altos estándares de la ingeniería mecánica. Una selección de módulos permite a cada mezclador ser individual a las necesidades del usuario.

3 tamaños de chasis disponibles:

- 4 canales
- 8 canales (19 " montaje en bastidor)


- 12 canales


El sistema es totalmente modular, siendo cada módulo completo en sí mismo. Las conexiones a los diferentes módulos son a través de un cable plano flexible (BUS) de 26 hilos, de altas prestaciones que ofrece conectores chapados en oro.

Ok, aquí podéis ver el cable en cuestión, lleva múltiples conectores donde se insertan los contactos de los módulos que quieras enchufar:


y estos son los contactos de un módulo estéreo:


El chasis contiene la electrónica, por lo tanto, la actualización a un tamaño más grande de chasis es bastante sencilla.

De serie, el módulo de salida se monta en el extremo de la derecha del chasis, con los módulos de entrada dispuestos en cualquier orden a la izquierda.

Los módulos en blanco se insertan allí donde los módulos de entrada no sean necesarios:


Bueno, pongo un par de fotos de recién llegada a casa... :amor:


Instalados los isolators para las entradas RCA y salidas XLR:

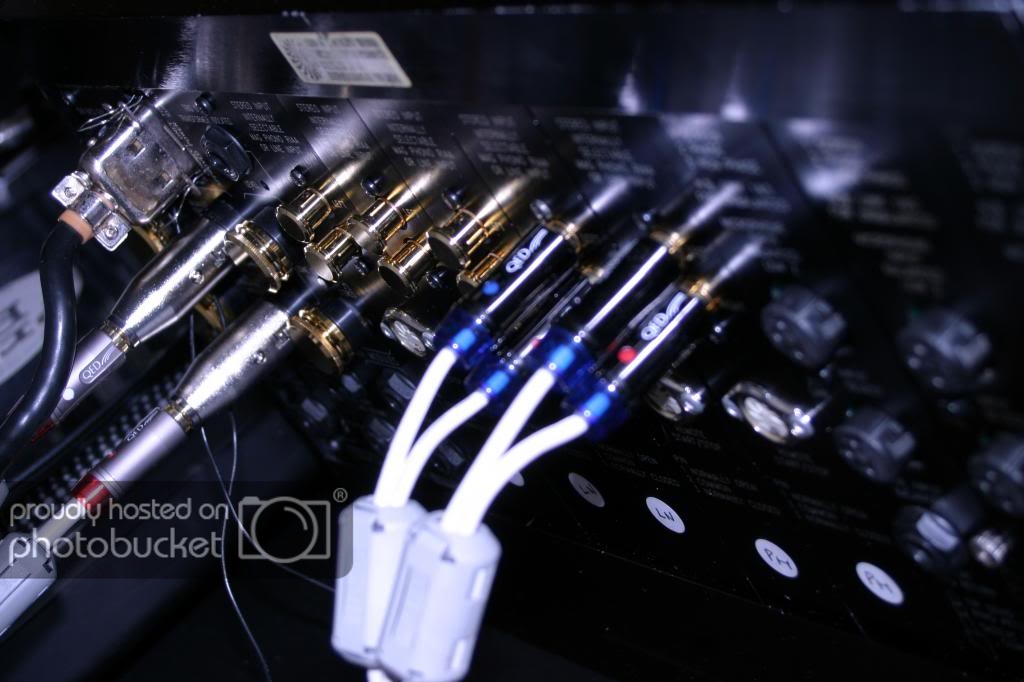

Primeras conexiones de pruebas, a falta de montar los nuevos cables XLR franchutes de Real Cable:


Aviso de que este mixer es muy similar a un LEGO, se desmonta y monta en bloques, incluso el propio chassis, que consta de 4 piezas (dos laterales, parte superior e inferior), de manera que es una delicia meterle mano a este maravilloso trasto.

Como véis, quitando uno de los laterales ya estamos viendo todo el percal...


y los módulos fuera tal cual... en bloque:


Una de las primeras cosas que tuve que hacerle, fue cambiar la configuración de los previos de LINE a PHONO (RIAA), simplemente usando un pequeño alicate:

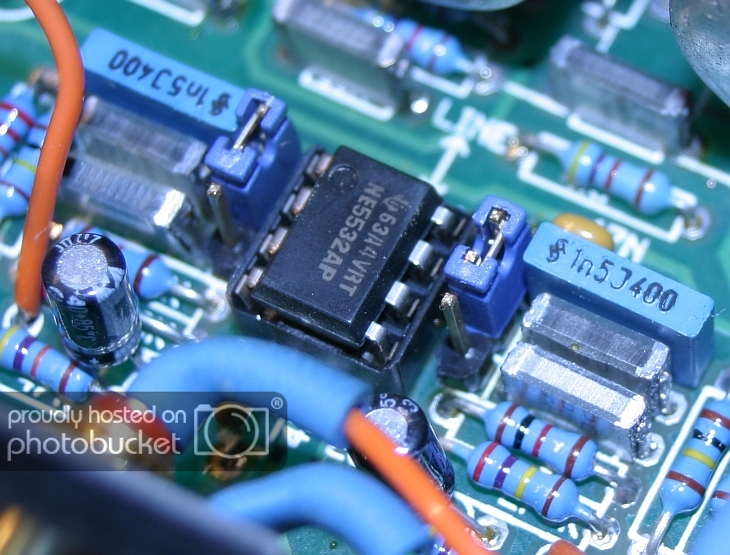

Se modifica la posición del jumper de color azul que está al lado del integrado de los previos, tal y como indica el manual:


Éste, al igual que en mi Rodec, es también un NE5532AP:


Una de las cosas que me sorprendió, fue ver lo que parecen ser condensadores de poliestireno o styroflex, que hasta ahora sólo los había visto en amplis y previos mega ultra caros, etc...


Los RCA de entrada de los módulos estéreo también están bañados en oro:


Todos los módulos estéreo por la parte de detrás:


Aquí la vista interna de un módulo estéreo:

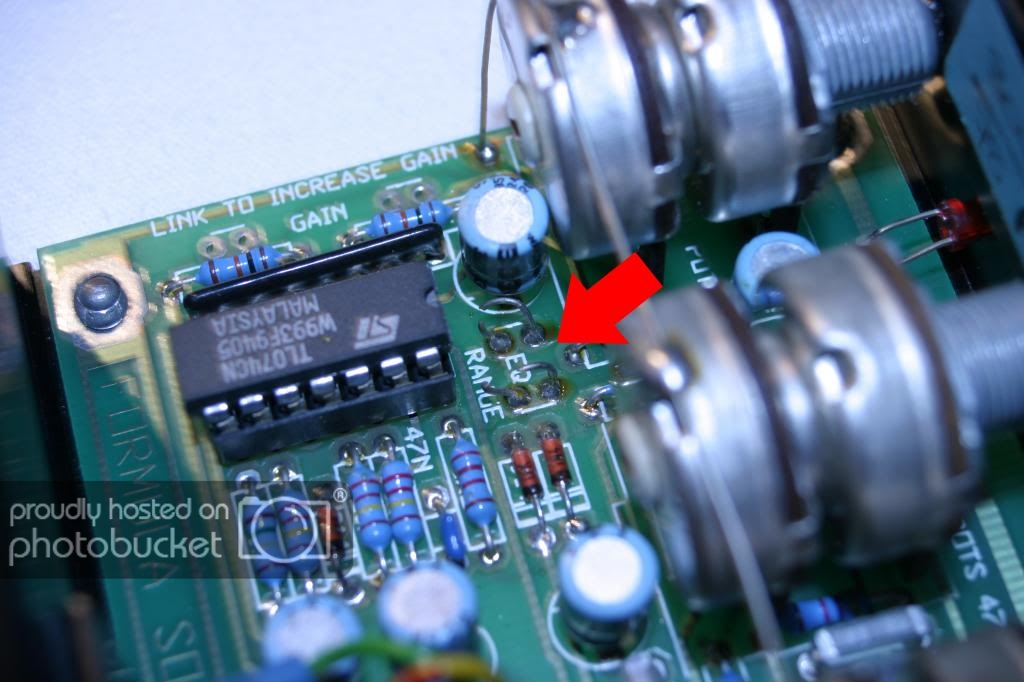

Otra cosa que me pasó, y que casi me da un ataque al corazón, fue que la primera vez que le meti música, al probar el ecualizador, me pareció súper débil, mucho... y pensaba en que menuda birria de EQ que no le mete nada de chicha... pero ¡já!, resulta que tenía todos los canales estéreo limitados a +5db. Esto se hace cortando unos pequeños puentes, identificados como "EQ range", y así es como me los encontré:

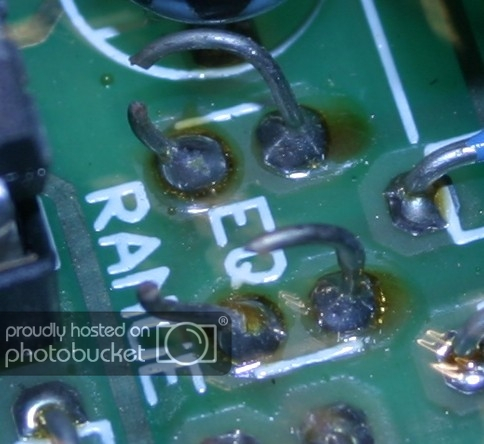

Ampliado un poco más:


Al principio no se me ocurrió hasta que caí en la cuenta, porque recordaba haberlo leído en el manual, pero nunca pensé que estuviera limitada... lo que ocurre que este mixer viene de una empresa de alquileres de equipos de audio, y claro, para que no revienten el equipo, procuran limitar ya desde el principio (digo yo). De modo que quité todos esos puentes rotos, y volvi a soldar unos nuevos, y tachán!! la EQ había recuperado toda su fuerza, y vaya que sí, es una EQ bestial, letal diría yo... realmente potente, y con un desarrollo único, es otro rollo.

Al hilo de esto, también existe la posibilidad de dopar la ganancia de cualquier canal al doble, es decir, de los +-10db que tienen de normal, hasta los +-20db. Esto se hace mediante el mismo sistema de puentes que lleva la EQ, sólo que éstos por defecto no vienen instalados, y para duplicar la ganancia hay que ponérselos:


* Una cosa muy curiosa para mi, que tampoco sé si es normal, es que para que el LED rojo de "peak" se encienda a causa de un exceso de señal, hay que hacer el bestia de sobremanera. Sólo lo he logrado una vez, y fue con toda la EQ a tope, la ganancia al máximo y con un vinilo en concreto... :-s

En fin, luego está el módulo de "micro", de los cuales tengo tres instalados como este:


Estos sí que traen bien de poliestireno y tal...


* NOTA * Los potes ya no son dobles al no ser necesario el estéreo excepto en el pote del balance.

La parte trasera de los módulos de micro:

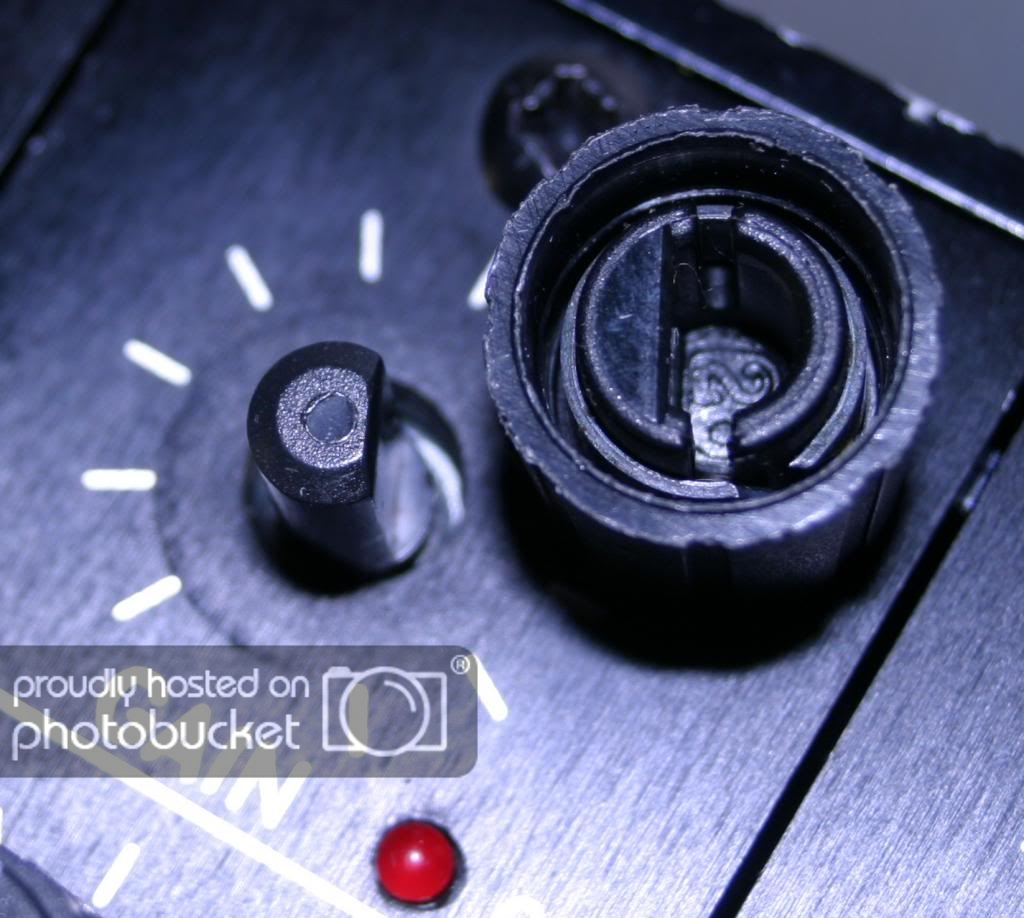

Por otro lado, llama la atención el grosor de los Knobs, pero os aseguro que son muy cómodos de manejar:


Los potenciómetros de la EQ, ganancias y demás, al contrario que en otros mixers, como Rodec, no los tienen atornillados a la chapa o faceplate de la mesa, pero bueno, se los nota fuertes, y no he visto problemas en ningún sitio por este motivo, pero sí que es mejorable:


Dichos potes son de 47K, dobles (estéreo), y fabricados en U.K por CITEC:


Los faders son los ALPS K-Fader estándar de 60mm de recorido, usan pistas de carbón, aguantan 100.000 ciclos, y valen un pastizal:


Vista del interior:


+ Info: http://www.alps.com/WebObjects/catalog.woa/E/PDF/Potentiometer/SlideMixers/RSK/RSK.PDF

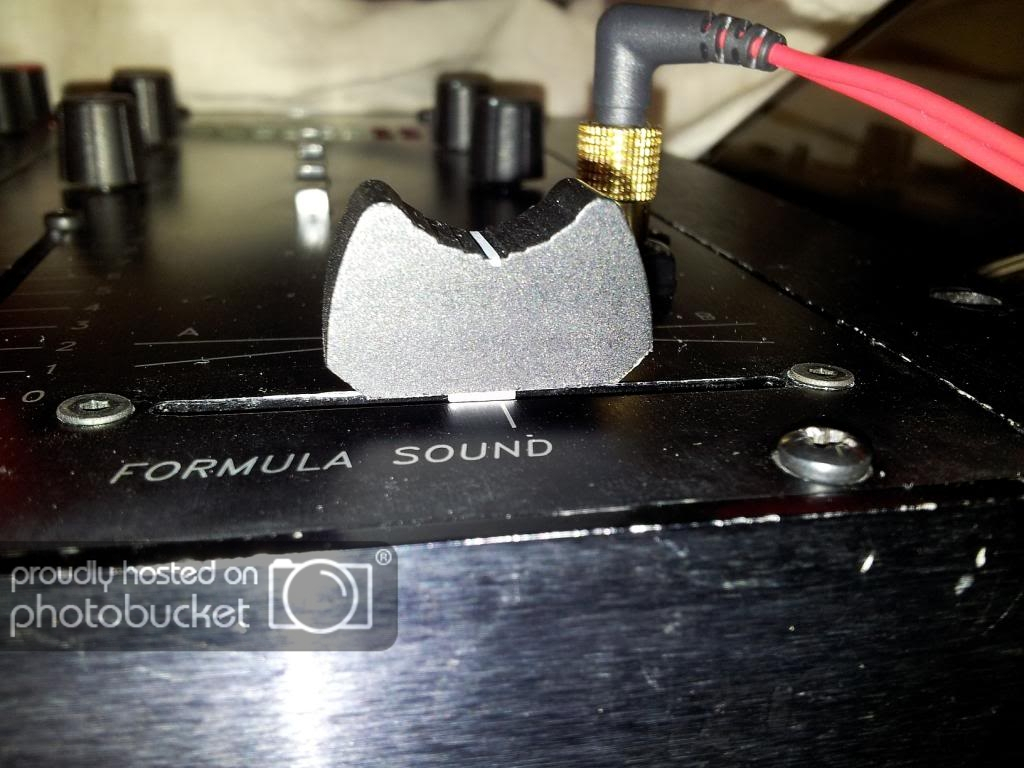

El crossfader también es de ALPS, bastante tocho, que va de perlas... yo que siempre tuve unos crossfaders muy pestilentes, este es el primero decente que tengo... que corta el sonido en los extremos, y que desliza suave, suave...

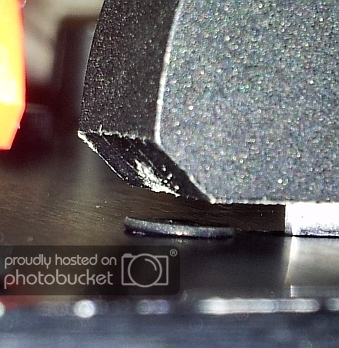

El único problemilla era que el Knob, de vez en cuando, pegaba en los tornillos de sujeción:


De modo que para solucionarlo, los cambié por unos de cabeza avellanada, y también le meti con la broca a los dos agujeros para que los tornillos quedaran a rás de la chapa:


Uno de los componentes que más alucinado me dejó fue el conmutador para asignar el crossfader, pues tiene una construcción muy robusta, viene dentro de un armazón sellado, y puedo dar fé de lo bien que se acciona, es la crema:


:babear:


Por cierto, cuando desactivas el crossfader, aumenta la señal del master un webo y medio, y creo que hasta suena incluso mejor, lo cual es bestial... muy bruto.

Aquí tenéis el módulo master tomando el aire, antes de ser sometido a una intensiva revisión y limpieza interior:


Hice bien en mirar, porque había un integrado (chip, IC) que se estaba saliendo de su zócalo... [-X


Un par de multiplexores de Motorola... :mrgreen:


La trasera del módulo master:


Además de las típicas salidas de audio, alguna que no había visto antes, como esta entrada para un transformador de aislamiento, que por lo que pude investigar, suele ser parte de la instalación junto a una mesa de luces:


Y esta que. personalmente, no había tenido nunca, pero me mola... el "SUB BASS"... yeah! :cascos:


* Aprovecho esta foto en la que se ve la superficie y textura del aluminio, para recordar que no hay serigrafía impresa, sino que han tintado de negro el aluminio mediante un proceso de anodización. Las letras son el propio aluminio pero sin el tinte negro, no sé si me explico.

La toma de tierra:


Y bueno, en plan detalle, conseguí una set de pegatinas para identificar cada módulo. Para eso hay un pequeño cuadrado dibujado en cada módulo.

Son estas:


Fuente de alimentación:

El mezclador requiere de una fuente de alimentación externa que proporcione alimentación regulada a +18v/-18v, y +6v.

Una fuente de alimentación adecuada, la PSU4, está disponible. Esta tiene protección contra corto circuito y cuenta a su vez con encendido lento, para una fiabilidad extra. La unidad está diseñada externamente para operar desde 220v -240v AC o 110 -120V AC.

Esta fuente de alimentación debe estar conectada a una toma de tierra en buen estado y debe gozar de una ventilación adecuada siempre. Nunca cubrir la fuente.


Aquí tenéis las tripas de la fuente... :ook:

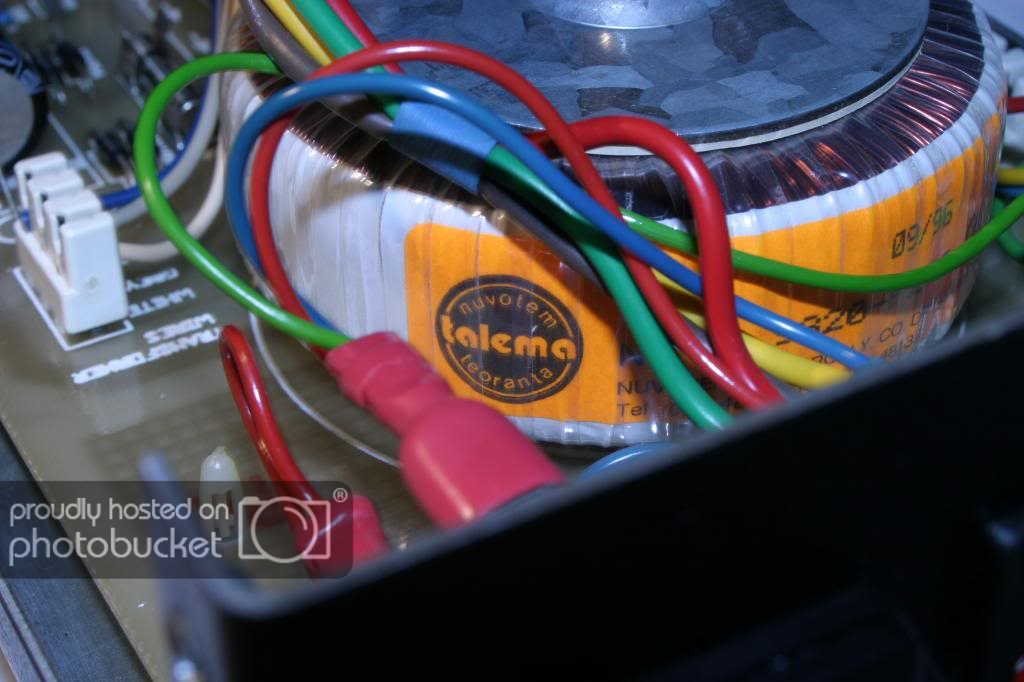

Lleva un transformador del fabricante irlandés Nuvotem Talema, al igual que la Rodec MX180 MKIII.


Va montado sobre varias capas de aislamiento, tanto en la parte de abajo como en la superior, de tal forma que esté bien aislado del resto.

Tres capas de aislante arriba:


Tres capas de aislante abajo:

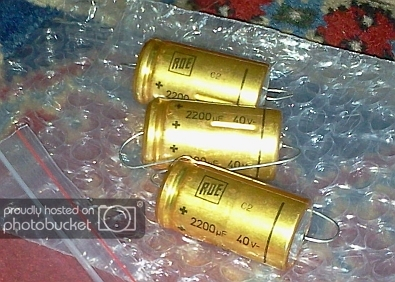

Los condensadores son del fabricante NoVer, también Inglés. Lleva tres electrolíticos gordos de 2.200uf/40v para el filtrado principal, dos de 100uf/63v para las salidas de +18v/-18v, y un tercero de 100uf/25v para el raíl de los +6v. Hablo sólo de los electrolíticos, porque son los que necesitan ser renovados, ya que se secan con el tiempo (años, de 10 a 20 aprox, según el uso).

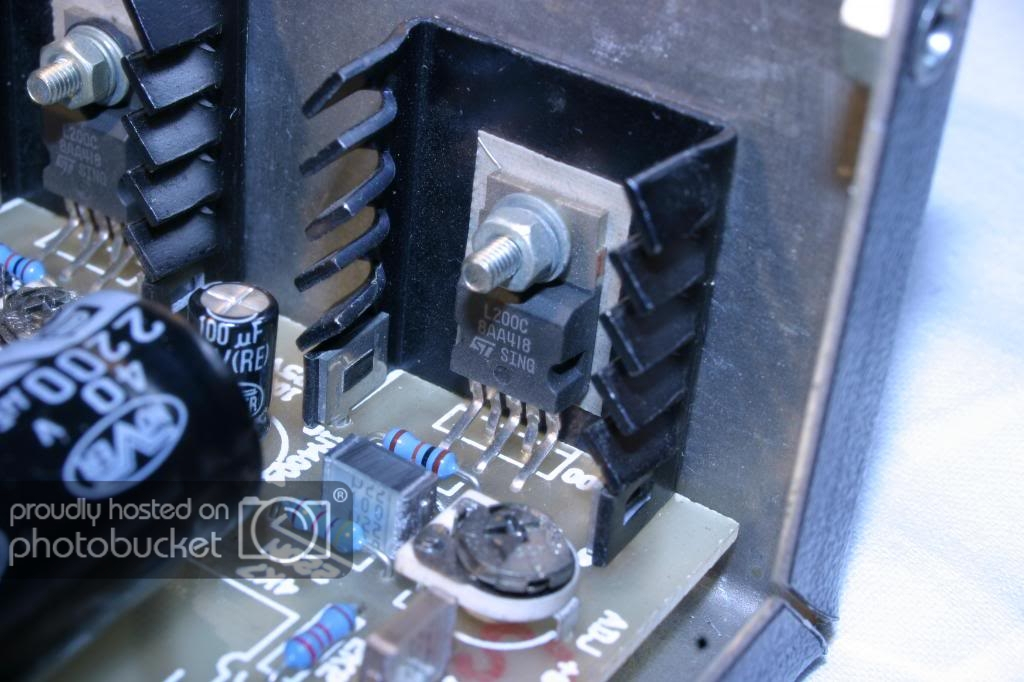

Los reguladores de tensión son los míticos L200, y cada raíl de alimentación lleva un trimmer para ajustar manualmente el voltage:


Lleva un fusible de 1A en el raíl de +6v, uno de 2A en el de +18v, y otro también de 2A en el de -18v:


Los dos condensadores azules no son los originales, estos son unos Philips, que van muy bien también para montar filtros, y los otros tres de cikir negro, también de la foto anterior, los cambiaré por unos nuevos de ROE:

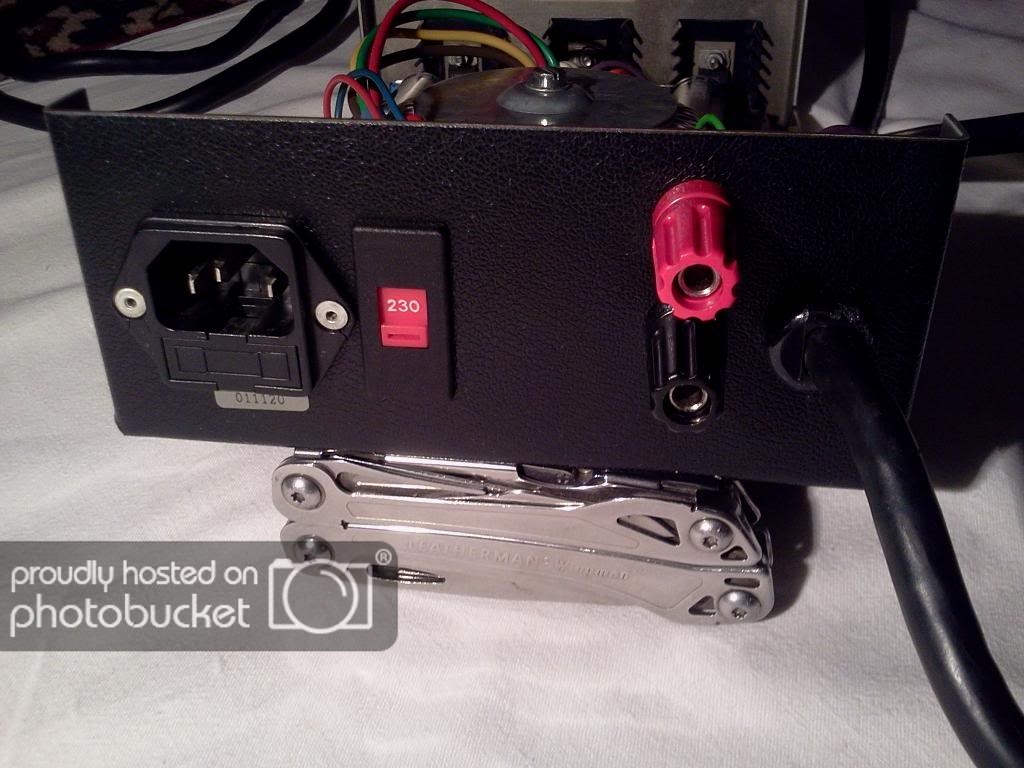

Ah, también lleva otro pequeño fusible escondido en la entrada general, de 800mA, al que se accede tirando de una pequeña tapa en el frontal:


Luego tiene un par de bornas en el frontal, que según estuve leyendo, son para conectarlas a un sistema de alarma anti-incendios, de tal forma que el mixer se apague al instante si recibe una corriente en esas dos bornas:


Las bornas estas, estaban realmente sucias, así que las limpié, y para mi sorpresa resultó que también están hechas en U.K... :D

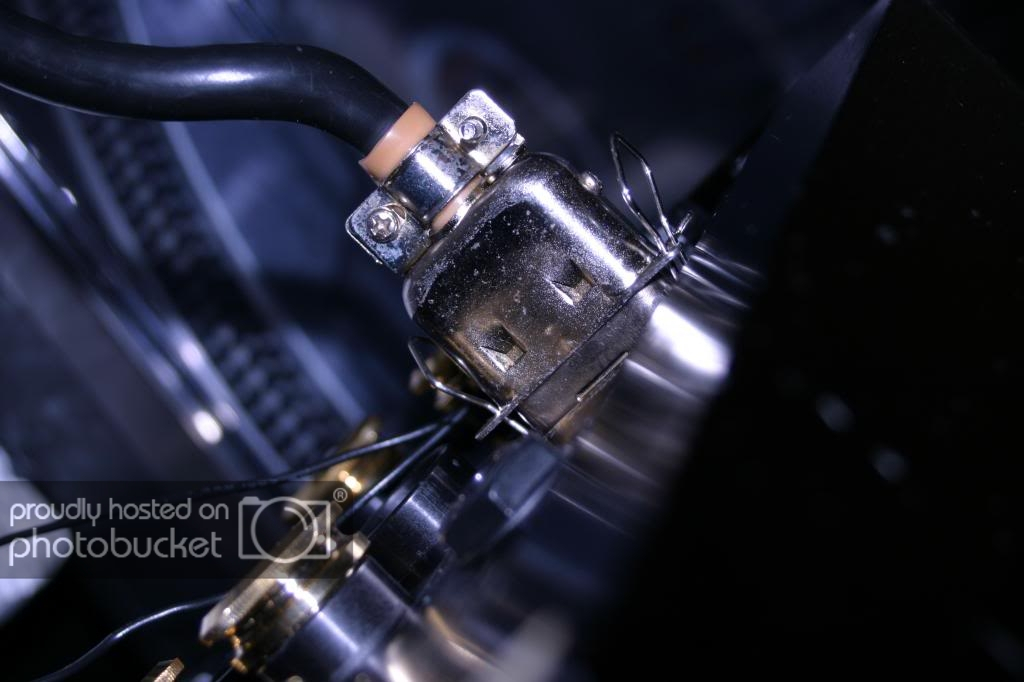

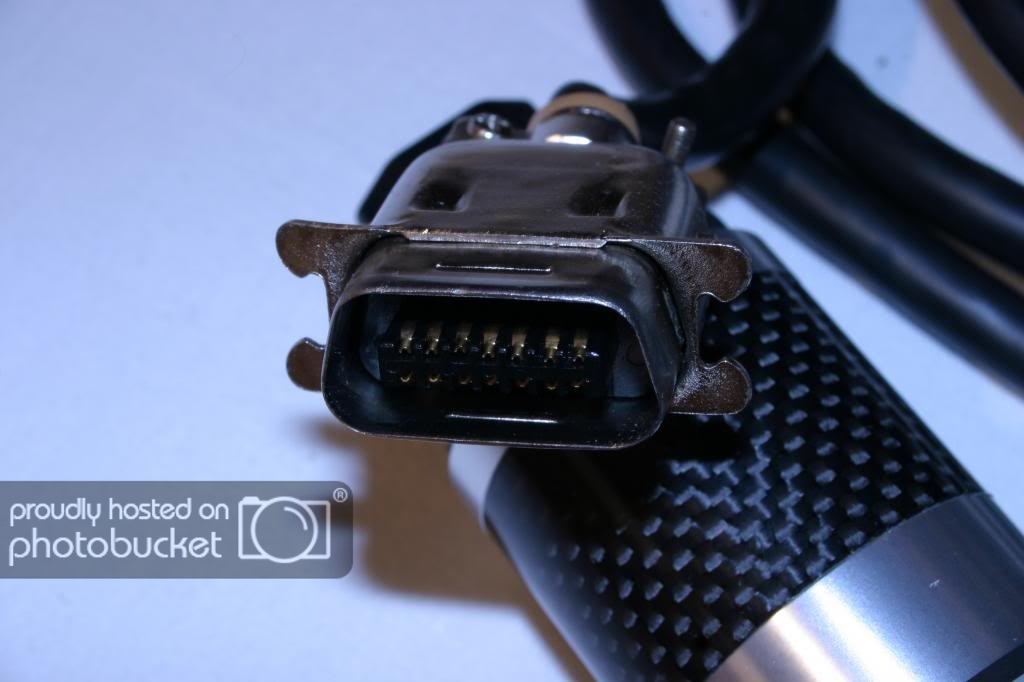

La fuente se conecta al mixer mediante un conector de tipo Centronics, empleado en todo tipo de cacharros con puerto paralelo, como impresoras, escáneres, etc...




Sobre este tema del conector, si tenéis una PM-90, lo más seguro es que como a mi, os faltasen esas dos pequeñas pestañas metálicas que aseguran el cierre del conector. No hay problema, en cualquier tienda de informática los encontraréis (yo se los quité a una vieja impresora que tenía en el trastero).

Al encender la fuente, se le enciende un LED, y al mismo tiempo, la mesa te indica con otros dos LED's que las tensiones de la fuente son correctas:


En fin, señores, seguro que algo me dejo, pero de momento ahí queda eso... ah, casi se me olvida, adjunto también el manual en PDF, que está chungo de encontrar... :ook:

leotronic™ escribió:
me encantan tus pantuflas tanque
jajajjaja... ya sabes que encantan los tanques, desde pequeño además...


:juas:

Un abrazo a todos,
Archivos adjuntos ( para descargar)
Formula Sound PM-90 - Users Manual.pdf
Subir
8
TheOscarmm
#11 por TheOscarmm el 08/01/2014
Madre del amor hermoso o_O o_O o_O
Subir
1
Resistance
#12 por Resistance el 08/01/2014
Autentico Brain!! :campeon:

Mas de uno me entendera mejor ahora cuando hablaba tan bien de esta pedazo de formula,...que por suerte pude retirarla de la venta para quedarmela... 8)
que calidad....!!!

_gracias Brain por este pedazo de aporte que nos has regalado figura...es de agradecer....solo nos queda grabarnos un set y subirlo ha hispa para que vean como rulan nuestros tankes pm90 :tambor:
:dj:
mi mas sincera enhorabuena
:yeah:
Subir
1
Victor-AG
#13 por Victor-AG el 08/01/2014
Resistance escribió:
solo nos queda grabarnos un set y subirlo ha hispa para que vean como rulan nuestros tankes pm90 :tambor:


A ver si es verdad porque en hilo de sesiones la unica Formula Sound que suena es la de Leo :silbar: :desdentado:
Subir
1
Zitro mod
#14 por Zitro el 08/01/2014
¡Henorme ilo! Digooo, ¡enorme hilo! (es que he cambiado el módulo de las haches)

Veo en alguna fotillo por ahí que aparece de nuevo nuestro amigo el TL074, aparte del que mencionabas, el NE5532AP. Y sigo diciendo que alguna vez me gustaría probar a meterle el TL2072 (aunque creo que es dual, no cuádruple como el 074), o el OPA2604, de los que hablábamos en el hilo de las Rodec.

Además, veo que en las FS van montados sobre zócalo, así que sería muy muy fácil. Y sé que te va a gustar, pillín...
Subir
1
QuinLanVos
#15 por QuinLanVos el 08/01/2014
felicidades por el hilo y por el pedazo de curro k os estais pegando, yo he trabajado con la fm600 en 2 locales y debo reconocer k la calidad de sonido era brutal, aun estando reventadas como estaban... los aguilillas de mantenimiento estaban esperando a k el jefe kisiera cambiarlas para repararlas y kedarselas... Ahora entiendo pq...

Un saludo!!
Subir
1
Hilos similares
Nuevo post

Regístrate o para poder postear en este hilo
