Teclado Casio CTK5000 roto? Arreglo?

juliomol
#1 por juliomol hace 2 semanas
Muy buenas a todos, espero ser el lugar adecuado de postear esta duda, de lo contrario por favor moved el post, gracias

El tema es con mi teclado Casio CTK 5000, al que tras una serie de desafortunados tirones se le rompio la entrada de jack del pedal de sustain.

Presupongo que eso se puede arreglar, pero desocnozco el nombre de las piezas, si hay que soldar o que hay que hacer. Está la entrada desnuda con las dos clavijas de metal, que logicamente cuando se ponen con el jack funciona, pero que en cuanto se deja suelto sin agarrar no hace contacto y se suelta.

Alguien me podría ayudar?


Muchas gracias!!
Subir
juanma70
#2 por juanma70 hace 2 semanas
juliomol escribió:
Presupongo que eso se puede arreglar, pero desocnozco el nombre de las piezas, si hay que soldar o que hay que hacer. Está la entrada desnuda con las dos clavijas de metal, que logicamente cuando se ponen con el jack funciona, pero que en cuanto se deja suelto sin agarrar no hace contacto y se suelta.


No entiendo muy bien lo que comentas, ¿hay que sujetar el jack para que haga contacto y funcione?.
Lo más probable es que el conector hembra de la entrada de pedal de la parte trasera de tu teclado se haya roto o se haya desoldado de la placa de circuito impreso. Alguien que repare equipos de audio podría arreglártelo, casi seguro habrá que soldar.
Subir
juliomol
#3 por juliomol hace 2 semanas
Muchisimas gracias por tu respuesta!

Si, el tema es que la parte de entrada, la hembra se me rompió, creo que realmente lo unico que se rompio fue un plastico gordito que es como el que sujetaba el jack, entiendes?

Es como si se rompiese la tipica tuerca metalica en un amplificador o algo asi, como que el mecanismo ha de estar bien pero no se mantiene fijo. Hay alguna pieza o algo que pueda comprar?
Sino, en alguna tienda deberian poder repararmelo sin problema?

Muchas gracias de nuevo!
Subir
juanma70
#4 por juanma70 hace 2 semanas
#3
Seguramente se pueda comprar la pieza, si fuera necesario. El tema es saber si hay que reparar alguna soldadura y si lo podrías hacer tú mismo o si es mejor llevarlo a un técnico.
Pon una foto, si puedes, donde se vea mejor lo que ocurre, como p. ej. qué tuerca puede faltar, para poder orientarte mejor.
Subir
juliomol
#5 por juliomol hace 2 semanas
Esta es la clavija en cuestion,como puedes ver esta rota la entrada de plástico.


Muchas gracias por tu ayuda!
Archivos adjuntos ( para descargar)
WhatsApp Image 2018-07-08 at 6.19.46 PM.jpeg
Subir
kamikase ♕ ♫
#6 por kamikase ♕ ♫ hace 2 semanas

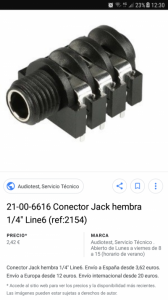

Necesitas el repuesto de plug 1/4 hembra, desoldar el quebrado de la placa y reemplazarlo por este otro.

El de la foto es de tres contactos, necesitas el de dos.
Archivos adjuntos ( para descargar)
Subir
juanma70
#7 por juanma70 hace 2 semanas
#5
Exactamente lo que ha dicho kamikase. Si no tienes práctica mejor que lo lleves a un técnico.
Subir
juliomol
#8 por juliomol hace 1 semana
Muchisimas gracias a los dos, es un gusto tener a gente tan agradable a la que recurrir! Dios os lo pague con muchos Clavia Nord gratis! :)
Subir
