Usuarios Synthesizers.com

Papaver
#61 por Papaver el 19/09/2008
thalassa escribió:
Sonido2 escribió:
No tengo tiempo de postear y este hilo abierto ja jaj a!


Te bajas gratis el software lo disenas, le das al order y en una semana en casa.


yo lo conozco, pero lo malo es que para paneles de synthesizers.com no sirve ( o eso creo ) porque son distintos, pero para motm es cojonudo.



Si que te sirve. Tu te haces el diseño, o te lo descargas de alguien que lo haya hecho, con las medidas para tu modular (grueso, agujeros del rack,...). Lo malo es que te la clavan! Por un panel para el VCO del Oakley que es el mismo formato que el MOTM, con 17 agujeritos de nada lacado en negro y con las letras blancas... 34 € Así parece poco pero si tienes en cuenta que solo es un panel de 2 unidades de rack de ancho y 5 de alto, multiplicas por 10 paneles minimo y ... PLACA! Ya te han clavado un puñal justo en ese punto de la espalda en el que no te llegas :D

Yo me estoy pensando seriamente lo de las Dymo! No queda tan mal, le da un aire oscuro...

http://www.sneak-thief.com/modular/asm214.jpg
Subir
Thalassa
#62 por Thalassa el 19/09/2008
Es un placer tener la tarde libre para cacharrear, he estado haciendo una "version" cutre del Chase de Giorgio Moroder con el sinte nuever, he colgado el video en youtube :)

http://www.youtube.com/watch?v=7tRGUlqb9sM
Subir
muiagudo
#63 por muiagudo el 19/09/2008
Que caña !!!!!!!!!!!!! =D> =D> =D>
Subir
Rofl rofl
#64 por Rofl rofl el 19/09/2008
Chana por 100ks! Para que luego nos vendan la moto con sintes vst's de chorrocientos eypos.. :D
Subir
--50544--
#65 por --50544-- el 19/09/2008
Saludos 1q41q42! :D

Papaver ! Yo no lo veo tan caro, si tuvieses que comprar el modulo hecho seria mas caro. de todas formas si te haces tu mismo el panel vas ahorrar mucho dinero pero necesitaras un taladro con su pie.

Hay trucos para que el panel frontal de schaefer, te salga mas barato y un truco es combinarlo con el programa frontdesigner3 http://www.abacom-online.de/uk/html/frontdesigner.html.
Schaefer cobra un tanto por cada etiqueta que disenas, con el frontdesigner3 disenas todo el frontpanel y lo importas al schaefer como HPGL y cuenta como una sola etiqueta.

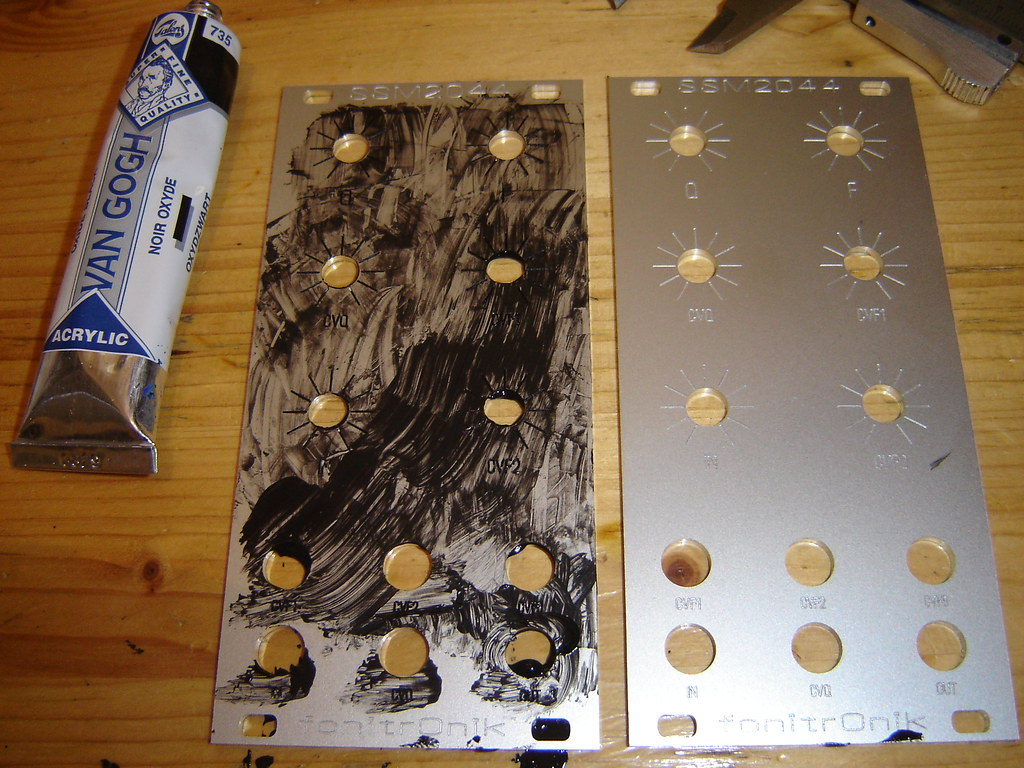

Otro truco es que no pongan color en las letras y demas simbolos del panel frontal y hacerlo tu en casa, cualquier pintura puede valer.

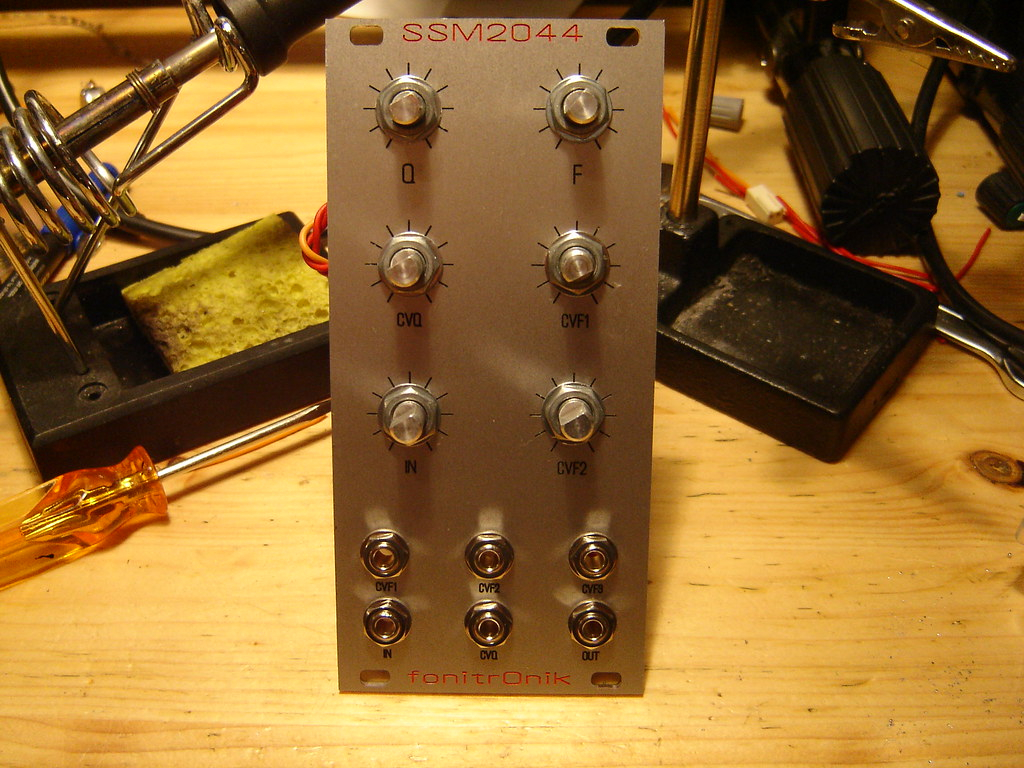

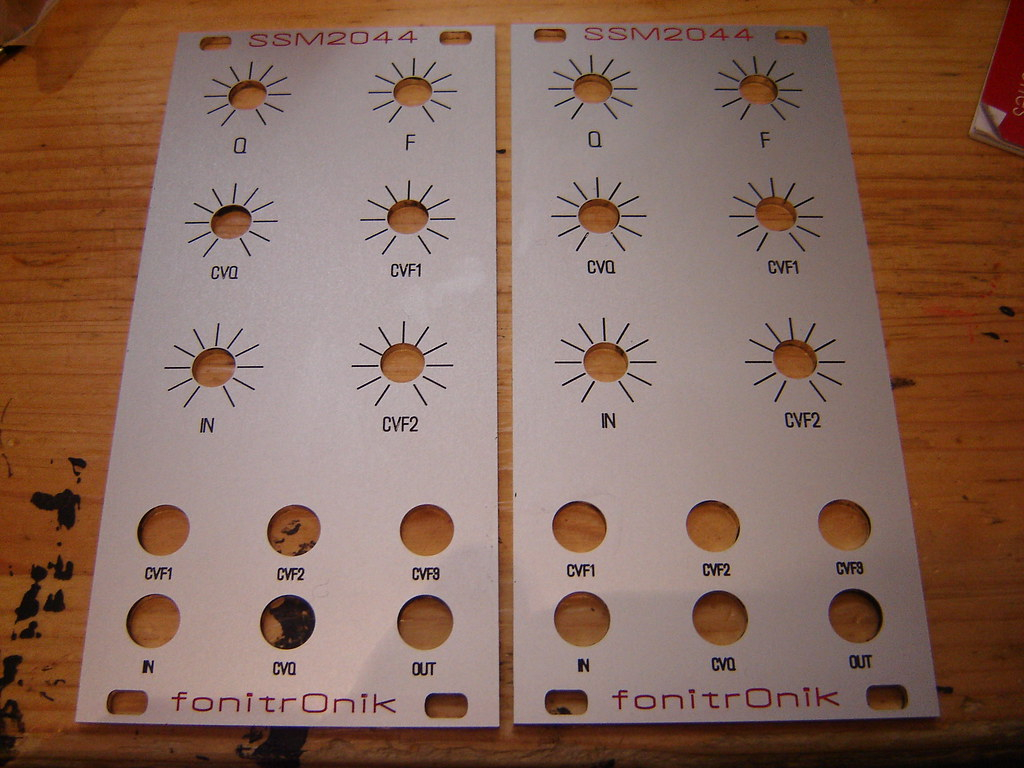

Este panel frontal me costo 20 euros cada uno. es un filtro de Fonik. http://www.modular.fonik.de/

http://farm4.static.flickr.com/3236/2326013117_87c95b2db6_b.jpg

http://farm3.static.flickr.com/2322/2326828886_a31b5cedce_b.jpg

Ahi le faltan los knobs:

http://farm4.static.flickr.com/3252/2348251304_cde86e6a09_b.jpg
Subir
Thalassa
#66 por Thalassa el 19/09/2008
Gran trabajo si señor
Subir
--50544--
#67 por --50544-- el 19/09/2008
Por cierto yo recomiendo el DIY para ir a por un modular, parece complicado pero no lo es tanto. Necesitas eso si tiempo.

http://www.magsmoke.com

Es muy interesante tienen el Mankato filter que es un filtro que puede funcionar muy bien como oscilador o LFO, puede tener hasta ocho salidas, cada una desfasada 45 grados y a la vez de esas salidas hay dos de 6dB octava, dos de 12, dos de 18 y 2 de 24.
Ya lo tengo preparado me falta disnar el panel frontal y montarlo.

Tienen tambien la PCB de un oscilador basado en el chip 566 y de un diseno de Thomas Henry.

En esa misma pagina si vays al apartado de books, hay en pdf que bajais de lulu, los libros Thomas Henry. Alguno son solo esquemas y otros educativos. Deberian de estar en las escuelas.
Subir
--50544--
#68 por --50544-- el 19/09/2008
Thalassa, me gusta el segundo video que tienes colgado en youtube, le sacas partido si.

Parecen muy buenos modulos de calidad. Me han hablado muy bien de ellos. Y veo que tienes espacio para tener un buen modular. La fuente de alimentacion de dentro de la caja es la monta synthesizers.com?
Subir
Thalassa
#69 por Thalassa el 19/09/2008
Gracias :) , la fuente de alimentacion es la original de synthesizers.com , si usas Motm o modulos compatibles la puedes usar simplemente tienes que conectarle un adaptador al cable de corriente del modulo, cuesta en la pagina de synthesizers.com 12$ pero lo bueno es que si eres manitas te pone el esquema de como hacerlos

http://www.synthesizers.com/qmpsap.jpg

http://www.synthesizers.com/qmpsa.jpg

QMPSA Power Adapter

QMPSA - MOTM/Blacet Power Supply Adapter
Use a Synthesizers.com module with a MOTM/Blacet power system -OR -a MOTM/Blacet module on a Synthesizers.com power system with this simple adapter. Connector types are converted and +5 volts is created which is needed for some Synthesizers.com modules including the Q106 Oscillator and the Q119 Sequencer. Mounting issues are dealt with in the FAQ.

Use Synthesizers.com modules on a Blacet/Motm system by simply wiring the QDH20 or QDH40 cable harness directly to the power distribution board.

Specifications
PCB Size: 1-3/8" x 7/8".
Synthesizers.com Side Cable: 2", 6 pin MTA F-F.
MOTM/Blacet Connector: 4 pin, .156 Amp MTA.
Synthesizers.com Connector: 6 pin, .1 Amp MTA.
Maximum current: +15V@1000ma, -15V@1000ma., +5V@200ma.

Price
$12.00 US.
Subir
Papaver
#70 por Papaver el 20/09/2008
Sonido2 escribió:

Este panel frontal me costo 20 euros cada uno. es un filtro de Fonik. http://www.modular.fonik.de/



Increible!!! Ese panel es muy bonito. El diseño me gusta mucho más que el clasico negro con letras blancas. Sin duda voy a usar tu sistema! Gracias!

Los conectores son bantam? Que pots usas? Yo para los VCO voy a tirar de Spectrols por el tema la estabilidad, pero para el resto de modulos no si si tirar de alphas que son bonitos y baratos. Que medidas del panel son? Has usado algun estandard? Lo quiero saber todo! Y cuelga una foto cuando esté con los knobs y en su sitio!
Subir
--50544--
#71 por --50544-- el 22/09/2008
Thalassa, podrias hacer una fotito a un modulo por atras? que potenciometros usa?
Subir
--50544--
#72 por --50544-- el 22/09/2008
Papaver escribió:

Los conectores son bantam? Que pots usas? Yo para los VCO voy a tirar de Spectrols por el tema la estabilidad, pero para el resto de modulos no si si tirar de alphas que son bonitos y baratos. Que medidas del panel son? Has usado algun estandard? Lo quiero saber todo! Y cuelga una foto cuando esté con los knobs y en su sitio!


El conector es minijack, o jack 3.5mm el modelo es http://www.mouser.com/Search/ProductDet ... ineQ%3d%3d

Mucho mejor en mi opinion que el tipico "cliff" de palstico negro que usa Doepfer. Esos cilff no hacen muy buen contacto con el jack macho. Estos cobicon aparte de ser mas bonitos, son mas baratos y el jack macho que da muy bien sujeto.

Los potentiometros que uso son el Alpha 12mm D shaft. salen por dos dolares pero a mi entender son mejor que los tipicos alpha de 16mm. Se mueve mas suave. Y el shaft en D lo veo una ventaja en que cuanto colocas el knob queda perfectamente alineado con la escala del frontpanel. http://www.mouser.com/Search/ProductDet ... sxUg%3d%3d

Ambos lo he sacado de la parts lists del mankato filter de http://www.magsmoke.com

En cuanto a las medidas del panel frontal, aunque el tamano eurorack es limitado procuro que todo sea al maximo espacioso. Teniendo knobs de 13mm diametro pongo los potenciometros separados como minimo 25mm y procuro llegar a los 30mm entre centros. Los jack sockets como ves los agrupo en hileras verticales, pero a los lados queda espacio para coger el jack macho comodamente.

Quizas lo suyo seria ir a un formato mayor y usar knobs de 20mm diametro... sienmpre hay un compromiso entre ergonomics, espacio requerido, practico, bello... cosa de cada uno. Yo en su momento elegi eurorack y ahora procuro que todo quede amplio...

De hecho estoy empezando, empeze con unos kits de synthacon filter de http://www.elby-designs.com , practico porque te viene todo preparado, aunque nunca he podido ajustarlos bien... asi solo con la placa hize estos dos filtros de fonik. Y ahora tengo bastantes placas ya soldadas y estoy a ver si diseno finalmente los paneles frontales... :D
Subir
Thalassa
#73 por Thalassa el 23/09/2008
Sonido2 escribió:
Thalassa, podrias hacer una fotito a un modulo por atras? que potenciometros usa?


Echa un vistazo a este link

http://www.synthesizers.com/cabinets.html#parts

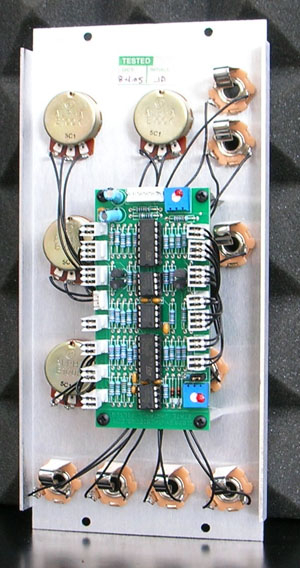

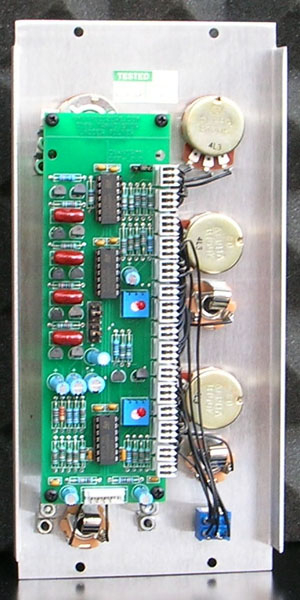

estas fotos son de flirck a ver si te sirven, son Alpha pot

http://farm2.static.flickr.com/1129/934914182_89ef1951ac_o.jpg
http://farm2.static.flickr.com/1085/934881600_3dff5398b9_o.jpg
Subir
Thalassa
#74 por Thalassa el 26/09/2008
Otra tarde aburrido = a un nuevo video

He colgado en youtube una versión del tema Popcorn. Esta hecho totalmente con el sinte, menos la percusion. Esta vez he eliminado el audio de la cámara, y lo he sustituido por uno qie se grabo en el ordenador al mismo tiempo.

http://www.youtube.com/watch?v=nUQ8cHpCXO0


Un saludo.

Pd : como veis sigo todo happy con la criatura.
Subir
--50544--
#75 por --50544-- el 26/09/2008
Que bueno poder "aburrirse" asi :D

Desdeluego que es divertido usar sequencias populares para ir improbisando sonoricamente!

Gracias por las fotos.



Saludos!
