Ya bastante cansado de buscar... y de días perdidos heciendo pruebas.
Yo tengo el siguiente problema: lo que necesito es hacer un cable que conecte Las salidas L y R balanceadas de la consola a una sola TRS (jack o mini-jack) que ingrese a la placa de sonido y para que me funcione el paneo que le di en la consola. (todavía no tengo placa multipista)
La consola es una Behringer UB-2442FX PRO de 16 canales, la cual tiene salidas L y R balanceadas en XLR, y tambien L y R balanceadas TRS.

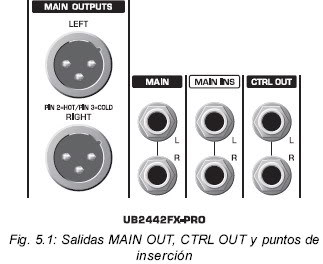

Como se ve acá abajo:
Yo habia hecho un cable del tipo "Y" como muestra el dibujo de la página 4 del artículo de Nicolás Suárez "Conexionado y soldadura"(pero con TRS machos en vez de XLR) q lo hice antes de leer su artículo pero igual esta muy bueno. Sería similar a un Insert pero con TRS estereos.
Esta es la imagen:
Yo hice este cable para poder conectar la consola, con la "entrada en línea" de mi pc para poder grabar. El cable funciona, al igual que otro que tengo que es similar pero con jacks mono (que en realidad es un cable de insert)
[img][425:75]http://i157.photobucket.com/albums/t68/Nicopisku/insertt.jpg[/img]
Los dos cables funcionan "igual" y bien, pero no para lo que yo lo necesito que es panear; generar ese efecto "estereo" tengo que grabar una batería y necesito panear los micros y con estos cables no puedo, porque en el caso del primer cable con los TRS, al panear izquierdo supongamos, el jack L manda tambien señal al jack R porque estan conectados entre sí y obviamente no funciona el paneo, quedan los dos canales iguales.
Y para el caso del cable de insert con jack mono, si paneo para un lado me suma las dos señales del balanceado y si paneo para el otro no tengo señal (lógicamente).
Entoces yo lo que necesito es un cable que conecte Las salidas L y R balanceadas a una sola TRS para que me funcione el paneo.
Esa es mi idea, supongo que se puede, pero yo no conozco tanto todavía, entonces me estoy partiendo la cabeza pensando.
Tenía ganas de invertir los conectores de un solo jack (el hot por el cold del L ó el R) pero no sé.. Pregunto antes de seguir probando y gastando metros de cable de "Hight Quality" con los Neutrik, más el tiempo... y con la posibilidad de que queme todo jajja
Desde ya gracias por leer, y si ademas tienen algun aporte mejor.
Gracias

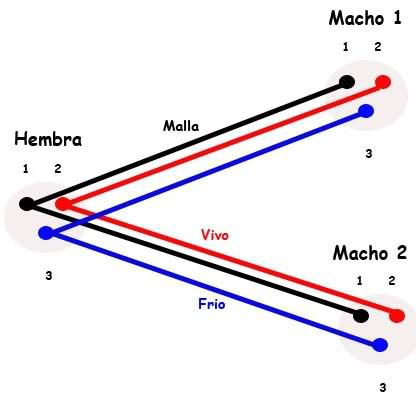

Pd: encontré tambien este diagrama que se me ocurre puede funcionar (a esta altura si conecto todos los cables entre sí tambien creo que va a funcionar.. :p)
[img][425:367]http://i157.photobucket.com/albums/t68/Nicopisku/y_diagram.gif[/img]
(Cambiando los hembra por machos, claro.)
