¿Cómo puedo saber si este cable admite balanceo?

seChaino
por el 20/07/2010
Buenas, resulta que he comprado este cable XRL-XRL
https://www.thomann.de/es/klotz_m5fm_06.htm

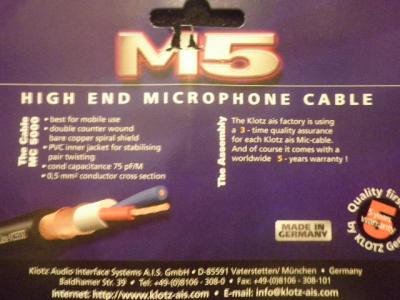

Lo compré porque no sé hacerme mis propios cables y quería un cable de calidad decente, y resulta que en el cartoncito de la etiqueta pone esto:[attachment=0:10xwpb85]P7191534.JPG[/attachment:10xwpb85]
Si os fijáis, en el dibujito sólo se ven dos hilos! Perdonad mi ignorancia sobre este tema, pero no debería haber dos cables de sonido y luego aparte la masa? Es que si no admite balanceo no podría utilizar un micro de condensador por poner un ejemplo no?
Gracias de antemano.
Archivos adjuntos ( para descargar)
OFERTAS EN TIENDAS Ver todas
  • -31%
    Behringer X-Touch Compact
    222 €
    Ver oferta
  • -17%
    Erica Synths Black DJ VCF
    148 €
    Ver oferta
  • -9%
    Behringer DX626 B-Stock
    96 €
    Ver oferta
SEGUNDA MANO EN MERCASONIC Ver todo
  • Micrófono de diadema
    65 €
    Ver
  • Teclado maestro controlador midi Roland A-800 PRO
    250 €
    Ver
  • Micro RODE NT-USB+
    140 €
    Ver
¿Tienes equipo que ya no usas? Véndelo en Mercasonic
vdbecke
por el 20/07/2010
Tal vez tenga una malla de cobre que haga de tercer contacto....

Si dice que es de Mic y no es balanceado sería muy raro creo...
Pero con 2 cables no puede ser balanceado.
Jaime Llanos
por el 20/07/2010
Hola seChaino,
Ningún problema con ese cable. La segunda especificación de la foto es la masa o malla.

Un saludo
seChaino
por el 20/07/2010
Okkkk, entonces la malla se supone que va por ahí envolviendo el cable "rojo" y el "azul" (ambos de sonido), ¿es correcto? No soy muy docto en este tema, tengo serias lagunas que espero subsanar algún día!
vdbecke
por el 20/07/2010
Claro...los dos cables tienen la misma señal con fase cambiada 180º y la malla los proteje de interferencias, ademas de ser el "retorno" por decirlo de alguna manera de la señal
1 respuesta directa
seChaino
por el 20/07/2010
Gracias a los dos, siempre se aprende algo cuando entras en esta página. Saludos!
eliezer
por el 20/07/2010
vdbecke escribió:
Claro...los dos cables tienen la misma señal con fase cambiada 180º y la malla los proteje de interferencias, ademas de ser el "retorno" por decirlo de alguna manera de la señal


Realmente, en una linea balanceada, la malla no ejerce la función de retorno de la señal.
La entrada a la que va conectada la linea es una entrada diferencial que amplifica la diferencia de voltaje entre los ds hilos de señal. La malla solo hace una función de apantallamiento contra ruidos.
vdbecke
por el 20/07/2010
ah ok! buena corrección
Gracias Eliezer!
