Construccion de estudio en casa

nonorizos
#16 por nonorizos el 05/02/2016
Ahora que estoy a tiempo.... estoy pensando en dejar un paso de cables por si en el futuro decido hacer una "caja insonorizada" externa a la habitación del estudio para meter pantallas o altavoces y microfonear las guitarras eléctricas en una caja que esté fuera del estudio para no tener el ruido encima y así tener solo los cabezales de los amplis dentro del estudio...

¿Que tipo de cables serían los que tengo que pasar? entiendo que debería ser uno de salida de señal de la guitarra ¿Balanceado o no balanceado? ¿cable de guitarra normal? los de retorno serían 2 cables para los dos microfonos que pondría como máximo en el cono... no se si me explico. Estos al ser de micro supongo que si serán balanceados no?. Sería necesario amplificar alguna de las señales? puede que hayan unos 15m de distancia.

Irian todos a un patch ??
Subir
nonorizos
#17 por nonorizos el 05/01/2017
Que depresionn!! jajaj 2 años despues de abrir el hilo aun sigo construyendo el estudio, por falta de tiempo (cada vz trabajo mas y tengo menos tiempo para tocar) voy muy despacio y llevo mucho tiempo sin poder tocar por las obras.. al final he ido contratando gente que me lo ha ido haciendo. (Hay que saber lo que quieres porque si no te la lian).

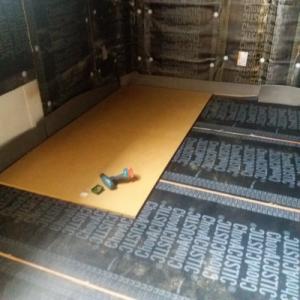

Al final me decidí por poner en el suelo Impactodan 10 + DM16+ viscolam + DM16 + laminilla blanca + tarima

Adjunto unas fotos, como el DM no lo cortan en la fabrica lo tuve que comprar en tableros enteros y el carpintero lo iba cortando a ojo de buen cubero (me pase 2 dias midiendo para hacerle un plano exacto y cuando se lo di.. ni lo miró.. iban cortando conforme colocaban, dejando 3 o 4 cm de distancia a la pared)

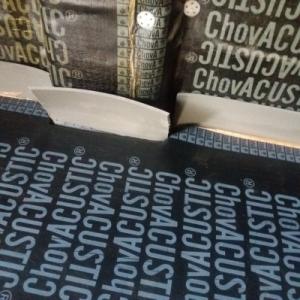

Por cierto las juntas del impactodan van superpuestas a 10 cm (el carpintero me dijo que se quedaría doblado el dm al sobreponerlo pero insistí (lo leí en el foro) y al final ha quedado perfecto, con el peso se aplana todo.

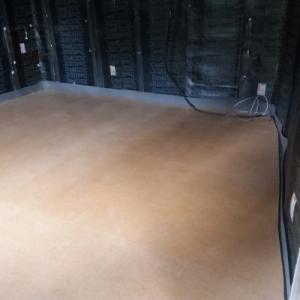

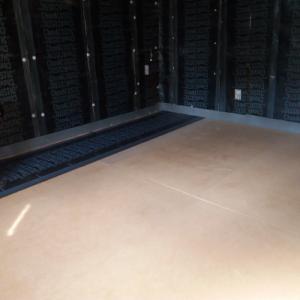

Adjunto fotos del suelo
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
makues
#18 por makues el 14/01/2017
Ánimo tío! Suerte! :comer:
Subir
nonorizos
#19 por nonorizos el 22/01/2017
Gracias Makues!! Estoy muuy feliz porque por fin he terminado la construcción (ahora falta el tratamiento interno de la habitación pero la construcción ha sido un calvario, me ha llevado muchos años).

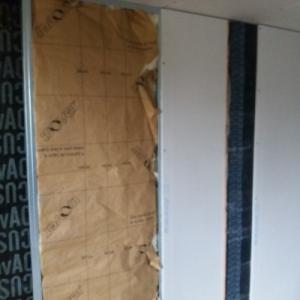

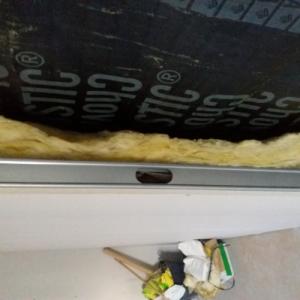

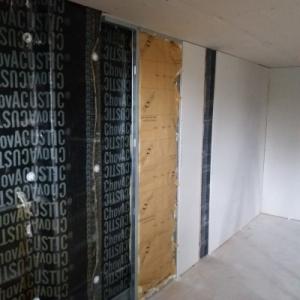

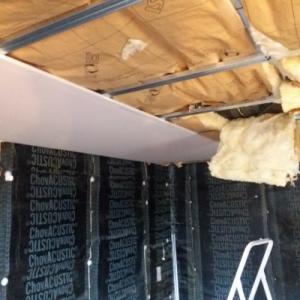

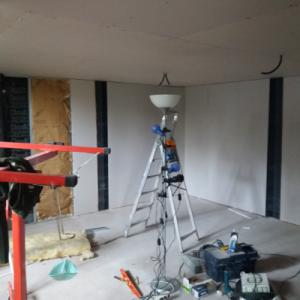

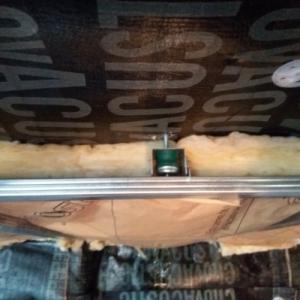

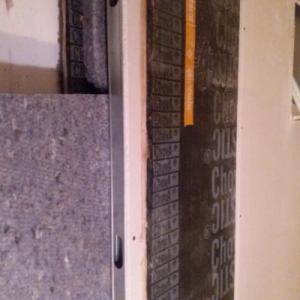

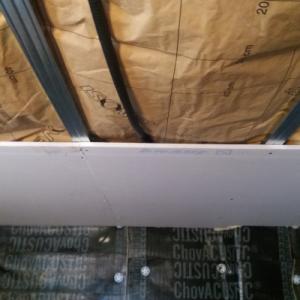

Adjunto la construcción del techo suspendido en los tacos senor (de los pequeños). Lleva doble placa de pladur y lamina de viscolam. Y los trasdosados también con doble placa de 15 mm y lamina de viscolam de 4 mm. Como podréis observar he puesto dos tipos de absorbente (Lana de roca por cabezonería del instalador y fieltro textil para las zonas próximas a la ventana y puerta por cabezoneria mia). En teoría no tiene por qué salir nada de dentro del trasdosado pero me da malrollo el pica pica.

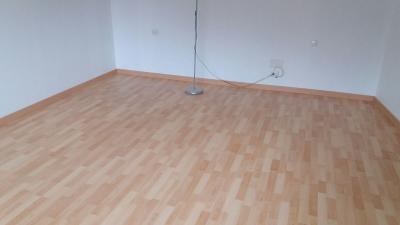

Finalmente electricista y tarima.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
IMG-20170112-WA0051 (1).jpg
BBCode:
IMG-20170122-WA0007 (1).jpg
BBCode:
IMG-20170122-WA0009 (1).jpg
BBCode:
Subir
Csc
#20 por Csc el 23/01/2017
Hola!

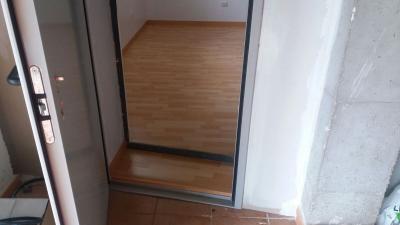

Tiene muy buena pinta. Me gustan esas puertas..
Al final como has ido de alturas?
Ya has podido probar si el resultado es satisfactorio en cuanto a insonorizacion...
Enhorabuena.
Subir
ikoman
#21 por ikoman el 23/01/2017
Hola!!

http://www.hispasonic.com/index.php?controller=forum&action=view_attachment&attachment_id=186461

Has empotrado enchufes, interruptores y cajas de distribución?
Subir
nonorizos
#22 por nonorizos el 24/01/2017
#21 Si todas con agujero. Es una burrada?? a ver si la he liado despues de todo el esfuerzo. El instalador me dijo que no pasa nada.
Subir
artem mod
#23 por artem el 24/01/2017
nonorizos escribió:
El instalador me dijo que no pasa nada.


Pues.... ejem... a no ser que lo hagas sobre un trasdosado específico para instalaciones, el sandwich de aislamiento JAMÁS se debe agujerear para empotrar instalaciones.
Subir
1
Jandriu (Jon Ander)
#24 por Jandriu (Jon Ander) el 24/01/2017
Deberías haber puesto mecanismos de superficie. Haber pasado los cables por un pequeño agujero y rellenarlo con masilla flexible.
Subir
nonorizos
#25 por nonorizos el 24/01/2017
Gracias por vuestras respuestas, bueno por suerte el error es reversible no? solo tengo que tirar de los cables para sacarlos y sustituir por enchufes de superficie y meter un pegote de masilla para tapar el boquete... de todas formas no podrían haber sacado los cables si no llegan a hacer los agujeros... aun así les costó encontrar los cables a los electricistas... ahora una vez sacados supongo que si se podrá hacer...
Subir
Manelfunk
#26 por Manelfunk el 24/01/2017
#24 Mejor aún es pasar todo el cableado por un único paso y distribuir con canaletas de superficie hasta los mecanismos de superficie. Queda más feo, pero mejor aislado.
Subir
Jandriu (Jon Ander)
#27 por Jandriu (Jon Ander) el 24/01/2017
#26 Cierto. Esa solución mejor aun.
Subir
ikoman
#28 por ikoman el 24/01/2017
#25
Yo cuento cuatro boquetes considerables. Así, de un plumazo, te han dejado en bragas la estanqueidad de tu sala que tan metódicamente han construido. Es de muy burro por su parte el no haberse siquiera pensado dos veces si hacerlo así. ](*,) Gran parte del aislamiento que sumaba el viscolam se ha perdido, me temo, aunque espero que no haya sido tanto...

También da la impresión en las fotos que han dejado un hueco en la parte inferior de los muros, tapado por el rodapié al final... eso hay que dejarlo bien sellado.

Has hecho alguna medición ya?

Ánimo, con un tirabuzón solucionas los contratiempos.
Subir
nonorizos
#29 por nonorizos el 24/01/2017
Efectivamente además de los 9 boquetes de interruptores, caja y enchufes, dejó 1 dedo debajo de todas las paredes porque al ponerlas las sujetaba en un trozo de pladur. Y tampoco se selló, se tapó con el rodapié.

Joder me veo que me queda tela... menos mal que ya por lo menos puedo ir haciendolo poco a poco mientras le doy uso porque llevo un año sin poder tocar.!

Aún no he medido nada porque también me falta la ventana mañana a ver si puedo hacer más fotos. pfffff llevo 5 años con esto jajjaja no se acaba nunca!!! :machaca:
Subir
ikoman
#30 por ikoman el 27/01/2017
Ánimo y cuéntanos cómo avanzas!
