Construcción de mi nuevo estudio

Pablo Schuller
#1 por Pablo Schuller el 08/12/2016
Hola a todos, abro este hilo porque estoy planeando la construcción/diseño de lo que será mi nuevo estudio. En principio, el principal uso de éste será producción, mezcla y mastering aunque también voy a incluir un pequeño booth/pecera para poder grabar voces, amplificadores de guitarra o algún otro instrumento de tamaño reducido. En estos últimos tiempos sobre todo he estado trabajando en mezcla y mastering stereo pero recientemente he mezclado varias bandas sonoras de películas, así que por este motivo voy a montar un sistema 5.1

Después de mucho tiempo dando vueltas al diseño y a la insonorización que tengo que aplicar, leyendo muchos foros, libros, viendo videos de Youtube así como siguiendo este apartado de acústica de Hispasonic, en el que he aprendido cosas muy interesantes, se me ocurrió preguntar a profesionales cuanto costaría hacer el diseño y me llevé una sorpresa cuando vi que estaba dentro de mis posibilidades, pensaba que todo esto era mucho más caro. El caso es finalmente el diseño acústico lo va a realizar Markus Bertram, un referente en Europa http://www.mbakustik.de/homepage/studio/?lang=en, ha diseñado entre otros el estudio de Nick Litwin en Madrid, Mastering Mansion que es una de las mejores salas que he escuchado.

La obra de insonorización la voy a hacer yo junto con una empresa de aquí de Valencia que se llama Arquisón, los cuales trabajaron en parte de la construcción de los estudio de Berklee Valencia, donde actualmente trabajo.

Abro este hilo porque creo que puede ser interesante para muchos y para escuchar comentarios, espero que constructivos. Poco a poco iré subiendo fotos y comentando un poco los pasos que vamos siguiendo, mi intención es empezar en enero de 2017 y espero tardar unos 6-9 meses.

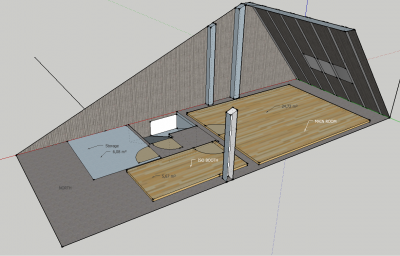

Os dejo unas fotos del espacio así como un simple SketchUp del planteamiento inicial realizado por mi sin saber mucho sobre este software. Deciros también que es la buhardilla de mi casa y que tengo vecinos a ambos lados, así que será interesante ver como conseguimos aislar y desconectar las habitaciones nuevas de la estructura original.

En mi web http://schullersound.com/ podéis ver mi sala anterior, estaba montada en el salon de un piso y toda la parte acústica hecha por mi, los paneles y trampas de graves son de lana de roca. No funcionaba mal, pero busco algo más profesional.

Saludos a todos!!

Pablo Schuller
Subir
1
Pablo Schuller
#2 por Pablo Schuller el 08/12/2016

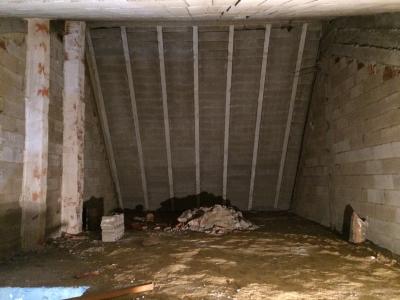

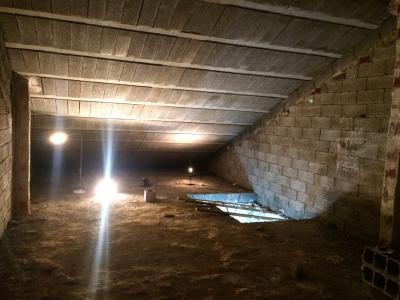

Aquí tenéis unas fotos. Como podéis ver la buhardilla está completamente vacía y terminada de obra
Archivos adjuntos:
BBCode:
BBCode:
Screen Shot 2016-12-08 at 11.47.12.png
BBCode:
Subir
--477041--
#3 por --477041-- el 08/12/2016
Sigo el hilo, me interesa. Mucha suerte
Subir
Pulpoblack
#4 por Pulpoblack el 08/12/2016
Genial!! Sigo hilo!
Subir
litronita
#5 por litronita el 09/12/2016
y yooooo...suerteeee
Subir
Pablo Schuller
#6 por Pablo Schuller el 12/12/2016
Muchas gracias, iré subiendo más información según vayan avanzando las cosas. Mi próximo paso es instalar las ventanas Velux a principios de enero. Luego empezaré con la construcción interior
Saludos!!
Subir
2
MapatxeTekniko
#7 por MapatxeTekniko el 19/12/2016
Yo también me apunto a seguirlo.... Próximamente me meteré con la construcción del mío por lo que toda experiencia es buena...

Suerte...

Salu2
Subir
fpRed
#8 por fpRed el 06/01/2017
Muy interesante Pablo.
Estaré atento.
Gracias
Subir
Pablo Schuller
#9 por Pablo Schuller el 06/01/2017

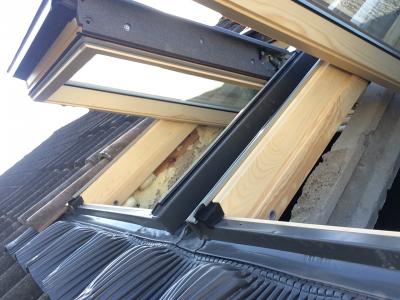

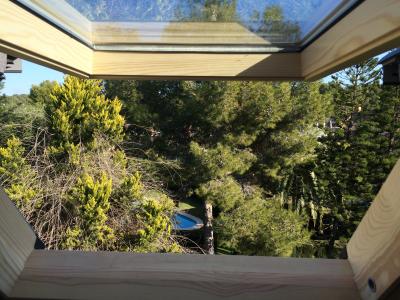

Los 3 Reyes me han traído 3 ventanas para el estudio :) Este es el primer paso de la obra, como todo va tan lento, han tardado un mes en traer las ventanas de Velux y luego hemos esperado a que pasasen las lluvias que aquí en Valencia han sido muy fuertes. Abrir estos tres huecos en la fachada no ha sido nada fácil ya que había una capa de hormigón bastante duro. Ahora ya tengo las 3 ventanas exteriores de 120x60 y la tan preciada luz natural en lo que será el control room, luego habrá que poner otras 3 ventanas por dentro cuando esté construida la insonorización

Os dejo unas fotos que he tomado con el móvil

Saludos y feliz 2017

Pablo
Archivos adjuntos:
BBCode:
BBCode:

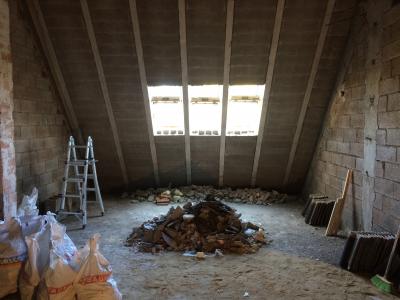

Vista ventanas de lejos.jpg
BBCode:

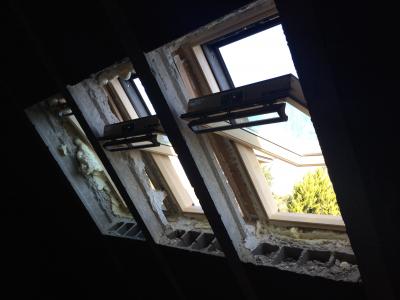

Detalle ventana con espuma.jpg
BBCode:
Subir
2
ikoman
#10 por ikoman el 10/01/2017
Estupendo, Pablo!! Buena suerte!
Primera pregunta, ¿las ventanas te van a quedar en la parte delantera del control? ¿Hacia qué tipo de diseño vas? ¿RFZ?

Lo dicho, enhorabuena y... al toro!!
Subir
Pablo Schuller
#11 por Pablo Schuller el 06/02/2017
ikoman escribió:
Estupendo, Pablo!! Buena suerte!
Primera pregunta, ¿las ventanas te van a quedar en la parte delantera del control? ¿Hacia qué tipo de diseño vas? ¿RFZ?

Lo dicho, enhorabuena y... al toro!!


Hola, muchas gracias!

Las ventanas van a quedar en la parte delantera del control si. Va a ser la parte más compleja del diseño acústico, pero tener un control con luz natural para mi no tiene precio, actualmente en los estudios donde trabajo hay luz natural y es genial

El tipo de diseño lo va a proponer Markus, yo le dejo hacer que es quien tiene experiencia, de echo voy a subir un screenshot del plano con la primera versión, la cual me ha gustado mucho

Pablo
Subir
Pablo Schuller
#12 por Pablo Schuller el 06/02/2017
Esta es la primera propuesta del diseño del control room. La verdad es que me ha gustado mucho. El booth es lo siguiente a diseñar pero para mi es secundario, donde voy a trabajar la mayor parte del tiempo es en esta sala. Se puede observar el detalle del 5.1

Ahora mismo estoy con los presupuestos de la insonorización, las puertas acústicas y el sistema de aire acondicionado

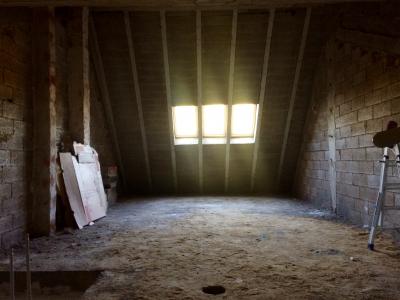

También adjunto otra foto del estado actual de la sala, después de haber limpiado todo para empezar a construir la habitación principal, con suerte esto se llevará a cabo en marzo.

Saludos!!
Pablo
Archivos adjuntos:
Screen Shot 2017-02-06 at 3.56.03 PM.png
BBCode:
BBCode:
Subir
1
vent75
#13 por vent75 el 13/02/2017
Hola buenas, me gustaría hacer una pregunta a ver si alguien me puede responder, estoy empezando en esto del mundo del estudio. He conseguido una habitación para montar mis monitores y traer a la gente a grabar pero me gustaría saber si hay alguien que me puede aclarar un poco. He pensado recubrir toda la pared incluido techo con Danosa MAD 4 y encima de este colocar paneles de copopren para intentar conseguir un poco de aislamiento acústico.
Lo primero que me gustaría es que me aconsejaran que les parece esta combinación si creen que me puede dar un buen resultado, al menos para no incordiar mucho a los vecinos.
Lo segundo es si creen que con el cooperen de 20mm de grosor me bastaría o si es mejor que compre el de 40mm.
El suelo tengo pensado recubrirlo con un material llamado impactodan, todos estos materiales los venden en leroy merlin ahora pongo los enlaces.
Por ultimo aclarar que dispongo de poco presupuesto, que no puedo hacer mucha obra en la habitación (no me lo permiten), y que estoy empezando por lo que tampoco necesito unos resultados estrictamente profesionales (basta con no darle por culo a los vecinos)
Un saludo a todos y si tienen alguna sugerencia son bienvenidas.

Esto es lo que pienso poner en el suelo:
http://www.leroymerlin.es/fp/17308466/rollo-aislamiento-acustico-de-impacto-danosa-impactodan-2x50m-5mm?idCatPadre=600121&pathFamilaFicha=382403

Esto en techo y paredes:
http://www.leroymerlin.es/fp/17308466/rollo-aislamiento-acustico-de-impacto-danosa-impactodan-2x50m-5mm?idCatPadre=600121&pathFamilaFicha=382403

http://www.leroymerlin.es/fp/11697742/panel-de-aislamiento-acustico-copopren-t-ca-150-2000x1000x20mm?idCatPadre=600121&pathFamilaFicha=382402
Subir
artem mod
#14 por artem el 13/02/2017
Tal como quieres instalarlo te valdrá igual el de 20mm o el de 40mm, que es para nada.
El de 20mm se usa en suelo instalando encima un planche de mortero o bien dos capas de DM. Si no es así no vale para nada.
El de 40mm en paredes y techos siempre y cuando sobre él adhieras un par de capas de PYL o DM, si no es así, no vale para nada.

Si tocas el bajo, molestaras a tus vecinos. Si no quieres molestar necesitas presupuesto.

PD: si tienes más dudas, abre un hilo con tu propia consulta, para no desvirtuar el tema de este forero.
Subir
Pablo Schuller
#15 por Pablo Schuller el 03/03/2017
Hola a todos, la verdad es que las cosas avanzan, muy despacio pero avanzan :)

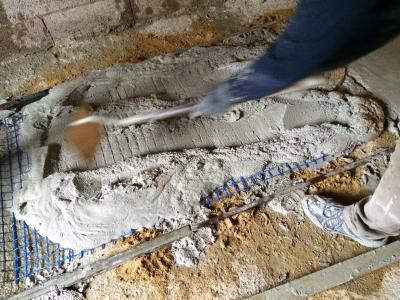

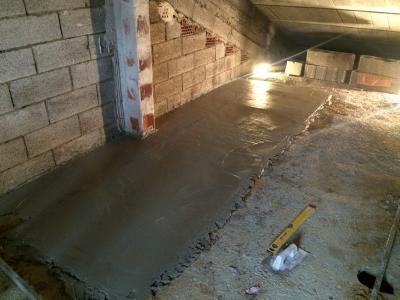

Estamos nivelando el suelo del estudio, pensaba que esto seria tarea fácil pero hay algunos sitios con un desnivel de 4-5cm así que la cantidad de material que lleva es importante. Otra cosa más que no contaba con ella y que resulta bastante más cara de lo que pensaba. Al final son dos días de trabajo completo de dos personas más al rededor de 100 sacos de mortero, podéis echar la cuenta

Dentro de una semana vamos a proyectar yeso a todas las paredes y techo, una capa de 2-3cm. Con esto taparemos todas las irregularidades y añadiremos masa a la estructura. Luego habrá que dejar secar durante 2 semanas y empezaremos con la obra "gorda" de insonorizar todo el espacio. Ya subiré detalles de como vamos ha hacer esto.

Muchos saludos a todos

Pablo
Archivos adjuntos:
BBCode:
BBCode:
Subir
