Conversor de audio ¿Cómo conectarlo?

Marshall Santa Cruz
#1 por Marshall Santa Cruz el 07/12/2016
Hola que tal , creo que este hilo para que quiten mi duda y tales de otras personas.
Bueno yo no soy aun muy conocedor de todos los aparatos que requiere un ingeniero de sonido pero ya que voy a estudiar esta carrera y tendré una meza de mescla o interface pronto porque me regalaran una , me gustaría saber bien las cosas .
Lo que quiero saber como se utiliza un Convertidor de señal análoga a digital un AD/DA .
Ya se que es y para que sirve he visto otros foros , hilos que hablan e incluso he visto otros páginas más técnicas pero no hablan de su coneccion ,
Supongamos que tengo las siguientes mesas y interfaces (si es que se puede conectar a una interface y también se que las interfaces ya traen un conversor pero no son buenos ya que esta todo en uno):

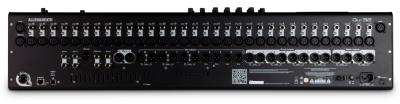

Allen & Heath Qu-32 Chrome : http://www.fullcompass.com/common/products/original/250465.jpg

Focusrite scarlett 18i20:https://encrypted-tbn0.gstatic.com/images?q=tbn:ANd9GcSUzwKrUz4oMIVyT327omWJ2uKKE6gfS05y01L40dU2oqOZVmwj

Antelope zen studio:http://logicproexpert.beatsrusproducti.netdna-cdn.com/wp-content/uploads/2014/03/antelope-audio-studio-zen-connectivity.jpg

YA SUPNIENDO ESAS INTERFACES DE LAS CUALES SUBO IMÁGENES DE LA PARTE TRASERA PARA HACERCE LA IDEA DE LAS CONECCIONES QUE TIENE.
Ahora también supongamos que tengo los siguientes convertidores

Antelope Orion 32:https://encrypted-tbn2.gstatic.com/images?q=tbn:ANd9GcSAq-uG1DGRHb-fgROyysXaIuHvru357MjcB_J2uRPJFrKUn3SvVw-ezvb_JQ

RME M-32 DA:https://www.rme-audio.de/images/products/products_m32da_8.jpg

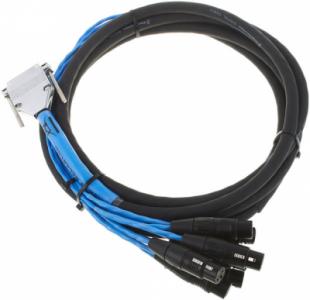

Listo ahora yo creo que se debe usar los cables SUB - D a Cable XLR Hembra : https://www.thomann.de/pics/bdb/355299/9532808_800.jpg

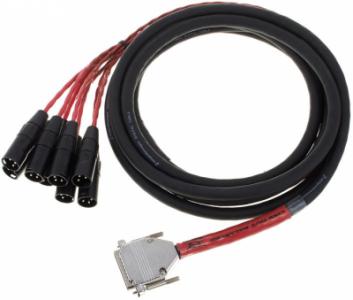

Y también un cable SUB-D a Cable XLR MACHO : https://www.thomann.de/pics/bdb/360074/9744190_800.jpg

Entonces conectaría los cables xlr con los micrófonos o talves un Preám , pasarlo al adarptador SUB - D a Cable XLR Hembra Y ese conectarlo a la entrada de cualquiera convertidor de audio (no se si me dejo entender )
Y ya después de eso conectar el adaptador SUB-D a Cable XLR MACHO a la salida del convertidor y conectarlo a las entradas XLR de alguna mesa de mezcla o interfaz o la interfaz al pc .
Pero como iría al pc con USB 2.0 , thunderbolt como traen o conectada de otra manera .
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
Plodustol Pegalups
#2 por Plodustol Pegalups el 07/12/2016
:shock:
Subir
m127
#3 por m127 el 10/12/2016
No me queda muy claro cuál es tu duda exactamente, pero parece que lo que deseas es sincronizar todos esos aparatos por vía digital, ¿correcto?
Si es así, simplemente asegúrate de que solamente 1 (uno) de esos aparatos funja como el proveedor de sincronización principal, y luego de que todos los demás sean esclavos. En cuanto a la interconexión, simplemente usa los cables correctos.
Hay productos como el Big Ben de Apogee, cuya función es precisamente la de un reloj de sincronización digital. Su ventaja es que reciben varios formatos. Es posible que puedas obtener uno usado con un precio razonable.
Algo que me gusta hacer con frecuencia es leer los manuales de equipos de alta gama. No compro los productos, pero aprendo sus funciones, y después procuro imitarlas con los productos que ya poseo. Por otra parte, muchos de esos manuales son fuentes invaluables de conocimiento conciso, al grano. Simplemente, consíguete una copia de ese manual del Big Ben, y dale una buena leída. Te sorprenderás que immediatemente después serás un experto en interconexiones digitales y, más aún, si eres ambicioso y comprendes la información, también te darás cuenta de que NO necesitas un Big Ben con base en los equipos y la cantidad que presentas arriba ;)

No obstante, trata de organizar el planteamiento de tu problema por partes, de lo general a lo particular, y así será más fácil ofrecerte ayuda más pertinente.



.
Subir
--38357--
#4 por --38357-- el 12/12/2016
Siempre he pensado que se debe llevar nuestras dudas a escenarios reales y por lo que veo, si aun no comienzas la carrera, si aun no te regalan la mesa o la interfaz, no hay nada real, ni una necesidad, ni un escenario, anda tangible sobre lo cual hablar, por eso te aconsejo primero involucrarte en este mundillo. Comienza tu carrera, espera recibir ese regalo (ya quisiéramos la mayoría esa facilidad de que nos regalen los aparatos) ya estudiando de seguro se te aclaran las dudas, o por lo menos adquieres una base teórica suficiente para comprender las explicaciones, no veo la necesidad de apresurarse con la pregunta a no ser que tengas un escenario concreto y real respecto al cual necesitas solucionar una duda puntual.

Respecto a tu duda, al convertidor entras con señales analógicas y sales con señales digitales, del convertidor a la interfaz debes utilizar las conexiones digitales, no tiene sentido salir por analógico hacia la interfaz o mesa ¿para que pondrías el convertidor entre medio? entras a el por analógico y sales por el de manera analógica hacia la mesa ¿que según tú estaría haciendo el convertidor? por eso es importante lo que te digo mas arriba, si vas a entrar a estudiar aprovecha dicha oportunidad, no sé si lo que preguntas es por algún proyecto que te traigas entre manos, pero si lo piensas, estarías abordando un proyecto sin tener conocimientos para luego preguntarle a "tu competencia" por decirlo de algún modo, yo te contesto por que no es mi área, me dedico a otra cosa, pero siendo profesional del medio vería con recelo que pretendieras abarcar algún tipo de proyecto sin tener los conocimientos y eso no lo avalaría.

Si quieres ponerte a trabajar antes de estudiar, asume tu la responsabilidad de no saber, prepárate por tu cuenta, ahora si es solo por curiosidad ya te lo aclaro, con lo que describes estarías entrando y saliendo de manera analógica, por lo menos de lo que entiendo, no sé si he pillado bien tu planteamiento.
Subir
Aviram Estudi
#5 por Aviram Estudi el 14/12/2016
Como dicen los compañeros, yo primero haria la carerrea y luego compraria
Subir
Australia
#6 por Australia el 14/12/2016
Marshall Santa Cruz escribió:
se que las interfaces ya traen un conversor pero no son buenos ya que esta todo en uno

No creo que se pueda decir eso.
Subir
--38357--
#7 por --38357-- el 14/12/2016
Australia escribió:
No creo que se pueda decir eso.


Claro, hay interfaces con buenos convertidores y hay unidades de conversión independiente que no son tan buenos como las mejores interfaces, no tiene anda que ver con que esté todo integrado. Claramente unidades convertidores dedicadas y de calidad pueden superar con creces a una interfaz, pero como ya digo tendríamos que estar hablando de aparatos específicos, y en términos generales como dices es un poco apresurado decir que los convertidores de las interfaces no son buenos.
