Otra construcción de un estudio

ANNO MCMLVIII
#61 por ANNO MCMLVIII el 14/03/2017
A proyectos tan esforzados apetece ayudar.
Mi puerta (de la cabina de grabación) fue una antiincendios de cerco perimetral, el que hizo la segunda reforma de mi casa, una de cuyas causas y asuntos principales fue mi estudito, y los rumanos que trabajaban para él se encargaron.
Tampoco revestía demasiada dificultad, para ellos.
Subir
1
ikoman
#62 por ikoman el 15/03/2017
#18
En el post #18 comentaba puntos a tener en cuenta para la construcción de un sistema de silenciadores aportando información errónea. Si algún moderador puede editar (o dejarme editar) el mensaje lo agradecería.

ikoman escribió:
- Conectar el deflector n.1 (pared interior) al deflector n.2 (pared exterior) utilizando material de desacoplamiento y mantener la sección transversal doblada.


Lo correcto es:
- Conectar el deflector n.1 (pared interior) al deflector n.2 (pared exterior) utilizando material de desacoplamiento y volviendo al área de sección transversal inicial (la mitad que dentro de los deflectores)


Gracias
Subir
kamikase ♕ ♫
#63 por kamikase ♕ ♫ el 15/03/2017
ikoman escribió:
¿Alguien con experiencia en el montaje de este tipo de puertas me podría iluminar?
Podrías ver el hilo de Jon Ander Pérez.
También estuvo construyendo su estudio y ya casi acabó.

https://www.youtube.com/watch?v=VMURA2RtnOQ
Subir
ikoman
#64 por ikoman el 15/03/2017
#61
Gracias! Confío en que al final tampoco nos resulte muy difícil. Ya veremos y si no me mandas a tus rumanos.

#63

Gracias, Kamikase. Ya miré todos los vídeos de Jon. Buen material pero me temo que mis puertas son mucho más pesadas. La más pesada debe andar cerca de los 150kg... pero bueno, como me viene pasando con otros elementos del estudio, en cuanto me meto en harina voy viendo todo mucho más claro y supongo que con las puertas me pasará igual; ya os contaré.

Saludos!
Subir
ANNO MCMLVIII
#65 por ANNO MCMLVIII el 15/03/2017
ikoman escribió:
y, si no, me mandas a tus rumanos.


No eran malos tíos, el malo era el contratista; pero me hacían caso.
Subir
ikoman
#66 por ikoman el 21/03/2017
Hola amigos!

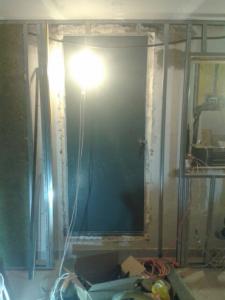

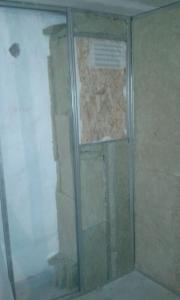

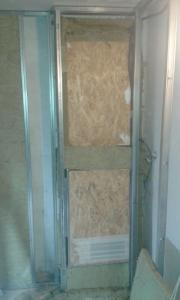

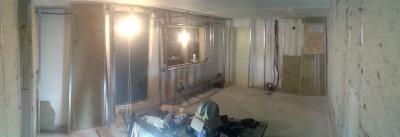

Aprovecho para dejaros unas fotuelas del fin de semana: perfilería terminada, sistema de extracción probado, lana mineral colocada (me pica todo solo de recordarlo) y listo para colocar el yeso laminado.

Las fotos panorámicas deforman la perfilería, no es que la haya montado torcida. :D

A ver si mañana saco detalles de la canalización de AV.

Poco más cuento porque se me cierran los ojos. De todos modos una imagen vale más que mil palabras.

Abrazaco!
Archivos adjuntos:
WhatsApp Image 2017-03-19 at 9.02.43 PM.jpeg
BBCode:
WhatsApp Image 2017-03-19 at 9.02.57 PM.jpeg
BBCode:
WhatsApp Image 2017-03-19 at 9.17.20 PM.jpeg
BBCode:
WhatsApp Image 2017-03-19 at 9.17.45 PM.jpeg
BBCode:
WhatsApp Image 2017-03-19 at 9.18.03 PM.jpeg
BBCode:
WhatsApp Image 2017-03-19 at 10.08.51 PM (1).jpeg
BBCode:
WhatsApp Image 2017-03-19 at 10.08.51 PM (2).jpeg
BBCode:
WhatsApp Image 2017-03-19 at 10.08.51 PM (3).jpeg
BBCode:
WhatsApp Image 2017-03-19 at 10.08.51 PM (4).jpeg
BBCode:
WhatsApp Image 2017-03-19 at 10.08.51 PM.jpeg
BBCode:
Subir
ikoman
#67 por ikoman el 22/03/2017
Seguimos.

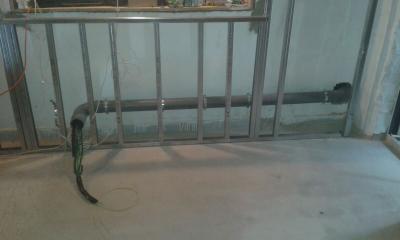

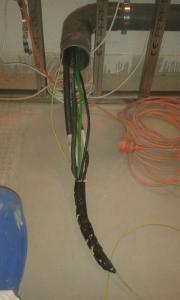

Mangueras metiditas:

24 mic in Mogami
8 auriculares Gotham
4 instrumento Gotham
4 Coaxial
1 HDMI
1 guía para futuras necesidades.

Queda por meter unos RJ45

Mañana, a instalar el yeso laminado de las paredes.

Buenas noches!
Archivos adjuntos:
WhatsApp Image 2017-03-21 at 12.14.52 PM.jpeg
BBCode:
WhatsApp Image 2017-03-21 at 12.13.53 PM.jpeg
BBCode:
Subir
ANNO MCMLVIII
#68 por ANNO MCMLVIII el 22/03/2017
Tubo de PVC, ¿no?
Subir
ikoman
#69 por ikoman el 22/03/2017
#68 si, pvc
Subir
ikoman
#70 por ikoman el 22/03/2017
Hola amigos!

Hoy nos metimos a poner placas de yeso laminado. Bien!!

Gustazo, la verdad, aunque ahora toca parar un poco otra vez para poner las puertas... presentándolas y probando a abrirlas con unos amigos sujetando el marco he llegado a la conclusión de que no las puedo anclar en la perfilería así, tan ricamente. Entre los colegas hacíamos apuestas de cuánto debe pesar la más gorda y la cifra más baja son 180kg (puerta y marco)...

Lo último que quiero es que un día se le venga la puerta encima a alguien... Así que les voy a fabricar unos anclajes a la pared con pletina de 30/5 y trataré de desolarizarlos todo lo que pueda...

Os dejo también unas fotos de otros días además de una del estado de la construcción con PYL

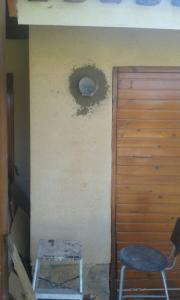

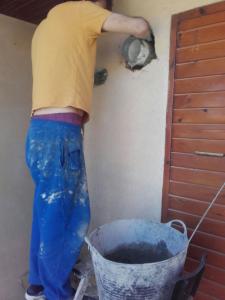

Rellenando con cemento el hueco del tubo de aporte de aire
index.php?controller=forum&action=view_attachment&attachment_id=187630index.php?controller=forum&action=view_attachment&attachment_id=187631

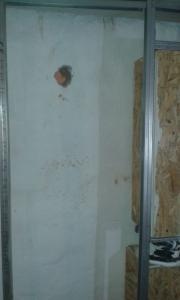

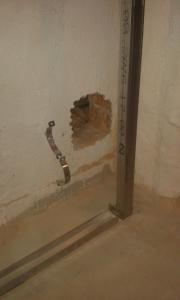

Tuve que agrandar el hueco del tubo de canalización de AV para poder rellenarlo luego fácilmente.
index.php?controller=forum&action=view_attachment&attachment_id=187633

Locura de unión entre silenciadores...
index.php?controller=forum&action=view_attachment&attachment_id=187634

Y así vamos index.php?controller=forum&action=view_attachment&attachment_id=187635

Abrazos!
Archivos adjuntos:
WhatsApp Image 2017-03-16 at 2.19.07 PM.jpeg
BBCode:
WhatsApp Image 2017-03-16 at 3.02.16 PM.jpeg
BBCode:
WhatsApp Image 2017-03-17 at 4.46.28 PM.jpeg
BBCode:
WhatsApp Image 2017-03-17 at 4.47.00 PM (1).jpeg
BBCode:
WhatsApp Image 2017-03-17 at 4.47.48 PM (1).jpeg
BBCode:
WhatsApp Image 2017-03-22 at 8.04.32 PM.jpeg
BBCode:
Subir
kamikase ♕ ♫
#71 por kamikase ♕ ♫ el 22/03/2017
Ya tengo ganas de verlo terminado...
Subir
1
David Suñe
#72 por David Suñe el 23/03/2017
Cuantos avances!
Una pregunta el pladur que utilizais es el normal? He visto que ahora todos los fabricantes ya venden su propia placa acustica con la que aseguran 3db mas de reduccion de ruido. Eso si son mas pesadas que las normales
Animos
Subir
1
ikoman
#73 por ikoman el 23/03/2017
#72
En cuanto te pones con el yeso laminado parece que se avanza de la hos... de rápido.

Las placas ya las tenía compradas pero si el precio no es mucho más caro me animaría a pillarlas si fuera tú.
Yo creo que para mis necesidades voy sobrado con estas. Ya os contaré, pronto, espero.
Subir
David Suñe
#74 por David Suñe el 27/03/2017
ikoman escribió:
las placas ya las tenía compradas pero si el precio no es mucho más caro me animaría a pillarlas si fuera tú.


Hola!
bueno viendo que me quedo con poca camara de aire en un extremo, si que optare claramente por este tipo de placas.
La gente de Placo fabrican la "Placohonique". Su precio son unos 4€/m2 mas segun tarifa en comparacion con las placas normales tipo d BA.
Y en cuanto al peso curiosamente tambien se ve incrementado a 4kg/m2 de mas, pesando las de 13mm 12kg y las de 15mm 14kg.

Por cierto el tubo que sale al exterior no hubiera sido mejor rejuntarlo con espuma y no cemento? Da la impresion que debe crear algun puente acustico...
Enhorabuena por el curro que os estais pegando.
Saludos.
Subir
1
ikoman
#75 por ikoman el 28/03/2017
#74 tanto la extracción como el aporte de aire constan de dos silenciadores y cada uno de ellos está desconectado del otro y la estructura de ambos no se toca. Por ejemplo, el primer silenciador del sistema de extracción está dentro de la cámara de aire y pegado a la pared interna; El segundo silenciador también está dentro de la cámara de aire y pegado a la pared externa. La unión entre ambos silenciadores esta hecha con un material flexible para las desconectar ambos silenciadores el uno del otro. Es por esto he recibido el tubo pasa muros con cemento, ya que aporta más masa a ese cierre.
Subir
