Otra construcción de un estudio

ikoman
#76 por ikoman el 01/04/2017
Seguimos!

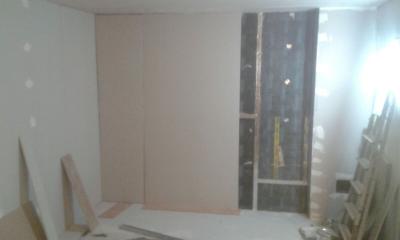

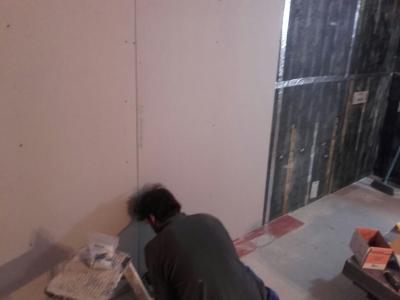

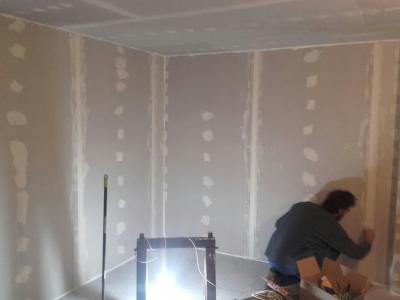

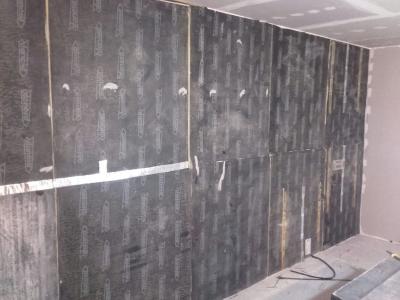

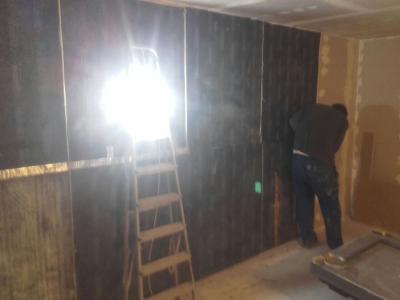

Ya está el sandwich PYL15-MAD4 reciclado-PYL13 terminado en la mitad de la sala y, lo que más me traía de cabeza, las puertas colocadas!!

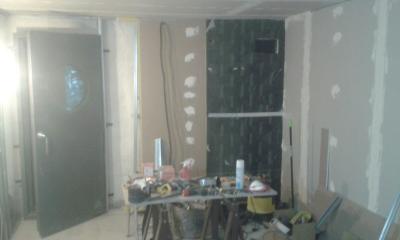

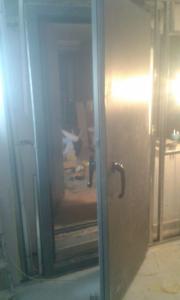

... Al final he tenido que tomar una decisión "dolorosa": he anclado las puertas a la pared externa mediante unas pletinas de acero de 30/5. El peso de las puertas es tan brutal que me causaba una sensación enorme de inseguridad anclarlas a la perfilería del PYL. Solo pensar que se le pudiese caer encima de alguien un día...

Las pletinas las he anclado a la pared con varilla de 10 y taco químico y he usado banda desolarizante en todos los puntos para "desconectarlas" lo más posible. Espero que el resultado en cuanto a la transmisión estructural no sea desastroso. O_o

Ahora, eso sí, son puertazas.

Os dejo alguna foto.

La semana que viene...
Lunes, terminar sandwich PYL y emplastecer.
Martes: emplastecer y comenzar PYL del control.
Miércoles: lijar y pintar 1a mano en sala. Continuar PYL del control.
Jueves: pintar 2a mano en sala. Comenzar marcos del visor.
Viernes: marcos del visor 2da parte.

La tarima para el lunes siguiente y acto seguido la electricidad.

Voy viendo la luz...
:bananaguit:

Abrazos!
Archivos adjuntos:
WhatsApp Image 2017-03-24 at 2.12.10 PM.jpeg
BBCode:
WhatsApp Image 2017-03-29 at 11.55.02 AM.jpeg
BBCode:
WhatsApp Image 2017-03-29 at 12.54.39 PM.jpeg
BBCode:
WhatsApp Image 2017-03-29 at 6.34.11 PM.jpeg
BBCode:
WhatsApp Image 2017-03-30 at 2.01.11 PM.jpeg
BBCode:
WhatsApp Image 2017-03-31 at 8.25.00 PM.jpeg
BBCode:
WhatsApp Image 2017-03-31 at 8.25.19 PM.jpeg
BBCode:
WhatsApp Image 2017-03-31 at 8.32.08 PM.jpeg
BBCode:
WhatsApp Image 2017-03-31 at 9.10.53 PM.jpeg
BBCode:
Subir
1
ikoman
#77 por ikoman el 06/04/2017

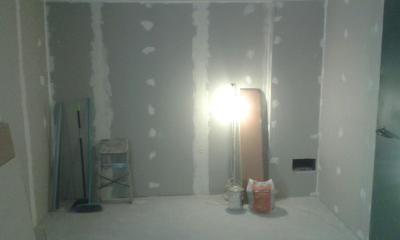

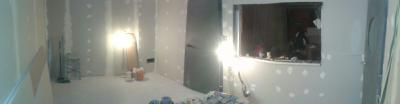

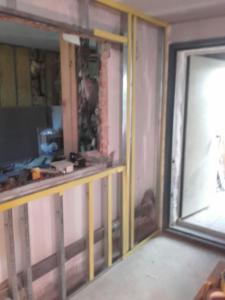

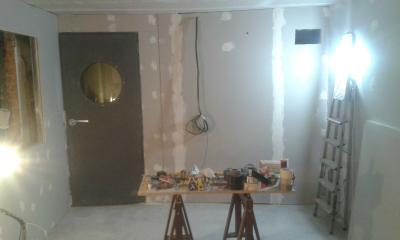

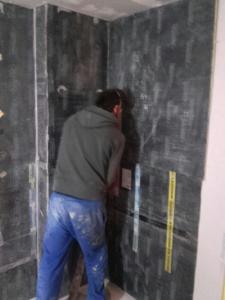

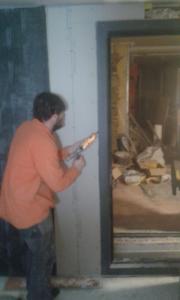

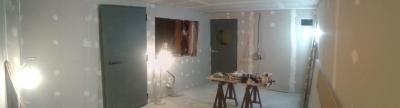

Y, ale-hop! Terminada la tabiquería por fin.

Tengo que decir que hasta ahora ha sido una panzada de curro pero es una gozada ir viendo como toma forma el proyecto. Ole y ole por Marcio, Silvestre, Santi, Raul y Carlos que me están dando una mano impagable cuando pueden. Gracias GRACIAS!

Ya por fin me he quitado el yeso laminado de la sala y solo quedan por poner 4 placas en el control del que os pondré fotos en cuanto me ponga a ello.

Ahora, a por el visor.

Mis disculpas por las fotos de movil (no me he podido agenciar una cámara mejor)

Abrazos!
Archivos adjuntos:
WhatsApp Image 2017-04-03 at 10.24.16 PM.jpeg
BBCode:
WhatsApp Image 2017-04-03 at 11.46.16 PM.jpeg
BBCode:
WhatsApp Image 2017-04-04 at 2.07.50 PM.jpeg
BBCode:
WhatsApp Image 2017-04-04 at 10.51.10 AM.jpeg
BBCode:
WhatsApp Image 2017-04-04 at 12.45.39 PM.jpeg
BBCode:
WhatsApp Image 2017-04-05 at 12.04.13 PM.jpeg
BBCode:
WhatsApp Image 2017-04-04 at 8.04.11 PM.jpeg
BBCode:
WhatsApp Image 2017-04-06 at 12.33.35 AM.jpeg
BBCode:
WhatsApp Image 2017-04-06 at 12.34.41 AM.jpeg
BBCode:
WhatsApp Image 2017-04-06 at 12.35.12 AM.jpeg
BBCode:
WhatsApp Image 2017-04-06 at 12.35.33 AM.jpeg
BBCode:
Subir
1
ikoman
#78 por ikoman el 16/04/2017
Buenas, amigos.

Sala, pintada, por fin. Da gusto porque da más sensación de amplitud.

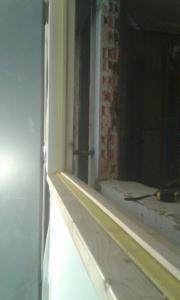

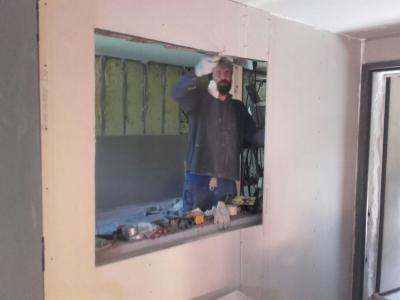

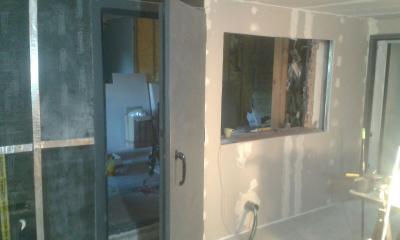

Ayer y hoy me he dedicado a los marcos del visor. Este se compone de dos hojas, una en la pared del control (de ladrillo) y otra en la pared de la sala (de placa de yeso laminado y MAD 4)

La hoja que da a la sala va a ser recta, sin angular, y de cristal laminado de 8+8. El grosor del tabique de PYL es de 3,20cm, por eso he preferido no angularlo y que el vidrio sea una "continuación" de la pared.
El cristal que da al control sí va a estar angulado, pero aún estoy por determinar si en el plano vertical o en el horizontal ya que he pensado que quizás se adapte mejor al diseño RFZ si la angulo en el plano horizontal. Intentaré meterme con sketchup el martes, con los niños ya de vuelta en el cole.

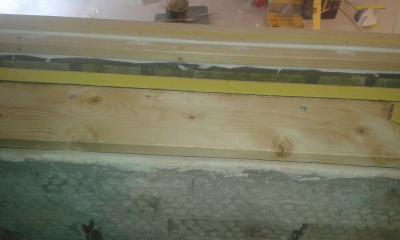

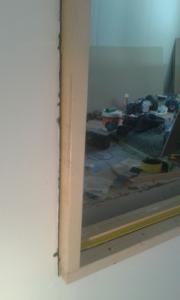

El marco del sandwich PYL lo he realizado con madera de abeto de 38mm de espesor y 12,5cm de ancho; suficiente para sobresalir 5cm hacia la sala, que es más o menos lo que voy a perder en el acondicionamiento posterior alrededor del marco.
Antes de construir los marcos he aplicado tapaporos a la madera y la he barnizado con un barniz al agua e incoloro.

En el hueco del marco del visor de la pared de pladur he aplicado tiras de Fonodan 50, de Danosa; unas en la superficie de los canales que usé para hacer el marco con la perfilería de la construcción del yeso laminado y otras en los bordes del sandwich de PYL (estas hay que ponerlas con pegamento). De esta manera el marco encaja en el hueco de una manera muy justa y estanca ya de por si. Aún así, una vez colocado y atornillado a los canales, he sellado bien las juntas con Sikaflex.

Una vez insertado el marco del visor, he puesto otras tiras de fonodan 50 en la cara interna del marco, justo donde irá el cristal, y los listones de samba que servirán para sujetarlo. Estos listones son de 1cm de grosor y 2cm de ancho. Esta noche haré fotos porque me he ido sin hacer fotos del tema terminado.

Qué más, qué más... Intentaré esta noche también hacer un pequeño croquis del diseño completo; aunque se construyen por separado los dos visores luego se terminan como si fuera uno solo.

La parte del visor de la pared de ladrillo es un poco diferente, construido con madera más ancha (por el mayor grosor del ladrillo), cristal más grueso (10+10) y recibido con un "amasijo" de mortero y lana de roca. Cuando me meta con él ya os cuento.

Pero bueno, os dejo que voy a currar otro poco.

Abrazaco!
Archivos adjuntos:
WhatsApp Image 2017-04-10 at 8.07.54 PM.jpeg
BBCode:
WhatsApp Image 2017-04-15 at 5.27.33 PM (1).jpeg
BBCode:
WhatsApp Image 2017-04-15 at 9.12.46 PM.jpeg
BBCode:
WhatsApp Image 2017-04-16 at 1.37.01 PM.jpeg
BBCode:
WhatsApp Image 2017-04-16 at 12.30.46 AM.jpeg
BBCode:
Subir
1
ikoman
#79 por ikoman el 19/04/2017
Aún os debo el croquis del visor dibujado... pero aquí va alguna otra foto.
Archivos adjuntos:
WhatsApp Image 2017-04-17 at 2.19.19 AM.jpeg
BBCode:
WhatsApp Image 2017-04-16 at 11.44.28 PM.jpeg
BBCode:
Subir
1
Urbanboy A.K.A. Potter Baneado
#80 por Urbanboy A.K.A. Potter el 19/04/2017
#79 Esta quedando Buenisimo, Felicitaciones y no le bajes intensidad :birras:
Subir
1
ikoman
#81 por ikoman el 30/04/2017
Feliz domingo!

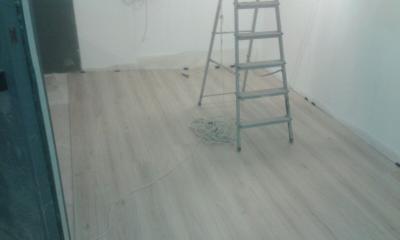

Visor terminado, suelo laminado de la sala instalado.
Fuera de la casa, 45db de atenuación con una batería dentro tocando a 110db. Lectura de 65db a un metro de la fachada directa con la sala.
En el control, mismos valores aproximados. Así que contento con el resultado que cumple para mi necesidad de dejar de molestar a los vecinos.

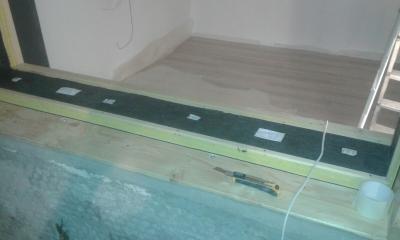

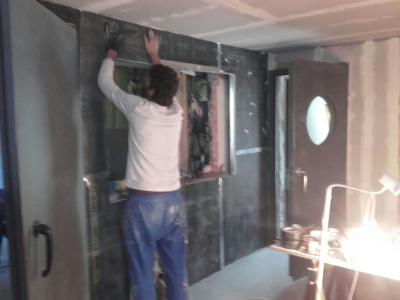

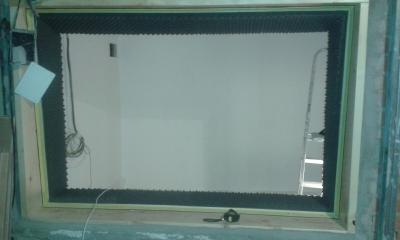

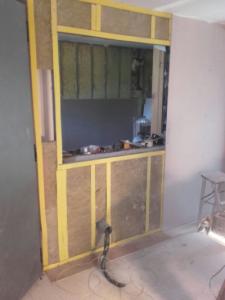

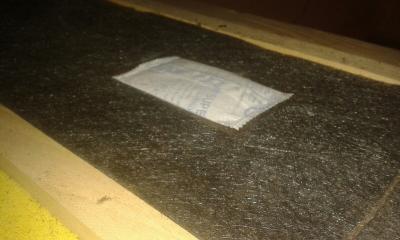

El visor lo continué cortando trozos de fibra de vidrio de conducto rígido para aire acondicionado y colocándolo con pegamento y sikaflex alrededor de todo el perímetro interior de cada visor (tapando la cámara de aire interna del visor... una vez colocado realicé unos compartimentos con el cuter en la fibra de vídrio donde coloqué bolsias desecantes para evitar que se empañen.

El siguiente paso fue forrar ese panelado de fibra de vidrio con espuma absorvente (waves, de Chova) y preparar los junquillos para la instalación.

Llegaron los cristales, se instalaron y el resultado es formidable. Creo que es de los elementos mejor insonorizados de la sala-control.

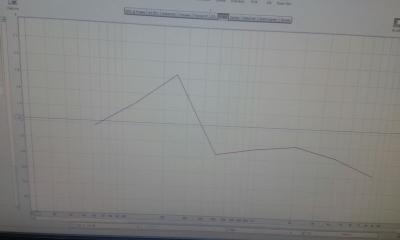

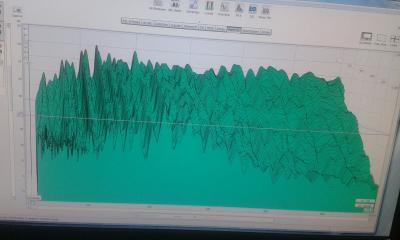

Ese mismo día saqué una vieja tarjeta de sonido, calibré REW e hice una medición en la sala vacía

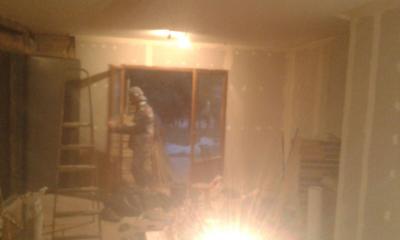

Al mismo tiempo hemos seguido con el pladur de la sala de control y la salita de voces, creo que terminaremos esta semana. La verdad es que nos ha tocado arreglar muchas imperfecciones y tapar unas cuantas grietas.

El control vamos a reforzarlo con MAD2 pegado en PYL de 13 y PYL de 15 para terminar. Tanto en paredes como techo. El objetivo es añadir algún db más de atenuación hacia el resto de la casa. Prefiero probar así antes de hacer un box in box porque creo que aportará lo que necesito. Veremos qué tal.

Y en cuanto esté el control me traeré los bártulos y atacaré el acondicionamiento acústico.

Hasta la próxima.
Archivos adjuntos:
WhatsApp Image 2017-04-24 at 1.49.28 PM.jpeg
BBCode:
WhatsApp Image 2017-04-24 at 3.10.11 PM.jpeg
BBCode:
WhatsApp Image 2017-04-24 at 4.32.58 PM.jpeg
BBCode:
WhatsApp Image 2017-04-25 at 10.46.54 PM.jpeg
BBCode:
WhatsApp Image 2017-04-25 at 10.47.14 PM.jpeg
BBCode:
WhatsApp Image 2017-04-25 at 10.47.57 PM.jpeg
BBCode:
WhatsApp Image 2017-04-25 at 10.48.23 PM.jpeg
BBCode:
WhatsApp Image 2017-04-25 at 10.54.20 PM.jpeg
BBCode:
WhatsApp Image 2017-04-26 at 12.48.01 AM.jpeg
BBCode:
WhatsApp Image 2017-04-26 at 1.08.09 AM.jpeg
BBCode:
WhatsApp Image 2017-04-26 at 8.41.35 PM.jpeg
BBCode:
WhatsApp Image 2017-04-27 at 2.55.56 PM.jpeg
BBCode:
WhatsApp Image 2017-04-27 at 2.56.23 PM.jpeg
BBCode:
WhatsApp Image 2017-04-28 at 10.17.11 AM.jpeg
BBCode:
WhatsApp Image 2017-04-28 at 10.19.25 AM.jpeg
BBCode:
WhatsApp Image 2017-04-28 at 9.22.34 PM.jpeg
BBCode:
WhatsApp Image 2017-04-28 at 9.22.48 PM.jpeg
BBCode:
Subir
1
Mané Chao
#82 por Mané Chao el 30/04/2017
ikoman escribió:
es añadir algún db más de atenuación hacia el resto de la casa


Y sobre todo atenuar la transmisión por forjados y pilares
además de aumentar bastante la deolarización en las frecuencias graves.
Es un material marranete, viscoso, blando, pesa y es caro; pero muy recomendable, en conjunción con la lana de roca u otros complementario, claro. No vaya a ser que del zulo bedllom, con Copopren, pasemos al rata-plodusel embadurnado en pez.
Subir
ikoman
#83 por ikoman el 10/05/2017
Brayan Ferri Tero escribió:
en conjunción con la lana de roca u otros complementario, claro.

Efectivamente.

Bueno, aquí seguimos.

La salita de 9m2 que estoy haciendo junto al control ya casi está. Supongo que serán unos 4 días más pero como no puedo echarle 8 horas cada día (ya quisiera) pues ya veremos.

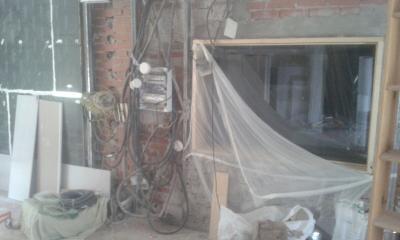

Mientras secan las paredes que encinto voy haciendo la electricidad poco a poco. Ha sido un galimatías pero ya está controlado.
Tengo que decir que todos los que compartís vuestros proyectos sois maravillosos, ¡¡¡lo que se aprende!!! Y no solo aquí, no, viva internet y la legión de altruistas que van por ahí difundiendo conocimiento. Hace 8 meses no sabía nada de construcción tradicional con ladrillo y cemento, de electricidad, de climatización, de acústica (lo mínimo), de carpintería... Es una gozada volver a aprender como cuando era más chaval!! Gracias, gracias, gracias de corazón.

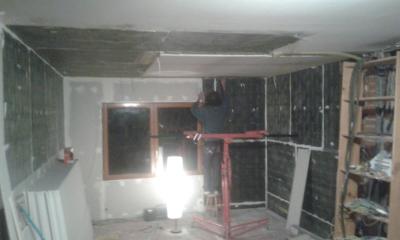

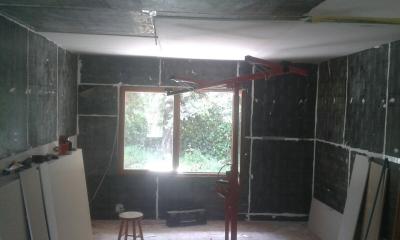

Os dejo unas fotos de los trabajos en el antiguo salón que se está convirtiendo poco a poco en el nuevo control y salita de voces.(me acabo de dar cuenta de que no tengo las fotos de hoy)

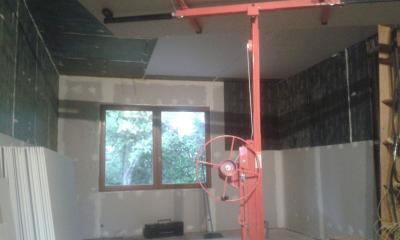

Hemos sacado a pasear de nuevo a la Araña Roja, mi querida elevadora de placas de yeso laminado. Ya tengo la mitad del techo listo.

A ver si mañana hago un buen dossier fotográfico que al final hago más bien pocas fotos.

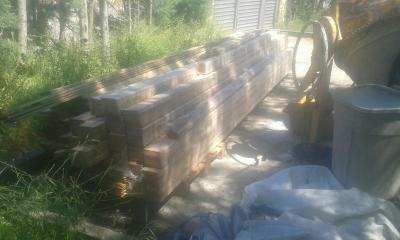

Ah! Lo olvidaba. Sigo con la flor bien puesta en el culete. El otro día me fui a mirar friso de madera para el acabado de las salas y al volver a casa mi vecino me dice "no querrás unas maderas que tengo en casa, no?" Resumiendo, friso para parar un tren. Gracias!! :plasplas: :plasplas: :cuernos:

Abrazaco y a dormir.
Archivos adjuntos:
WhatsApp Image 2017-05-05 at 7.45.58 PM.jpeg
BBCode:
WhatsApp Image 2017-05-05 at 10.29.54 PM.jpeg
BBCode:
WhatsApp Image 2017-05-01 at 2.22.48 PM.jpeg
BBCode:
Subir
andreutodo
#84 por andreutodo el 10/05/2017
Muy buena la del friso! Esa araña roja ya la quisiera yo :) Mucho ánimo
Subir
1
ikoman
#85 por ikoman el 13/05/2017
#84 gracias por los ánimos!

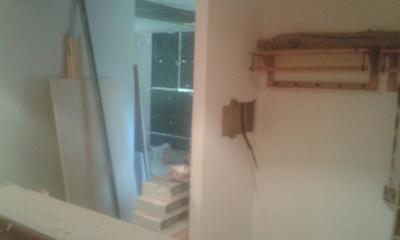

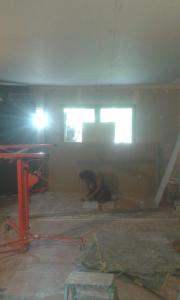

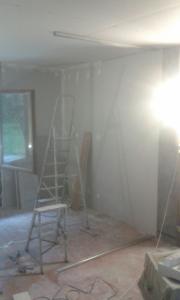

Vamos avanzando aunque sin fotos en esta ocasión. Durante esta semana he llevado a cabo la tediosa tarea de llevarme el cuadro eléctrico de la casa a la entrada de la misma. Originalmente el cuadro se encontraba en el garaje de la casa, la actual sala insonorizada. Ha sido un gran coñazo hacerlo y descifrar el galimatías de cables pero, por fin, ha quedado resuelto. La nueva disposición de la casa va a tener tres cuadros eléctricos: Uno para la casa situado en el Hall; otro para la sala de voces y el control situado en el control; Y otro para la sala situado en la propia sala. Esto es porque habrá ocasiones en las que alquile la casa con acceso a la sala insonorizada pero manteniendo el control cerrado. Los cuadros del control y de la sala compartirán una toma de tierra exclusiva para ellos y los enchufes tendrán la tierra instalada en estrella.

Durante esta semana hemos seguido trabajando en el control tanto como hemos podido y ya supongo que acabaremos el yeso laminado durante esta semana que entra. Luego, pintar, instalar Dos puertas e instalar el suelo.

Ya vamos llegando al final aunque ahora comenzará el periodo de los remates estéticos y el acondicionamiento acústico. Por lo pronto la semana que viene ya se comienza a ensayar en la sala, así que aprovecharé para realizar mediciones con una banda al completo tocando Rock.

Por último atacaré el diseño RFZ de la sala de control Y pondré en práctica los consejos que me han ido dando en los comienzos de este post. OriolP, desarrollaré tus consejos para diseñar la sala de control.

Feliz finde!
Subir
Angel Dorao
#86 por Angel Dorao el 16/05/2017
Enhorabuena por el hilo y sobretodo por el estudio
Subir
1
ikoman
#87 por ikoman el 03/06/2017
Hola amig@s!

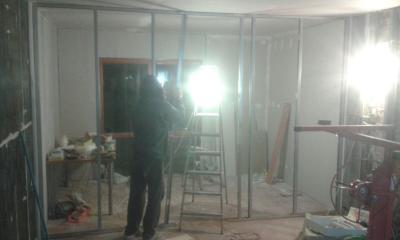

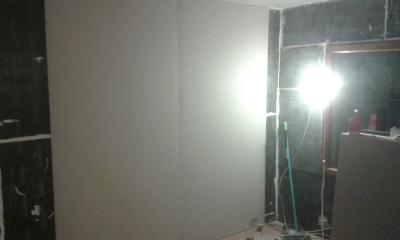

Varias semanas de silencio, si... y es que he estado pladureando como un cosaco, construyendo tabiques nuevos, recreciendo muros de ladrillo... vamos, tareas de poco interés aunque os dejo unas fotos.

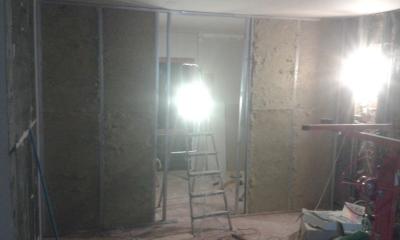

Ya ha tomado forma la salita de voces, piano vertical y almacenaje de microfonía y cableado, de 9m2. He construido el tabique entre salita y control con doble sandwich de PYL15+MAD4+PYL15 y en 25 días vendrá la puerta batiente de PVC con cristal laminado 6+6 Stadip silence. Ya hoy le dimos la primera mano de pintura. Bien!

También hemos construido el taquique de separación entre el control y el hall de la casa, donde irá otra puerta batiente de PVC, esta vez con laminado 4+4 Stadip Silence.

El resto del control ya está casi para pintar; falta emplastecer y encintar algunos tramos. En cuanto terminemos algunos asuntos pendientes con cemento en el control nos meteremos a pintar por fin.

En fin, que poco interesante pero ya falta menos para el acondicionamiento, que ahí yo creo que dará un giro la película.
Espero que andéis bien.
Archivos adjuntos:
WhatsApp Image 2017-05-08 at 2.57.44 PM.jpeg
BBCode:
WhatsApp Image 2017-05-09 at 2.12.32 PM.jpeg
BBCode:
WhatsApp Image 2017-05-10 at 3.40.01 PM.jpeg
BBCode:
WhatsApp Image 2017-05-11 at 10.05.11 AM.jpeg
BBCode:
WhatsApp Image 2017-05-12 at 10.53.57 PM.jpeg
BBCode:
WhatsApp Image 2017-05-12 at 10.54.39 PM.jpeg
BBCode:
WhatsApp Image 2017-05-15 at 6.59.13 PM.jpeg
BBCode:
WhatsApp Image 2017-05-15 at 8.43.38 PM.jpeg
BBCode:
WhatsApp Image 2017-05-15 at 9.56.20 PM.jpeg
BBCode:
WhatsApp Image 2017-05-15 at 10.29.49 PM.jpeg
BBCode:
WhatsApp Image 2017-05-26 at 5.22.53 PM.jpeg
BBCode:
Subir
ikoman
#88 por ikoman el 21/06/2017

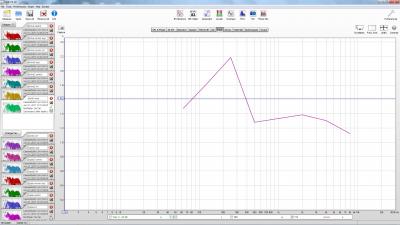

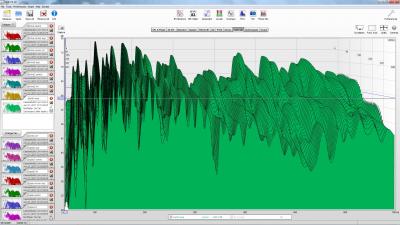

Hola amigos, ya terminamos casi. Ahora estamos con las MEDICIONES y REW antes de diseñar el acondicionamiento. A ver si alguien puede echarme una manilla... La interpretación de los datos es en lo que más pez estoy.

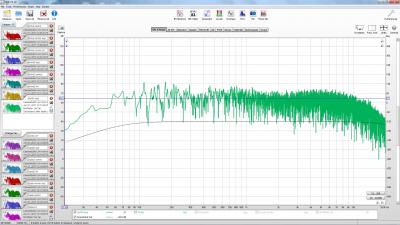

Adjunto archivo dat de REW y alguna captura.

Mediciones tomadas en la sala vacía. 14 mediciones en total. Micrófono omni que venía con un sistema ARC. Altura del micro unos 160 cm.

La sala mide 5m x 3.4m x 2.36m

El objetivo será bajar el tiempo de reberveración a 200ms - 400ms y arreglar los problemas más pronunciados. Busco ayuda para localizar esos problemas.

Voy a investigar al respecto pero tengo que centrarme en los picos y valles más pronunciados, no?

Gracias, a ver si hago alguna fotuela del estudio!
Archivos adjuntos:
Casaestudio RT60.jpg
BBCode:
Casaestudio SPL PHASE.jpg
BBCode:

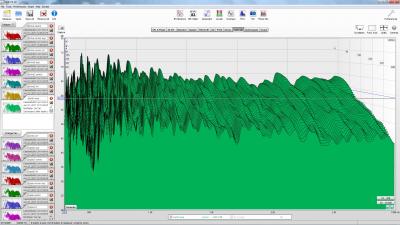

Casaestudio waterfall 40-700.jpg
BBCode:
Casaestudio waterfall 300-3000.jpg
BBCode:
Subir
ikoman

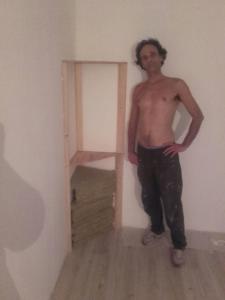

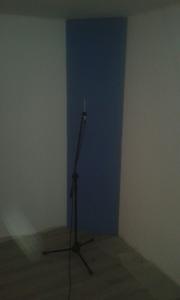

#89 por ikoman el 22/06/2017
