Como pasar salida aux mono a auricular stereo

Solucionado
ManuRush
#1 por ManuRush el 11/03/2023
Tengo un mezclador Yamaha MG16/6 Fx y quiero enviar una señal de monitor utilizando aux 1 ó 2 que sacan sonido en mono y claro, solo se escuchan por un canal de auriculares. Que se hace en estos casos?

Saludos:dj:
Subir
Solución elegida por el creador del hilo (ManuRush)
Synclavier
#13 por Synclavier el 12/03/2023
Manelfunk escribió:
Si usas el amplificador HA400 que mencionas, tienes que entrar señal por las 2 entradas del conector TRS para que suene por los 2 auriculares. Te valdría perfectamente un cable con un conector TRS en un extremo y TS en el otro, soldando las patas T y R del TRS al T del conector TS. Tienes que hacerte el cable y te tienes que fijar cada vez en conectar el extremo TS a la salida auxiliar, no el TRS.


Manelfunk escribió:
Hola, no tiene nada de chapuza. Si quieres escuchar la misma señal en los 2 canales del auricular, entras la misma señal.
No pasa nada siempre que la impedancia total sea mayor (20 veces mayor, mínimo) a la impedancia de salida de la salida Aux de la mesa.
Esto se cumple si usas un ampli de auriculares, no si conectas los auriculares directamente.


Vale, entonces la mejor solución es hacer el cable que indico en el comentario #9 y después pasar la señal por el amplificador HA400, conectando el conector TS (mono) a la salida auxiliar del mezclador Yamaha y el TRS (estéreo) a la entrada del HA400. Después se conectan los auriculares a una de las salidas estéreo del HA400.

Para hacer el cable TS-TRS he encontrado esta imagen donde se ve claramente cómo lo hay que conectar. Hay que utilizar un cable de audio con malla + 2 conductores y los cables correspondientes a la punta (tip) y el anillo (ring) del conector TRS se unen juntos en la punta (tip) del conector TS:


1
OFERTASVer todas
  • -22%
    Universal Audio Volt 2 Studio Pack
    179 €
    Ver oferta
  • -37%
    Behringer SU9920
    69 €
    Ver oferta
  • -26%
    Audix FP-7 F9 Drumset 70th Bundle
    444 €
    Ver oferta
Synclavier
#2 por Synclavier el 11/03/2023
Si dispones de los 2 auxiliares libres y los 2 sacan la misma señal mono, puedes utilizar un cable divisor en Y, conectando un jack macho mono al aux 1 y el otro al aux 2 y poniendo los volúmenes de salida de los 2 auxiliares al mismo nivel. En el jack hembra estéreo del cable se conectan los auriculares.

Supongo que cada auxiliar del mezclador tiene una salida mono de jack de 6,3mm (1/4"). Entonces:

Si los auriculares tienen un conector jack estéreo de 6,3 mm (1/4") necesitarías este cable:
https://www.gear4music.es/es/G4M/Klotz-Short-Y-Cable-1-4-Stereo-Twin-1-4-Mono-Adapter-02m/2586?origin

Si los auriculares tienen un conector jack estéreo de 3,5 mm (1/8") necesitarías este otro cable:
https://www.miravia.es/p/i1356007433455140-s2068859579811364.html?hybrid

Ese cable conducirá la señal mono del aux 1 a través del jack estéreo a un canal de tus auriculares y la señal mono del aux 2 (idéntica a la del aux 1) al otro canal de tus auriculares, escuchando así la misma señal mono en los dos canales de los auriculares.
Subir
ManuRush
#3 por ManuRush el 11/03/2023
#2
Gracias por responder tan rápido. Pero solo tengo un aux. libre el otro va a un monitor de suelo.
La idea es tener otra mezcla individual diferente.

Saludos
Subir
Synclavier
#4 por Synclavier el 11/03/2023
¿La salida de envío a efectos que hay junto a los 2 auxiliares del mezclador Yamaha también la tienes ocupada?
Subir
ManuRush
#5 por ManuRush el 11/03/2023
No, esa está libre y tengo un HA400 de Behringer, pero este no tiene la posibilidad de mono/estereo
Subir
ManuRush
#6 por ManuRush el 12/03/2023

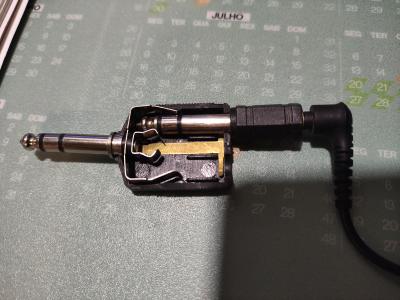

Me acabo de encontrar este adaptador medio roto(adjunto foto), que al menos con este se escucha por los dos auriculares y teniendo en cuenta que todas las señales que entran al mezclador son mono no pierdes ningun sonido aunque el resultado sea más pobre.
Archivos adjuntos ( para descargar)
Subir
Synclavier
#7 por Synclavier el 12/03/2023
#5 Quizá puedas utilizar esa salida de efectos para tomar la segunda señal para los auriculares, utilizando un cable como los que te indico en el comentario #2 . En teoría la salida de efectos debe sacar una señal similar a las de aux 1 y aux 2, si no me equivoco. Sería cuestión de probar.

Si no, con el HA400 de Behringer también lo tendrías solucionado, pero necesitas igualmente de un cable divisor como los que te indico en el comentario #2 (uno u otro según tus auriculares tengan jack macho de 3,5 o 6,3 mm). Conectas la salida aux del mezclador que te queda libre a la entrada del HA400 y los jack mono del cable divisor en Y a las salidas 1 y 2 del Behringer. Después conectas los auriculares al jack estéreo hembra del cable y pones los volúmenes de las salidas 1 y 2 del mini mezclador al mismo nivel.

Pero antes miraría si sirve la salida de efectos para conectar el 2º jack del cable en Y (un jack a un aux y el otro a effects), porque así te ahorras de tener que añadir el HA400 + su alimentador al sistema.

Sea cual sea la solución elegida, vas a necesitar un cable divisor de señal como los que te indiqué en el comentario #2 .
Subir
1
Synclavier
#8 por Synclavier el 12/03/2023
ManuRush escribió:
Me acabo de encontrar este adaptador medio roto(adjunto foto), que al menos con este se escucha por los dos auriculares


Ese adaptador, por lo que se ve, duplica la señal estéreo de una salida a dos señales estéreo idénticas, por lo que deberías obtener el mismo resultado conectando los auriculares como se ve en la foto que conectándolos directamente prescindiendo del adaptador.
Subir
Synclavier
#9 por Synclavier el 12/03/2023
De todas formas, si la salida a la que conectas ese adaptador es mono, no se debería escuchar por los dos auriculares a no ser que una de las chapitas del adaptador cortocircuite en el jack la punta con el anillo. Así se llegaría a escuchar por los 2 auriculares, pero perdiendo potencia.

De hecho, también se podría hacer una chapucilla con un cable de audio estéreo (2 cables y malla), un conector jack macho mono (para conectar a aux del mezclador) y otro conector jack hembra estéreo (para conectar al macho de los auriculares), conectando por un lado la malla (tierra) de los 2 jacks y por otro lado conectando juntos en el terminal de señal del jack mono los dos cables de señal provenientes del jack estéreo, cortocircuitándolos. Así, utilizando un solo cable entre el mezclador y los auriculares se escucharía la misma señal en los dos lados de los auriculares, pero como aumentamos la impedancia en la salida aux del mezclador se perdería algo de potencia (se escucharía más bajo de lo normal en los auriculares y habría que compensarlo subiendo algo más el volumen de la salida auxiliar). Es una solución menos profesional.
Subir
1
Manelfunk
#10 por Manelfunk el 12/03/2023
Hola, es necesario saber si conectas los auriculares directamente a la salida Aux de la mesa, o interpones algún equipo para amplificar la señal. La salida Aux no es amplificada, no está pensada para conectar los auriculares directamente.

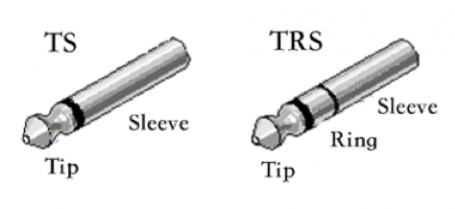

Si usas el amplificador HA400 que mencionas, tienes que entrar señal por las 2 entradas del conector TRS para que suene por los 2 auriculares. Te valdría perfectamente un cable con un conector TRS en un extremo y TS en el otro, soldando las patas T y R del TRS al T del conector TS. Tienes que hacerte el cable y te tienes que fijar cada vez en conectar el extremo TS a la salida auxiliar, no el TRS.

Más sencillo sería usar un amplificador de auriculares que pueda conmutar a mono, como el ART Headtap o Samson QH4.
Subir
1
Manelfunk
#11 por Manelfunk el 12/03/2023
Synclavier escribió:
De hecho, también se podría hacer una chapucilla con un cable de audio estéreo (2 cables y malla), un conector jack macho mono (para conectar a aux del mezclador) y otro conector jack hembra estéreo (para conectar al macho de los auriculares), conectando por un lado la malla (tierra) de los 2 jacks y por otro lado conectando juntos en el terminal de señal del jack mono los dos cables de señal provenientes del jack estéreo, cortocircuitándolos. Así, utilizando un solo cable entre el mezclador y los auriculares se escucharía la misma señal en los dos lados de los auriculares, pero como aumentamos la impedancia en la salida aux del mezclador se perdería algo de potencia (se escucharía más bajo de lo normal en los auriculares y habría que compensarlo subiendo algo más el volumen de la salida auxiliar). Es una solución menos profesional.


Hola, no tiene nada de chapuza. Si quieres escuchar la misma señal en los 2 canales del auricular, entras la misma señal.

No cortocircuitas nada, pues los terminales del conector TRS van a circuitos distintos.

No aumentas la impedancia a la salida auxiliar, en realidad la disminuyes puesto que los canales L y R del auricular quedan en paralelo a la salida Aux de la mesa. Esto se puede hacer, es como conectar varias etapas a una misma salida de mesa. Y no se va a perder potencia porque la salida Aux es de señal, no es salida amplificada.

No pasa nada siempre que la impedancia total sea mayor (20 veces mayor, mínimo) a la impedancia de salida de la salida Aux de la mesa.

Esto se cumple si usas un ampli de auriculares, no si conectas los auriculares directamente.
Subir
1
Wikter
#12 por Wikter el 12/03/2023
Lo normal en estos casos es usar jacks mono y regular la penetración del mismo para que se escuche, aunque la solución correcta es usar un mezclador con envíos estéreo o un simple patchbay para hacer ruteos.
Subir
1
Synclavier
#13 por Synclavier el 12/03/2023
Manelfunk escribió:
Si usas el amplificador HA400 que mencionas, tienes que entrar señal por las 2 entradas del conector TRS para que suene por los 2 auriculares. Te valdría perfectamente un cable con un conector TRS en un extremo y TS en el otro, soldando las patas T y R del TRS al T del conector TS. Tienes que hacerte el cable y te tienes que fijar cada vez en conectar el extremo TS a la salida auxiliar, no el TRS.


Manelfunk escribió:
Hola, no tiene nada de chapuza. Si quieres escuchar la misma señal en los 2 canales del auricular, entras la misma señal.
No pasa nada siempre que la impedancia total sea mayor (20 veces mayor, mínimo) a la impedancia de salida de la salida Aux de la mesa.
Esto se cumple si usas un ampli de auriculares, no si conectas los auriculares directamente.


Vale, entonces la mejor solución es hacer el cable que indico en el comentario #9 y después pasar la señal por el amplificador HA400, conectando el conector TS (mono) a la salida auxiliar del mezclador Yamaha y el TRS (estéreo) a la entrada del HA400. Después se conectan los auriculares a una de las salidas estéreo del HA400.

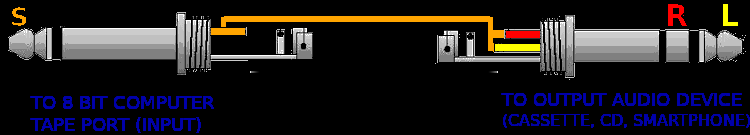

Para hacer el cable TS-TRS he encontrado esta imagen donde se ve claramente cómo lo hay que conectar. Hay que utilizar un cable de audio con malla + 2 conductores y los cables correspondientes a la punta (tip) y el anillo (ring) del conector TRS se unen juntos en la punta (tip) del conector TS:


Subir
1
ManuRush
#14 por ManuRush el 13/03/2023
#8 # 10 #13
Muchas gracias chavales lo damos por solucionado. #8 curiosamente con el adaptador de la foto se escucha por los dos auriculares. Pero mejor me voy a preparar un cable Trs-Ts

Saludos:guitarraelec::birras:
