Proyecto Sound System

Jony_850
#1 por Jony_850 el 17/04/2017
Hola buenas:

Hoy os quería traer un "proyecto" en el que creamos nuestro Sound System. Es un proyecto abierto en el que podéis participar con vuestras opiniones, conocimientos....

Al lío:

PRESENTACION

Estamos creando un Sound System tipo muro, del tipo Jamaican Sound System o tipo rave, así que estará entre una cosa y la otra.

Tuvimos un colectivo hace años cuando éramos más chiquillos y hacíamos fiestecillas con lo que podíamos... y aumentábamos el equipo, con lo que iba saliendo, siempre limitados por un bajo presupuesto, poco medios y conocimientos bajos. Casi solo lo de los RMS y los Ohm poco mas. Tras años parados sin hacer nada 2 amigos y yo que siempre tuvimos el gusanillo de tener algo medio decente volvemos al tema.
Sé que para los expertos y sabidos del tema el montaje en muro es una aberración técnica, pero ofrece muchas ventajas, a la hora de montar pequeñas fiesta, está todo junto y vigilado por ejemplo....


EL SOUND

El presupuestos sigue siendo bajo, pero ya tememos bastantes cosillas que podemos aprovechar del pasado, y para ahorrar habrá mucho DIY.

QUE TENEMOS

Altavoces

-2xPantallas das MI215 (son doble 15 más motor de agudos) 500RMS a 4Ohm, 50Hz a 16kHz.

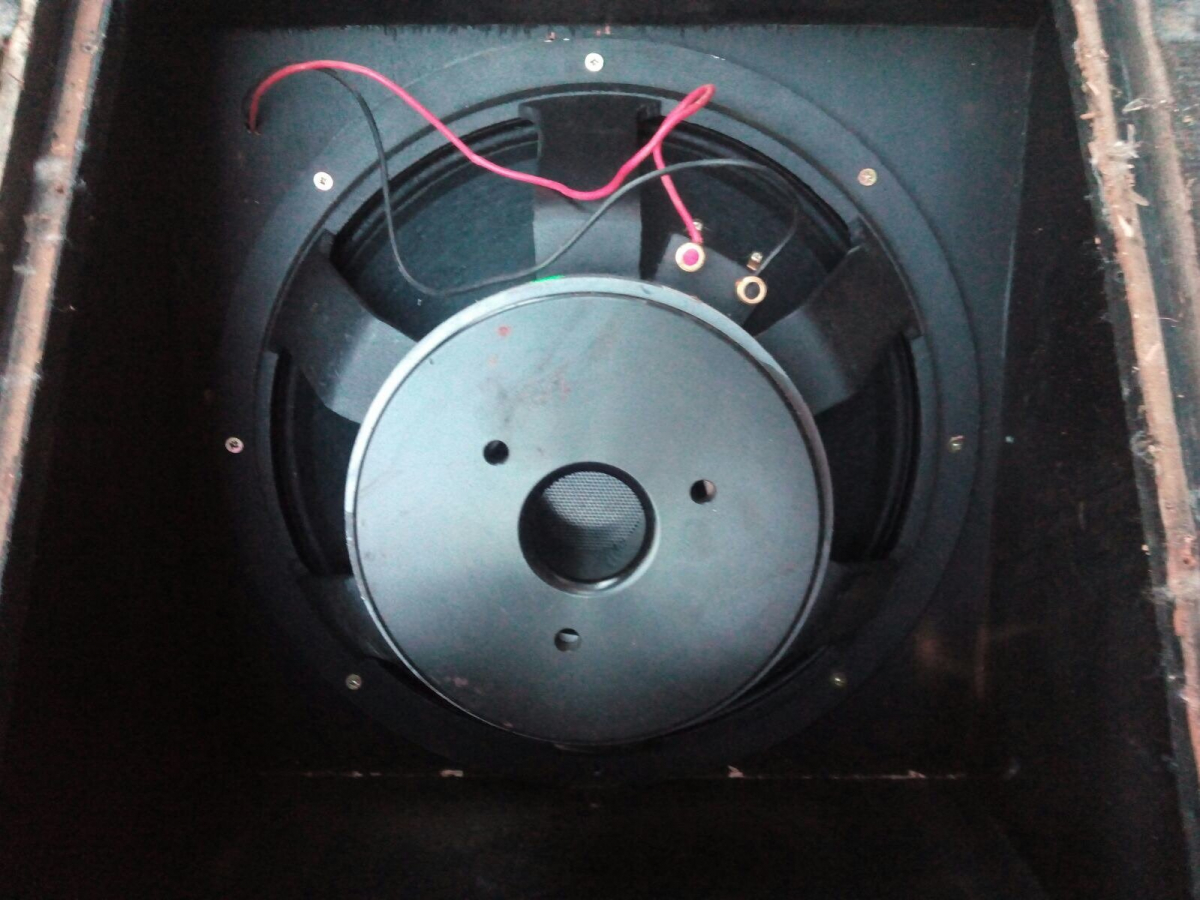

- Un viejo Musicson ip880, tiene unos 20 años, imaginaros el estado.... está compuesto por dos graves de 18" ip880b (lleva 2 conos de 500RMS a 8ohm, no sabemos que marca es el cono ni nada, sólo esos datos de una pegatina....) y las 2 cajas de medios ip880ti (llevan 1 como beyma 15m300 de 300RMS a 8ohm, 30Hz a 3500Hz y un motor de agudos de 2 pulgadas, más 2 tweeter) está dividido en 2 vías, medios y agudos, cada parte con su etapa y la vía de agudos lleva un filtro para dividir las frecuencias al motor y los tweeter)

Controladores y Etapas

-Mixer: Ecler nuo 4 mk1, (de mercasonic) único dato que puede ser relevante, es Output a 0db 1V.

-Equalizador Behringer FBQ3102HD Ultragraph Pro, lleva una salida trasera independiente para sub con corte ajustable.

- Crossover Behringer CX3400, incluye limitador

- Etapa Hsd m6
(8 Ohm): 2x600 W
(4 Ohm): 2x1.050 W
(2 Ohm): 2x1.400 W
(BRIDGE) (8 Ohm): 1.750 W
(BRIDGE) (4 Ohm): 2.300 W

-Etapa Hsd m5
(8 Ohm): 2x500 W
(4 Ohm): 2x850 W
(2 Ohm): 2x1.300 W
(BRIDGE) (8 Ohm): 1.460 W
(BRIDGE) (4 Ohm): 1.920 W


-Etapa IMG STAGE LINE STA1100
(8 Ohm) 2x400 W
(4 Ohm) 2x600 W
(BRIDGE) (8 Ohm) 1200 W

-Etapa Samson S1000
(8Ohm) 2x340 W
(4Ohm) 2x545 W
(BRIDGE) (8Ohm) 1090 W

- Etapas Musicson FP-302 y FP-102 de 2x300 W y 2x100 W a 4Ohm

Hasta aquí este primer post sobre que queremos hacer, quienes somos y qué tenemos.

En el siguiente seguiré con que queremos completar el sound, por qué y empezaremos con el DIY.

Un saludito

Positive Quake Sound System
Subir
Jony_850
#2 por Jony_850 el 17/04/2017
Voy con el segundo post del hilo.

Después de presentar un poco lo que tenemos vamos a lo que queremos.

Nuestra idea es fabricarnos 4 subgraves y ya de paso restaurar el viejo musicson ip880.

Tras una búsqueda exaustiva de modelos, planos y demás queríamos algo que fuera fiable, en internet hay miles de planos y replicas, pero muy poca info sobre estos, nos gustan los super scoops pero nos inmensos, asique encontramos algo parecido pero ligeramente mas pequeño, en una web, ceno casi una comunidad mas bien, de unos diseñadores de altavoces, estos crean diseños y los prueban y luego te venden los planos, junto con un montón de info para su desarrollo.

Decidimos hacer 4 TITAN48 de billfiztmaurice, http://www.billfitzmaurice.com/T48.html


(por razones de propiedad intelectual no daré datos de medidas o los planos)

No enviaron un doc de guía, con todo el tema de materiales, drives, montaje e info sobre las cajas. Ademas de un archivo sketchup con las diferente variantes, nosotros nos decidimos por el Titán 48 con un cono de 15", eminence kappalite 3015lf. Estas cajas se hacen en madera de media pulgada de madera laminada, aquí no hay ese grosor, y lo mas cercano es 12 mm y como se no iba de precio optamos por usar mdf de 19mm y modificar ligeramente los planos para cambiar el grosor de la madera procurando mantener los volúmenes de la caja sin variaciones, tras unas cuantos tutariale de sketchup de youtube, rehicimos la caja.


y ya de paso un croquis de como quedaría todo junto, las medidas de las cajas de arriba van un poco a ojimetro y me salieron mas pequeñas de lo que son realmente


De momento estoy por hoy, mañana subiré alguna foto del antes del musicson y empezaremos con los preparativos

Un saludo


P.D. no se porque no me salen las fotos...
Subir
Jony_850
#3 por Jony_850 el 19/04/2017
No sabía q el foro no admitía imágenes de servidores http, así que resubo la imágenes

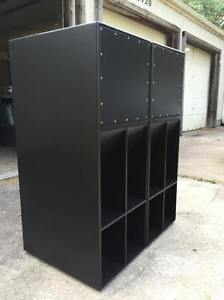

Este sería el Titan 48(foto de internet)

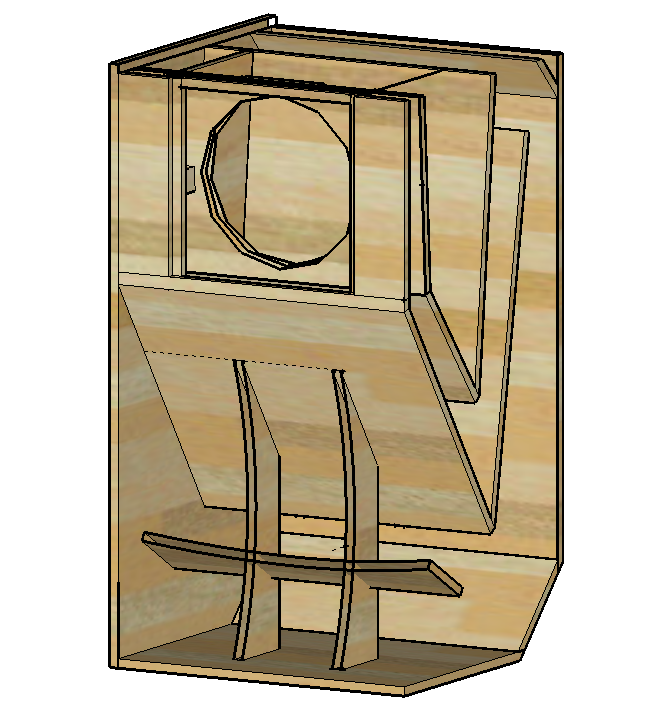

Este el modelo modificado en sketchup

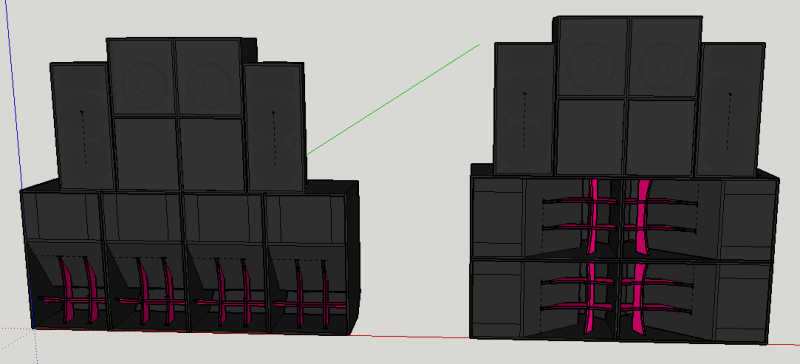

Y este el croquis de cómo será el muro

Subir
Jony_850
#4 por Jony_850 el 19/04/2017

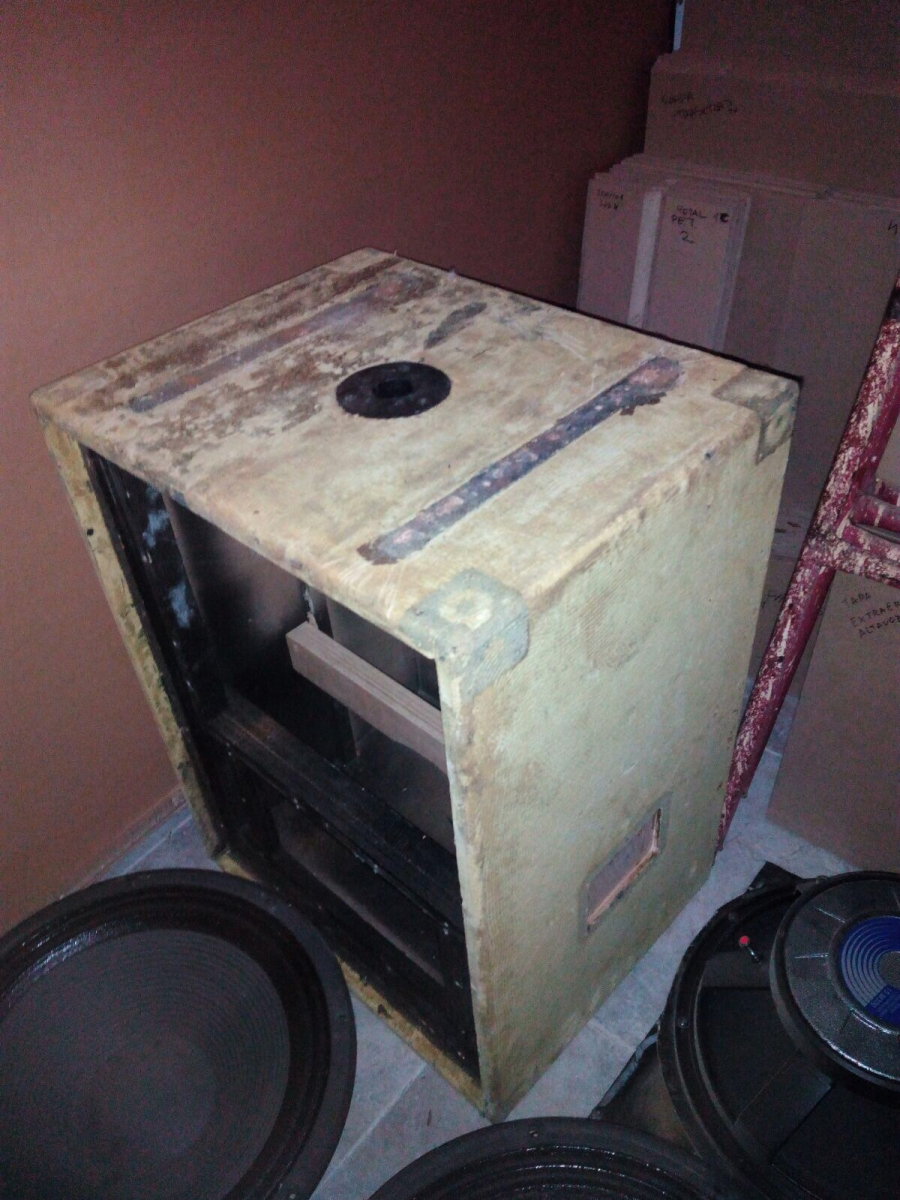

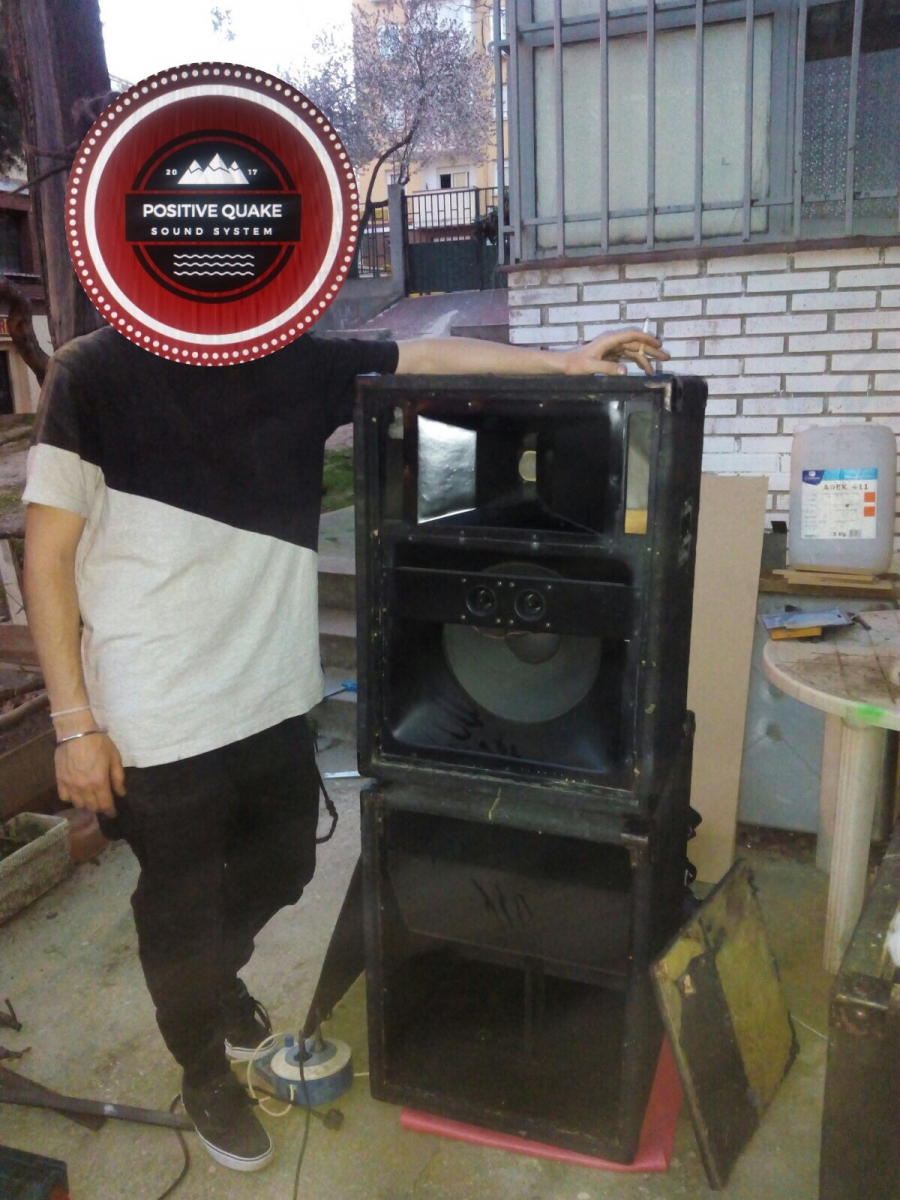

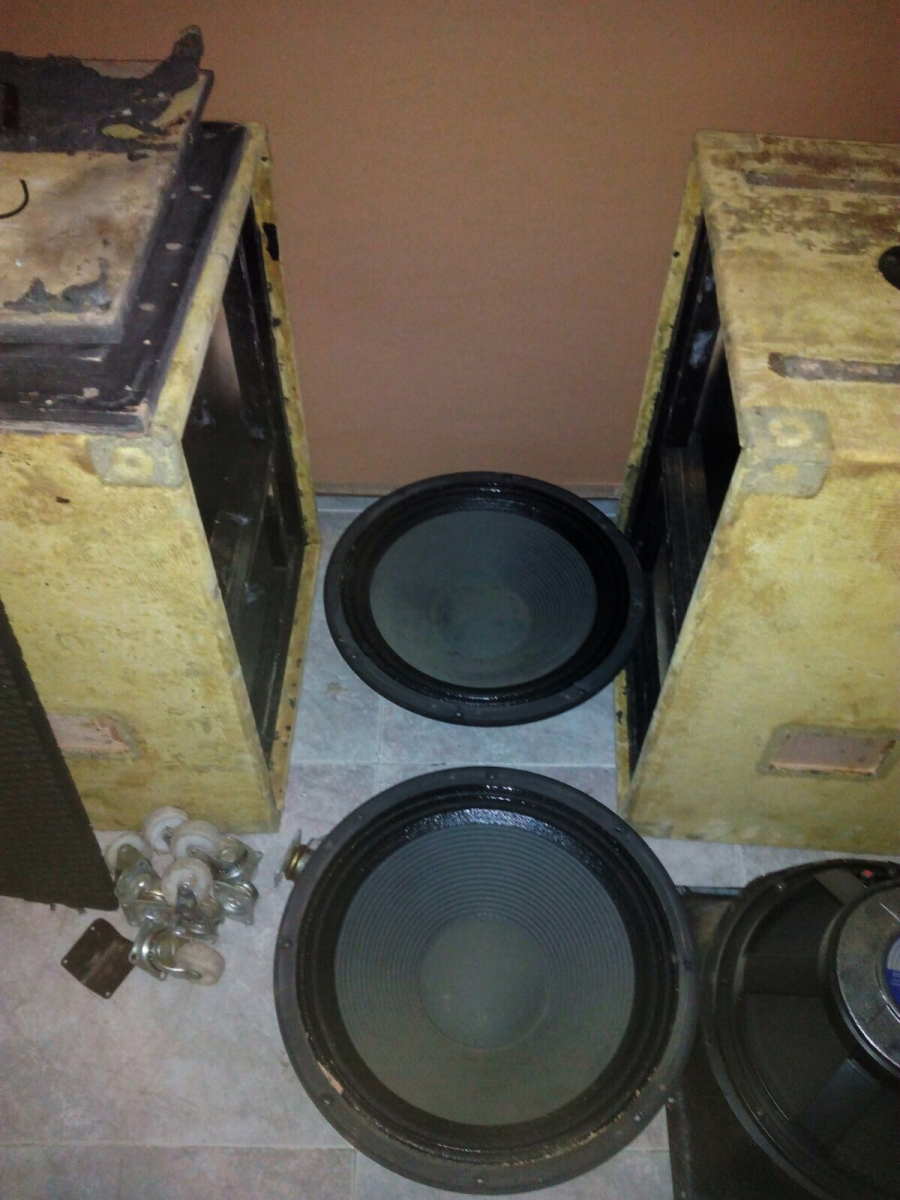

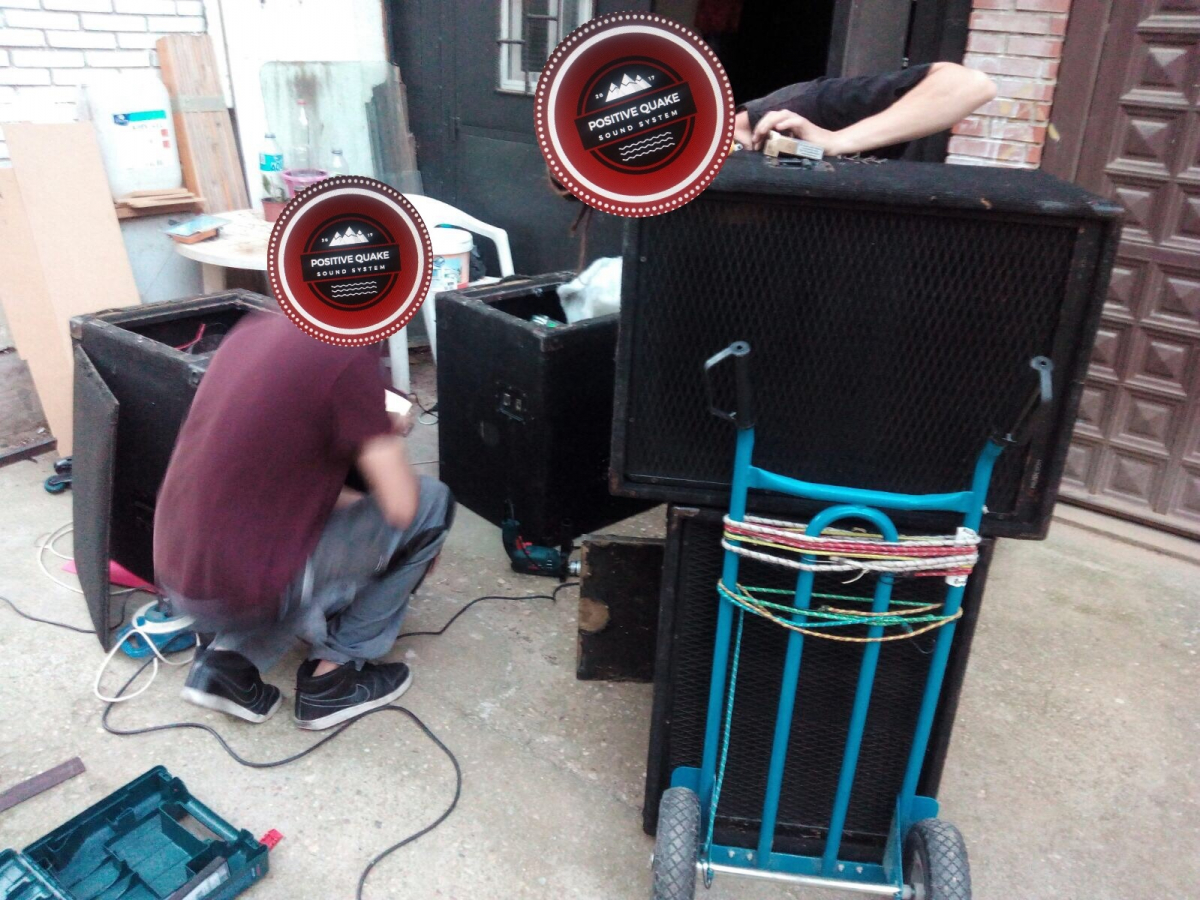

Nos ponemos mano a la obra, así que bajamos el viejo musicson, están tapizados, pero hechos una pena, prácticamente estaban así cuando los compramos, (nos salió barato), en la foto que sale la carretilla se ve detrás de esta una de las tapas, con trozos de tapizado ausente.

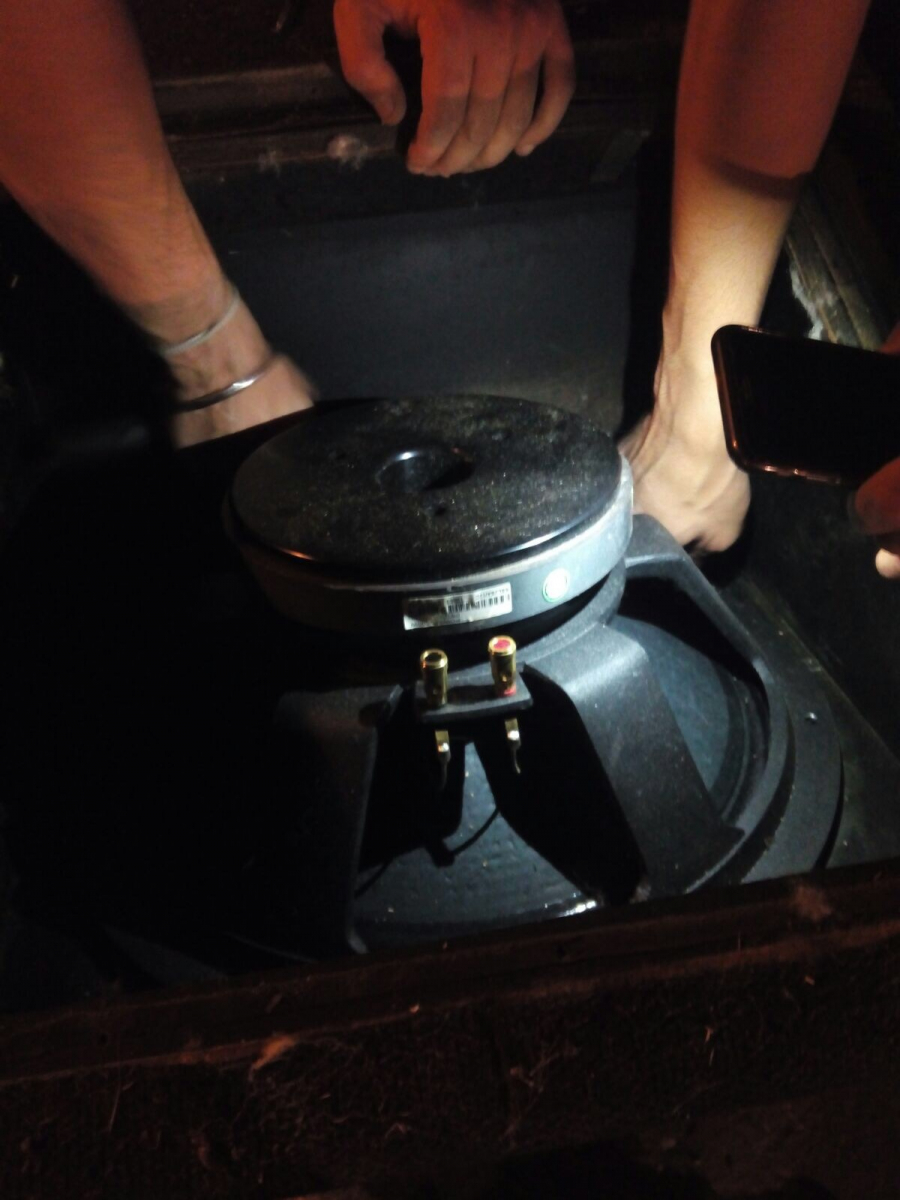

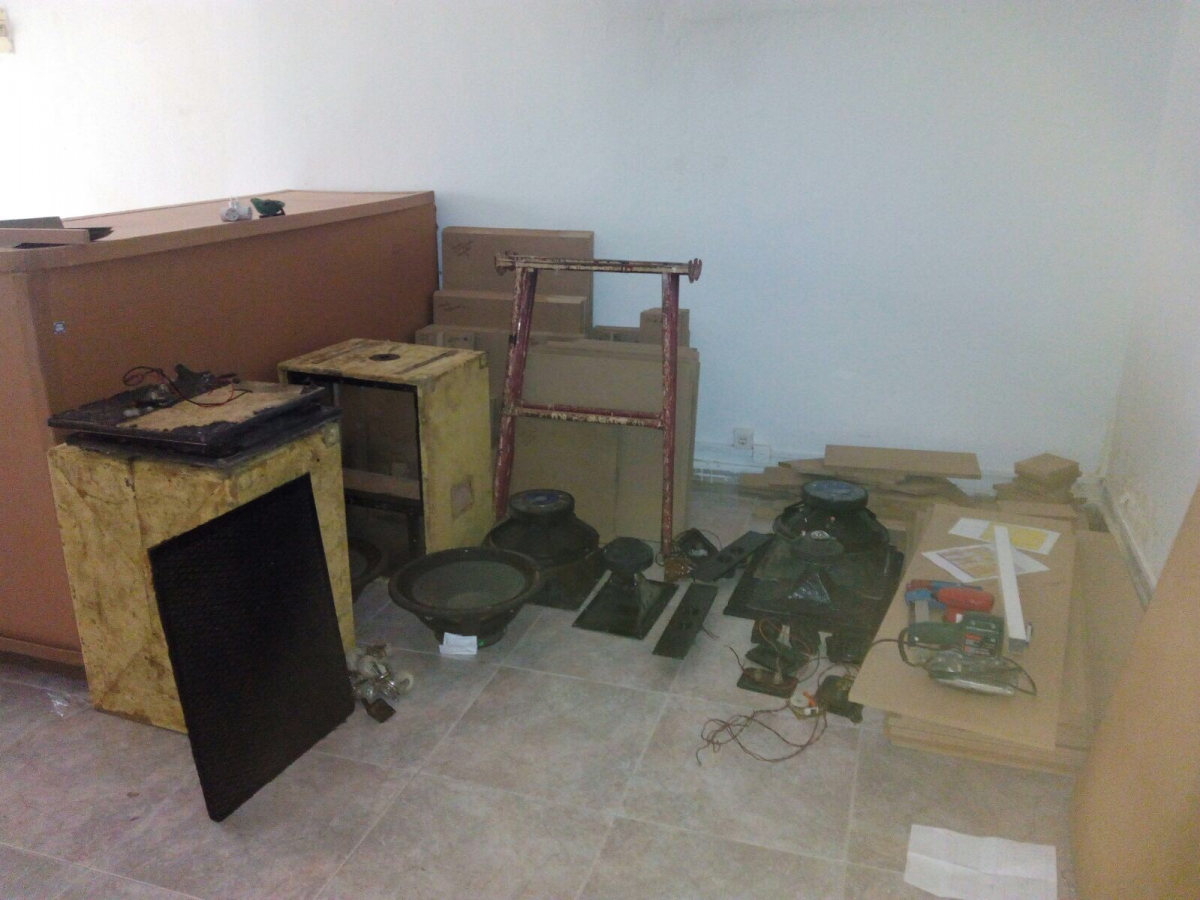

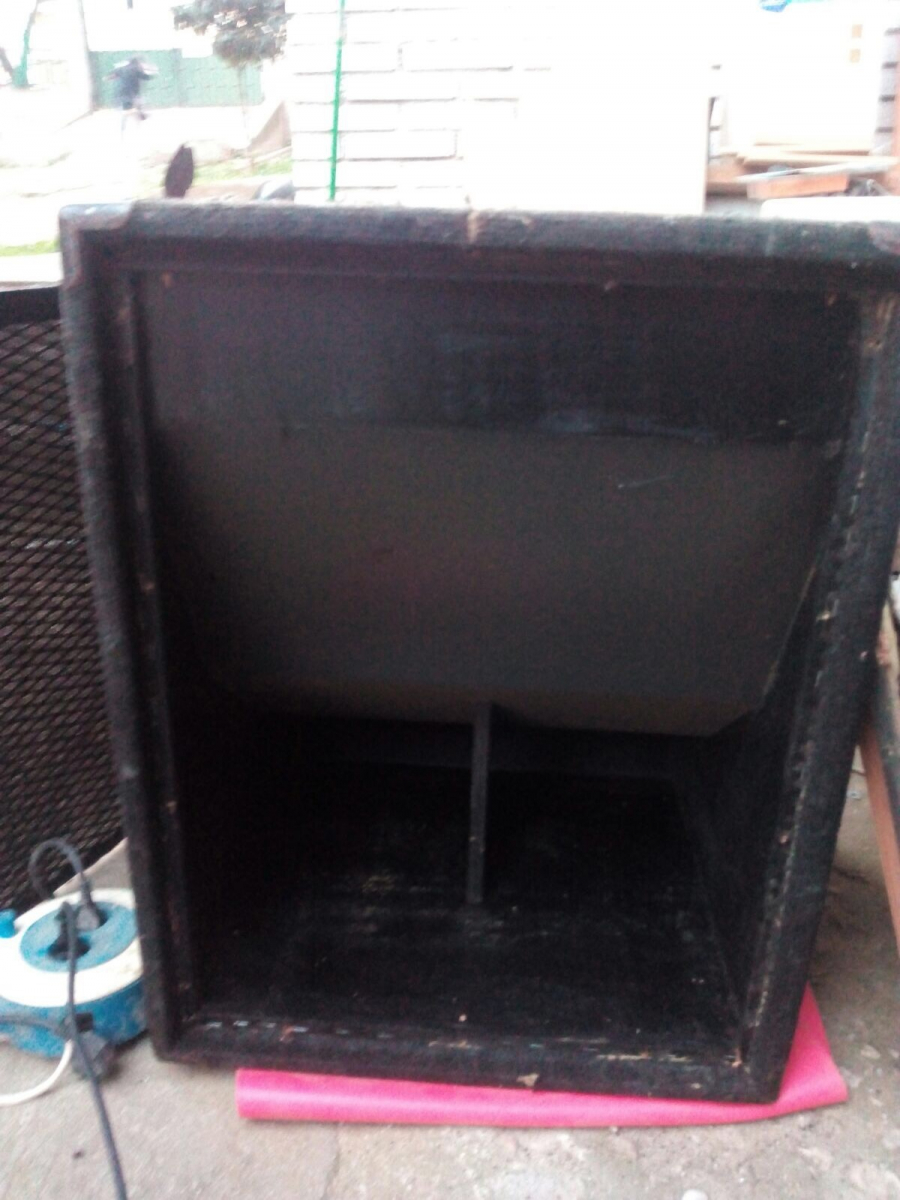

Nos pusimos al lío y ha dejar los cajas vacías y de paso arrancamos el viejo tapizado... cuanta grapa y tornillo, parecía poco pero nos alcanzó la noche...

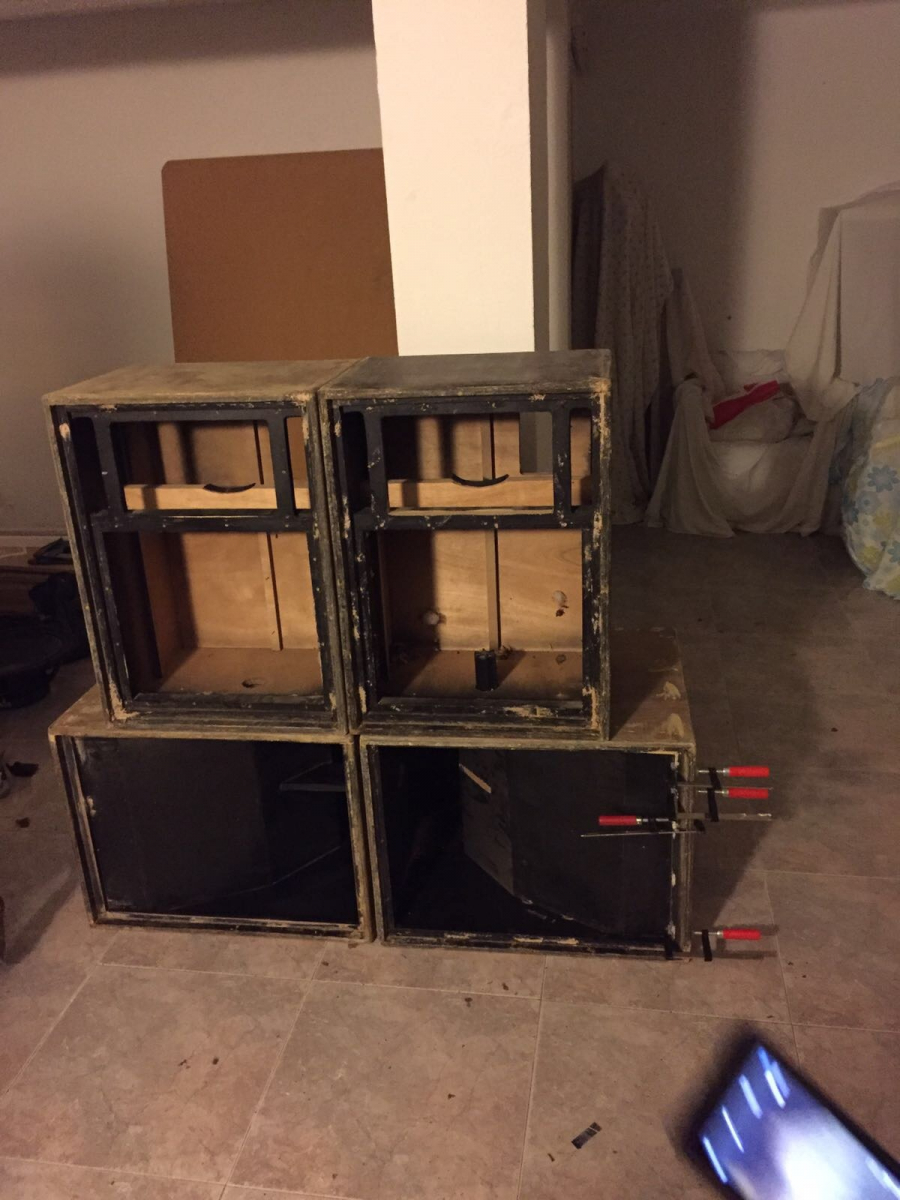

Acabado el día y todo guardado.
Que cantidad de pegamento tenía bajo el tapizado.... toda esa capa amarillenta que se ve en las fotos

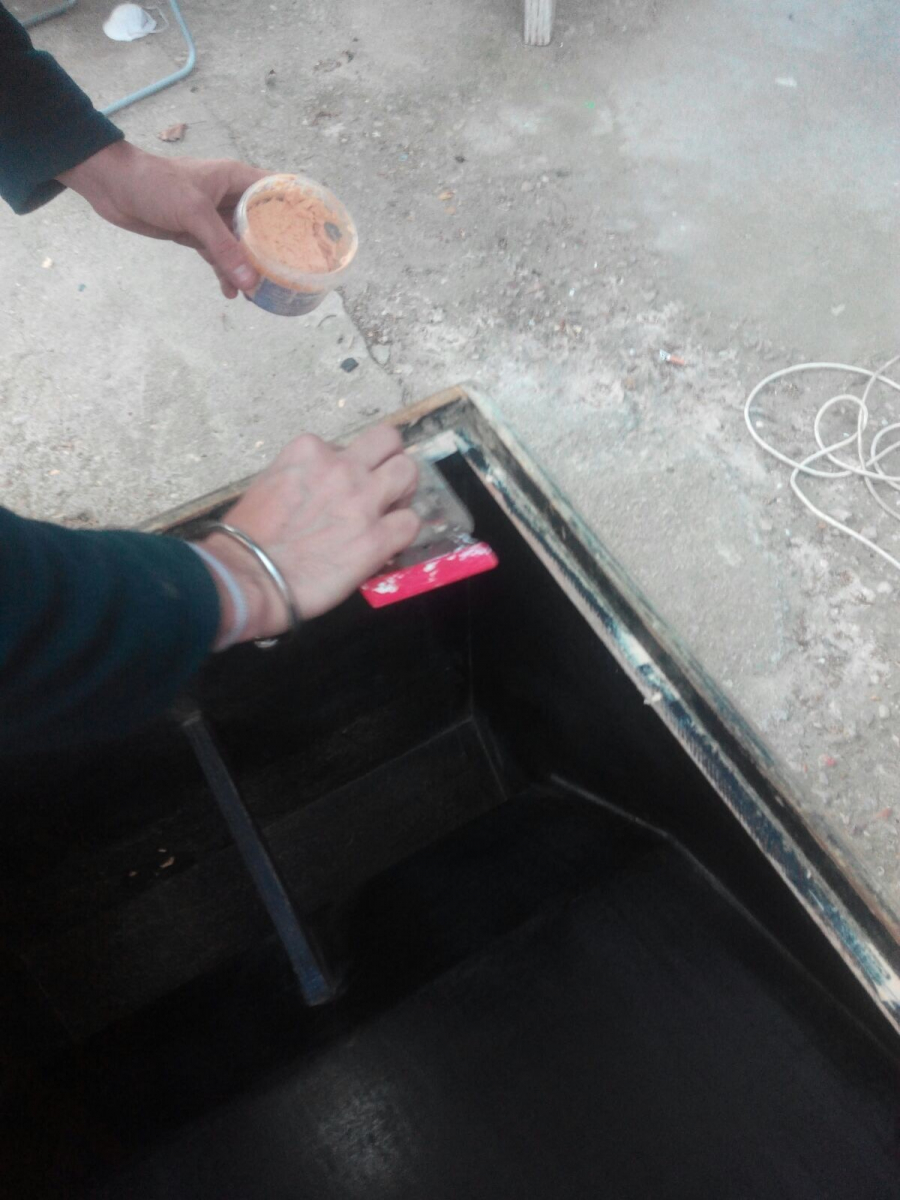

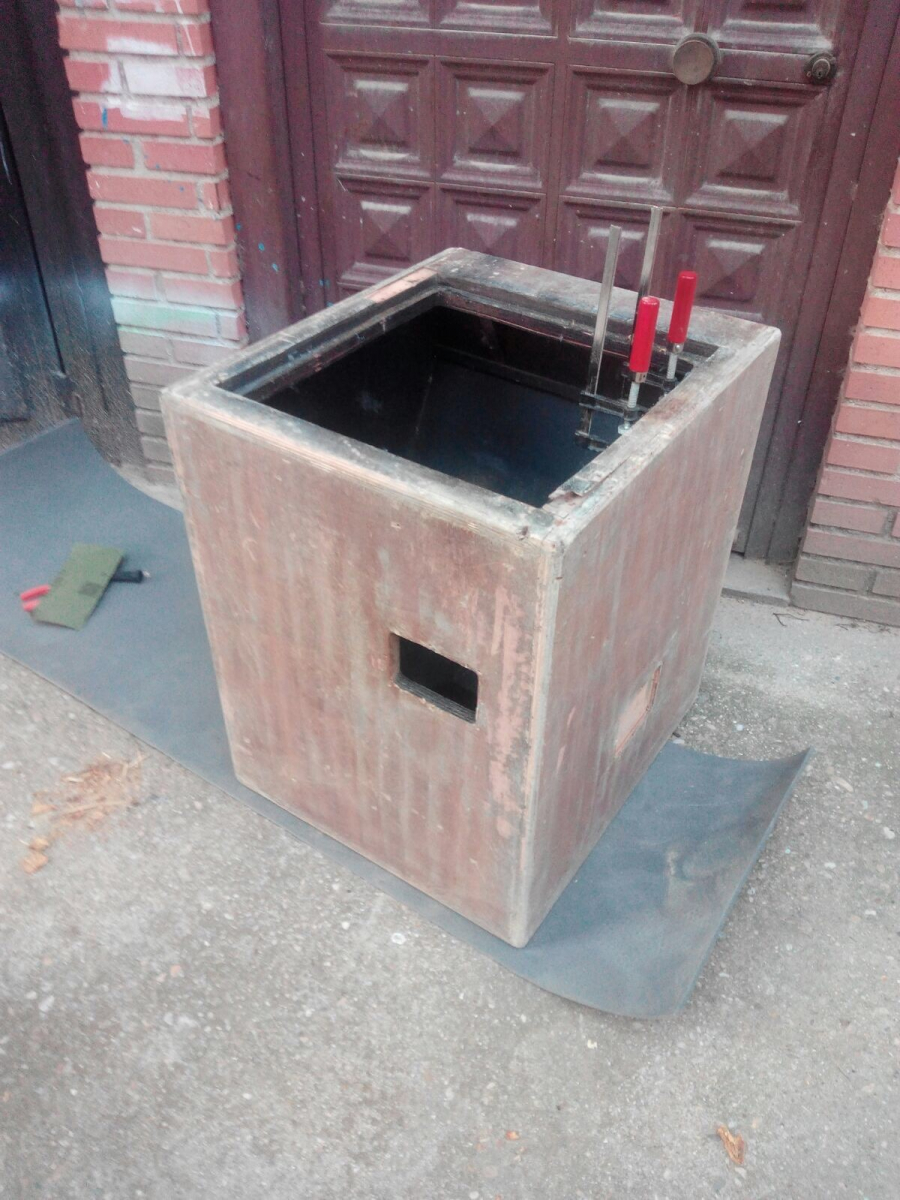

Empezamos la mañana otra vez con el musicson, nos liamos a quitar el pegamento, probamos a lijarlo y nada, disolventes nada..... así que nos toco pistola de calor y espátula... tras todo el día decapando... empezamos a repararlos... masilla y pegamento para las delaminaziones sobre todo en cantos


Aquí dejamos ya aparcados los musicson por un tiempo, en el futuro volveremos a dar más masilla y lija antes de pintar, y pasaremos mientras a liarnos con los 4 titan 48.


Un saludo
Subir
Jony_850
#5 por Jony_850 el 21/04/2017
Seguimos con el proyecto y empezamos con los 4 subs titan 48. La medida de los tableros es de 244x122 Cm, hicimos la simulación con sketchup para colocar las 33 piezas de madera de un altavoz en tableros, para saber cuántos necesitábamos y así llevar planificados los cortes, 10 tableros en total para las 4 cajas.
Así que fuimos a por ellos, los compramos en tableros Sanz en Madrid ya que nos daban 3 cortes por tablero.

Fuimos a por los tableros, a así se meten 10 tableros de 244x122 en un a3.

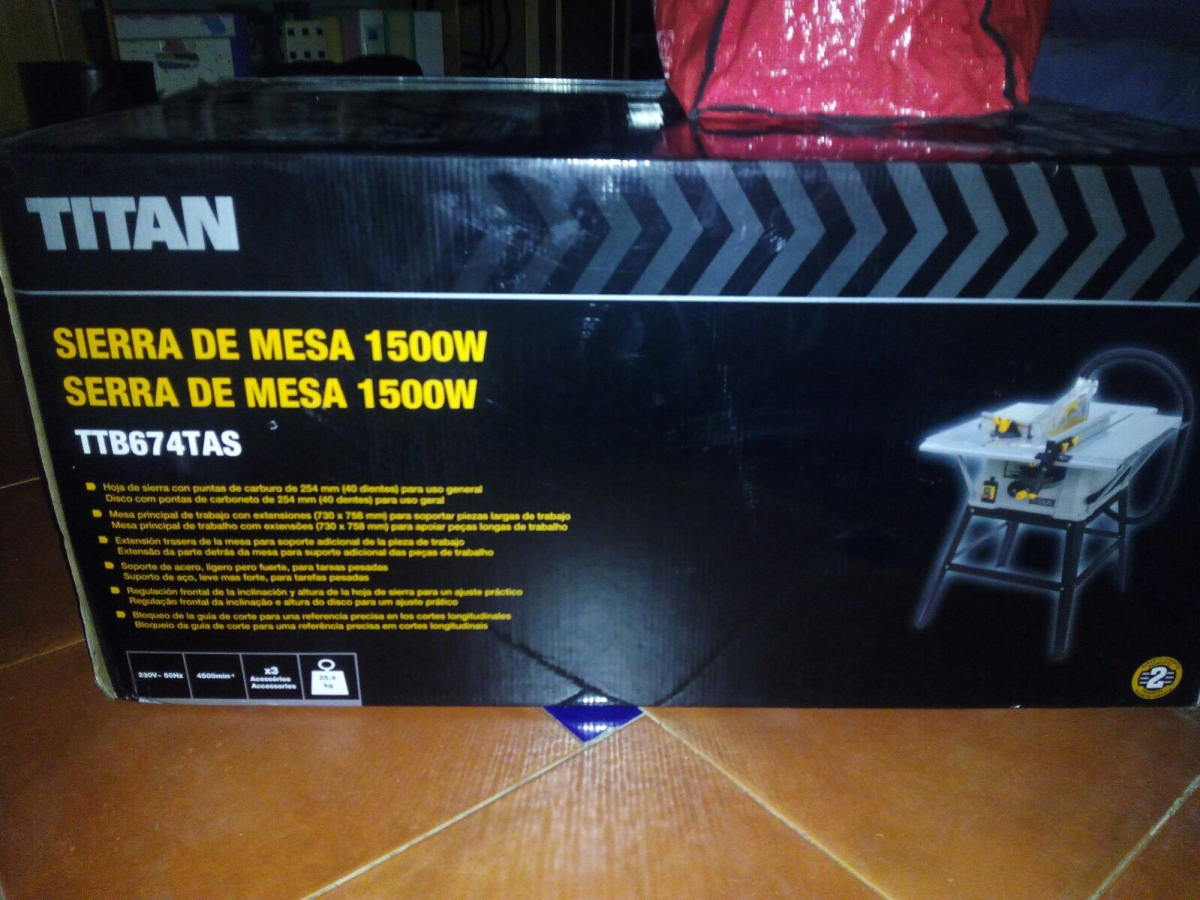

Fuimos a por el resto de materiales, aparte de la herramienta típica q teníamos por casa más la que nos dejaron..., taladros, lijadoras, calcadora, sierra circular, espátulas, destornilladores etc, etc, etc.... nos hacía falta algo para cortar la madera cómodamente y que quedase bien, así que conseguimos una sierra de mesa, 119 euros, una buena oferta y la verdad que cojonuda por ese precio.

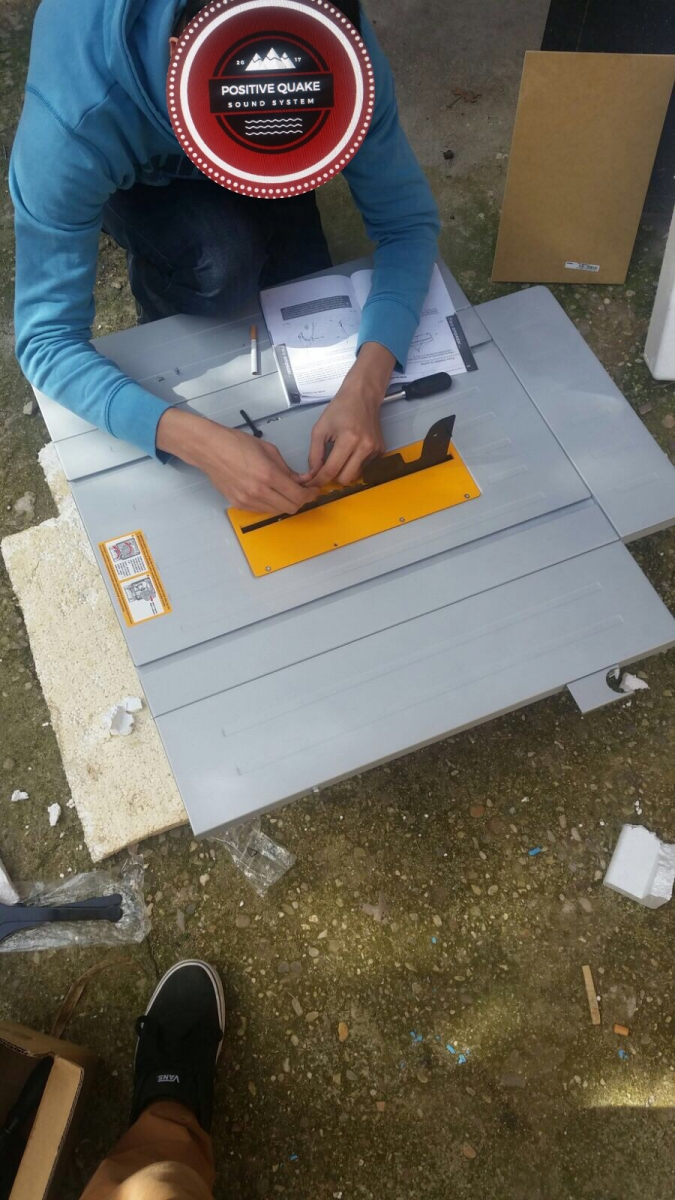

Comenzamos a montarla

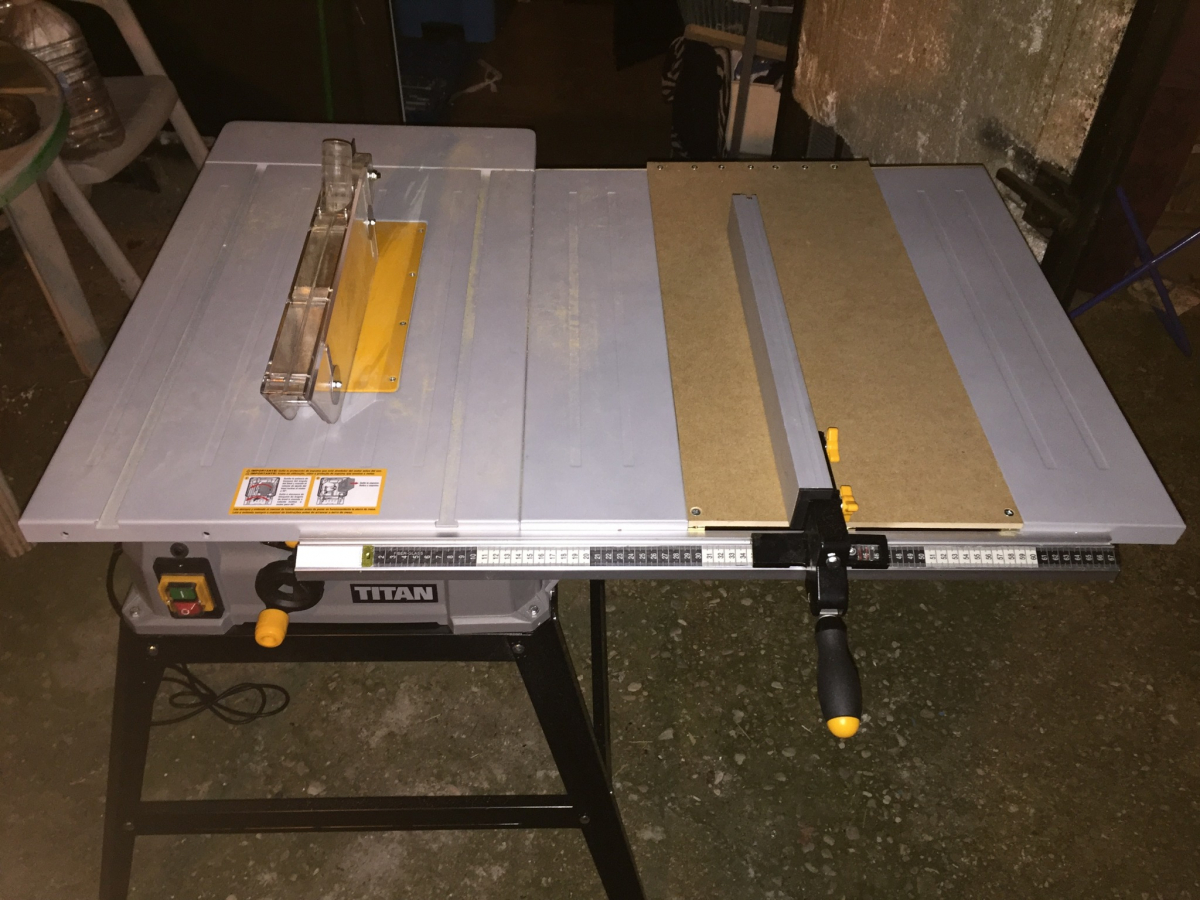

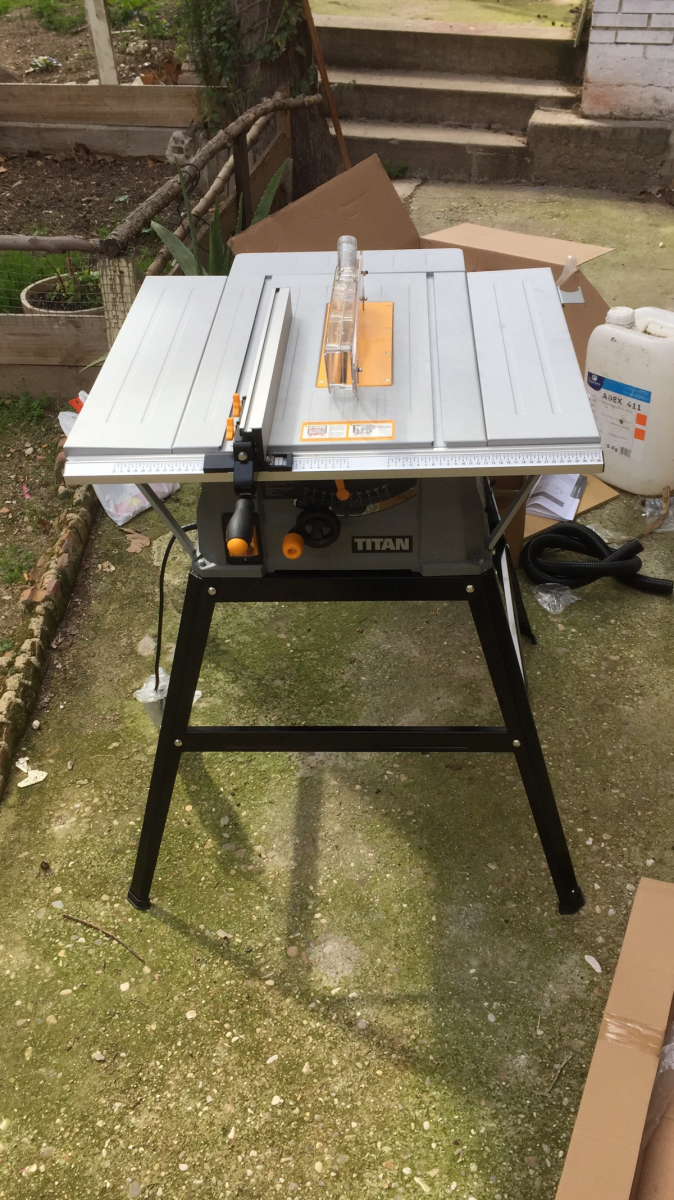

Y este fue el resultado

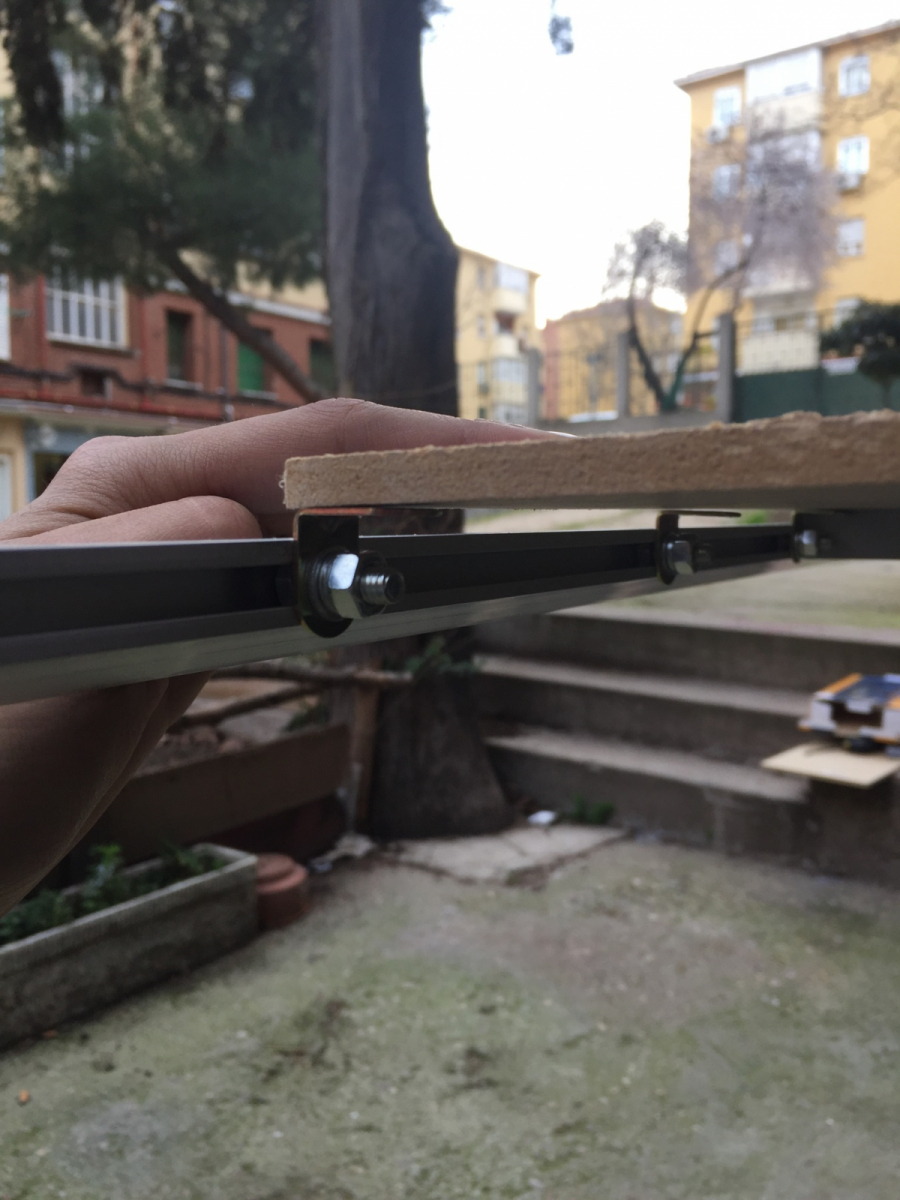

La verdad que muy contentos, como quedo, pero nos sobraba algo de tiempo esta tarde y como no íbamos a empezar a cortar aún decidimos modificarla ya que era algo pequeña para maderas que median aún 1,22m

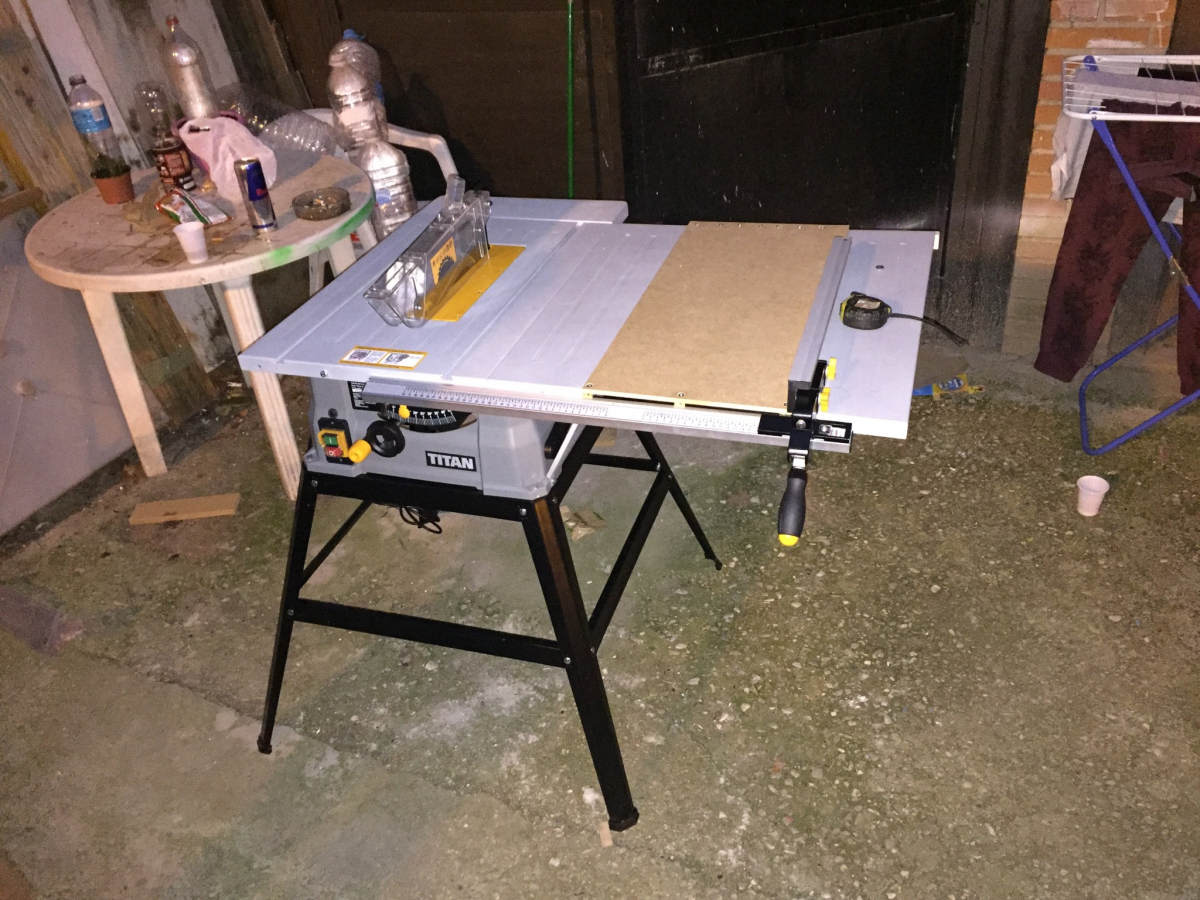

Ahora ya tenemos una mesa de mayor superficie, la verdad que nos quedamos encantados, y corta genial.
Luego en un rato sigo, que ya tenemos todo cortado :D/
Subir
Jony_850
#6 por Jony_850 el 21/04/2017
Con la sierra lista para cortar rematamos los últimos materiales:

-Pegamento de poliuretano (aparte de pegar, se expande y sella), probamos varios y no es por hacer publicidad, pero si alguna vez tenéis que pegar una caja, repararla o sellarla y no sabéis cuál usar, sin duda el mejor, el de la marca quilosa, pone algo tipo fix madera en el bote, es naranja, para usar con pistola. Brutal como va.

- Tonilleria varia, hemos usado sobre todo de 5.0x7.0 y 5.0x5.0

- Pintura warnex negra 12kg, eso más alante

- Herramienta varia

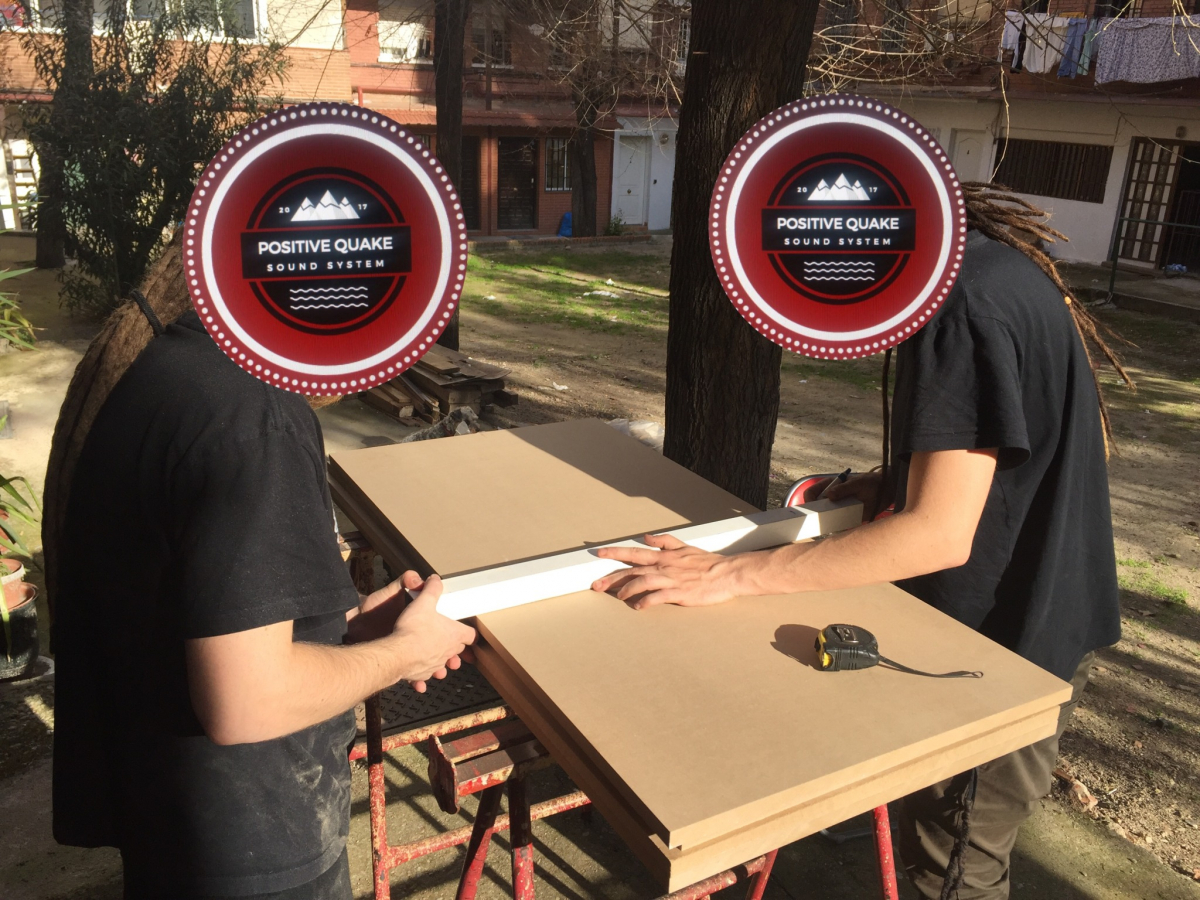

Empezamos a medir y dibujar los cortes, para mi caso es la peor parte, pero bueno me tocó la parte de coordinar y organizar entonces no tenía q dibujar, que es lo que peor llevo, me encargaba de los planos, revisaba en el pc las medidas y ángulos, decidía que corte se iba a hacer, como y de que tablero y regulaba la máquina.

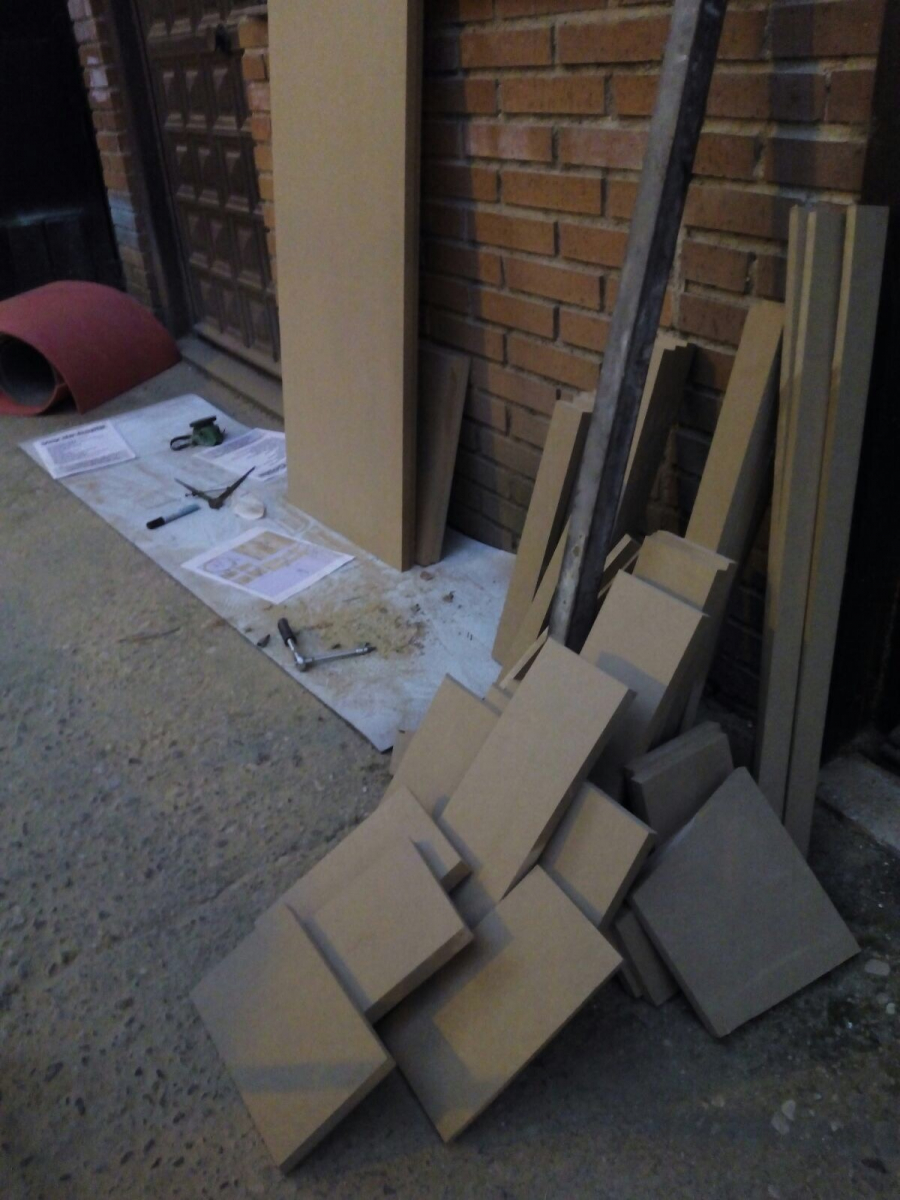

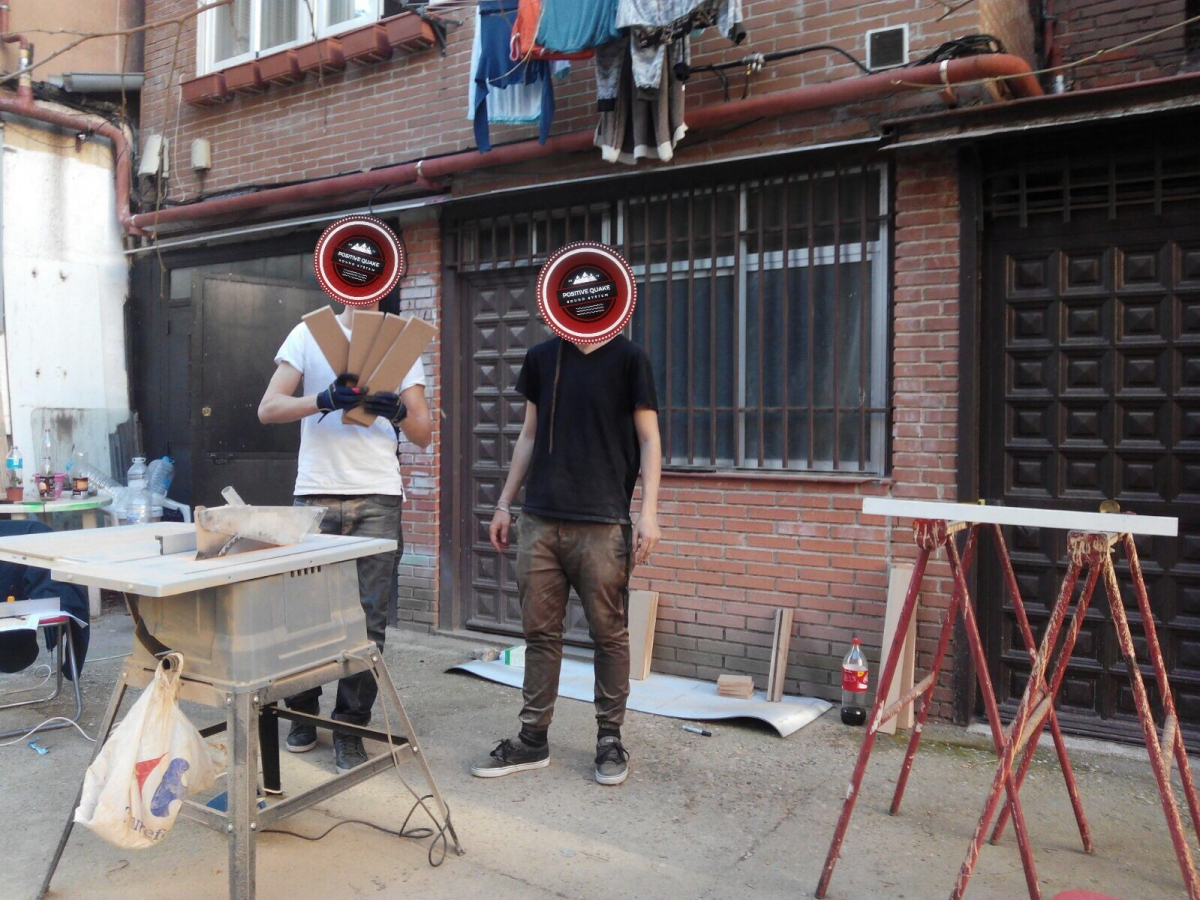

Empezaron a salir las piezas y los retales poco a poco


Sacamos todas las piezas que pudimos con la sierra de mesa (todas la que llevan lados paralelos...) fue coser y cantar, tardábamos más en medir y dibujar que en cortar, sacamos las piezas de todas las cajas a la vez para no tener q regular la máquina 4 veces.
La hoja de la sierra se podía inclinar para cortar en ángulo, una maravilla!! Superapido!! Las 130 y tantas piezas en una tarde casi

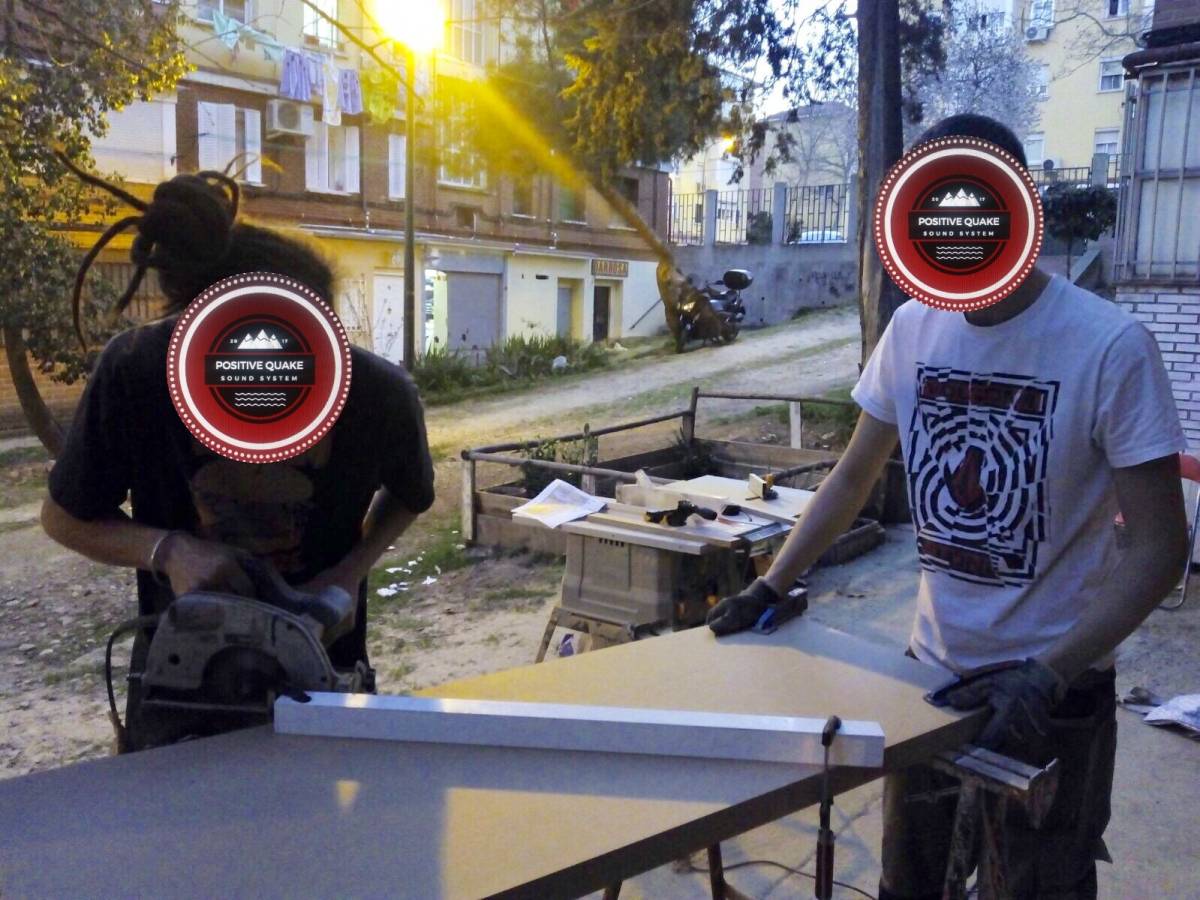

Cuando no pudimos seguir con la de mesa usamos una de mano.

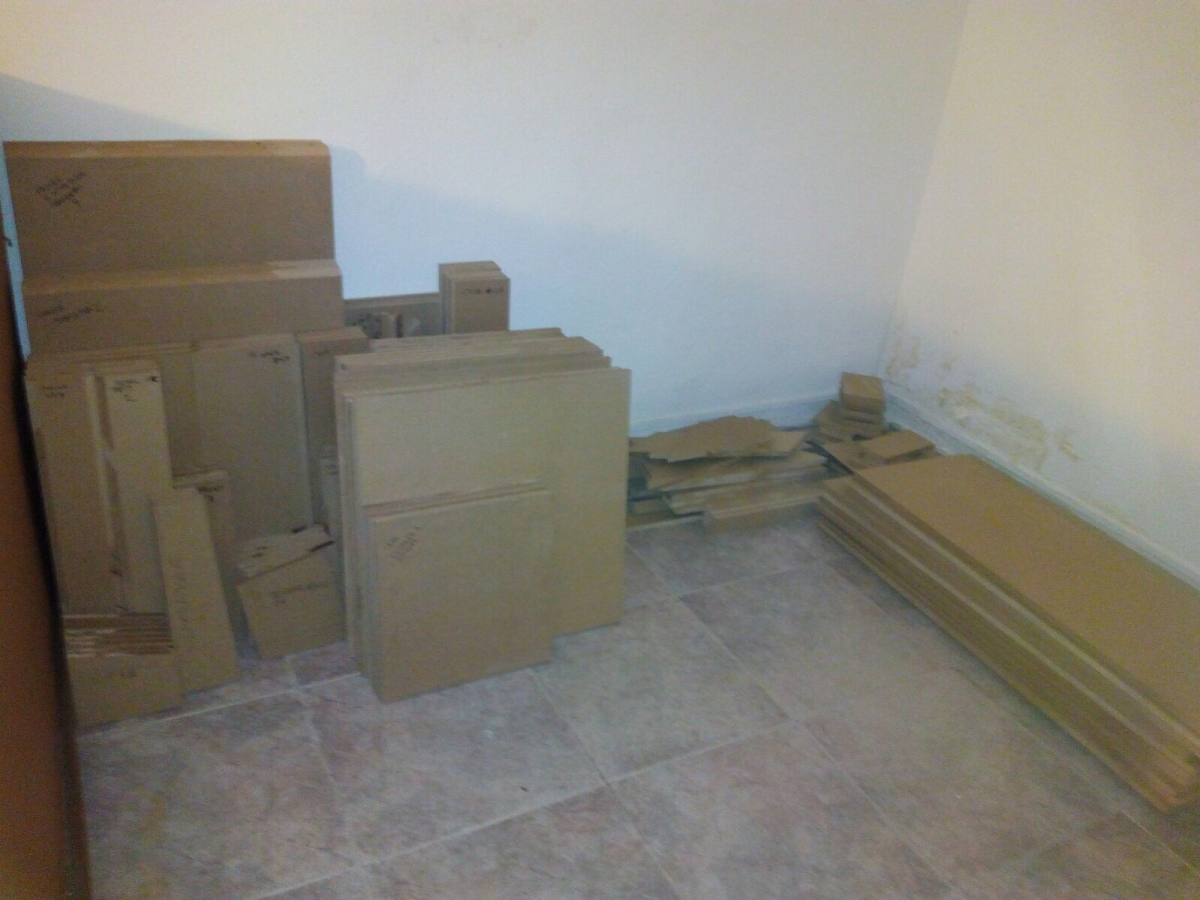

Ya tenemos todas las piezas listas para montar


El próximo día empezaremos a montar. Que ganas de que suene todo!!!
Subir
1
afu
#7 por afu el 25/04/2017
¡Gracias Jony!
Ya que has preguntado...

Gente de Hispasonic;
¿Os parece una aberración el formato muro?
¿Por qué?
Subir
Dj XuAnXo P
#8 por Dj XuAnXo P el 13/02/2018
de donde soys
