amone1 escribió:
tenía reventados todos los condensadores de la baja tensión. Eso es por calentones

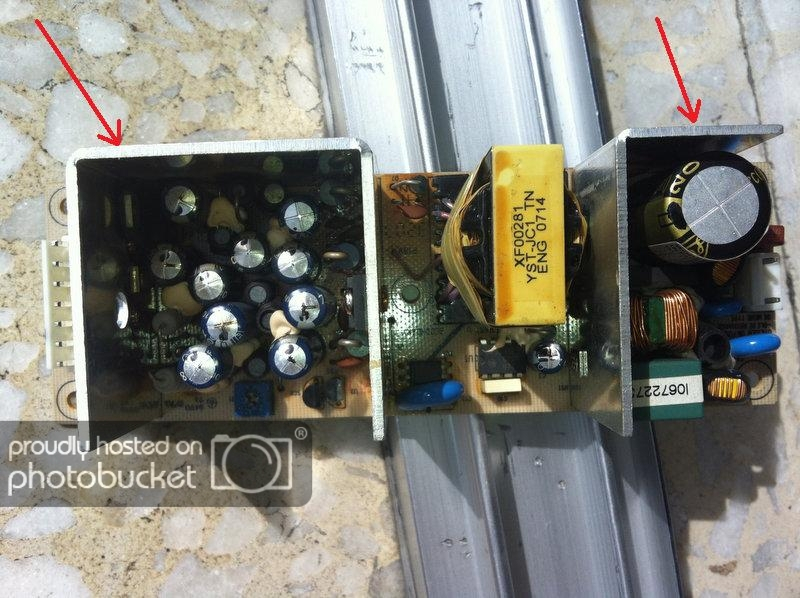

Viendo los radiadores cómo están "abrazando" al resto de componentes, la verdad que no parece que lo tengan muy bien para refrigerarse...
amone1 escribió:
Luego veré si con o sin ventilador añadido.
Al hilo de esto, me viene a la cabeza que si la caja fuera metálica, podrías ayudarte de ella para usarla como un "disipador", si de alguna forma los propios radiadores de la fuente están en contacto con la caja.
Y sobre condensadores, calentamiento, y fuentes de alimentación, me quedo con lo siguiente:
"
Un condensador ideal solamente tiene capacidad pura, pero un condensador real, tiene además resistencias e inductancias distribuidas.Vamos a ignorar las inductancias y nos vamos a centrar en las resistencias que vamos a resumir en dos: la resistencia equivalente serie (ESR) y la resistencia equivalente paralela (EPR).
La resistencia equivalente paralela (EPR) causa una corriente de fuga que, además, calienta el condensador. Si el valor de esta resistencia disminuye, aumenta la corriente de fuga, pero esto no suele ser un problema común en condensadores electrolíticos excepto cuando se cortocircuitan y la resistencia paralela cae a un valor muy bajo, casi cero.
La ESR también es causa de que el condensador se caliente, ya que la corriente de rizado, carga y descarga el condensador a través de esta resistencia. El valor de la ESR se ha convertido en un parámetro muy importante en los últimos años, ya que la miniaturización de los condensadores ha hecho que se incremente su valor, además de que las fuentes conmutadas, al funcionar a mayor frecuencia, requieren menores capacidades, lo que resulta en mayor corriente de rizado por microfaradio. Las fuentes conmutadas funcionan a frecuencias mucho más altas, lo cual significa que requieren valores de capacidad para los filtros mucho más reducidos, pero esto implica valores de ESR más altos y más calentamiento. Al calentarse el condensador se seca el electrolito, lo cual incrementa la ESR y esto lleva a una espiral destructiva.". +Info
aquí.
Vamos, lo que ya estaban diciendo algunos en el hilo: Que la calidad de los condensadores electroliticos es algo muy importante para evitar una avería.
No sé... pero por lo que he podido ver, estas fuentes a la entrada y salida del transformador te puedes encontrar con frecuencias muy altas, de 10.000Hz, 20.000Hz, 50.000Hz, 100.000Hz, 150.000Hz, 200.000Hz... y hasta 1.000.000Hz. Y a esa salida de alta frecuencia del transformador, va esta última etapa de filtrado que tanta guerra suele dar... Pero supongo que zumbarles a los condensadores a semejantes fecuencias no tiene que hacerles ninguna gracia. Es más, diría que prácticamente eso es casi un corto para ellos y también por esa razón se calientan lo suyo...
alphp escribió:
varias placas base han pasado por la operación de reemplazar los condensadores tocados por nuevos de calidad... todos en la entrada de la alimentación...
Y eso, porque las propias fuentes estaban ya machacadas y probablemente no filtraban nada dejando pasar toda clase de ruido y parásitos eléctricos a la placa base... Digamos que se quedaron sin "
firewall"...
Pongo algunas fotillos para ilustrar el tema...

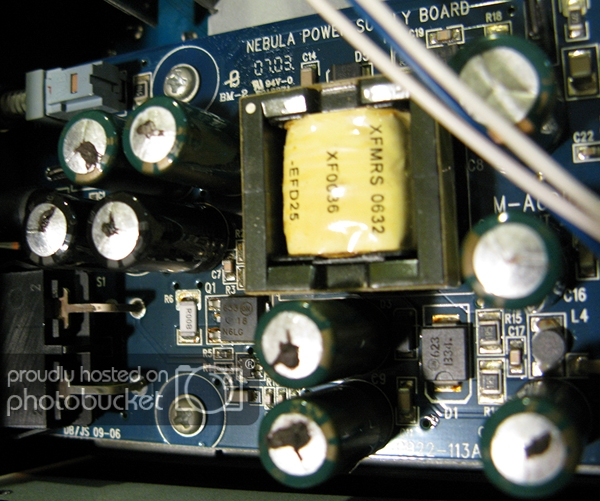

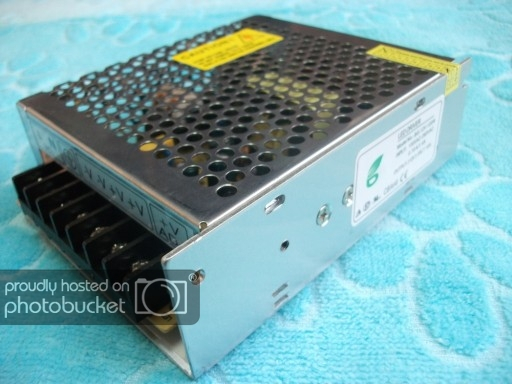

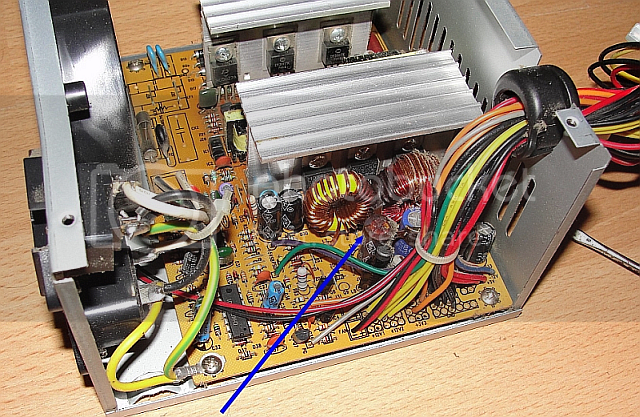

Fuentes conmutadas K.O:

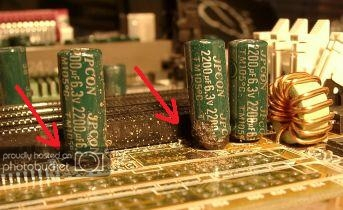

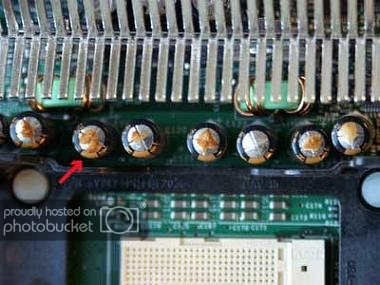

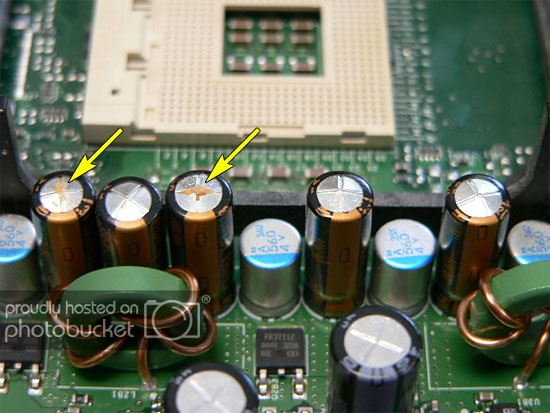

Placas base K.O:
Este link va bien para cambiar condensadores... tiene algunos truquillos de agradecer...
En cambio, en las fuentes lineales, normalmente, el transformador es mucho más grande y trabaja a una frecuencia mucho menor, de 50/60Hz, y digo yo que eso será mucho menos estresante tanto para el transformador, como para los condensadores del filtro, que además, se suelen sobredimensionar para ir más holgados. Lectura:
Fuente lineal vs Fuente conmutada
alphp escribió:
Brain no dejaba de intentar subir el coste de su fuente: le parecía que elegía componentes de saldo
...

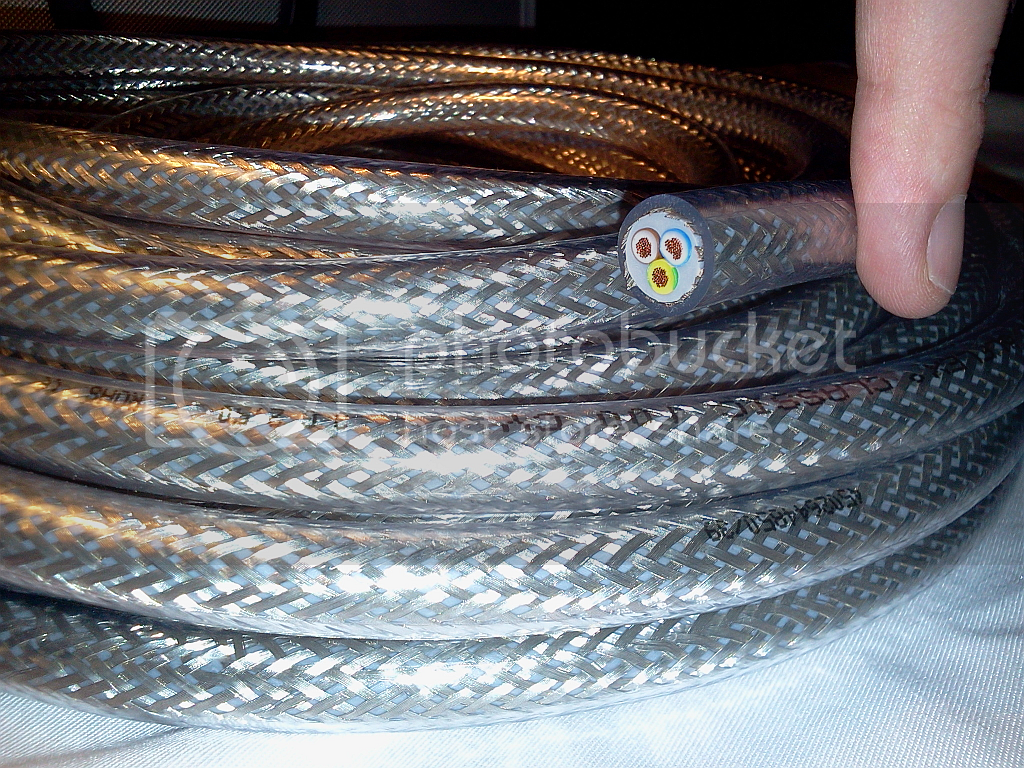

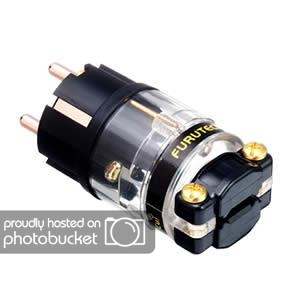

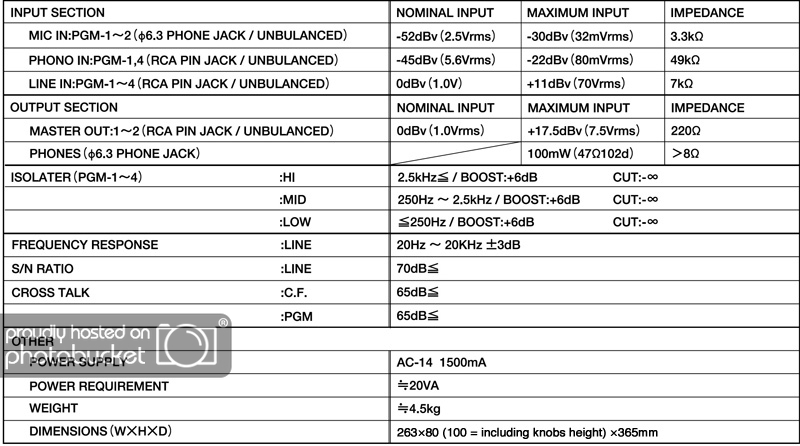

... Bueno, jaja, como sólo tengo que conseguir dos tensiones (+-18v), puedo tenerlo más fácil para encontrar una buena fuente y concentrar buena parte del presupuesto en ella..., ya sea en forma de KIT, sólo la PCB (consiguiendo los componentes por separado), o bien ya montada. Después, un buen transformador, la caja, el fltro IEC, los dos fusibles, un par de voltímetros; uno AC y otro DC, un poco de cable de corriente apantallado, un conector compatible con el de la mesa y poco más, tornilleria, bridas, y fundas variadas...

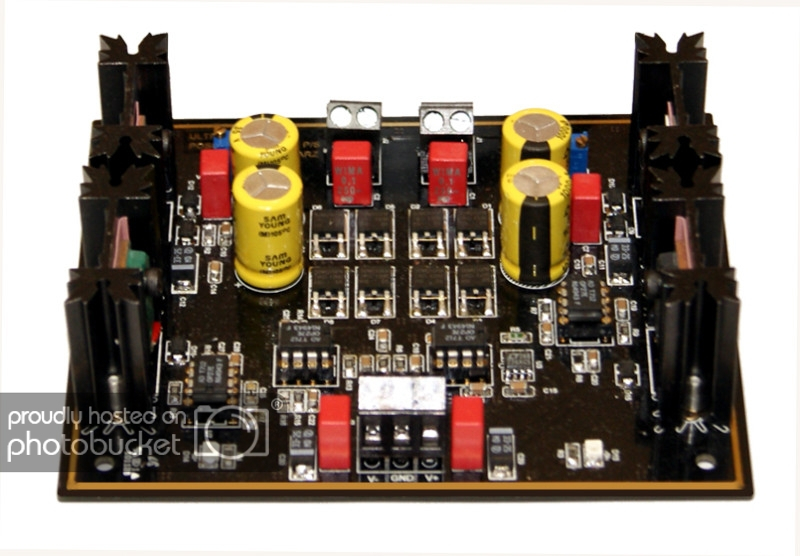

Así pues, en plan "PRO", le tengo el ojo echado a una fuente "pata negra" ya montada que se llama
ULN-PS1, que aunque es más compleja y dificil de reparar en caso de fallo, también está mucho más elaborada y creo que tiene muy buenas especificaciones (sobretodo el "
ripple rejection" (120db)), y teniendo en cuenta que mi mesa de mezclas Rodec MX-180 Original está plagada de amplificadores operacionales TL072 y TL074 que ya de por sí tienen un "
power supply ripple ratio" o "
supply voltage ripple ratio" de 100db, pienso que todo debería ir
very smooth...
El vendedor me ha comentado que: "
LM317 and LM337 is used for pre-regulator in ULN-PS1. After pre-regulator, Ultra Low Noise circuit comes and is composed of high precision reference, buffer, driver, error amp, pass transistors etc."
Estoy mirando algún osciloscopio pequeño y económico para medir en la fuente el rizado y cosas por el estilo:
Otras opciones de reguladores/súper-reguladores que ando investigando y que parecen muy interesantes e ingeniosos, y sobre los cuales he oído muy buenas cosas, serían:
"

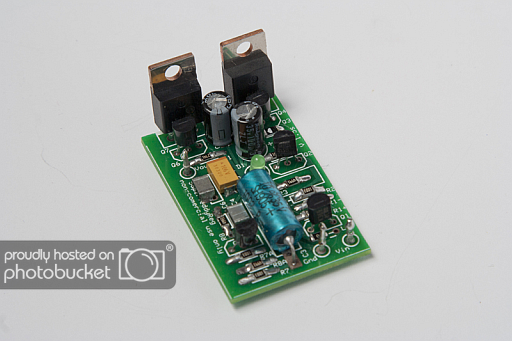

SuperTeddyReg":
Harían falta un par, (+18v y -18v).

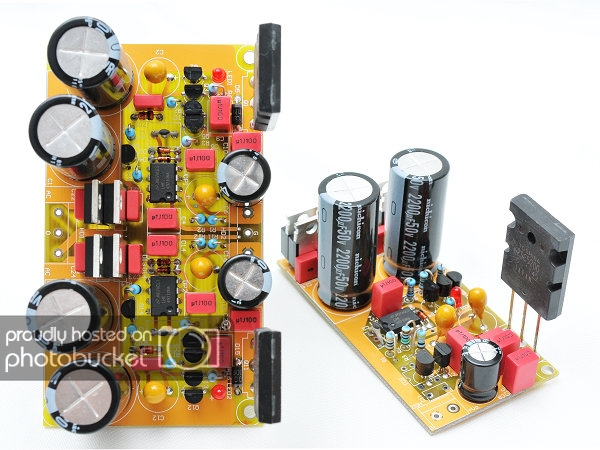

Más alternativas que me han gustado, al estilo "DIY", serían:
"

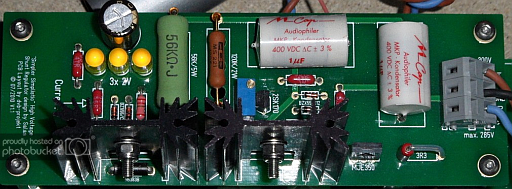

Salas shunt regulator":
+/-46V. Desde 90mA hasta 3A...
"

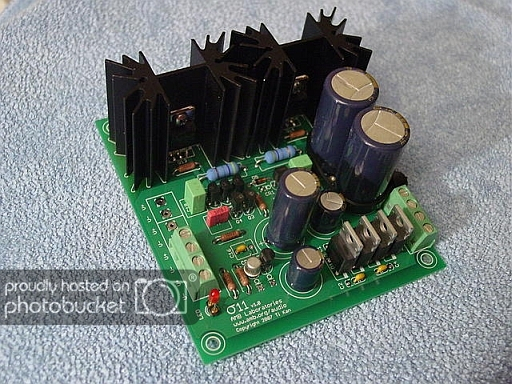

Sigma 11":
"
Gold Reference Regulator":
En fin... le estoy dando unas vueltas, mirando reviews, comprobando cosas... Leyendo mucho, vaya... a ver cuál escojo finalmente... jaja.

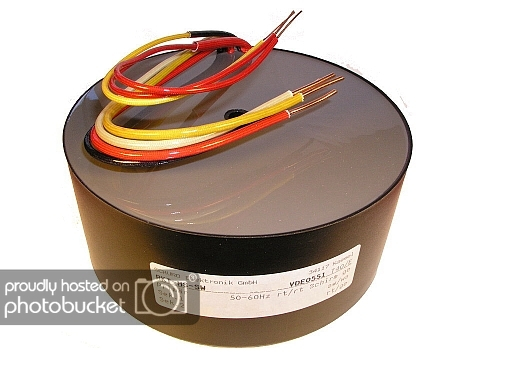

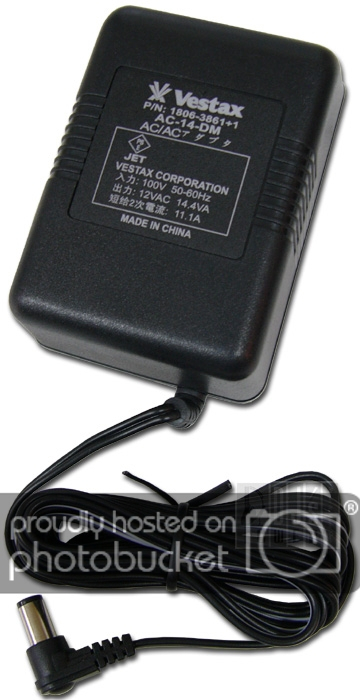

Dejando de lado las fuentes, el transformador lo tengo prácticamente decidido: Un SCHURO (made in Germany), con blindaje magnético y un escudo entre el devanado primario y el secundario. Es el modelo
V-RKT-MS-SW 50.18 (2x18v/65VA). Pesa 1,1Kg.
H encontrado
aquí una lectura muy interesante sobre fuentes de alimentación pequeñas, pero con cierto enfoque hacia proyectos de audio. Me quedo con algunas frases:
- "
Few (if any) regulator ICs presently available have poor performance. While there may be "better" types one can use, this does not mean that a better (more expensive) regulator will cause a system to sound any different.".
amone1 escribió:
Te diré que la colocación de la original es INFAME, en un sitio pequeño y sin apenas ventilación.
A la espera de ver esas fotos...
amone1 escribió:
se va a construir la fuente nueva.
¡Genial! pues a ver cómo va se va desarrollando este proyecto "Korg08
Custom linear muti-PSU ", jaja...
amone1 escribió:
Si se te ocurre alguna otra mejora no te cortes.
Pues ahora que lo dices, sí...
Un
filtro RFI/EMI de línea (en mi caso, con inductor a masa), incorporado en un

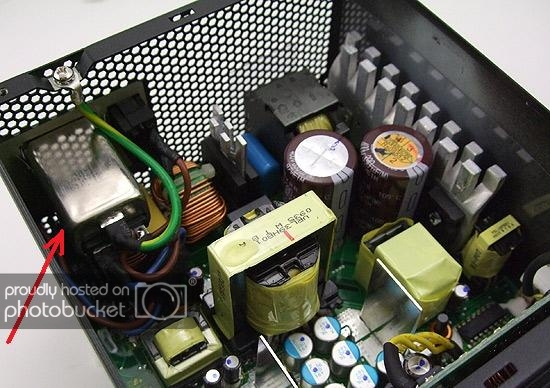

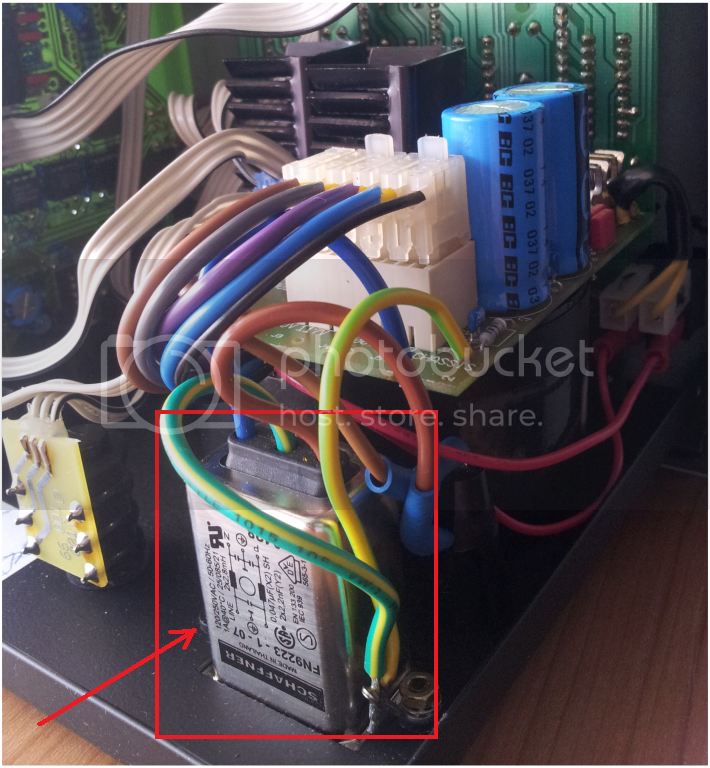

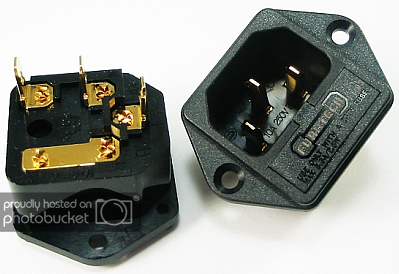

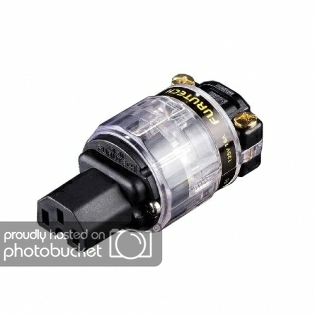

conector IEC. Lo voy a instalar en la mía porque la antigua versión de mi mesa de mezclas (modelo del 2005) llevaba uno, tal y como puedes ver en la siguiente foto (gracias al forero "sfinx99", que amablemente sacó una foto de la FA de su Rodec MX-180 MarkIII y pude por fin identificar qué demonios era...):
Tengo este de
aquí de 250VAC/1A en el carrito de la compra de RS (casi 16€), que es del mismo fabricante (made in Germany) que el de la foto ("
Schaffner") y también tiene inductor a masa. Parecen buenos filtros. Lo que sé es que sirven para filtrar (o atenuar)

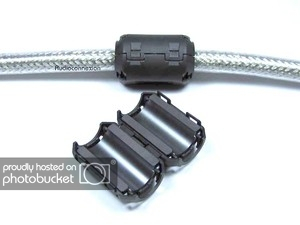

la radiofrecuencia que circula por la línea de alimentación principal, o bien la que intenta salir del aparato hacia la línea, evitando que afecte a otros aparatos colindantes. He leído en varios sitios que tiene mayor importancia ponerlos en fuentes conmutadas precisamente por eso, porque estas últimas radian interferencia electromagnética y de radiofrecuencia:
Por lo visto, en algunos países es incluso obligatorio instalarlos en ciertos tipos de aparatos...

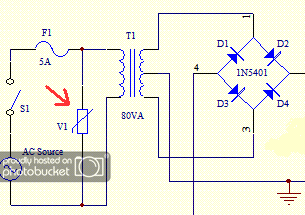

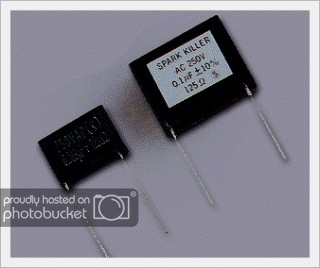

Por otro lado, además de los fusibles, también se podría añadir una VDR o

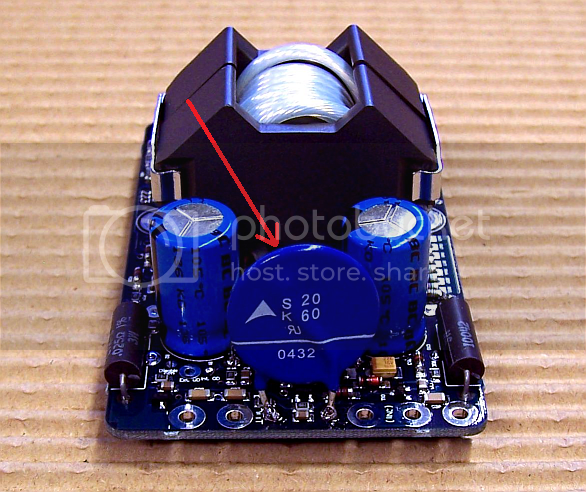

varistor en la entrada de 230v para que tuviera una protección contra un posible pico de tensión en la red...
Pero vaya, que también he visto filtros EMI/RFI de línea con fusible, doble fusible, con interruptor, e incluso con varistor...
alphp escribió:

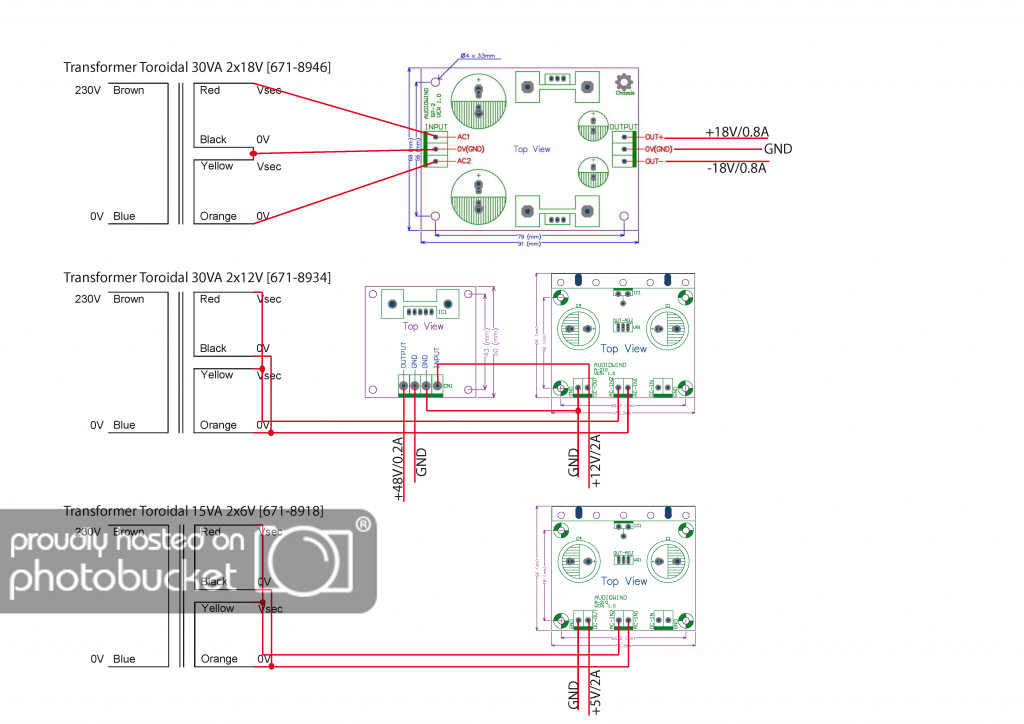

Ya está el esquema, creo que es sencillo de seguir ;D
Me mola,
ta'quedao mu pofessional...
Lo expongo aquí en grande por comodidad:
Por cierto, me surge la duda...
¿Podría haber algún problema con los campos magnéticos de los tres transformadores toroidales por situarlos muy cerca entre sí? Por ejemplo, buscando he leído
este hilo y bueno, aunque el problema era entre un transformador de salida para audio y otro de potencia o alimentación, no sé si entre varios de estos últimos podría darse un efecto similar o, en cualquier caso, indeseado.

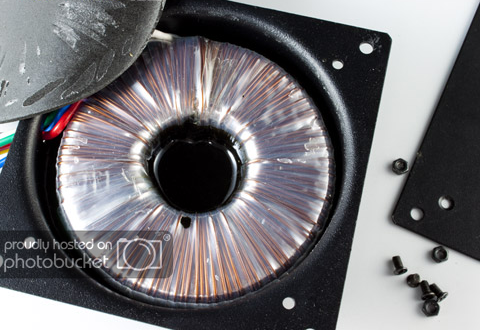

He visto blindajes para montarlos en toroidales que no lo traen incorporado de serie:
En fin, lo dejo caer...
papitu escribió:
Sólo te queda conectarla y probar lo del secador haber si arranca.
Si se llega a llamar Carlos, le hubiéramos dicho aquello de: "
¡Trata de arrancarlo Carlos! ¡Trata de arrancarlo!...¡¡Trata de arrancarlo, por Dios!!"
Pero bueno, amone1... fuera coñas, lo cierto es que en tu caso, siendo una fuente tan "a medida" de un fabricante, con varias tensiones, yo hubiera dedicado mis esfuerzos iniciales en arreglar la original, externalizarla, ponerle mejores condensadores, mejores radiadores, y tira millas... Luego ya, una vez resuelta la papeleta, en plan "upgrade" o por experimentar con el tema, me hubiera montando una fuente lineal tranquilamente, mirando las cosas con calma, y sabiendo que la original está funcionando en buenas condiciones...
amone1 escribió:
descodificación de emisiones vía satélite.
amone1 escribió:
Os mando unas fotos.
¡Se agradece! Está interesante...
amone1 escribió:
De una fuente con conexión ATX se pueden obtener directamente los siguientes voltajes: +3,3V, +5V, +12V y -12V y de estas, en mi casa, hay cinco o seis. Vaya por delante que yo tengo decidido ya hacer la de alphp pero simplemente como objeto de estudio ¿os atrevéis?
A ver qué sale... juas!
Salu2 a to2!
A ver si aparece algo más clarificador...
.....
