Restaurando un Korg N364

Sergef
#1 por Sergef hace 4 semanas
NOTA INICIAL: Por indicaciones de un moderador del foro, subo este post por segunda vez ya que el primero que subí daba muchos problemas al cargar las imágenes.


PEQUEÑA INTRODUCCIÓN:

Hola, amigos Hispasónicos. Hace ya unos cuántos meses, me da vergüenza decir cuántos de tantos que son, que Juan Gomes, el teclista del FANTÁSTICO (con mayúsculas) grupo “Last Days of Eden” se puso en contacto conmigo. Había visto la restauración que hice de un Korg T3 (os dejo el enlace)

https://www.hispasonic.com/foros/restauracion-korg-t3-joyas-sobre-teclas/498922

y me pidió que le restaurase su queridísimo Korg N364. Era un teclado al que le tenía un gran cariño por múltiples motivos. Inicialmente yo era muy reticente porque no me dedico a esto. Aunque él se ofreció a pagarme, yo no puedo aceptar dinero ya que no es mi oficio y no hago esto por motivos económicos. Finalmente, al ver los vídeos musicales del grupo, me quedé asombrado y me dije que quería ver un teclado restaurado por mí en uno de esos maravillosos vídeos. Le puse tres condiciones:

1.- Que sólo pagaría los materiales porque yo no quería ni un céntimo.

2.- Que no sabía el tiempo que tardaría en terminar el teclado porque apenas tengo tiempo libre y a esto le dedico pequeños ratos de vez en cuando.

3.- Que si el teclado se rompía (porque ese riesgo es real), yo no asumía ninguna responsabilidad.

Aceptó las tres condiciones y, tras un viaje a uno de sus conciertos para verlos en directo (BRUTALES), recogí el teclado y me lo traje a casa.

Dicho todo esto, empecemos.


ESTADO INICIAL DEL TECLADO:

Como podéis imaginar, el teclado estaba en un “casi” perfecto estado funcional ya que lo recogí directamente del escenario donde acababan de dar un concierto.

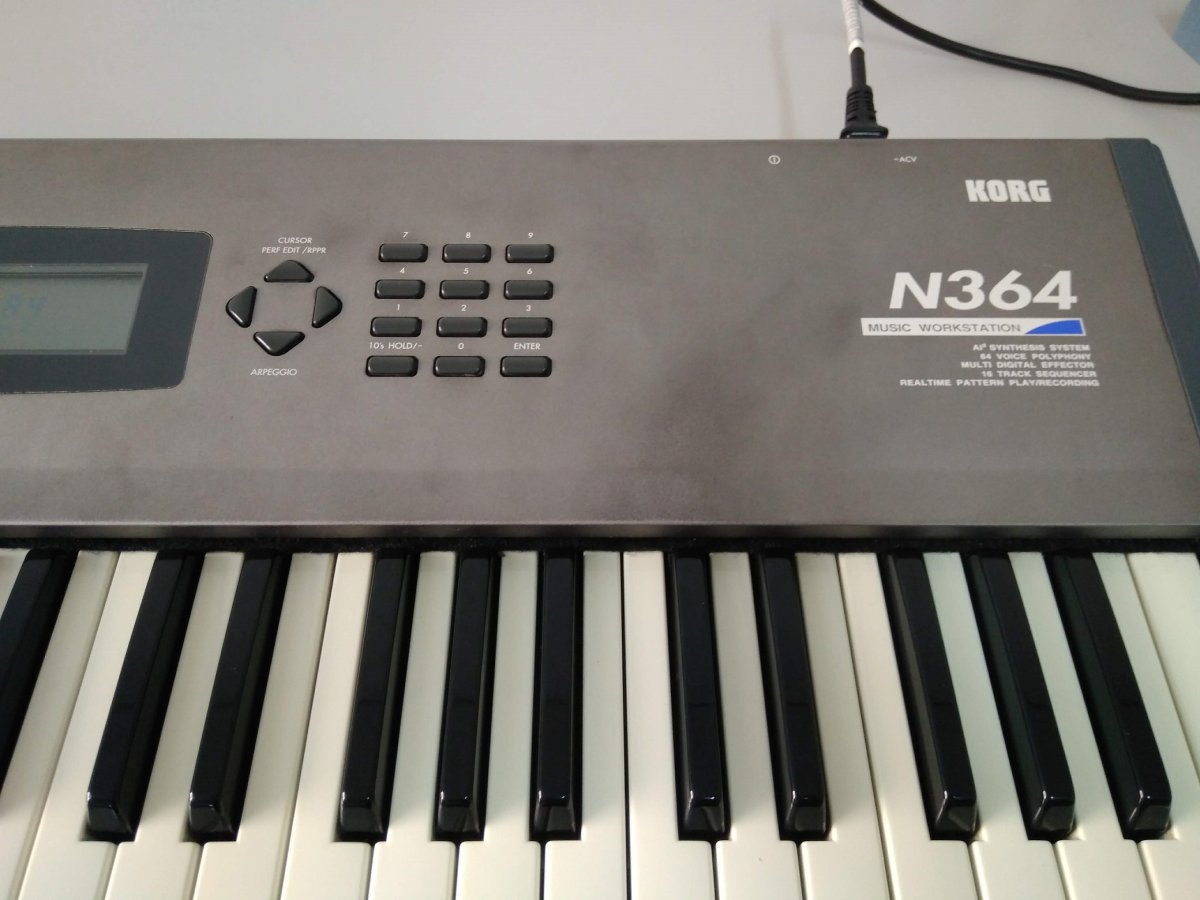

Estéticamente no estaba tan bien. A pesar de que Juan trata con cariño infinito sus equipos, el paso del tiempo deja su huella y el chasis metálico tenía claros signos de desgaste:


Aunque a simple vista parezca suciedad, no lo es. Las manchas son una especie de desgaste/oxidación del metal del chasis y son imposibles que quitar. Al menos yo no sé cómo hacerlo si es que se puede.

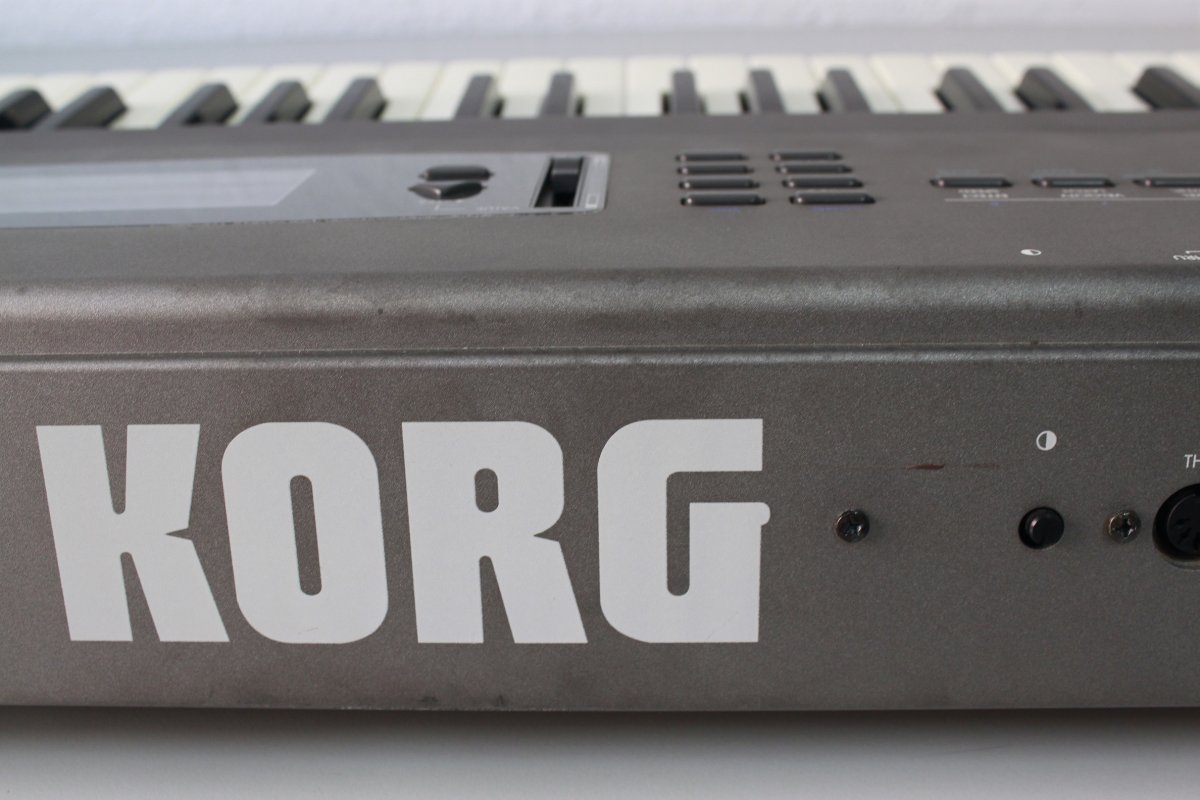

Podría pensarse que se deben al contacto de las manos con el metal pero incluso la parte posterior, que apenas se manipula, tiene el mismo tipo de desgaste.


El plástico que protege el display también presentaba arañazos que, por muy cuidadoso que uno sea, son imposibles de evitar después de varias décadas de uso.

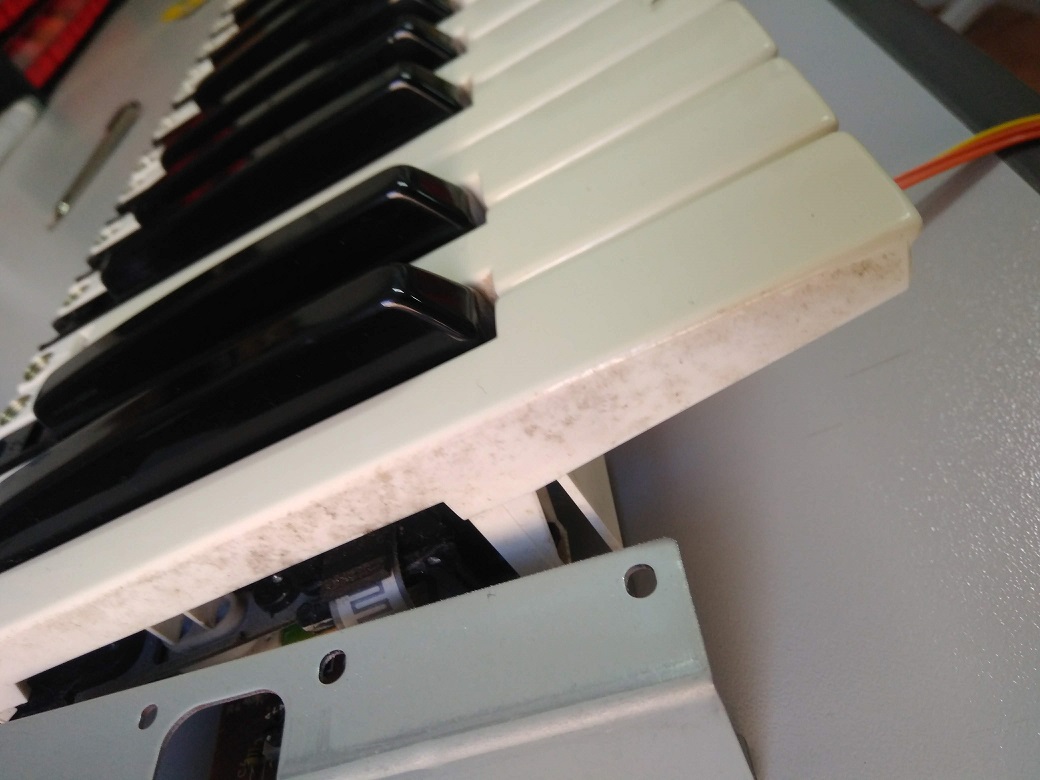

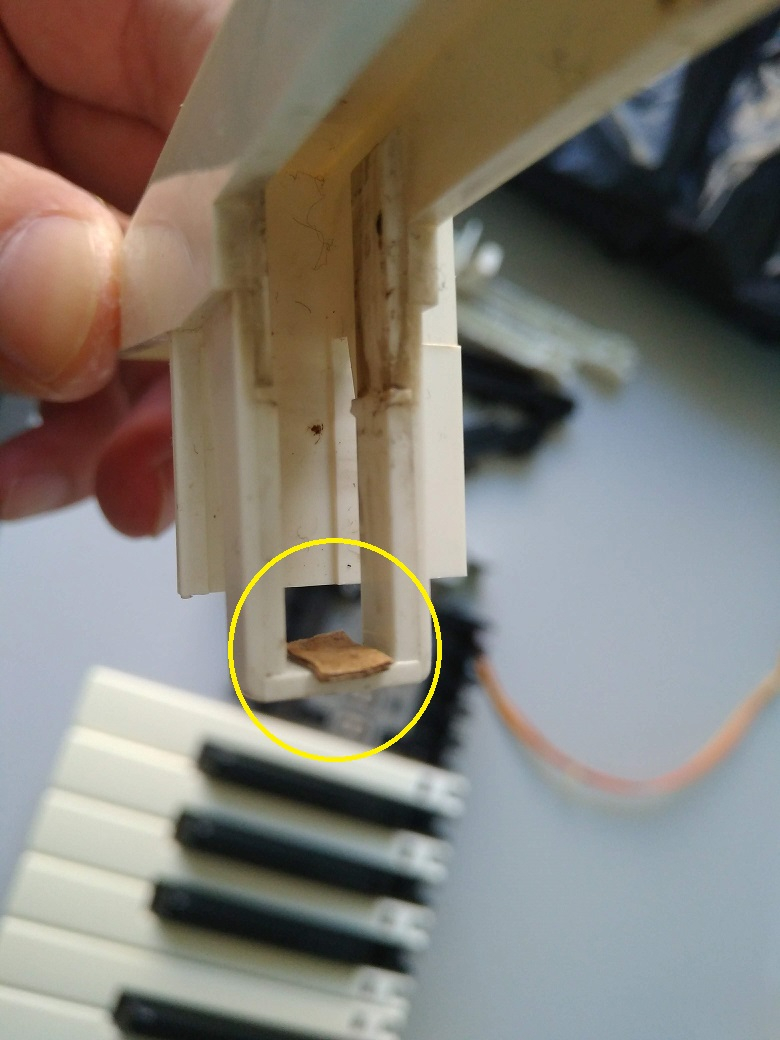

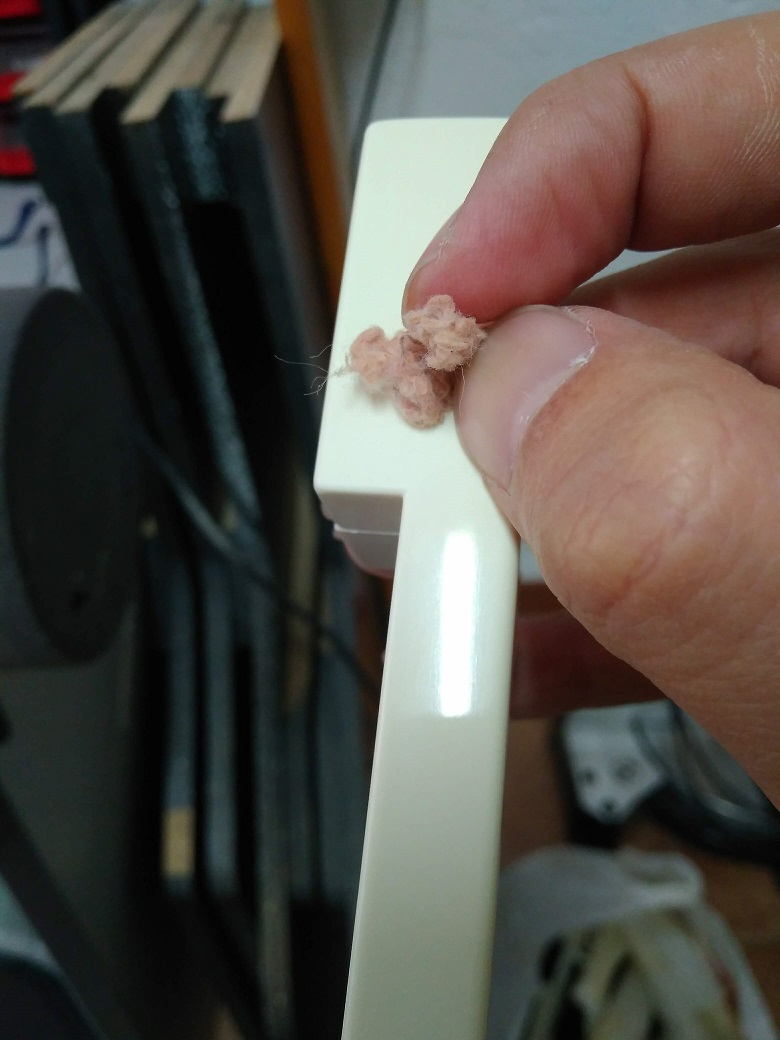

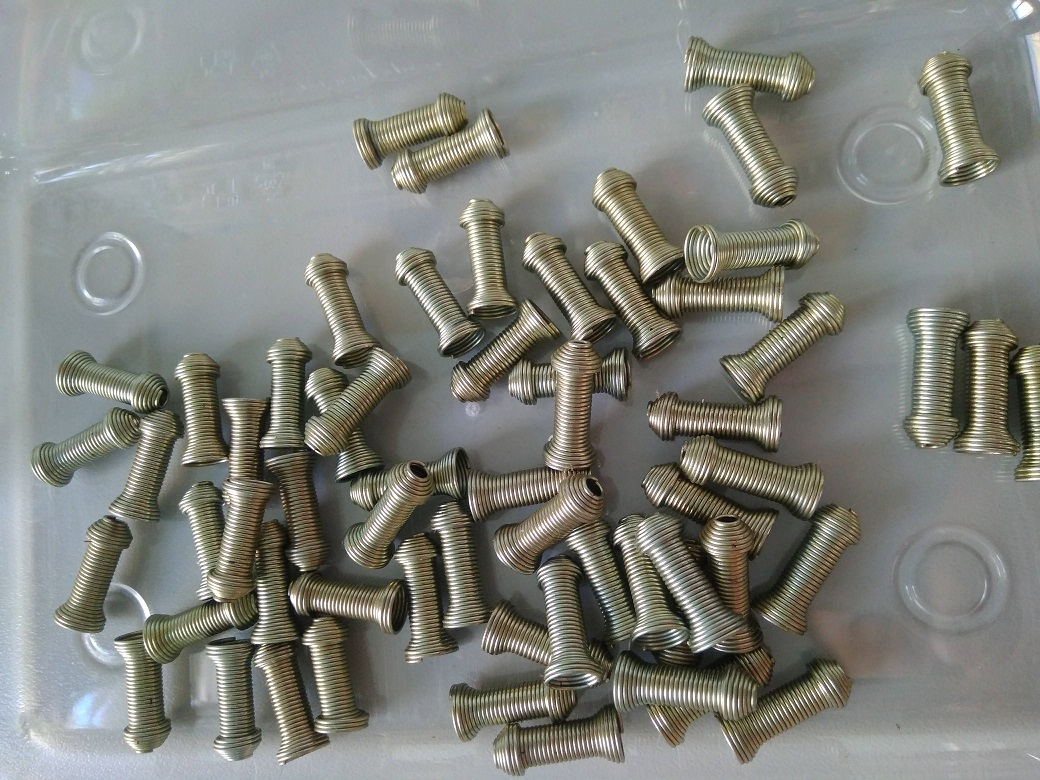

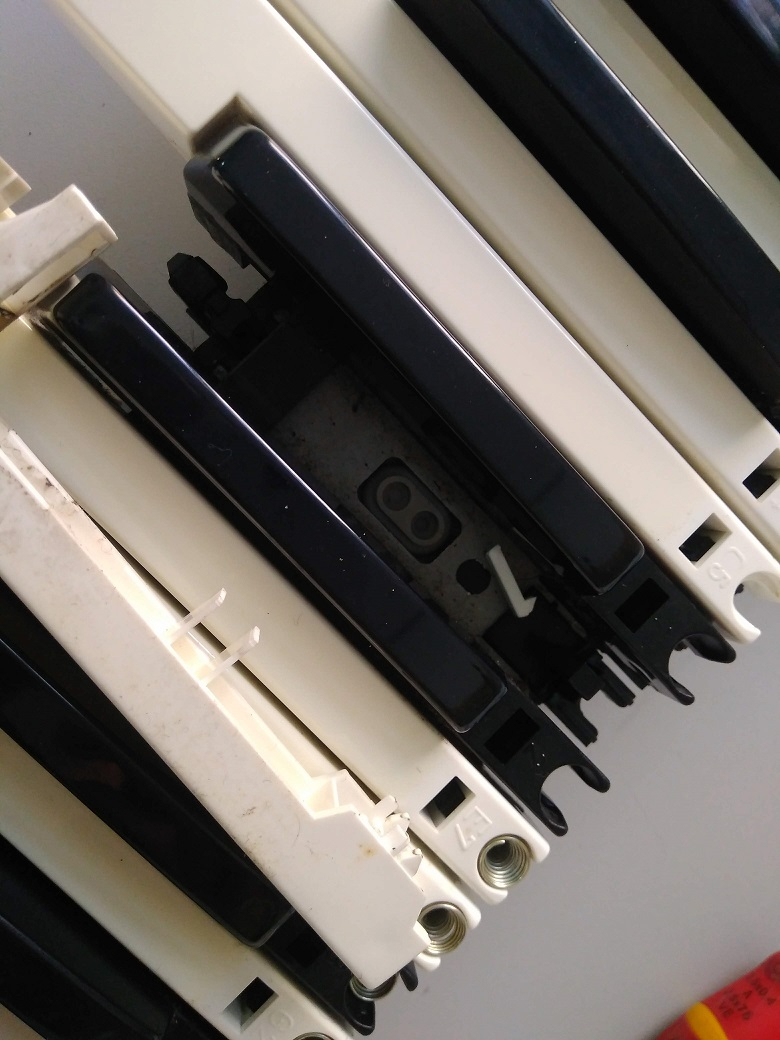

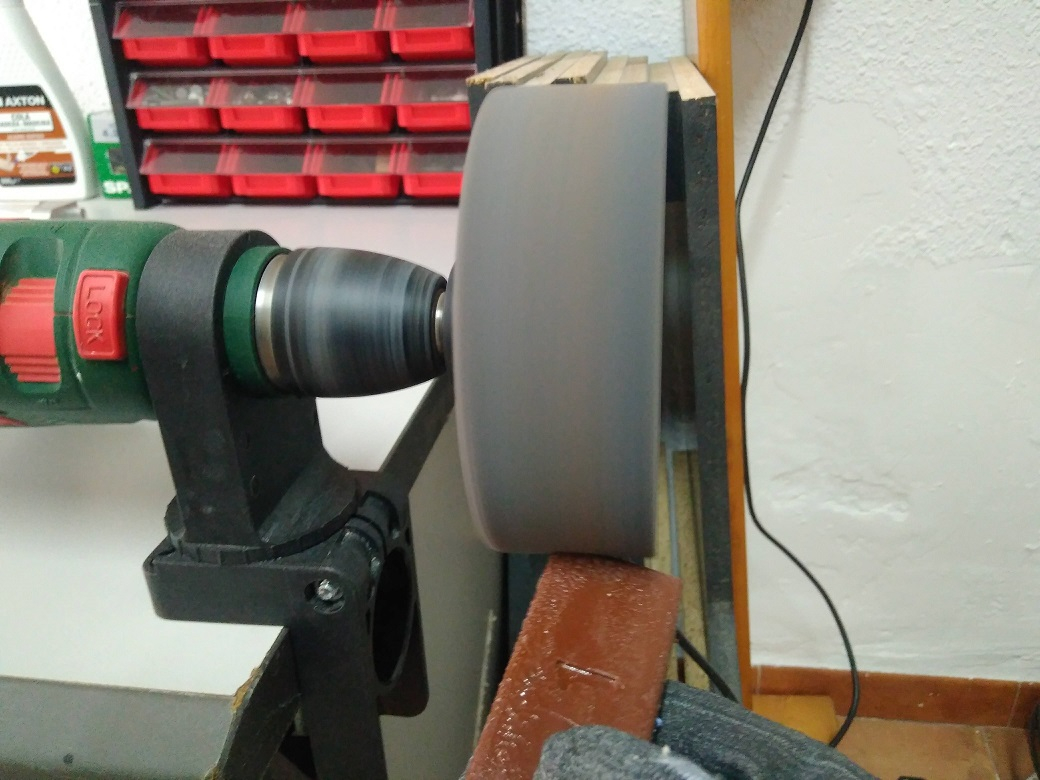

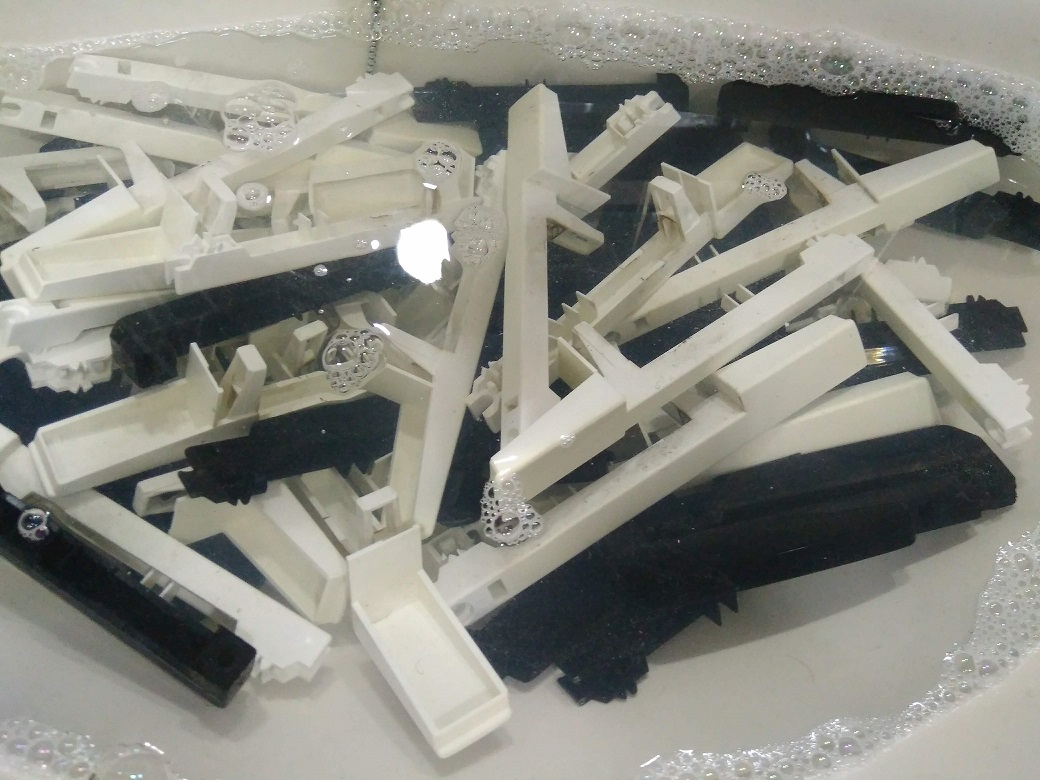

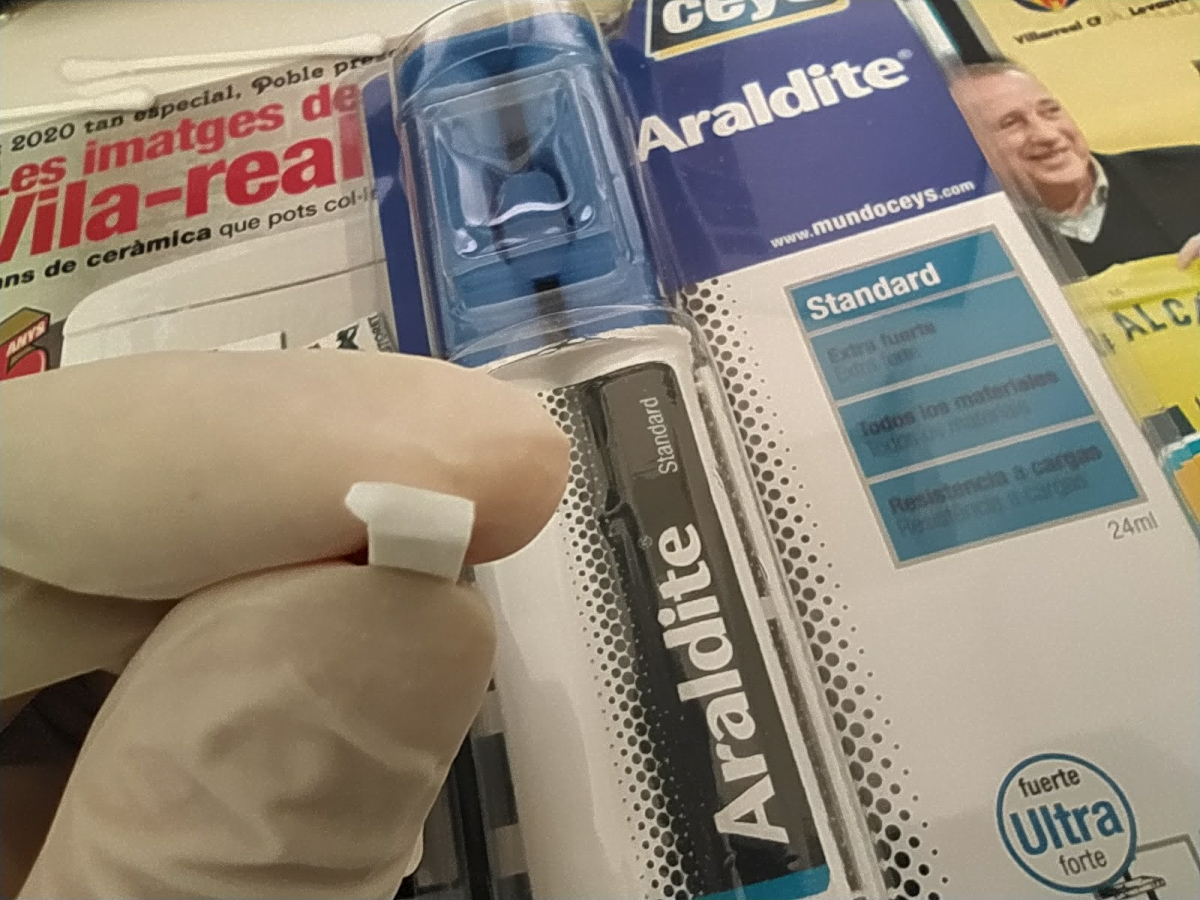

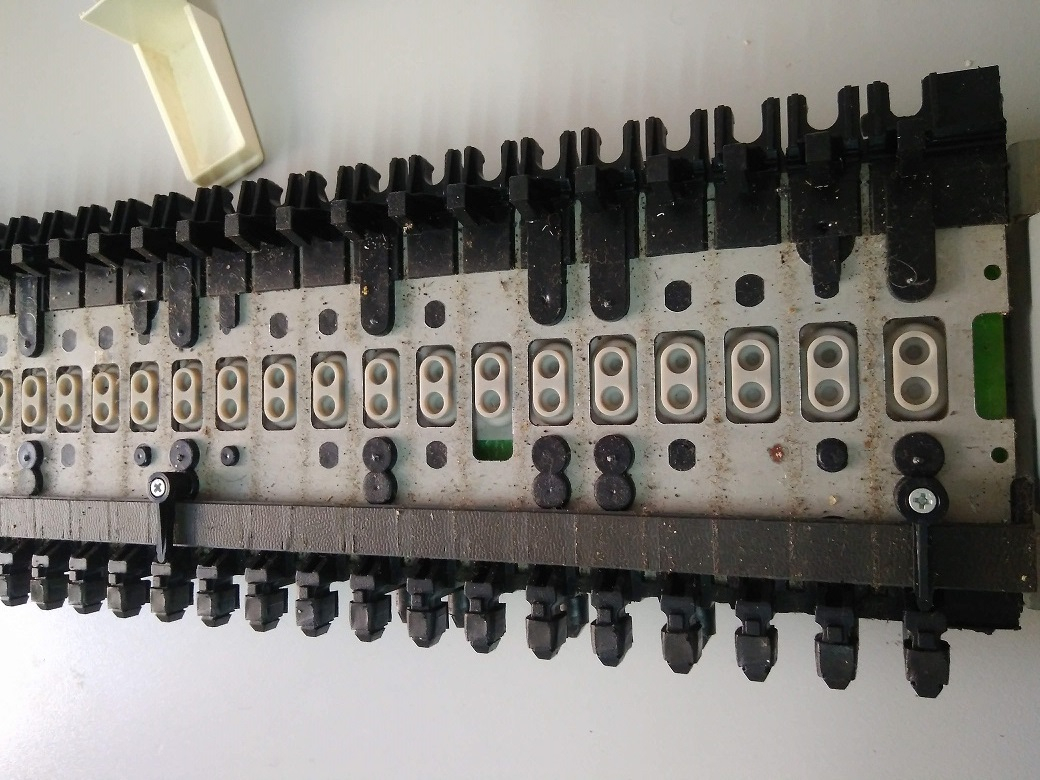

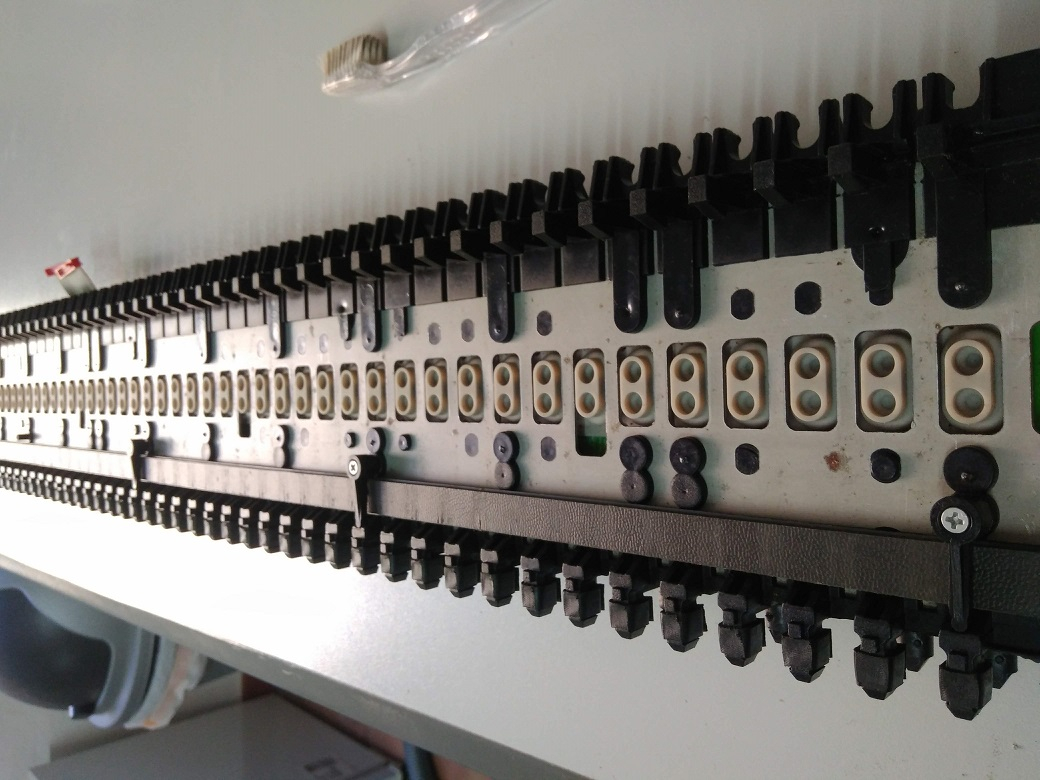

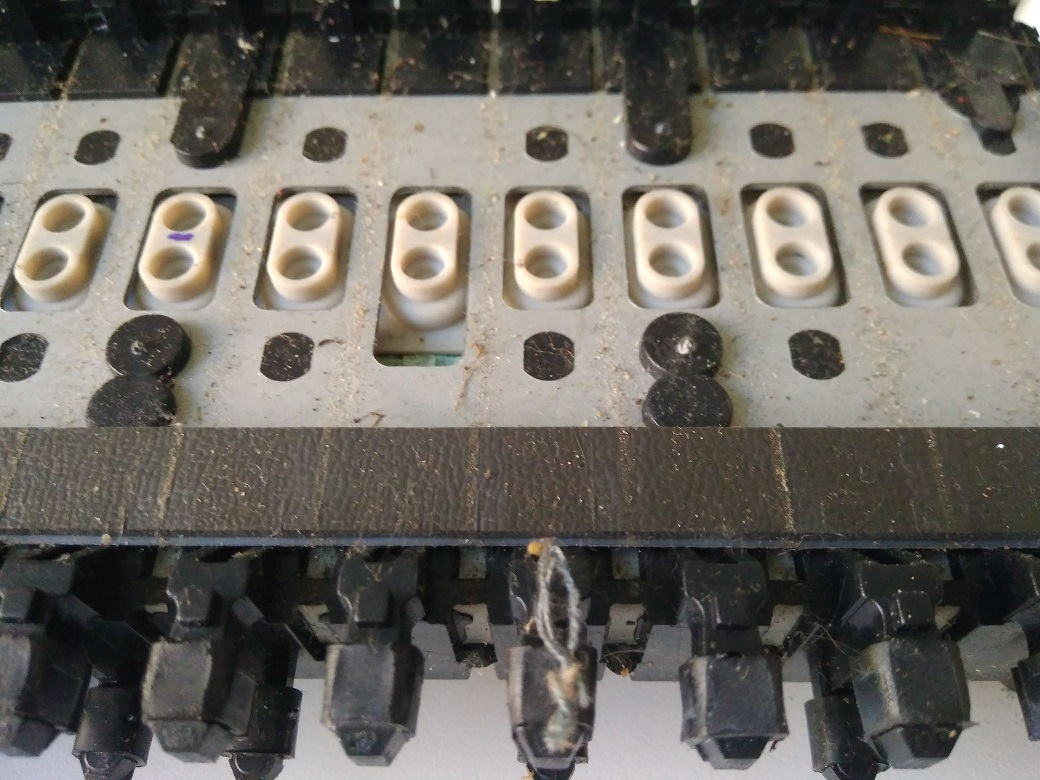

Además del tema estético, el teclado hacía un ruido extraño al pulsar las teclas. Una especie de “clack” especialmente al pulsar las teclas de la mitad izquierda, el Pitch bend tenía un movimiento extraño. Era como si además de en vertical y horizontal, tuviera un ligero movimiento diagonal.

Presentaba también el clásico fallo de estos teclados que hace que con el paso del tiempo, ciertos pulsadores dejen de funcionar. De hecho, algunos de los pulsadores no funcionaban en absoluto y otros muy deficientemente.

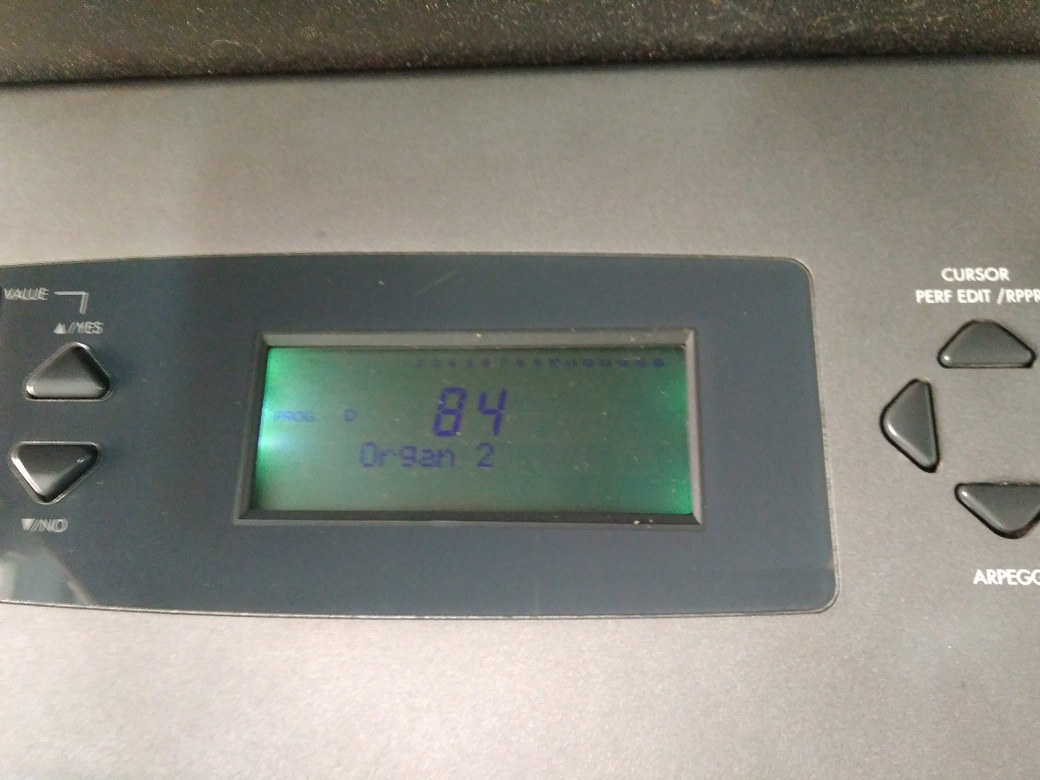

El display tenía una retroiluminación anormal. Muy débil y concentrada en puntos concretos en lugar de iluminar uniformemente todo el fondo.

El motivo de todos estos problemas los descubriría cuando echase un vistazo al interior del equipo.

Así que vamos a remangarnos y metámonos en harina:


DESMONTAJE:

Antes de empezar, decir que es importantísimo colocarse una muñequera de puesta a tierra antes de manipular la circuitería del teclado. Si nos cargamos de electricidad estática y nos descargamos en una placa, es muy posible que averiemos el teclado sin que haya otra solución que sustituir la placa averiada. Encontrar una no es ni fácil ni barato.

Os recuerdo que una pulsera antiestática es algo así:


Y debe colocarse de esta manera:


Cuando abrí el teclado me encontré con una circuitería impoluta:

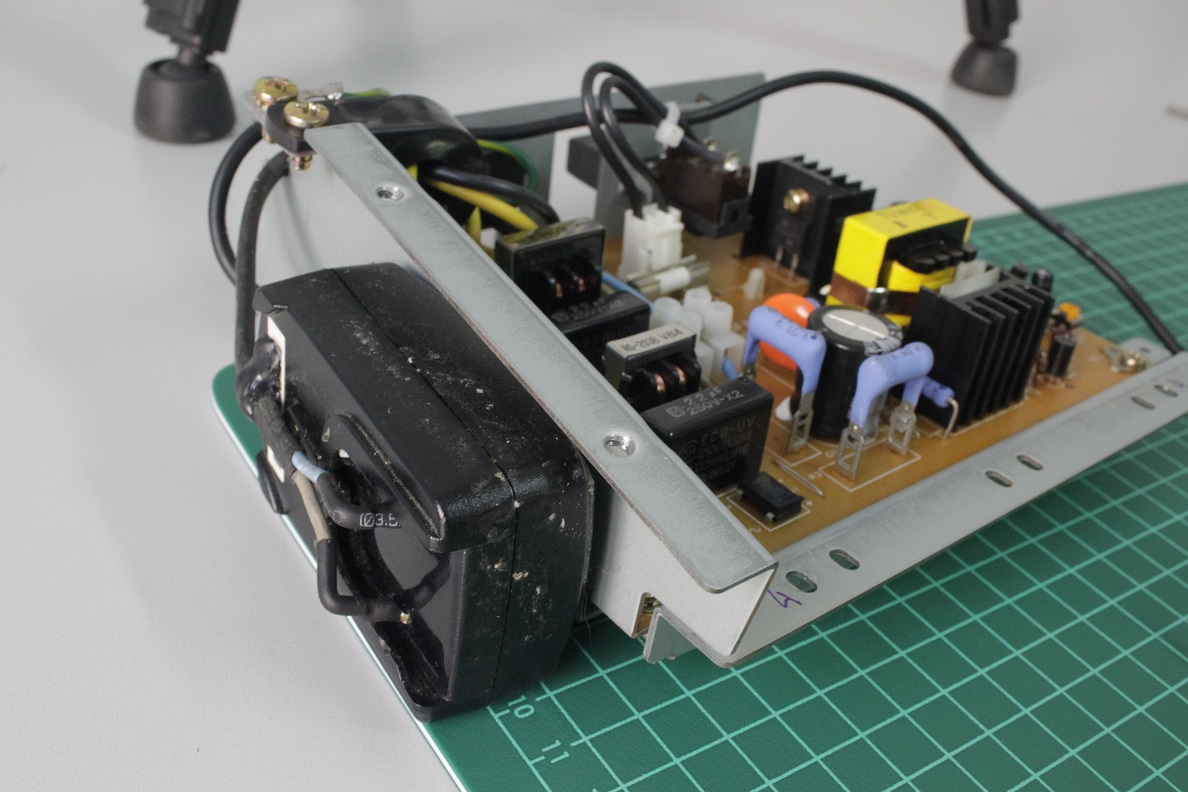

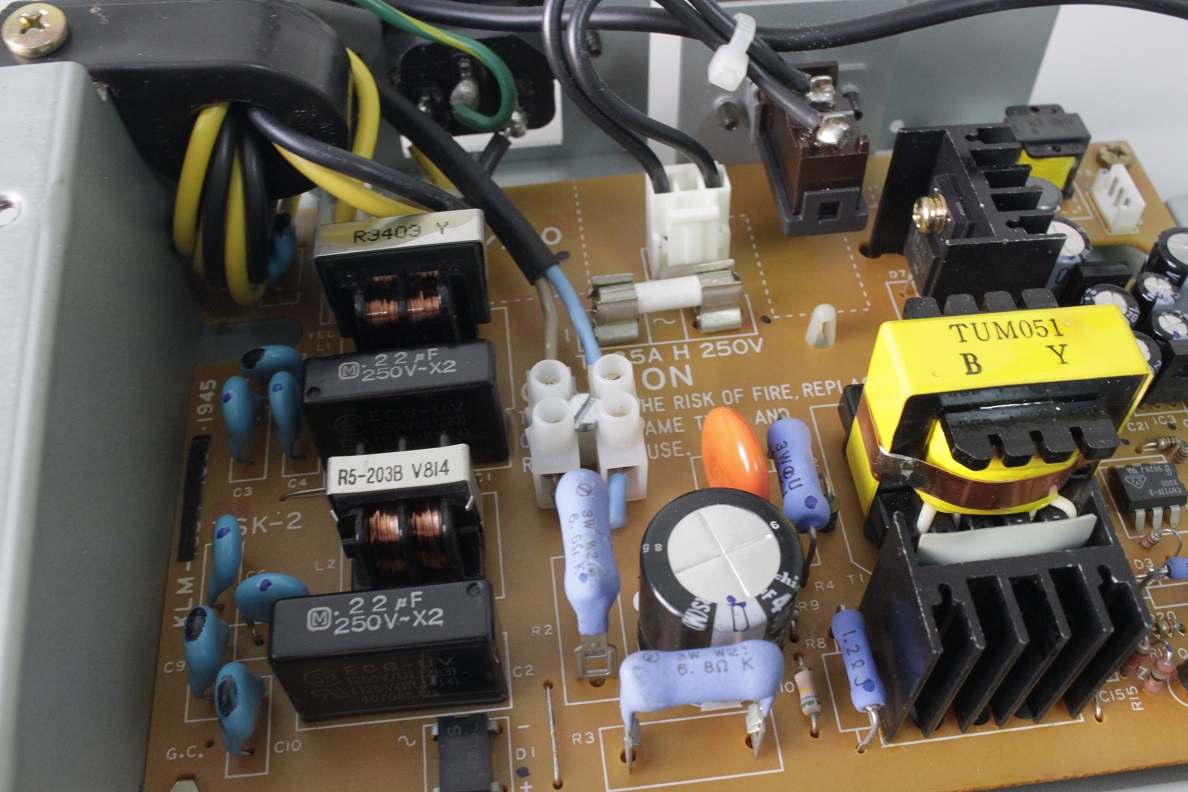

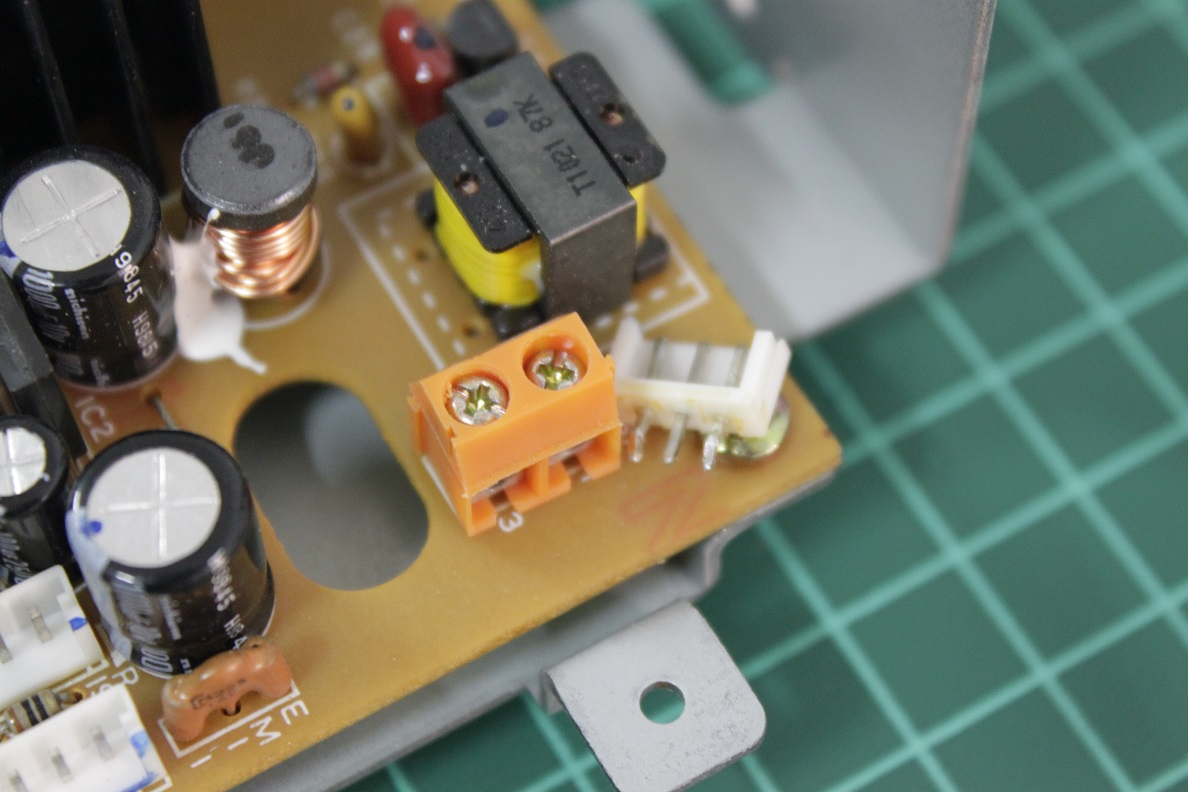

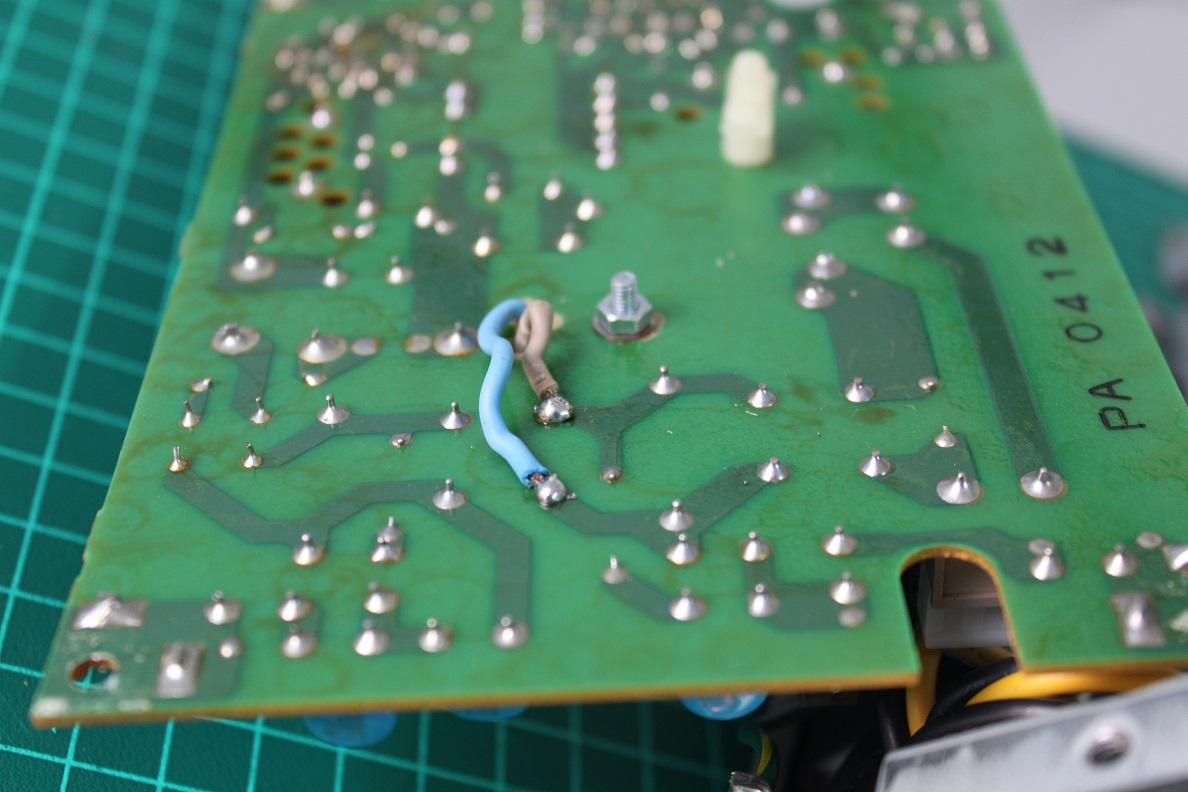

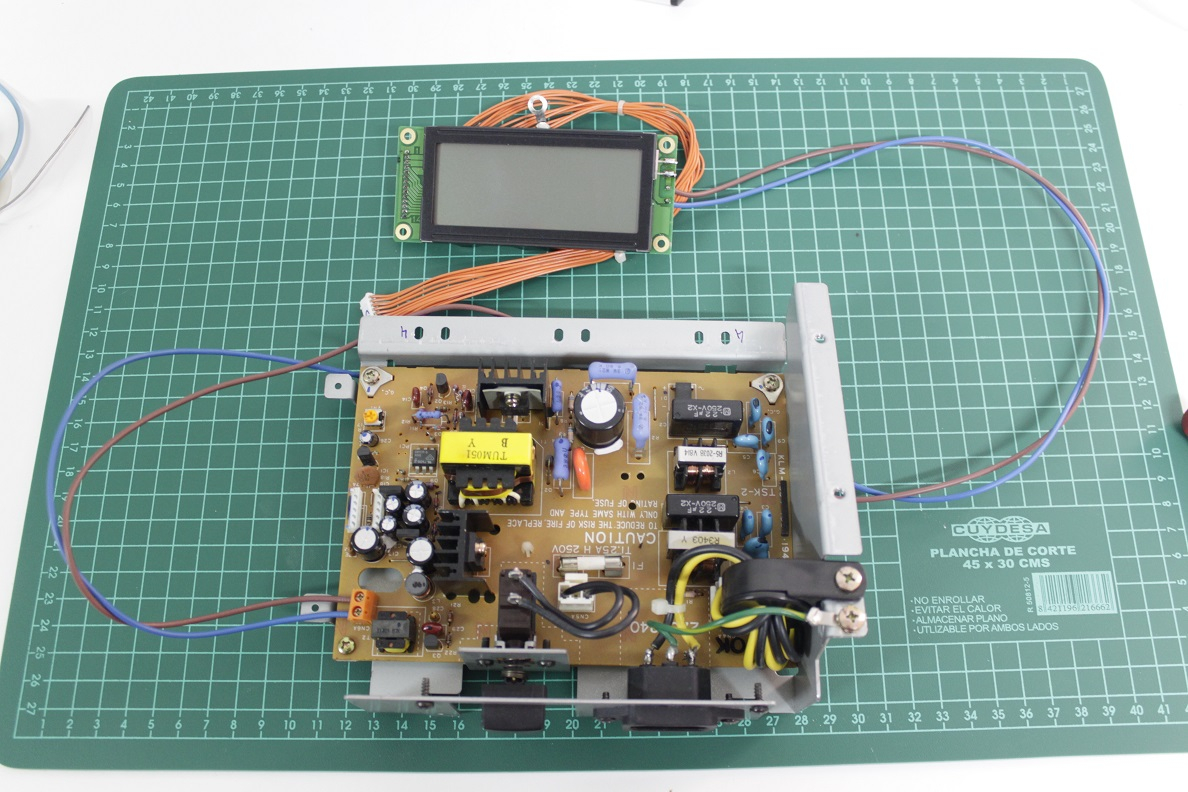

Pero con algunas cosas raras como esta de la fuente de alimentación:

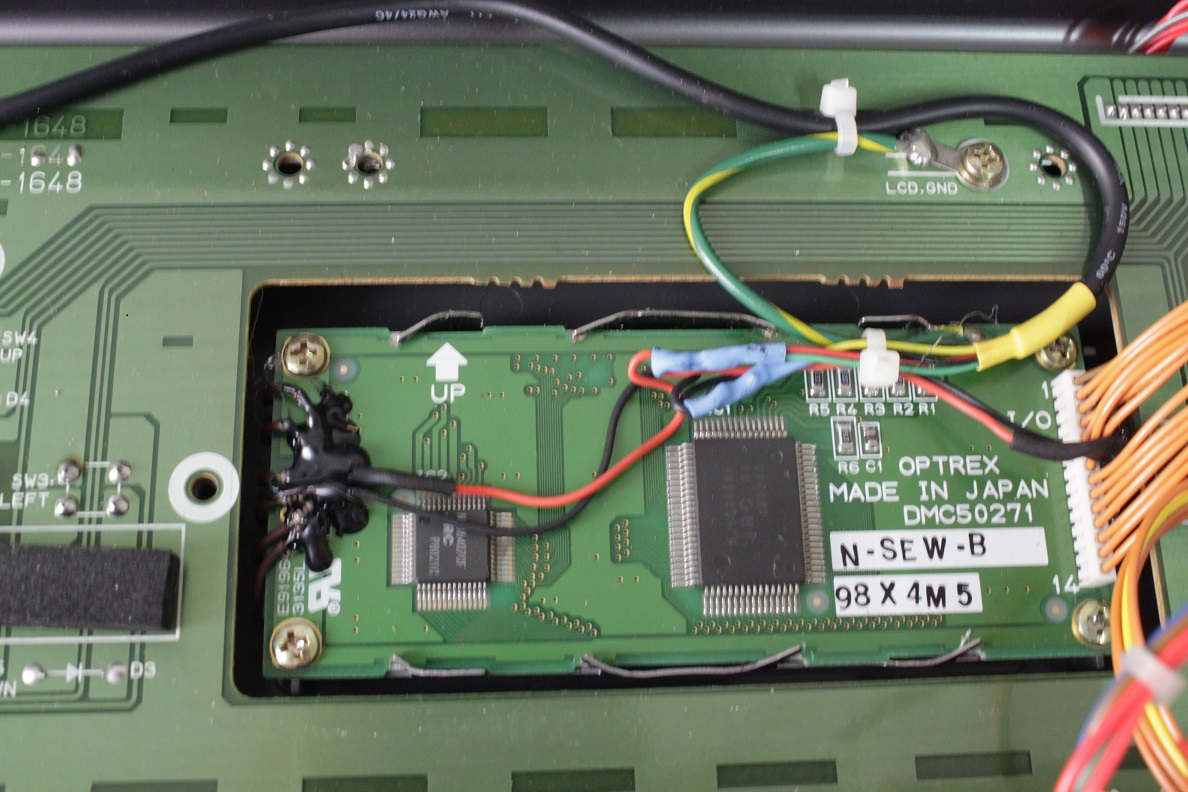

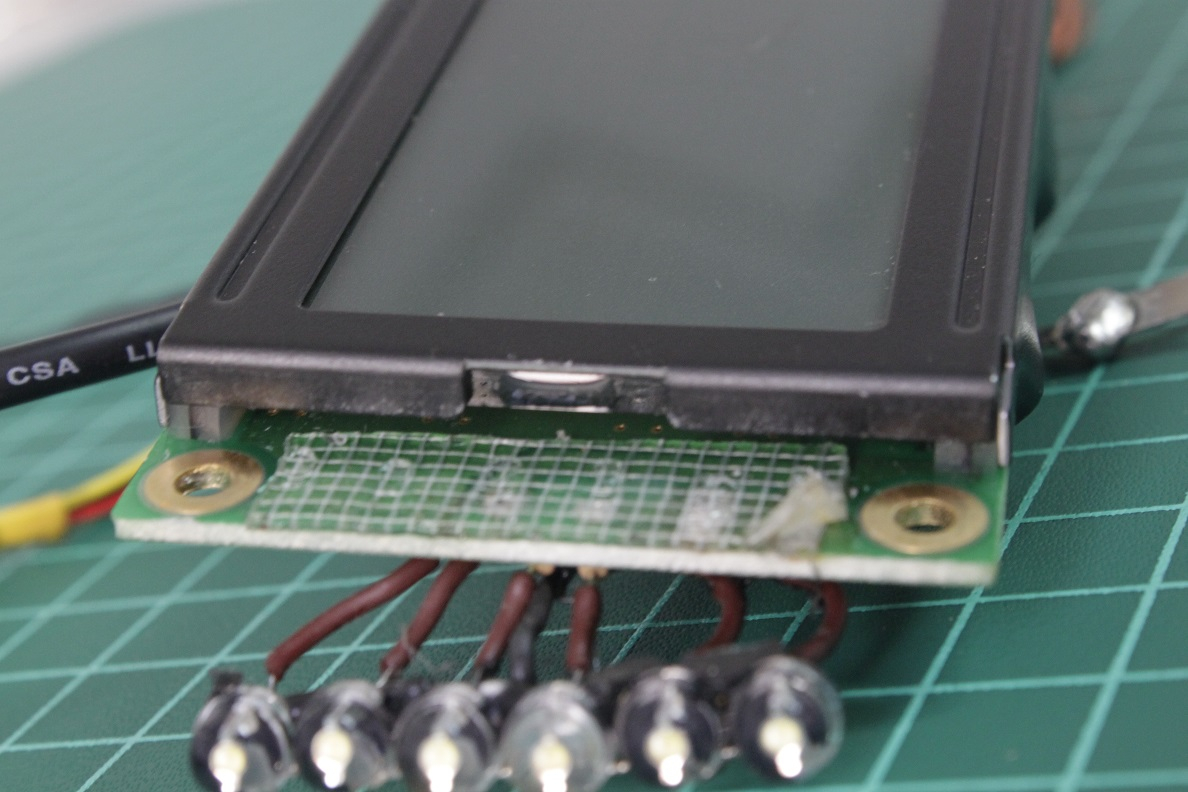

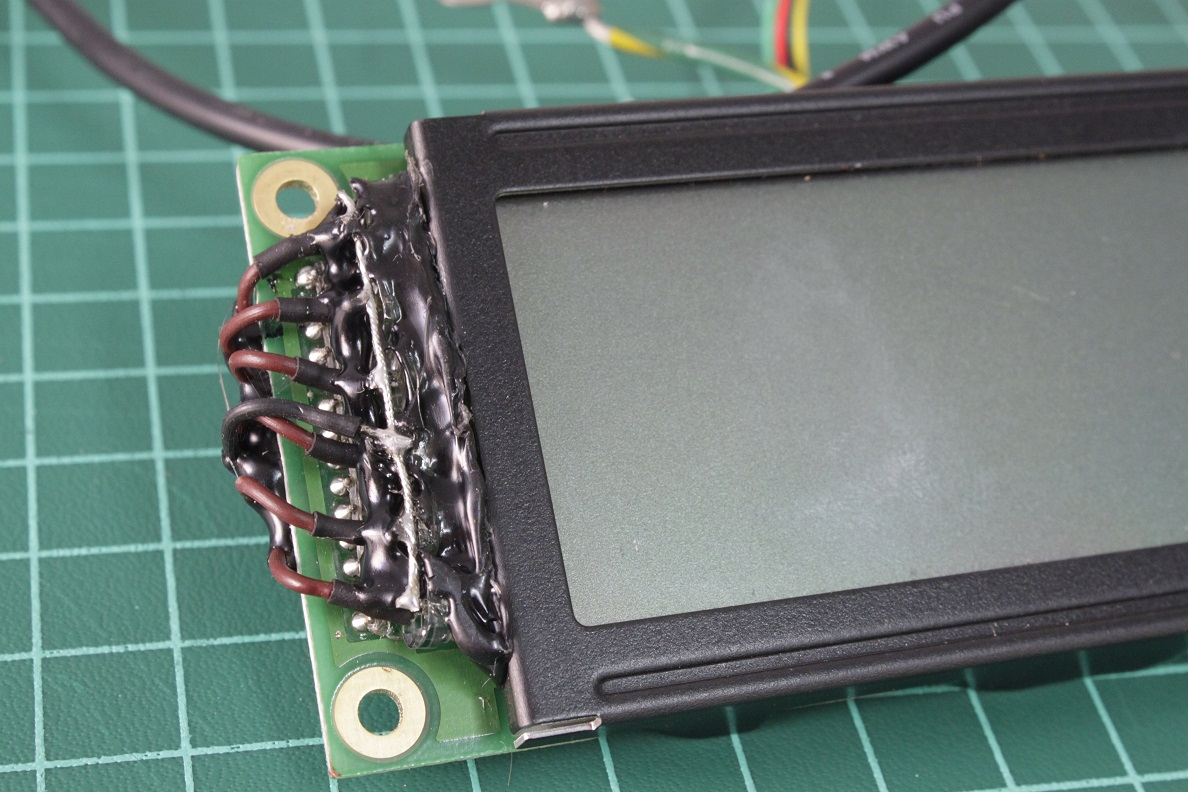

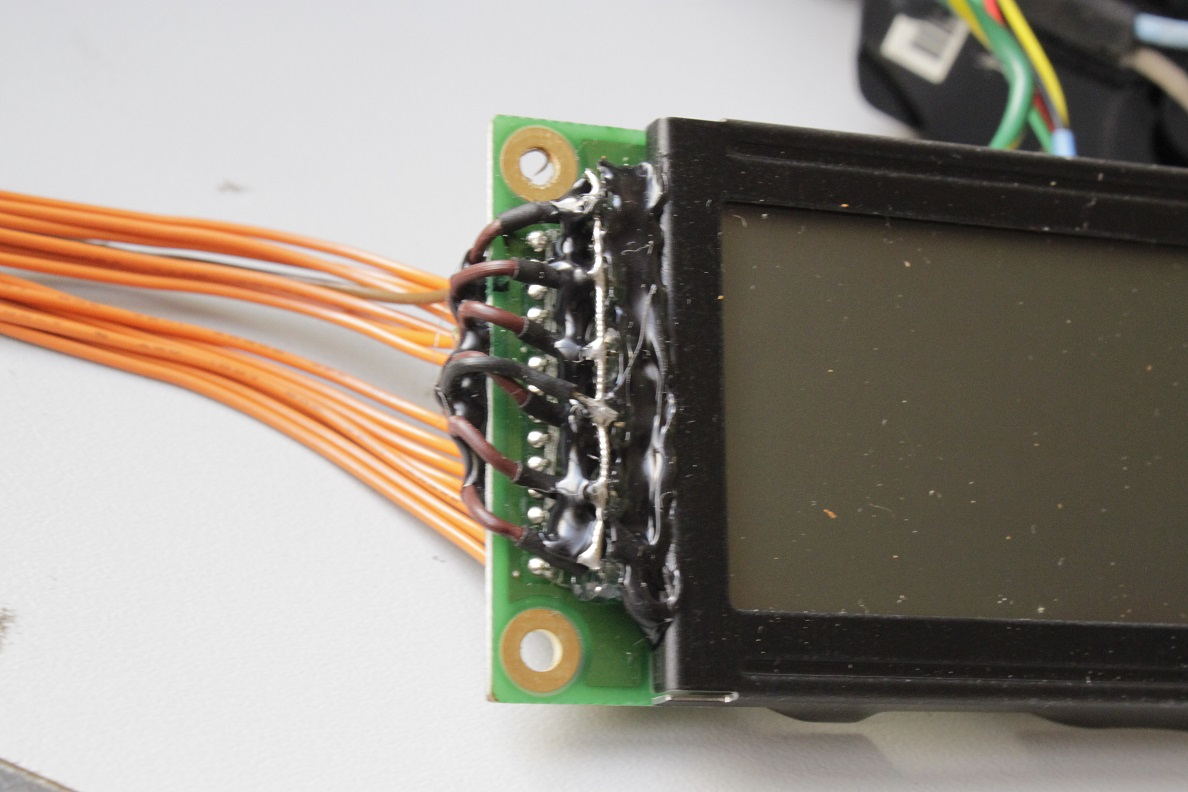

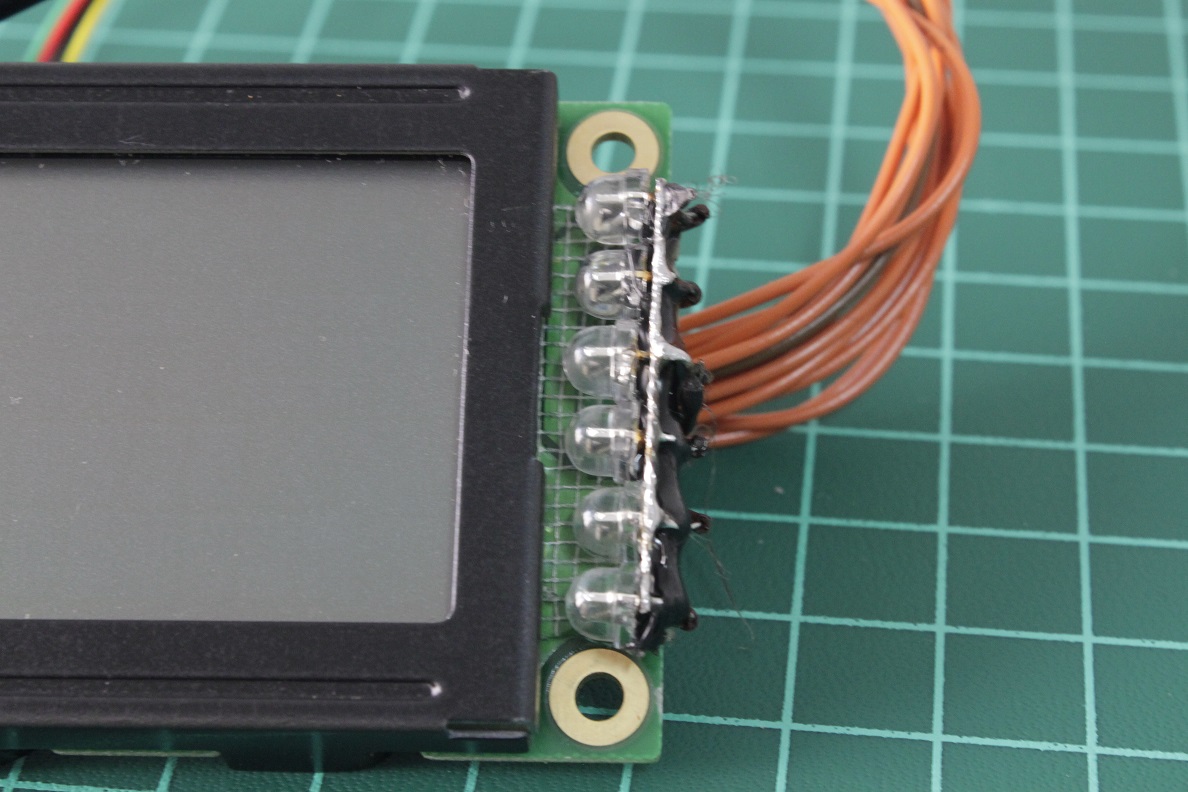

O esta otra del display:

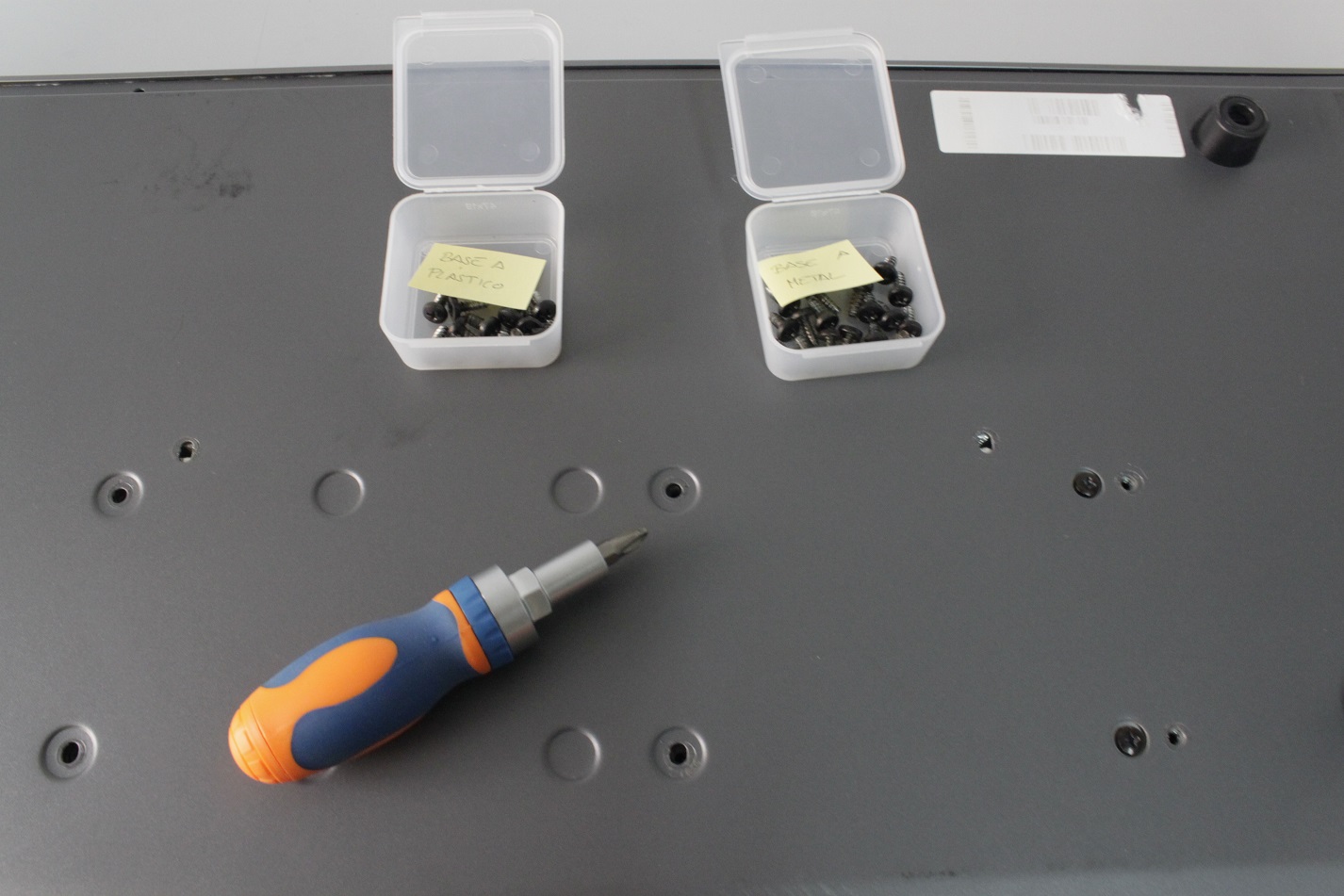

Ya veremos más adelante qué son esos injertos. Seguí desmontando y clasificando muy bien cada tornillo porque sabía que podía pasar mucho tiempo hasta que volviese a montar el teclado. Para ello marqué cada cable desconectado y cada lugar del que retiraba un tornillo con un código, luego guardaba los tornillos separados por ubicación y con una etiqueta del lugar que ocupaban originalmente:

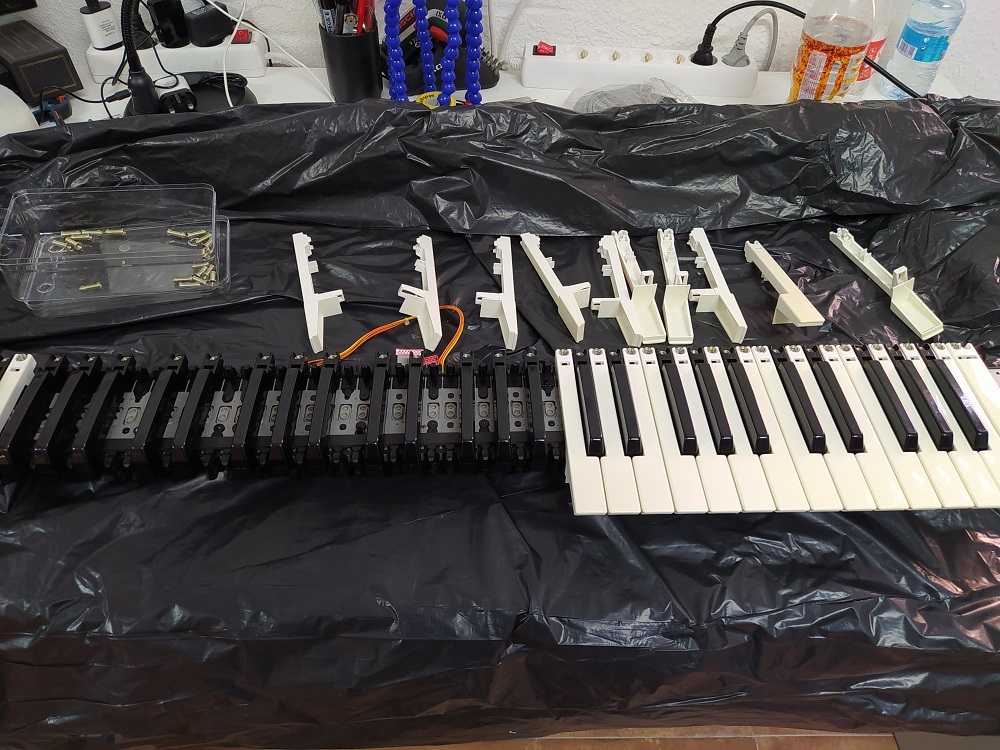

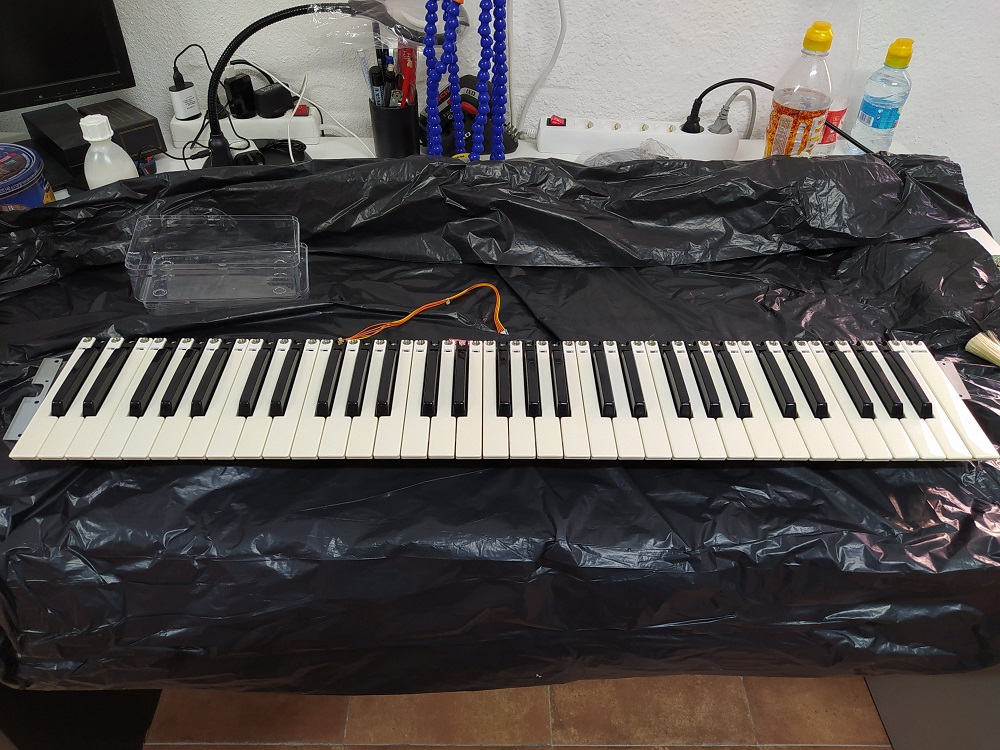

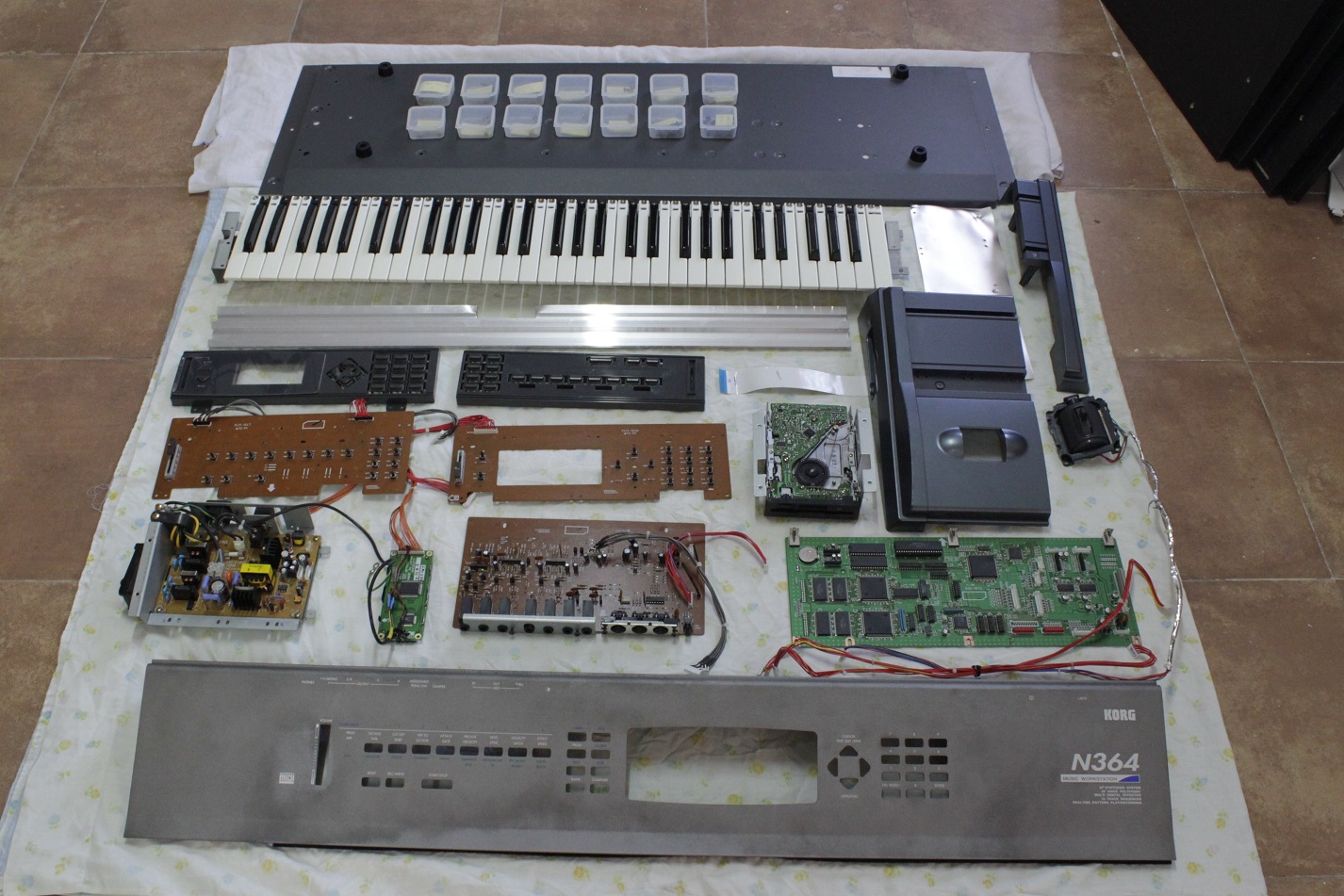

Hasta que tuve el teclado completamente desmontado:


Ya desmontado era el momento de empezar a reparar los desperfectos que tenía. Comencé por algo sencillo:


PITCH BEND:

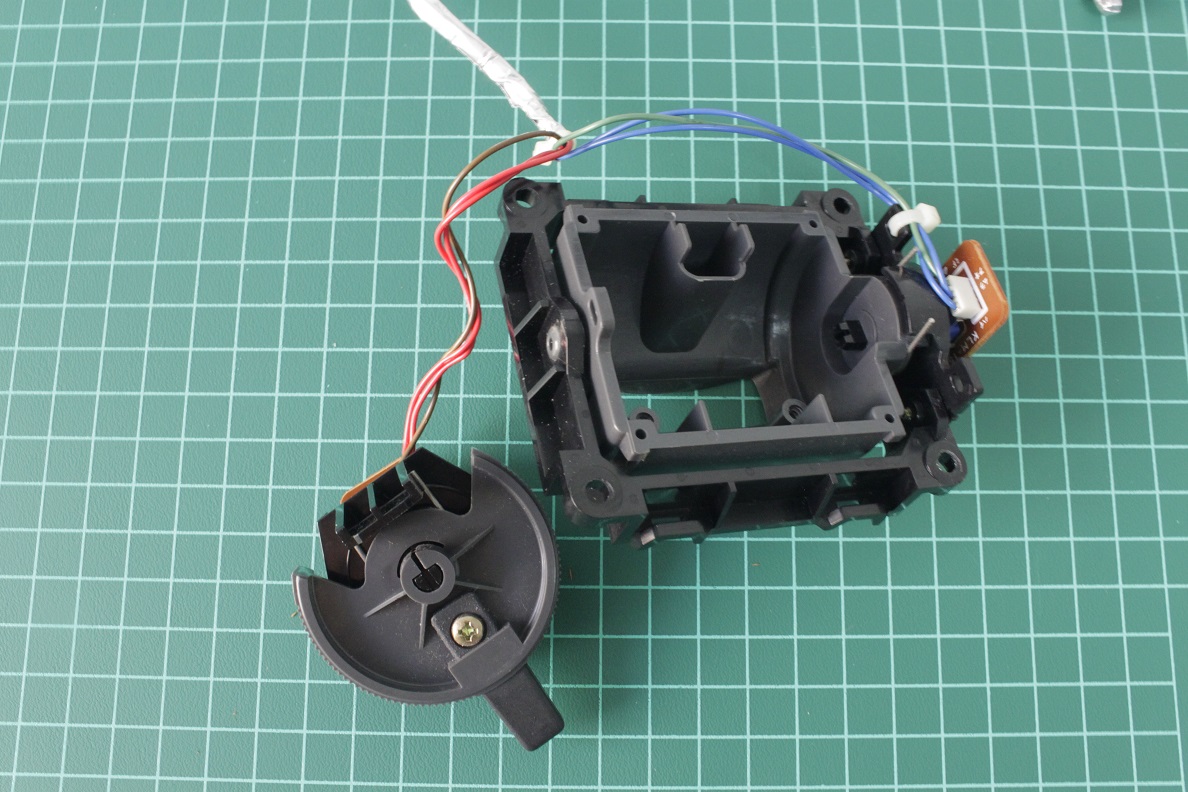

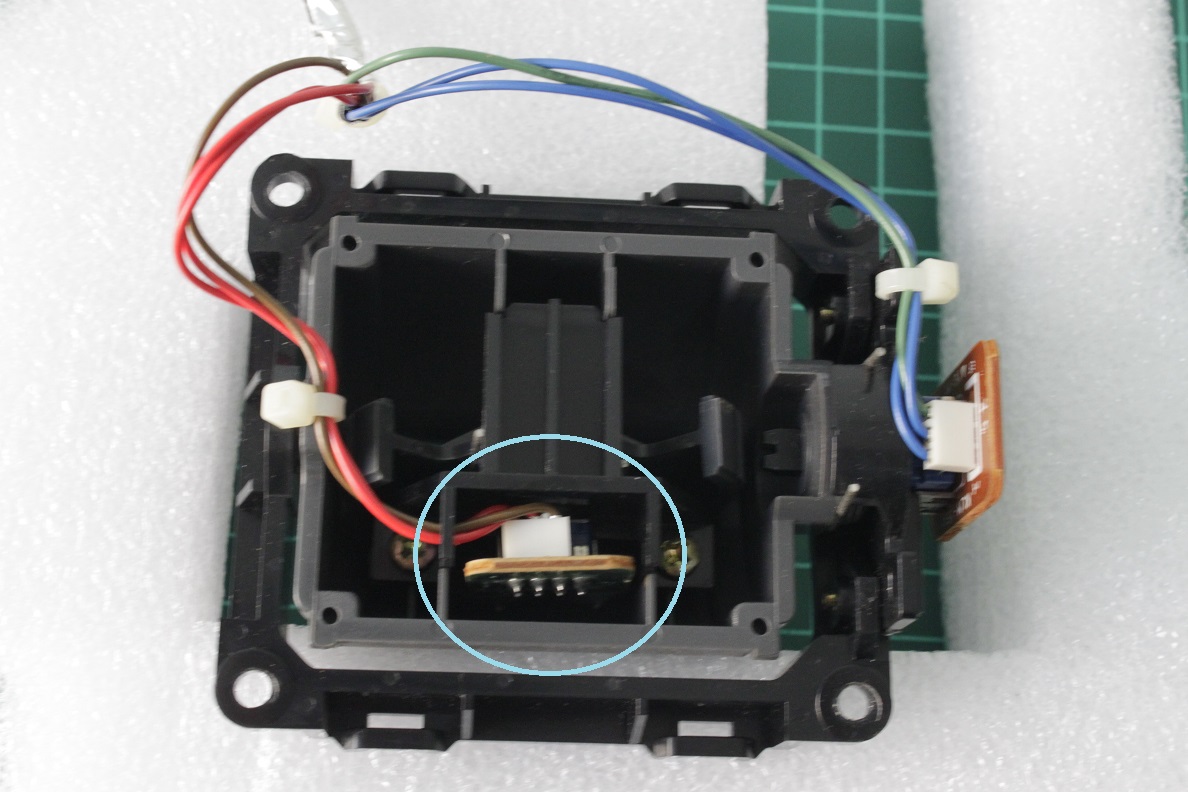

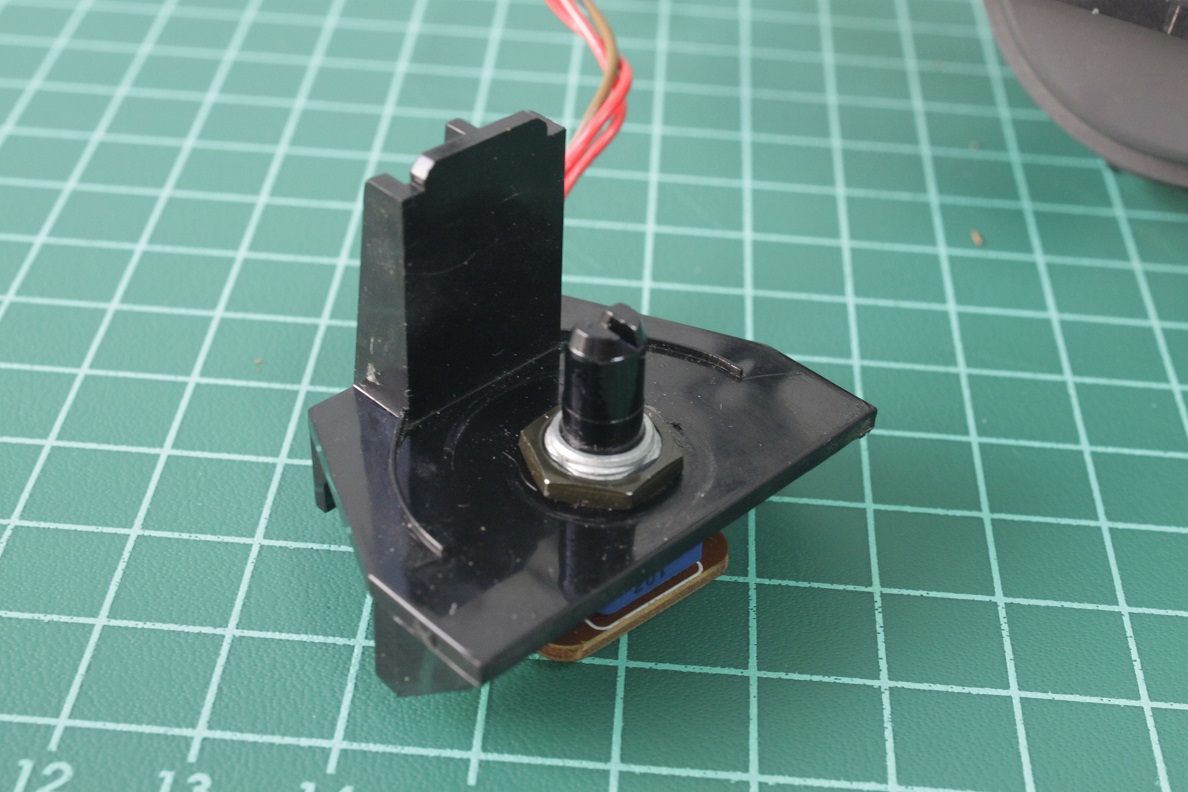

Como comenté al principio del post, el pitch bend tenía una especie de movimiento diagonal que no era natural. Al verlo desde abajo se veía que el potenciómetro del bending no estaba alineado:


La solución fue de lo más fácil que os podáis imaginar. El problema era tan sólo que la tuerca que sujetaba el potenciómetro estaba floja. Sólo tuve que apretarla un poco y todo solucionado.



Solucionado este asuntillo me centré en esos botones que al pulsarlos no reaccionaban:


PULSADORES QUE NO FUNCIONAN:

Como la mayoría de usuarios de Korg sabréis, los pulsadores, con el paso del tiempo empiezan a fallar. Lo que coloquialmente se denomina “que empiezan a ir duros” hasta que finalmente no van en absoluto. El problema es que muchas veces se aprietan cada vez con mas fuerza hasta que se llegan a romper los botones externos y eso sí que es un rollo porque, depende del teclado que sea, estos repuestos están descatalogados y no se pueden sustituir.

La avería proviene de los pulsadores internos que, debido al desgaste, empiezan a hacer mal contacto y hay que sustituirlos. La sustitución es algo sencillo, pero hay que desmontar el teclado por completo, por lo que no es algo que deba hacer alguien que no tenga un mínimo de experiencia en estas cosillas.

Cuando miré los pulsadores del teclado me llevé la sorpresa de que habían sustituido algunos de ellos. Como ya comenté en el hilo del Korg T3, no tiene ningún sentido cambiar sólo los pulsadores que fallan. Una vez abierto el teclado, que es lo más tedioso, hay que cambiarlos TODOS y ponerlos nuevos. Los pulsadores son bastante económicos (depende de dónde los compres) y el ahorro que supone cambiar sólo unos pocos no es nada.

Aquí podéis ver dos pulsadores retirados del teclado. Como se aprecia, son de diferente tipo y el estado de uno y otro, es muy diferente:


Aquí se ven instalados y se aprecia mejor que son de diferente tipo:


Uno de ellos funcionaba y el otro no. ¿Sabéis cual es cual? Efectivamente, el oxidado NO funcionaba y el otro sí pero (esto os va a sorprender), ¿sabéis cual es un pulsador original de Korg y cual el “nuevo” que se había cambiado? Jajajajajajaja, efectivamente. El oxidado era el que se había cambiado. Lo sé por las soldaduras que tenían cada uno de ellos. Lamentablemente olvidé hacer una foto de ellas. Pero a lo que íbamos, que no tiene ningún sentido abrir un teclado y no cambiar absolutamente todos los pulsadores por unos NUEVOS Y ORIGINALES DE VERDAD.

Retiré todos los pulsadores:


Y le instalé unos nuevos:


Y luego, algo también muy importante, es comprobar uno a uno el funcionamiento de todos ellos. Daría mucha rabia hacer todo el trabajo, volver a montar el teclado y que alguno hubiese salido defectuoso de fábrica (que todo puede pasar) y nos tocase volver a desmontar el equipo:


Con esto, y a falta de montarlo todo y comprobar que funciona, quedaría resuelto el problema de los pulsadores duros.

Y bueno, lo dejo por hoy. Os iré trayendo más avances poco a poco.

Gracias por vuestra paciencia leyendo este tocho, jejejejeje.
Subir
4
Last System
#2 por Last System hace 4 semanas
Me apunto a lo que vas haciendo , que yo tambien tengo un 364

Habia visto hace tiempo uno rojo que hizo un brasileño ,..y le quedo muy wuapo

Archivos adjuntos ( para descargar)
korg 364 rojo.jpg
Subir
Sergef
#3 por Sergef hace 4 semanas
#2 Muchas gracias Last.

Muy chulo ese N364 rojo. Yo también lo había visto anteriormente y se nota que se han trabajado bien esa pintura.

Este también iba a ser rojo en un inicio pero hemos ido cambiando de idea a lo largo de las semanas por un motivo u otro. Al final va a ser de otro color ;-)

Aún no está pintado (es lo único que me falta) pero debido a que no puedo ir a mi "taller" y que la tienda en la que voy a comprar la pintura está cerrada, no puedo rematar la restauración.

Un saludo!!!!
Subir
Juan G.
#4 por Juan G. hace 4 semanas
Ya te lo he dicho por privado, y lo repito por aquí. Mil gracias por el INCREÍBLE trabajo que estás haciendo, y por haber aceptado este reto. También quiero remarcar que gracias a sus consejos he podido reparar y restaurar un Korg M3 que adquirí de segunda mano hace unos meses, subiré alguna foto para que veáis el antes y el después. Eres un crack!!!
Subir
1
Soundprogramer mod
#5 por Soundprogramer hace 4 semanas
Lo que me tiene intrigado son las "ñapas" que se ven en la fuente y el display. Está claro que no pueden ser las originales
de Korg. Y que las ha hecho un profesional también me queda claro por la limpieza del trabajo.

Felicitaciones por la restauración. Muy buén trabajo, aunque quede la parte de la pintura que siempre es la mas complicada.

;)
Subir
1
Juan G.
#6 por Juan G. hace 4 semanas
#5 Las "ñapas" las hizo la misma persona (un técnico local) que puso pulsadores "nuevos" oxidados... Como ya ha dicho Sergef, en estos teclados llega un punto en el que los pulsadores empiezan a ir duros, y también se termina fundiendo la retroiluminación del display, así que decidí llevar el teclado a un técnico que me recomendaron para que cambiase la lámina EL del display, lo cual no hizo, y de paso que cambiase también los pulsadores. El trabajo como podéis comprobar fue limpio, pero chapucero a la vez... Por suerte Sergef lo arregla todo jaja. Y bueno, seguro que él explicará bien todo esto en próximas entregas.

Un saludo!
Subir
Last System
#7 por Last System hace 4 semanas
Teneis pensado cambiar la disquetera , por una USB ?

Lo tenia pensado hacer yo ,.pero hay que comprar varias cosas por el cable plano y al final no lo hice

O entero , claro:

https://www.ebay.es/itm/Floppy-Emulator-for-Korg-N264-N364/252699938870?hash=item3ad6171036:g:tDgAAOSwq7JT5Ndc
Subir
tumithak
#8 por tumithak hace 4 semanas
Buenas!!!
Ahora si!!, en el otro post no me dio tiempo a contestar.

Que decir. Conociendote sé que va a quedar de fabula =D> La única manera de "traer a la vida" a la carcasa sería haciendole un pulido muy muy suave, para no llevarse por delante la serigrafia, pero no sé yo como quedaría, además de que si sale mal y hay que pintar tendriamos la pega de que las superficies que se han pulido no se llevan muy bien con la pintura, sobre todo si son pulimentos con silicona.

De todas formas como un pintado y serigrafiado nuevo no hay nada O:)

Esperando con ansia los avances :comer:

Un saludo!
Subir
ELKE_FALTABA
#9 por ELKE_FALTABA hace 4 semanas
¡¡Por fin!!
Ya tenía yo ganas de ver qué estabas haciendo con ese N364. Veo que lo vas a dejar niquelao por dentro y por fuera =D>
En cuanto a las ñapas, me he dado cuenta de que ya le habían abierto antes sólo con ver el 1 pintado a boli en el cable plano y después ya he visto las chapuzas. El empalme del cable de corriente podría pasar pero los pulsadores oxidados y el injerto ese del display son de cárcel directamente jaja.

Yo le cambié los pulsadores a mi T3 y no estaban para nada oxidados y te digo que venía de Baleares y el teclado estaba en una condición lamentable. Para mi que tenía esos pulsadores por allí y se los colocó sin más. Luego el tema del display pues yo no tuve que liar semejante barullo, son 2 soldaduras y sale todo el display, no sé si el N364 será igual que los del T3, 01W y Wavestation pero ya nos explicarás como estaba eso ;) .
Subir
Sergef
#10 por Sergef hace 3 semanas
Muchas gracias a todos por vuestras respuestas y comentarios. Es un placer compartir cosas en este foro. El feedback es siempre superpositivo y anima a seguir currando ;-)

#4 Juan, gracias a ti por darme la oportunidad de poner un teclado restaurado por mí en esos vídeos tan chulos que hacéis (y por las sidras a las que me vas a invitar cuando suba por Asturias, jajajajaja)

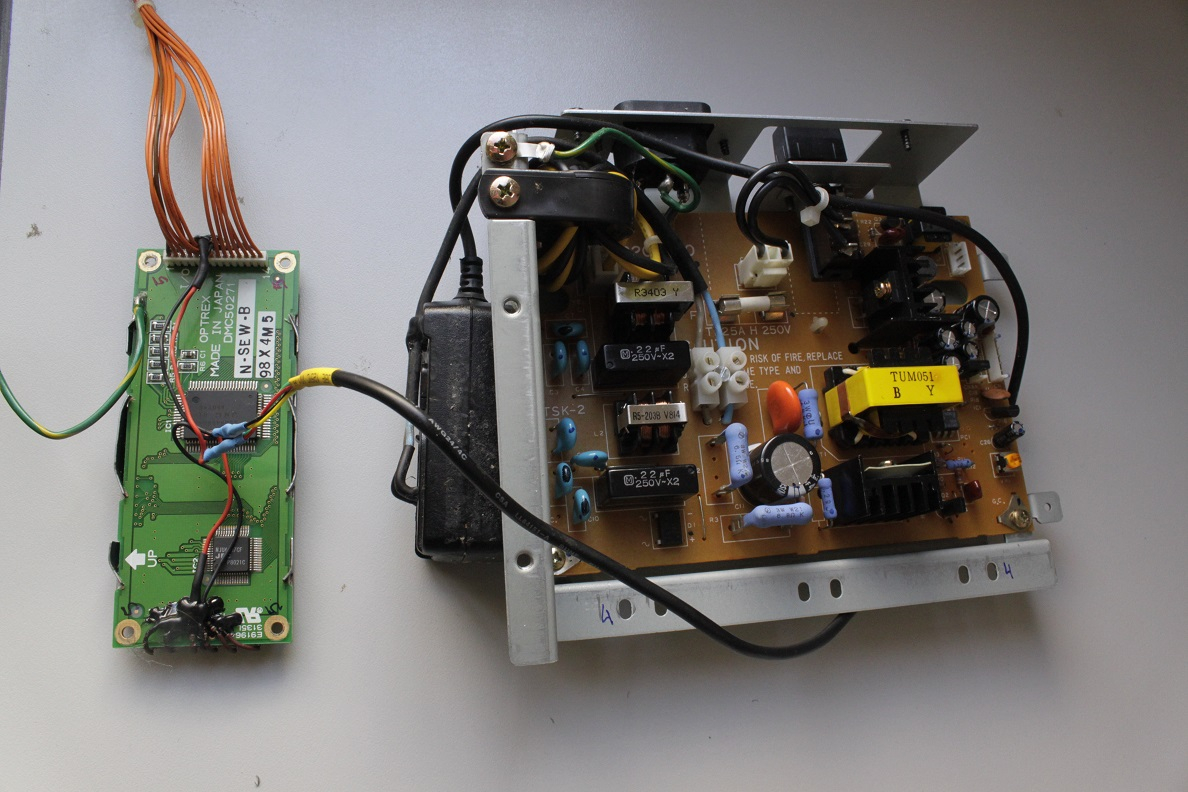

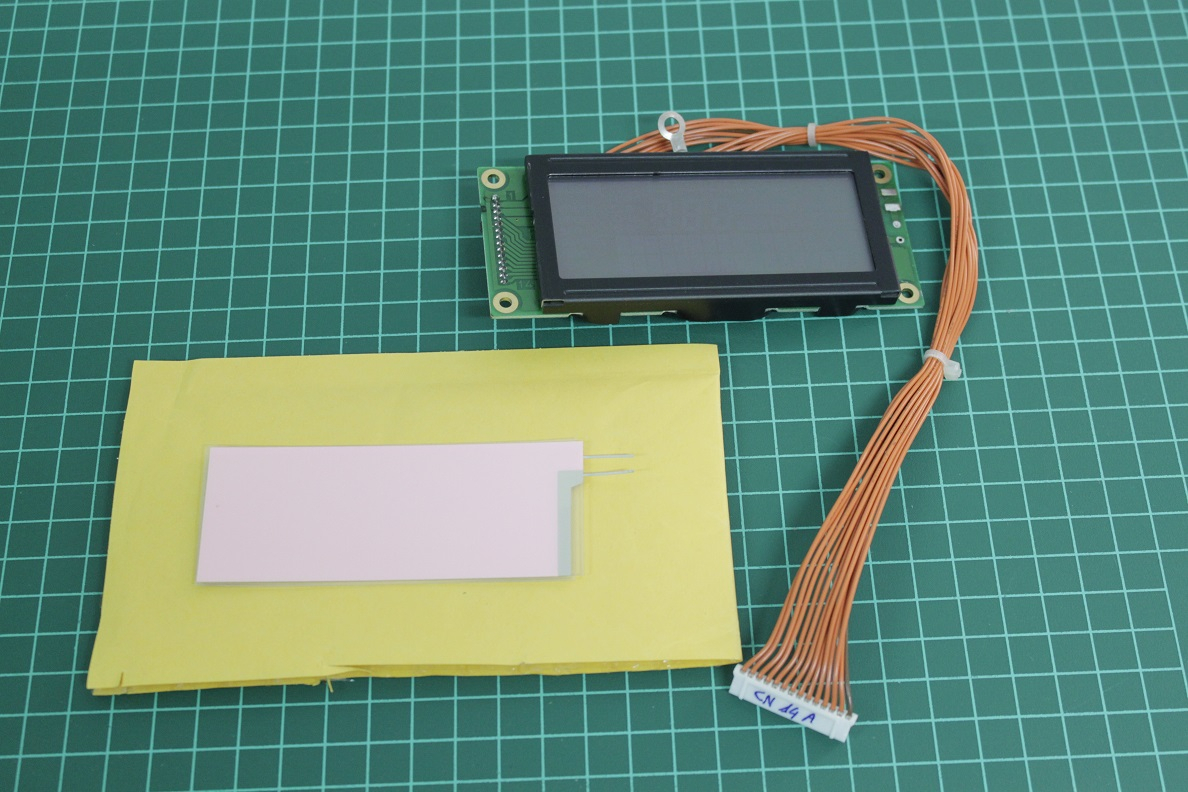

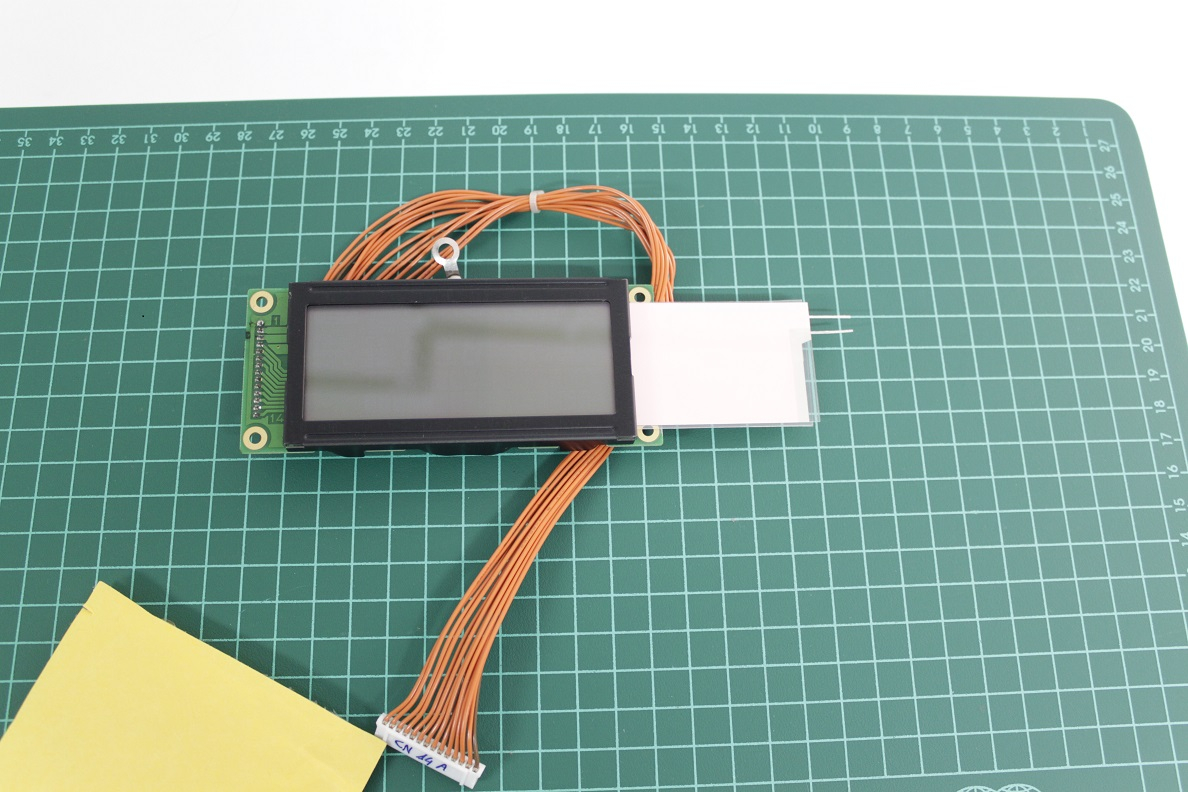

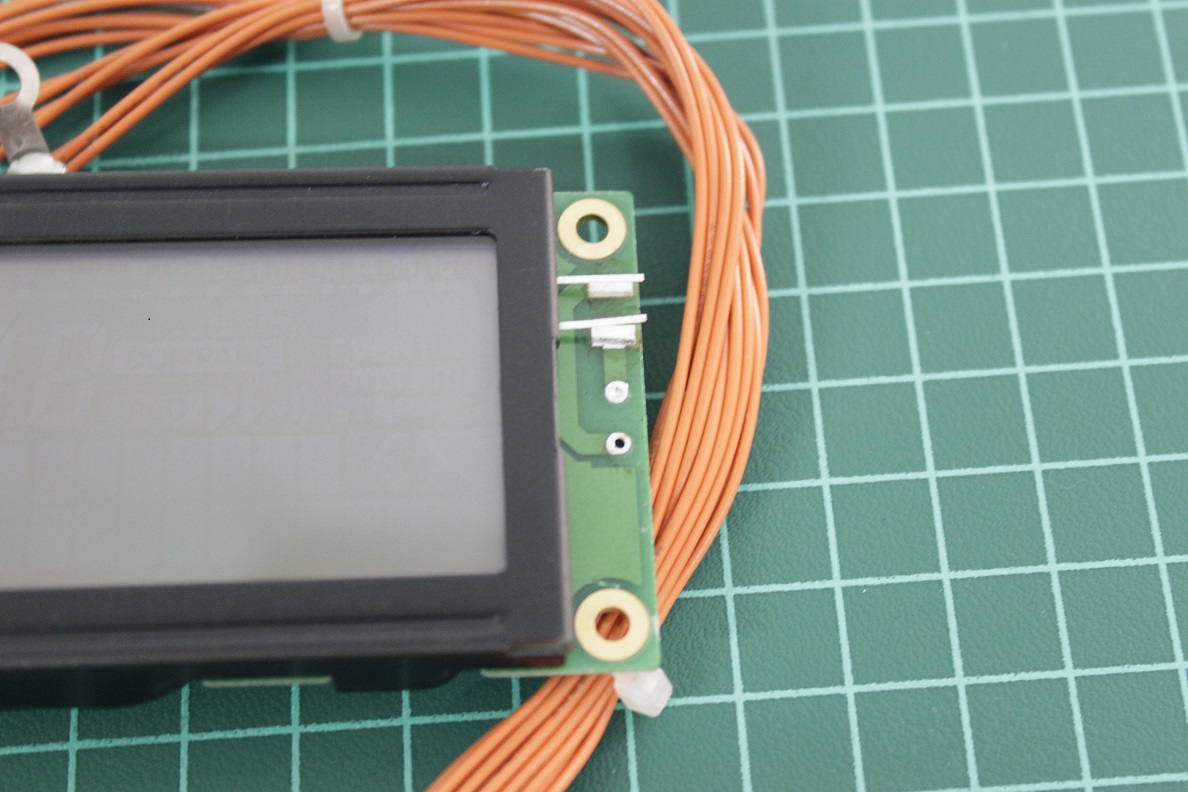

#5 Soundprogramer.- Los injertos o "ñapas" que decís, fueron una forma de intentar darle algo de retroiluminación al display. No hay duda de que el técnico que las hizo sabe trabajar. El único "pero" es que se complicó demasiado la vida porque hay maneras mucho más sencillas y eficaces de resolver el problema. Supongo que hizo lo que pudo con los medios que tenía.

#7 Last System.- Sí. El teclado va a llevar un emulador USB, jejejejeje. De hecho el trabajo ya está hecho a falta de probar si funciona. CUIDADO con comprar adaptadores de cable plano a conexión IBM. Parece ser que Korg sacó dos versiones de cable plano diferentes. Una de 26mm (creo recordar) y otra de 34mm (que es la que lleva este teclado que estoy restaurando). La mayoría de los adaptadores que se venden son de 26mm, por lo que NO te van a servir si tu teclado es de 34mm. Yo me he fabricado uno desde cero. Cuando suba el post del emulador, verás cómo. Asegúrate bien de todo antes de comprar un adaptador. Piden bastante dinero por ellos y es una pena que luego no te sirva.

#8 tumithak.- Tumi, muchas gracias por tus palabras. Cuánto tiempo sin coincidir por aquí. ¿Qué pasó al final con tu M1? ¿Le cambiaste la placa? ¿Conseguiste hacerlo sonar de nuevo? Estaría genial que hubieses terminado esa maravilla de M1. Con respecto a la pintura del N364, voy a lijarlo por completo hasta dejar el metal al aire. Luego imprimaré, pintaré con pintura de carrocería de coches, rotularé con papel transfer para modelismo y barnizaré también con barniz de carrocería. Si así no queda bien, emigro a Siberia en bañador, jajajajajaja.

#9 ELKE_FALTABA.- Hola Elke. Las reparaciones.... bueno, como dije antes, supongo que se hizo lo máximo que se pudo con los medios que tenían. Al menos funcionaba cuando se arregló ;-) Lo del display es tal y como dices. En este N364 lo he hecho así. Compré una película electroluminisente nueva y se la coloqué. Lo malo fue que, para hacerle la retroiluminación que se ve en las imágenes, retiraron algunos conectores de la fuente de alimentación y me tocó "trabajar" un poco más de lo que hubiera sido necesario. En fin, ya os lo enseñaré en el post del display ;-)

Bueno, compañeros, os dejo. A ver si a lo largo de esta semana me da tiempo a subir algún avance más.

Espero que estéis todos bien, vosotros y vuestras familias y amigos. Cuidaos mucho!!!!!
Subir
3
tumithak
#11 por tumithak hace 3 semanas
Sergef escribió:
¿Qué pasó al final con tu M1? ¿Le cambiaste la placa? ¿Conseguiste hacerlo sonar de nuevo?


Si si, está funcionando a la perfección :teclado: Aprovecho para darte las gracias de nuevo por conseguirme un donante =D> Hace poco le tuve que cambiar la placa de pulsación, ya que empezó a fallar algunas teclas, así que eché mano del donante.

Un saludo y cuidate!
Subir
