Tratamiento Acustico Reto, Con Imagenes y Video

Geiler May
#1 por Geiler May el 22/05/2015

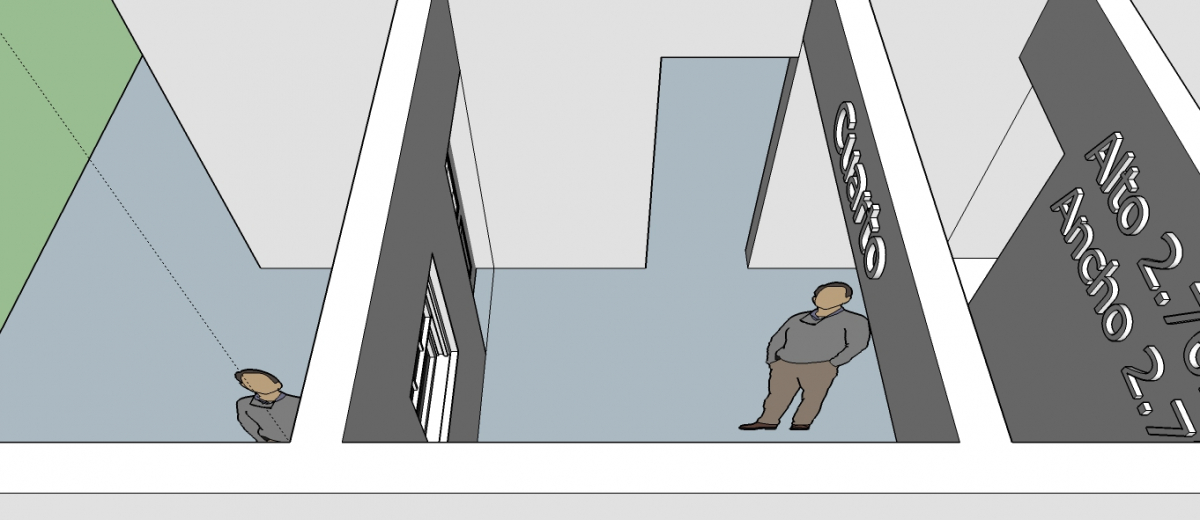

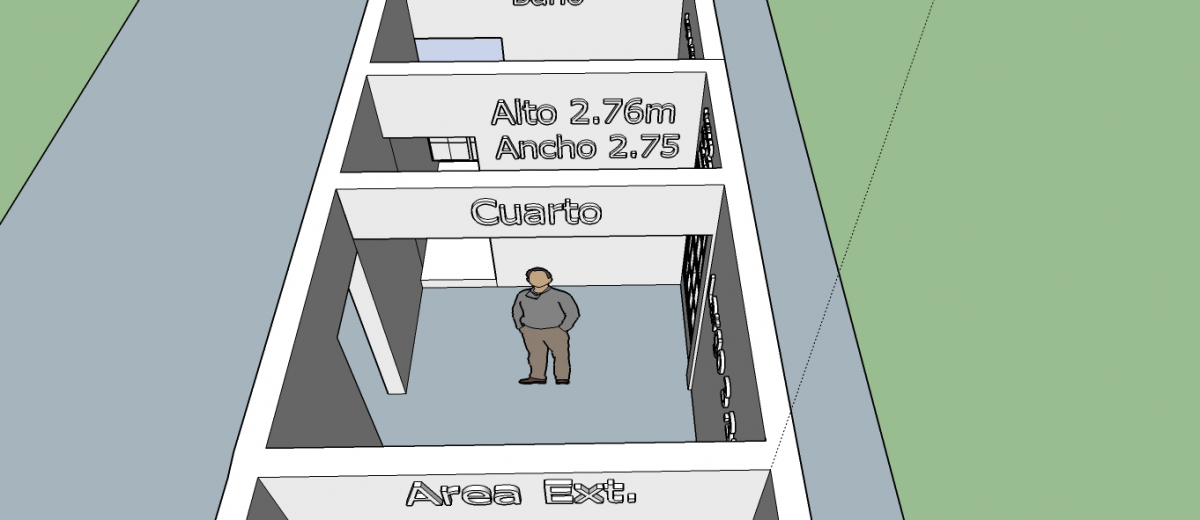

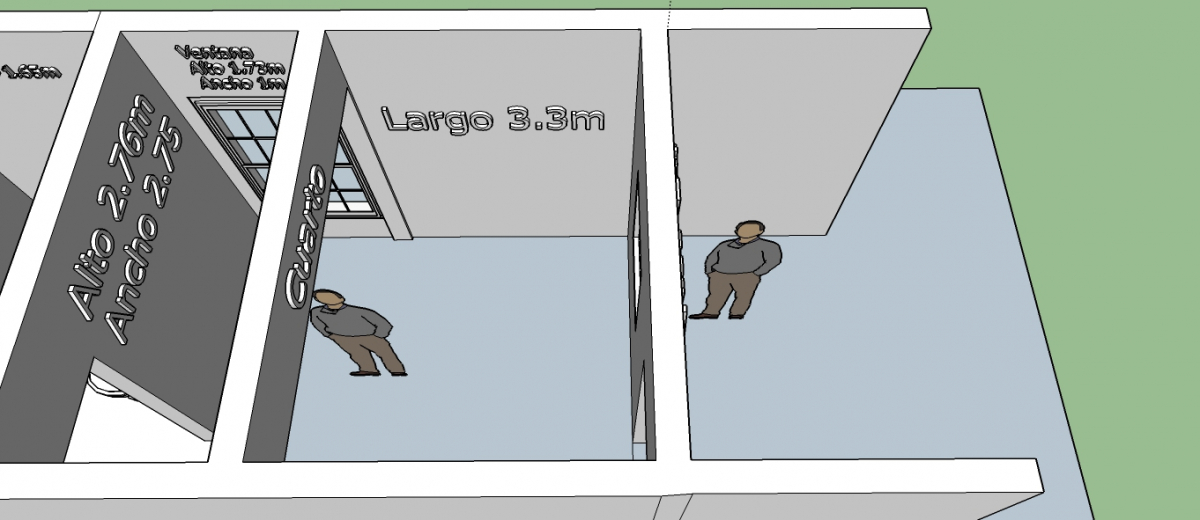

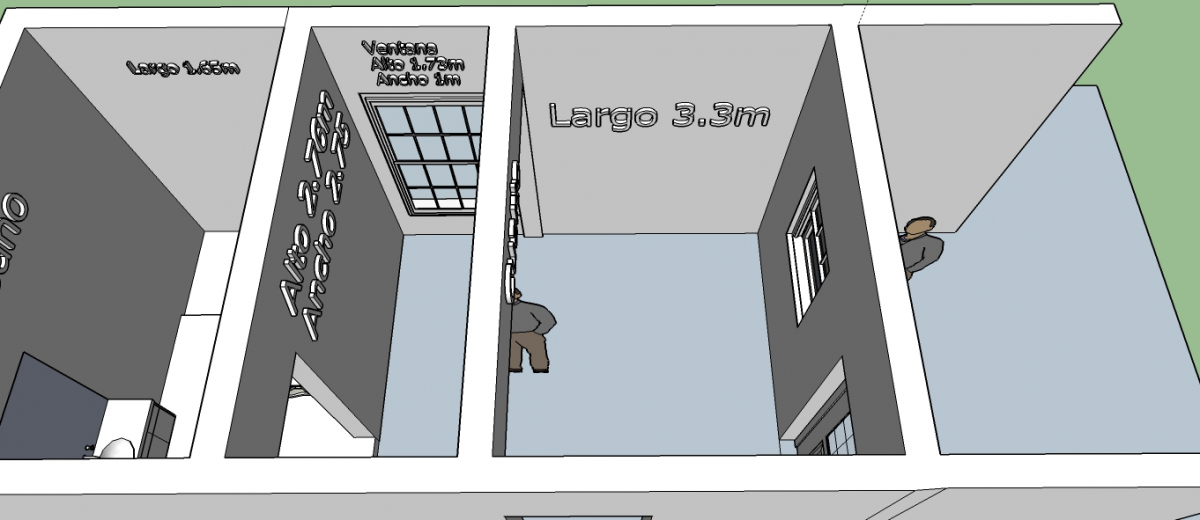

Que tal amigos de hispasonic, despues de pasar mucho tiempo buscando equipo y demas ahora me dispongo a hacer un estudio de grabacion (No home studio ya que no tendre mi cama y mis cosas por ahi jeje) dispongo del cuarto delantero de la casa que dentro tiene baño y una puerta para una posible cabina de grabacion la cuestion es que he pensado de muchas formas y no logro dar con la distribucion de todo el equipo escritorio, sillon para los musicos,monitores etc
Tengo muchas puertas y muchas ventanas no se cuales abrir y cuales cerrar, tambien tengo problema con la cuestion del aire acondicionado pienso poner un mini split(asi se llaman en mexico) que son los largos con su compresor fuera, pero me gustaria que la cabina tambien este algo fresca ya que en la ciudad donde vivo hace un calor como el infierno y tener 2 funcionando al mismo tiempo no seria nada rentable

Y lo mas importante que tipo de tratamiento acustico debo usar? en cualquier pared que ponga los monitores al colocar los bass traps en los demas muros siempre habra una ventana o una puerta donde no podria colocarlos y bueno no logro dar con nada

[Este vídeo ya no está disponible en Youtube]

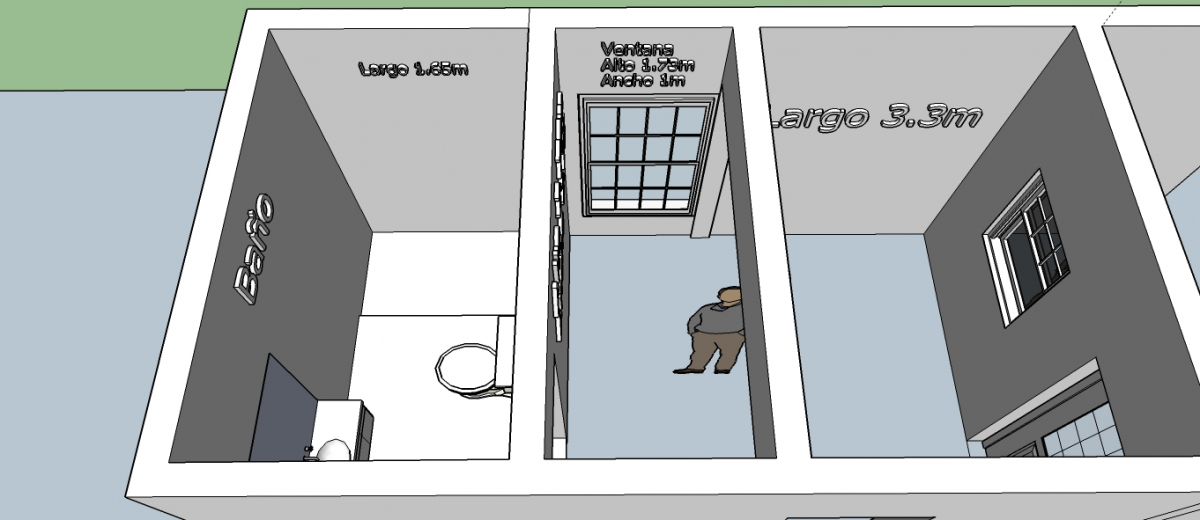

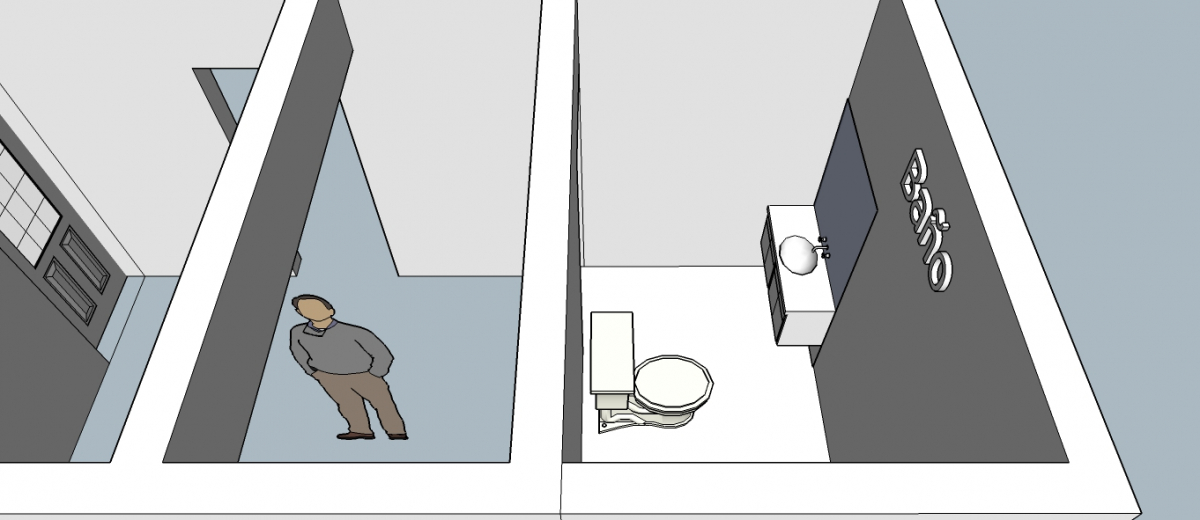

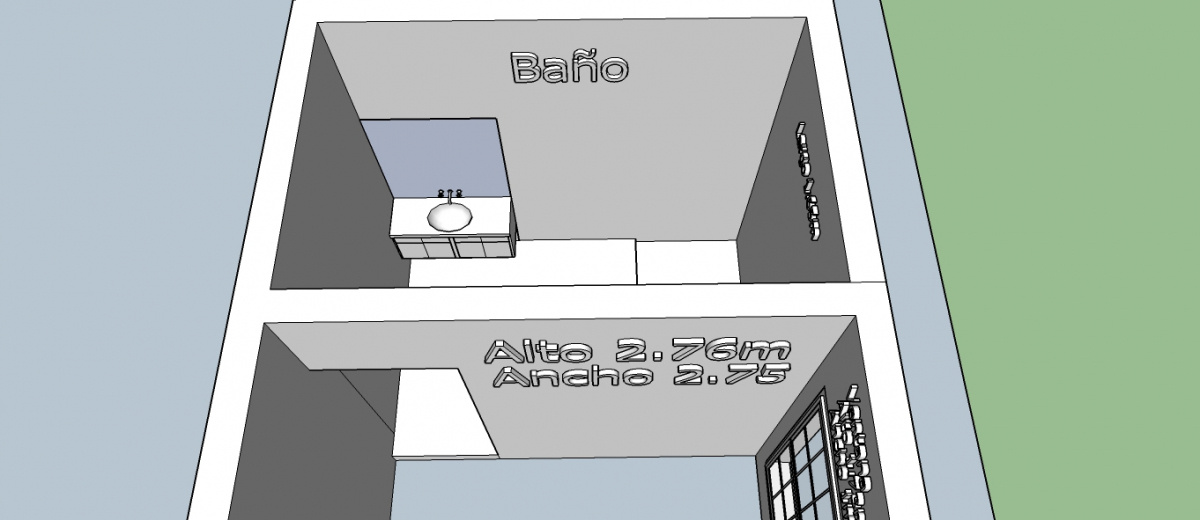

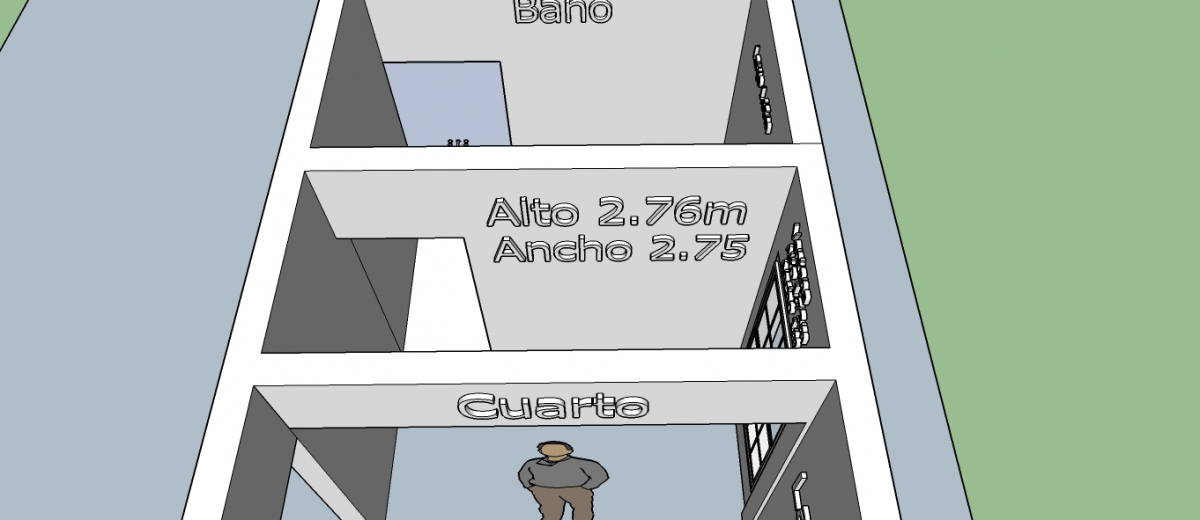

Aqui es donde podria poner la cabina de grabacion donde tendra el microfono, una bateria alesis dm10 y un amplificador fender de 75w y algun amplificador en caso de que algun musico quiera usar el suyo, tambien me gustaria poner algun fondo fotografico para grabar a los musicos mientras graban o cantan, videocovers etc tengo no hay pared pero puedo extenderme un poco mas (1.5m mas quizas) para que la cabina quede mas grande o que sea el control room y el cuarto la cabina,lo que sigue es el patio frontal de la casa que esta algo grande

Los monitores serian de campo cercano presonus eris e5

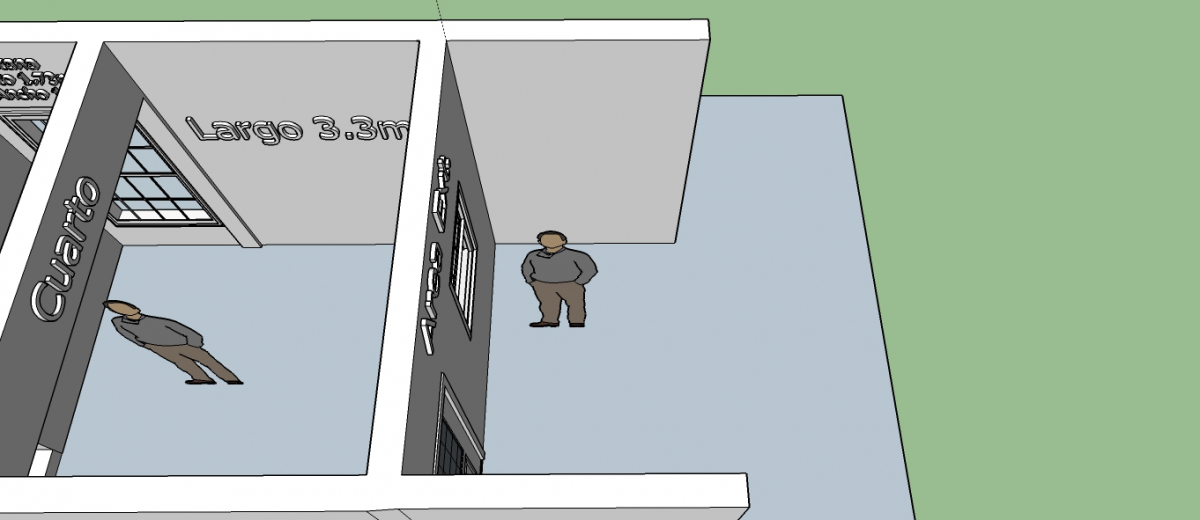

Al lado izquierdo se encuentra el resto de la casa

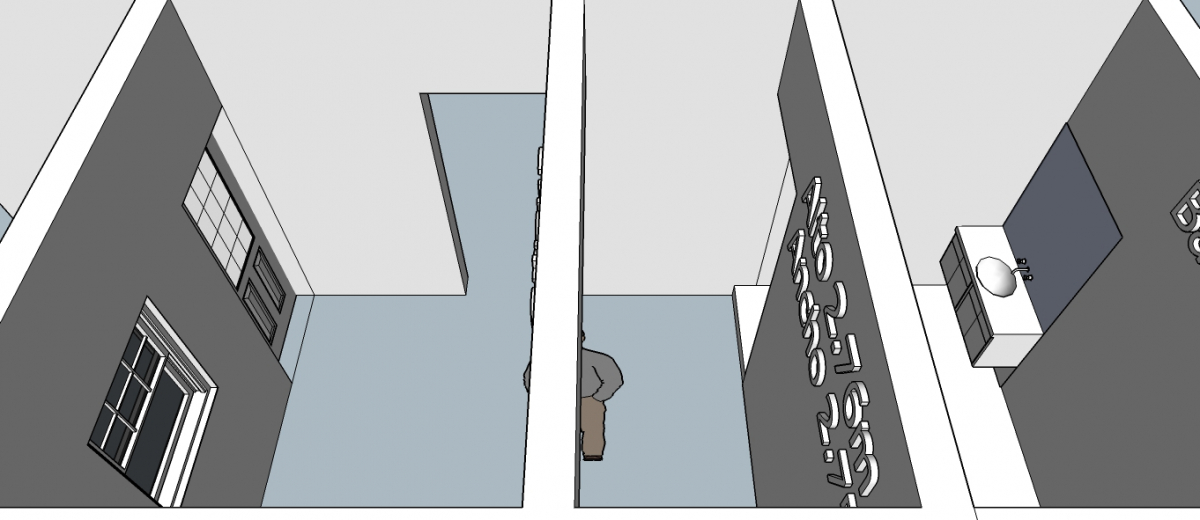

Una ventana ideal para ver desde el control room hacia la cabina














He visto ya bastantes videos pero no logro encontrar alguna estructura parecida para darme una idea de que podria hacer, tendre que hacer un "room in a room"?

esto seria algo parecido a lo que me gustaria pero no se que distribucion hacer
Imagen no disponible
Dejare el archivo adjunto de Sketchup por si alguien gusta tocarlo


Cualquier aporte seria de mucha ayuda saludos!
Archivos adjuntos ( para descargar)
Estudio.skb
Subir
OFERTASVer todas
  • -40%
    ¡Precio mínimo histórico! AKAI MPK 261
    298 €
    Ver oferta
  • beyerdynamic DT-770 Pro
    138 €
    Ver oferta
  • -35%
    Set de grabación completo de Focusrite
    184 €
    Ver oferta
kintana24
#2 por kintana24 el 25/05/2015
No quiero sonar antipático pero no se denomina home studio a un recinto con una cama o un mueble no destinado a la mezcla, un home studio es un recinto que ha sido contruido con fines distintos a los de un estudio de grabación.
Dicho esto, para resolver tu duda te recomiendo que investigues estos temas en páginas de internet:
Modos normales de vibración (resonadores de membrana y de helmholtz)
Reverberación (t60, materiales porosos)
Aislamiento acústico (esto es caro y trabajoso pero si estás en un ambiente ruidoso es fundamental)
Difusión (difusores, flutter eco)
Hacer un diseño acústico no es nada simple, entran en juego muchas variables y no se puede hacer a distancia, lo máximo que puedo hacer por ti es decirte cuales son los modos axiales teniendo las dimensiones de recinto
0 1 0 62,55 Hz
0 0 1 62,32 Hz
1 0 0 52,12 Hz
Buena suerte!
