Aislamiento acústico en Terraza

Mikel
#1 por Mikel hace 1 semana
Hola a tod@s,

Aprovecho para presentarme. Me llamo Miguel Ángel, soy clarinetista y llevo bastante tiempo siguiendo esta página, y en especial, el foro de Acústica, que dicho sea de paso me parece super interesante.

Pues, os comento. Después de un par de años buscando información de cómo aislar correctamente una habitación de estudio, he decidido a hacérmela en mi casa.

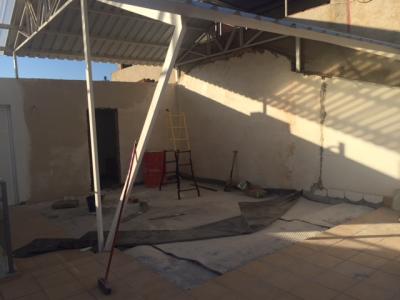

La situación de la que parto es: una terraza con 2 paredes en ladrillo y techo de chapa con estructura de hierro semi-abierto:


Mi idea es hacer un Box in a Box, con las dos paredes de ladrillo que ya tengo. Las otras paredes irían una de las paredes bien en madera o en ladrillo y la pared que da a la terraza poner un gran cristal. (Se que el cristal en los estudios de grabación no es lo más recomendable. Pero lo que yo voy buscando es principalmente una sala de estudio donde no moleste a los vecinos ni a mis niños cuando duerman abajo. Y poder estudiar y tocar a cualquier hora). El Techo, iría de madera. Esto en cuanto a la estructura externa. Y la habitación interna en pladur, con estructura típica del pladur, poniendo lámina MAD 4 entre placas de pladur.


Donde vivo la empresa de construcción es distribuidor de danosa y me trae más a cuenta que sean ellos los que me traigan el material, ya que me lo suben directamente a la terraza. Para las paredes que ya hay hechas me han recomendado utilizar "Sonodan Plus" (Carísimo) y para el sueldo, que va a ir con suelo radiante "Rocdan 233" más "Impactodán 10" y encima de esto el suelo radiante y el autonivelante de 6cm.


El problema lo tengo principalmente en el marco para poner el cristal, que sería aproximadamente de 300x200 cm. Creo que este marco tendría que ir en el habitación interna, pero la estructura del pladur no me va a ser suficiente para aguantar este marco. Además, por lo que he leído los cristales en los estudios deben de tener cierta inclinación para que no se reflecten tanto las ondas y no provoquen demasiada reverberación.

Creéis que poner este marco con este cristal en la estructura externa de la habitación me daría muchos problemas de transmisión sonora, especialmente al piso de abajo???
El cristal que me han recomendado es un laminado 6+6 SILENCE, crees que con este cristal iría bien. Podría poner otro cristal en el Box externo con una gran cámara de aire. o un cristal más gordo en el Box interno. Qué solución vais mejor???

Saludos cordiales,
Miguel
Archivos adjuntos ( para descargar)
Subir
Mikel
#2 por Mikel hace 6 dias
Bueno, nadie dice nada!!!

He hecho un pequeño esquema de cómo sería más o menos lo que quiero hacer: la línea negra sería la pared exterior y la línea roja sería el box interior de pladur.
El problema lo tengo en la línea azul, hueco que da a la terraza, para poner el cristal.

Supongo, que en teoría el marco de este cristal debería de ir anclado en la estructura de pladur, pero dudo que esta tenga la suficiente fuerza como para aguantar un cristal tan grande. Y si se ancla en la estructura exterior, no sería lo recomendable.

Qué solución tendría???
Archivos adjuntos ( para descargar)
estudio.pdf
Subir
SergioGonzalez
#3 por SergioGonzalez hace 6 dias
Siento no poder ayudarte, pero hacen falta muchos mas post como este en el foro! a ver si los entendidos aparecen pronto
Subir
Mikel
#4 por Mikel hace 4 dias
Gracias Sergio, a ver si los que saben de acústica se pasan por aquí y me ayudan un poco a resolver las dudas.

La verdad, es que hay temas muy buenos de Jon Ander, Solker, Saxojazz y los comentarios de Artem con los que se aprende muchísimo. De hecho, acabo de leer un hilo de Toni84 sobre aislamiento que me ha venido muy bien.

En este hilo, dice Artem que e el caso de puertas estas se pondrían sobre la tabaquera exterior y bien aislada. Y mi pregunta es: Se podría poner un gran marco sobre la tabaquería exterior que prácticamente ocuparía toda la superficie de esa pared, sin problemas???

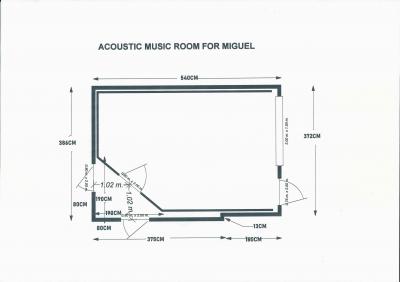

Adjunto un plano de la habitación donde se observa donde se pondría el marco para cristal y puerta.

Saludos
Archivos adjuntos ( para descargar)
PLAN 1.jpg
Subir
