Cambiar pieza plástico sujetabrazo technics

djmonaga
#1 por djmonaga el 22/12/2018
Buenas tardes alguien sabe como se cambia la pieza que sujeta el brazo? Se me mueve
Gracias os dejo foto
Archivos adjuntos ( para descargar)
Subir
Frank-F
#2 por Frank-F el 26/12/2018
Buenas!!!

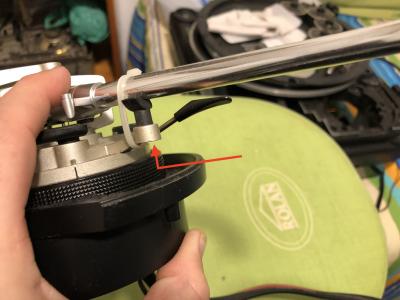

Para cambiar esa pieza tienes que soltarla justo desde la parte de abajo, lleva un tornillo de estrella.

Para sacarla tienes 2 formas:

1- conseguir alguna llave tipo carraca por ejemplo o que haga forma de L y que sea pequeña ya que no hay mucho hueco, para poder soltar el tornillo.

O bien una punta de estrella de algún atornillador o destornillador que tenga puntas intercambiables, pones solo la punta e intentas soltarlo o la intentas girar con unos alicates. Asi te ahorras desmontar.

2- Desmontando: Sacar todo el conjunto del brazo, abriendo el plato por debajo, parece complicado pero no lo es (realmente el brazo esta sujeto por 3 tornillos), solo que tienes que quitar la goma y un protector rígido que lleva después.
También tendrás que soltar el cable de masa que va desde la placa del brazo al tornillo superior del pitch, lo veras.

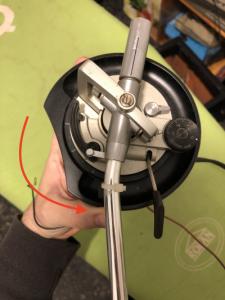

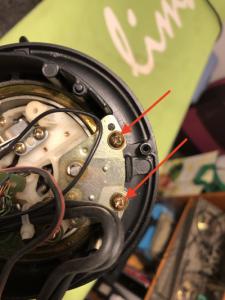

Una vez que el brazo completo esta fuera, por la parte de abajo, hay 2 tornillos que tienes que soltar para que puedas girar la parte negra un poco y así te quede libre ese tornillo para poder cambiarlo.

Te aconsejo regular la altura del brazo al mínimo antes de soltar esos 2 tornillos, te resultara mas sencillo.
Archivos adjuntos ( para descargar)
IMG_3081.HEIC
Subir
djmonaga
#3 por djmonaga el 27/12/2018
Tendrias alguna foto del destornillador para meter por debajo? Gracias
Subir
Frank-F
#4 por Frank-F el 31/12/2018
No tengo ahora mismo ese destornillador, suele venir en juegos de destornilladores con puntas intercambiables, pero era uno pequeño ya que no hay casi hueco.

También puedes hacerlo con una de esas puntas intercambiables, de un atornillador eléctrico por ejemplo o similar, pero a poder ser cuanto mas corta mejor ya que si no no te entra.

Si usas una de esas puntas lo que tienes que hacer es regular el la altura del brazo al máximo y después ayudarte con algun alicate para girarlo.

Yo suelo sacar conjunto del brazo para cambiarlas, pero si no quieres desmontar, puedes hacerlo asi.

Como te he dicho, que la punta sea lo mas corta posible.
Archivos adjuntos ( para descargar)
Subir
djmonaga
#5 por djmonaga el 31/12/2018
Ok muchas gracias
