Como DESBALANCEAR una señal balanceada?

distante
#1 por distante el 05/06/2011
A ver, estoy en un aprieto, quizás por el cansancio o quizás por desconocimiento.

El caso es que todas las salidas que poseo en mi tarjeta son Balanceadas (servo balanceadas), por ahí ningún problema.

El asunto es que quiero conectar una señal de una guitarra que tengo grabada a un procesador externo (BOSS GT8 de piso), pero como imaginarán, este procesador solo tiene entradas balanceadas.

Entonces la pregunta del millón es. ¿Como desbalanceo la señal?, ¿alguna idea? :neutral:
Subir
OFERTASVer todas
  • -8%
    Behringer X Air XR18
    645 €
    Ver oferta
  • -26%
    AKAI MPC Key 61
    1.290 €
    Ver oferta
  • -35%
    Set de grabación completo de Focusrite
    184 €
    Ver oferta
compatible
#2 por compatible el 05/06/2011
pues no tienes que desbalancear nada. Las señales balanceadas son para eliminar algún posible ruido cuando los cables son muy largos. Es más. si los cables son cortos es mejor usar una señal desbalanceada.
así que conecta los cables y disfruta.
Subir
distante
#3 por distante el 05/06/2011
No es "mejor usar un señal desbalanceada" así sea corto.

En todo caso ya solucione mi problema de otra manera, pero igual tengo esta duda.
Subir
Gracias a todos
#4 por Gracias a todos el 06/06/2011
Bueno...en el caso propuesto es así de sencillo, luego tanmpoco es que sea el descubrimiento del genoma humano ; pero no es tan sencillo, tanto es así que hay cajas (Swisonic, behringer y otras) que sirven para desbalancear y para hacer falsos balanceos en señales RCA, por ejemplo.
Subir
distante
#5 por distante el 06/06/2011
Y con que nombre las busco? Invert Direct Box :paletas:
Subir
Gracias a todos
#6 por Gracias a todos el 06/06/2011
Consolador para el orto Noi Noi Noi:

Busca en Cual Cerdo (Argentina)
Subir
litan
#7 por litan el 07/06/2011
para pasar una guitarra grabada por linea a un ampli se utiliza una caja reamp, eso desbalancea la señal y le cambia la impedancia... no se si te puede servir...

https://www.thomann.de/es/palmer_reamping_boxdaccapo.htm
Subir
gabriel suarez
#8 por gabriel suarez el 07/06/2011
No tienes que hacer nada como bien dijeron ahi arriba, puedes conectar una salida balanceada con una entrada no-balanceada sin problemas. Ahora, al loro con las impedancias! La entrada de la BOSS GT8 es de alta impedancia y la salida de tu tarjeta va a ser de menor impedancia, con lo cual deberías usar lo de dice "litan".
Subir
Gracias a todos
#9 por Gracias a todos el 07/06/2011
Es verdad, los reamps,anda que no dieron el coñazo para hacerse uno unos cuantos.
Subir
Wayfarer
#10 por Wayfarer el 07/06/2011
Buenas,

No hace falta complicarse la vida. Para 'desbalancear' una señal balanceada no necesitas una caja de inyección ni nada por el estilo, sino simplemente hacerte un cable. Normalmente basta con poner a tierra la señal complementaria en el extremo no balanceado, aunque en algunos equipos puede ser necesario dejarlo al aire; por ejemplo si el equipo destino no está correctamente puesto a tierra.

Te pongo un par de diagramas:
Imagen no disponible

Esta es la solución sencilla pero no es la mejor, lo ideal es intercalar un transformador de línea para aislar la parte balanceada de la no balanceada. Si sabes de electrónica te lo puedes también hacer tú mismo, aquí tienes un par de documentos PDF con diagramas (en inglés):
http://www.jensen-transformers.com/an/an003.pdf
http://www.rane.com/pdf/ranenotes/Sound_System_Interconnection.pdf

Si no te apetece estar soldando cables ni quieres complicarte la vida, venden adaptadores de XLR balanceado a jack no balanceado:
Imagen no disponible
Tienes varios a la venta en Thomann:
Planet Waves Adapter Klinke - XLR PW-P047AA 1/4" Male Stereo to XLR Female
The SSSnake 1680 female XLR - male jack adapter
Neutrik NA 2 FP: adapter, XLR female > 1/4" Jack mono
Esos adaptadores son de los que simplemente conectan el 'cold' a masa. También tienes adaptadores con transformador de línea incorporado, pero son bastante más caros y no creo que en tu caso sea necesario:
Imagen no disponible
NEUTRIK NA2F-J-TX, Miniatur Transformator Symmetrie Adapter, 3 pin XLR female - jack female

Ya me dirás por qué opción te decantas ;-)

Un saludo,

-- Wayfarer
Subir
distante
#11 por distante el 07/06/2011
gabrielvonstill escribió:
puedes conectar una salida balanceada con una entrada no-balanceada sin problemas


Pero estaría enviando una señal sumada a su desfase y no estaría entrando a un circuito inversor para nivelarlas.

litan escribió:
para pasar una guitarra grabada por linea a un ampli se utiliza una caja reamp, eso desbalancea la señal y le cambia la impedancia... no se si te puede servir...

https://www.thomann.de/es/palmer_reamping_boxdaccapo.htm


Esto buscare en mi parcela a ver si hay!
Subir
distante
#12 por distante el 07/06/2011
#10

Disculpa que no vi tu post, no me aviso cuando postie. ahora reviso todo, quizás y me hago algo. Aunque el reamp me gusto por ahora.
Subir
distante
#13 por distante el 07/06/2011
Me estoy enamorando de esos reamps, aunque conseguirme uno va a estar pesado.!
Subir
litan
#14 por litan el 07/06/2011
hay mucha gente que se los hace para ahorrarse un dinero...

http://www.recordingmag.com/resources/resourceDetail/314.html
Subir
distante
#15 por distante el 07/06/2011
Gracias Litan por el link, aunque ayer ya lo había encontrado.

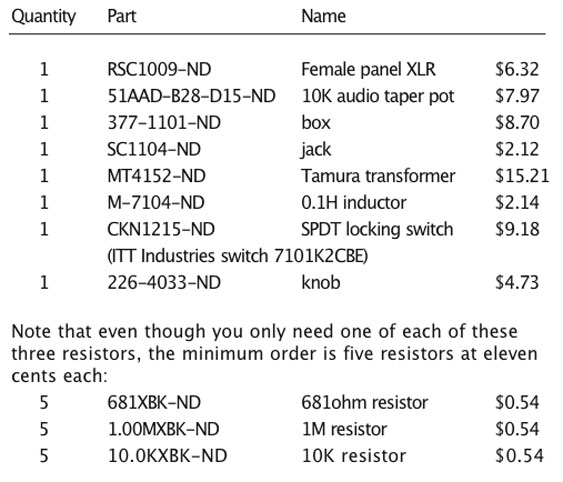

Ahora estoy viendo si puedo encontrar ese listado que piden


Saludos
