Conexiones balanceadas.. cómo soldar?

patarcas
#1 por patarcas el 27/02/2019
Hola.. tengo unas dudas respecto de un trabajito que quiero hacer.. la cosa sería utilizar unos parlantes de PC en desuso en un adaptador de línea para auriculares.. esto es, para utilizar como monitor in ear mediante cable... Sería emular el behringer p2, pm1 o p1...
la principal duda es cómo reemplazar y soldar la ficha stereo miniplug a un xlr hembra... teniendo en cuenta además que se trataría de un envío de señal Mono desde la mixer.. la cual (una xr18) cuenta con salidas xlr balanceadas.. espero se entienda y que puedan ayudarme... saludos...
Subir
kamikase ♕ ♫
#2 por kamikase ♕ ♫ el 27/02/2019
Asi.
Aunque debes verificar las salidas y entradas.
Si son balanceadas (stereo) o desbalanceadas (mono) las conexiones deben ser distintas.
Archivos adjuntos ( para descargar)
Subir
1
patarcas
#3 por patarcas el 27/02/2019
Hola.. gracias por responder!! Mi intención es reemplazar la ficha mini plug stereo de los parlantes de PC por una xlr hembra .. pero teniendo en cuenta que la señal de salida de la mixer es mono..
Subir
kamikase ♕ ♫
#4 por kamikase ♕ ♫ el 27/02/2019
Entonces es conexión desbalanceada.
Van puenteados el pin 1 y 3 al anillo del plug y el pin 2 va al tip del plug.

Saludos.
Subir
patarcas
#5 por patarcas el 27/02/2019
Ok!! Mañana lo intento y te cuento. Saludos.
Subir
Exabyte
#6 por Exabyte el 30/03/2019
Creo que te equivocas #2 Kamikase, stereo no siempre es balanceado y mono no siempre es desbalanceado...

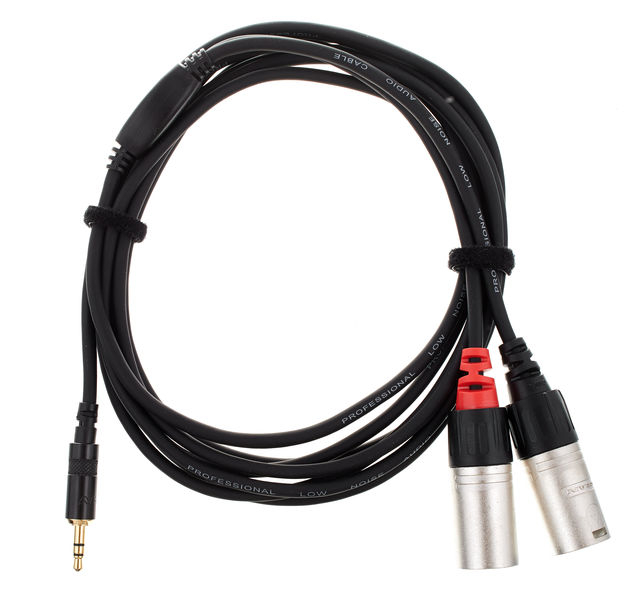

#1 ¿Los 2 altavoces tienen una sola entrada minijack? si es así neceitas un clable 2x XLR macho a Minijack estéreo https://www.thomann.de/es/cordial_cfy_3_wmm.htm
El XLR-3 suele ser un conector balanceado, con este cable se pierde el balanceo y seguramente potencia de señal.
Subir
kamikase ♕ ♫
#7 por kamikase ♕ ♫ el 30/03/2019
#6

El que se equivoca eres tu.

Llame "estereo" al cable "balanceado" ya que muchos en su ignorancia lo llaman así, en vez de llamarlo por su nombre "cable TRS".
Se entendió?
Subir
1
Australia mod
#8 por Australia el 31/03/2019
Hola,
Este tutorial es de ayuda para aclarar conceptos básicos https://www.hispasonic.com/tutoriales/conexionado-soldadura/1948
De todas formas, confieso que no entiendo lo que se quiere hacer. Si son los típicos altavoces para PC, normalmente uno de esos altavoces tienen un mini jack/plug estéreo macho para conectarse al jack hembra del PC, y el altavoz que se conecta (el que lleva el amplificador) reproduce un canal del estéreo y le envía la señal del otro canal al otro altavoz. Entonces ¿no podrías simplemente usar la salida de auriculares de la XR18?
Y si lo que quieres es usar una sola de sus salidas con señal mono (XLR) entonces es una señal balanceada. Mira la p. 32 del manual de la XR18. https://media.music-group.com/media/PLM/data/docs/P0BI8/X-AIR-Series_M_EN.pdf
La conexión (soldadura) debería tener en cuenta eso, incluyendo que el cable de los altavoces está diseñado para una señal estéreo y entonces lo que tú necesitas es que los dos canales L y R se repartan exactamente la misma señal mono. Además, la señal de salida de la XR18 será de nivel de línea profesional, mientras los altavoces de PC están preparados para nivel de línea doméstico.No es que sea algo incompatible, pero hay que tenerlo en cuenta. https://www.hispasonic.com/tutoriales/son-niveles-linea-10dbv-4dbu/43052
Subir
1
Exabyte
#9 por Exabyte el 01/04/2019
kamikase ♕ ♫ escribió:
Si son balanceadas (stereo) o desbalanceadas (mono)

Me refería a eso, para el que no sabe es confuso y literalmente erroneo.
¿En que me equivoco yo?

#8 Buena solución, usar la salida de auriculares.
Subir
1
kamikase ♕ ♫
#10 por kamikase ♕ ♫ el 02/04/2019
#9
Para quien escribió la duda y no sabe algo tan básico de como conectar un monitor o que cables se necesitan hay que explicarle con peras y manzanas.
La forma más clara de hacerlo es de la forma en la que me expresé justamente para que comprendiera.

Si escribo que necesita dos TRS o un cable Y en TRS con terminales TS ni con un diccionario en la mano entiende.

En cambio si le digo usa un cable STEREO o uno MONO entiende hasta el vendedor de la tienda, que tambien es otro especimen que si le hablas tecnicamente no entendera nada.
Me acaba de pasar en una tienda "especializada".
Fui a comprar 8 machos volantes canon y 8 hembras volantes canon, junto con cable tripolar blindado y15 plug 1/4 TRS.
El tipo me miró como si le hablara en chino y fue a buscar al administrador de la tienda. Era un extranjero que insistía en venderme cables speakon...

Tuve que mostrarle fotos de lo que quería...
Subir
Diego Cano
#11 por Diego Cano el 02/04/2019
Hola Patarcas
Creo que lo importante aquí es entender bien lo que quieres conseguir y si merece la pena.

Lo mejor es lo que ya te han indicado, usar la salida de auriculares de la XR18 que funciona de maravilla con los In-Ear, es lo que uso yo para directo con mi XR12.

Si no puedes usarla porque está ocupada, yo utilizaría 2 salidas Auxiliares para sacar el In-ear en estereo, la diferencia es la noche y el día.

Si sólo tienes una salida Auxiliar libre directamente pillate el PM1 y evitate problemas de ruidos de bucles de tierra que tendrás casi seguro al 100% con lo que intentas hacer. Aquí lo tienes con gastos de envio a España por 23,20 Euros:

https://www.madridhifi.com/p/behringer-powerplay-pm1/


Si no puedes gastarte ese dinero puedes comprarte estos 2 adaptadores en amazón por un total de 4,02 Euros para probar:

Adaptador XLR Hembra a Jack Hembra Mono (No balanceado); Esto lo conectas a una de las salidas auxiliares de la XR18

https://www.amazon.es/Femenino-Agujeros-Equilibrado-Adaptador-Convertidor/dp/B0079I8GW0


Adaptador Jack macho Mono a Minijack hembra Estereo; Esto lo conectas al otro adaptador y el cable minijack de tus parlantes de PC los conectas a este adaptador, Con esto pasas la señal Mono a "dual mono" para escucharlo por los 2 oidos con tus In-ears y no sólo por uno.

https://www.amazon.es/Est%C3%A9reo-Enchufe-Conector-Clavija-Adaptador/dp/B003OSXND6

Si tienes 2 salidas Auxiliares libres y quieres sacarlo en estereo podrías comprarte 2 adaptadores XLR Hembra a Jack Hembra Mono (No balanceado) de los que te he puesto y un adaptador de estos por unos 7 Euros en total:

https://www.amazon.es/Est%C3%A9reo-Enchufe-Gemelo-Clavijas-Adaptador/dp/B003OSUY8I

Un saludo.
