¿Monitor activo en salida phones?

matias tedesco
#1 por matias tedesco el 23/02/2019

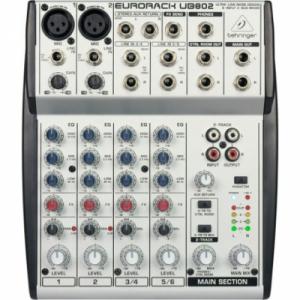

Hola gente del foro me presento mi nombre es Matias Tedesco toco en un abanda llamada Nena Rock y en abril nos estamos llendo de gira al litoral y Asuncion , la pregunta que les hago es la siguiente , tenemos un mixer eurorack ub802 y una potencia, para no usar un canal de la potencia para el monitoreo y el otro para los PA , si yo enchufo un monitor activo a la salida de Phones podria funcionar.

desde ya muchas gracias
Archivos adjuntos ( para descargar)
Subir
kamikase ♕ ♫
#2 por kamikase ♕ ♫ el 23/02/2019
Si
Subir
1
matias tedesco
#3 por matias tedesco el 23/02/2019
gracias por el dato
Subir
Australia mod
#4 por Australia el 24/02/2019
Hola. Ten en cuenta que la conexión de auriculares es una toma jack estéreo = TRS por el que sale una señal de audio estéreo. Parece que el monitor que sugieres es el Behringer F1320D, que sólo tiene entradas mono.
Subir
kamikase ♕ ♫
#5 por kamikase ♕ ♫ el 24/02/2019

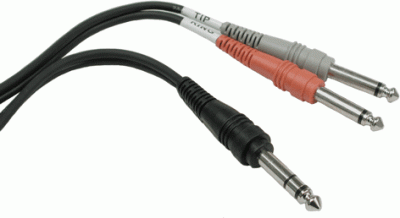

Cable TRS a Plug 1/4 mono.
Archivos adjuntos ( para descargar)
Subir
eduardo sanabria
#6 por eduardo sanabria el 24/02/2019
si funciona, esa salida tiene la función de phones y control room, y tiene su volumen independiente, lo único es que es una copia de la mezcla de pa, por seguridad y para no tener problemas de ruidos en el monitor o el sistema, es mejor que el cable de la consola a el monitor tenga en la punta que va a la consola un plus estéreo (TSR), pero solo utilizar los contactos de la punta (T) y la barra (S) obviando la conexión a el anillo (R)
Subir
kamikase ♕ ♫
#7 por kamikase ♕ ♫ el 24/02/2019
eduardo sanabria escribió:
para no tener problemas de ruidos en el monitor o el sistema, es mejor que el cable de la consola a el monitor tenga en la punta que va a la consola un plus estéreo (TSR), pero solo utilizar los contactos de la punta (T) y la barra (S) obviando la conexión a el anillo (R)

Absolutamente falso. Estas confundiendo un cable balanceado con uno desbalanceado. En este caso es un TRS (no un TSR como aseguras) ya que lleva dos señales independientes (tip izquierda y ring derecha) y una tierra (slave).
En este caso el conector phones out se debe conectar con un cable TRS a dos plug 1/4 mono para monitores la señal estéreo con dos monitores (left & right).

También puede ser un cable TRS a dos cannon, para conectar monitores activos que sólo tengan de entrada este tipo de conector.
Subir
eduardo sanabria
#8 por eduardo sanabria el 24/02/2019
sr Kamikaze, no voy a entrar en discusiones pues no es el caso, si al digital se me cambio el orden de la lastras y no verifique que pena con usted, y al armar el cable como explico funciona perfectamente pues de esa manera tengo varios convertidores que que e fabricado para algunos casos que se necesitan, el cable cuya imagen publica es un, *but insert* que en sistemas análogos se utilizaba como su nombre lo indica para insertar procesos en las consolas que contaban con dicha co0nexion, claro que funciona, pero el tener una punta ( en este caso un plus ) suelto puede generar ruidos, es por eso que es preferible fabricarlo de acuerdo a las necesidades de longitud y terminales
Subir
kamikase ♕ ♫
#9 por kamikase ♕ ♫ el 24/02/2019
eduardo sanabria escribió:
el tener una punta ( en este caso un plus ) suelto puede generar ruidos, es por eso que es preferible fabricarlo de acuerdo a las necesidades de longitud y terminales
No sigas confundiendo términos y conceptos que al final nadie entiende nada.
Primero: no es un "plus", es in plug.
Segundo: estas confundiendo conceptos dando por libre de ruido un cable desbalanceado cuando es al contrario, el cable blindado y balanceado es el que por física está libre de ruido porque está formado por conjunto de 3 conexiones, 2 vivos y una malla o masa, que recoge las derivaciones de corriente de los chasis de los equipos evitando que el ruido se meta dentro de la señal de audio.
Por el contrario, el cable que propones tu (un cable con las conexiones sólo del anillo y la masa quitando la conexión de la punta es absurdo. No habría señal en un conector TS y en un conector TRS sólo saldría la señal del lado izquierdo.

Por favor... rigurosidad y menos confusión.
Subir
1
Australia mod
#10 por Australia el 24/02/2019
Volvamos al tema sin calentar el ambiente.
#5 Efectivamente ese cable permite que la señal que sale por el conector estéreo de la mesa, y que lo hace por un TRS (con sus conexiones internas funcionando para llevar señal como estéreo, no como mono balanceado), se reparta en sus canales L y R y que cada uno pueda entrar en un conector jack hembra mono. Como es mono y no es balanceado, jacks TS.
Si se usa ese cable en Y, lo que sí es importante es que los dos TS se conecten a entradas de un equipo o equipos que sean más o menos equivalentes. Es decir, lo óptimo sería que se usen dos monitores y cada una vaya a un monitor. O sea, que repito lo que dice kamikase
kamikase ♕ ♫ escribió:
con dos monitores (left & right)
Pero quiero resaltarlo especialmente, ya que en el comentario inicial se menciona un sólo monitor activo
matias tedesco escribió:
si yo enchufo un monitor activo a la salida de Phones podria funcionar.
Y ya no es que se oyera un sólo canal (L o R) del estéreo. Es que conectar sólo uno de esos dos TS del cable en Y puede estropear la conexión de salida de auriculares de la mesa de mezclas. Quizá no en breve, pero sí a largo plazo. Conectar uno a un equipo de unas características de impedancia y el otro a otro equipo con otras características de impedancia, también puede estropearla.
eduardo sanabria escribió:
el cable cuya imagen publica es un, *but insert*
Ambos cables, llamémosle de reparto de señal estéreo y de insertos, tienen en el “tronco” de la Y un TRS y en sus “brazos”, un TS en cada una. Pero la función es distinta.
Desde luego, si las conexiones internas son adecuadas, sirve para la función que nos estamos planteando aquí: repartir la señal estéreo que sale de un conector TRS hembra a dos TS macho. Veáse https://www.hispasonic.com/tutoriales/conexionado-soldadura/1948
eduardo sanabria escribió:
solo utilizar los contactos de la punta (T) y la barra (S) obviando la conexión a el anillo (R)
Pero, entonces no habría retornos desde los monitores, con lo que el circuito no se completaría y no funcionaría ¿no?
eduardo sanabria escribió:
pero el tener una punta ( en este caso un plus ) suelto puede generar ruidos
Si te refieres a que ambos TS del cable en Y deberían estar conectados, cada uno a un monitor, estamos todos de acuerdo.
