¿DC-Offset en convertidores A/D?

Last_Monkey
#31 por Last_Monkey el 26/01/2017
Esta explicación la da el propio Harpo en un hilo sobre el DC Offset:

"tiene que ver con una componente de corriente continua, DC es direct current, y lo que hace esa corriente es que desplazar los valor de amplitud, por ejemplo si la amplitud varía entre 5 y -5, y existe una corriente continua de amplitud 2, lo que veras es una señal que varia entre 7 y -3.

Para filtrarlo en realidad siendo corriente continua cualquier pasa altos te sirve, o mi entender y puedo equivocarme las octavas del filtro son irrelevantes ya que el filtro básicamente son componentes que bloquean la corriente continua, a diferencia de cuando se trata de señales de corriente alterna que será afectada en mayor o menor proporción debido a las reactancias, en este caso las reactancias no entran en juego, solo es valida la componente resistiva que en un condensador es infinita, ya que el condensador es un circuito abierto para la corriente continua."
La fuente:
https://www.hispasonic.com/foros/filtro-dc-offset/497244
Lo mismo te sirve para tu curiosidad.
Subir
El_Ingeniero
#32 por El_Ingeniero el 26/01/2017
Last_Monkey escribió:
Lo mismo te sirve para tu curiosidad.

Todo es bienvenido para saber cosas. :razz:
Subir
Last_Monkey
#33 por Last_Monkey el 26/01/2017
Y recuerda... El filtro es tu amigo.
Subir
1
RBPmusic
#34 por RBPmusic el 26/01/2017
#31 Pero insisto, ¿Cómo se aplica esto a un plugin?
Subir
Last_Monkey
#35 por Last_Monkey el 26/01/2017
Como se aplica el que? Un filtro al DC Offset?
Subir
RBPmusic
#36 por RBPmusic el 26/01/2017
#35 el razonamiento del origen del dc al dc que producen los plugins.
Subir
--38357--
#37 por --38357-- el 26/01/2017
Last_Monkey escribió:
2,5hz no existe en nuestros oidos.


Es que no está en 2,5 hz, está en 0 hz.

En 2,5 hz la energía de dicha señal ha disminuido a -130 dBfs.

A ver, en amplificadores a tubo, por ejemplo en un triodo clásico la válvula tiene siempre una componente de corriente continua que es el voltaje con el cual se polariza la válvula, son al rededor de los 300 voltios continuos. La señal que entra en la válvula hace variar dicha señal continua. El voltaje suministrado se distribuye entre la resistencia de polarización y la válvula misma formando un divisor de tensión y dicha tensión será mayor o menor en la resistencia dependiendo de si varía la resistencia de la misma válvula. Nuestra señal de entrada lo que hace finalmente es variar la resistencia de la válvula haciendo que el potencial existente en la resistencia de polarización varíe también.

La variación de señal será de unas decenas de voltios como tope los 300 con que se polarizo, pero lo que obtendrás será una señal que se mueve entre los 250 y 300 voltios, demasiado elevada, peligrosa, pero esa variación de 50 voltios (es un ejemplo, no lo tomen literal) la puedes separar del voltaje continuo, ya que lo que tienes es una señal alterna montada sobre dicha componente continua. Con un simple condensador tú bloqueas la corriente continua y obtienes solo esa variación de 50 volitos.

El problema es que en el convertidor no termino de ver si opera de la misma forma.
Subir
Last_Monkey
#38 por Last_Monkey el 26/01/2017
Editado...SM.
Subir
Last_Monkey
#39 por Last_Monkey el 26/01/2017
Sir Harpo de Molabien escribió:
Es que no está en 2,5 hz, está en 0 hz.


Más a mi favor, ahí no existe ni la vida...
Subir
Carmeñopec Nadal
#40 por Carmeñopec Nadal el 26/01/2017
RBP_music escribió:
producen los plugins


Los programas añaden aliasing; no tanto dc offset.
Subir
Last_Monkey
#41 por Last_Monkey el 26/01/2017

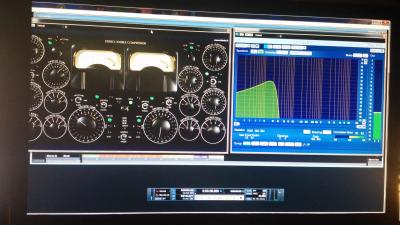

Pues este DC offset es el que produce el "shadow hills" de SKnote...
Como se puede ver, eso ya está en un sitio bastante audible y peligroso, mas bién, infumable.
Archivos adjuntos:
sdc dc offset.jpg
BBCode:
Subir
Carmeñopec Nadal
#42 por Carmeñopec Nadal el 26/01/2017
No tanto , o más bien no tantos; pero eso es un error de cálculo, más que algo realmente eléctrico.
¿Cómo no voy a acordarme de esa cagada?
Subir
Last_Monkey
#43 por Last_Monkey el 26/01/2017
EE, SM.
Subir
Carmeñopec Nadal
#44 por Carmeñopec Nadal el 26/01/2017
S.M.
Subir
--38357--
#45 por --38357-- el 26/01/2017
Last_Monkey escribió:
DC offset es el que produce el "shadow hills" de SKnote...


Bueno, el nombre del plugin es SDC acrónimo de "So much Direct Current" :juas:
Subir
