Dudas etapa de potencia vieja : Equipo home studio página 3

no el twiter ya lo tenia! ahh y el sub no esta detras, esta debajo de la caja!

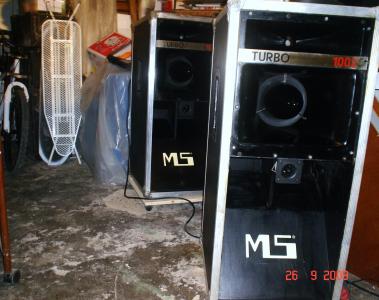

estas son las cajas aun sin terminar!!

Archivos adjuntos ( para descargar)

UAAA!! Son las mismas, pero sin twiter. Son el mismo modelo, Turbo 1002, pero quiza un modelo renovado.

Esta tarde voy a hacer fotos, asi que ya las veras.

Por cierto sabes de cuanto son los fusibles de las cajas? Es que voy a ir esta tarde a compralos...

no tengo ni idea!! yo le he quitado los fusibles y le he hecho un puente!!

mira de hacerle una foto a las etapas por detras, por q es raro eso de q las dos etapas se junten al mismo cable..

OMG... Tu sabes cual es la funcion de los fusibles no??

siiiii.... pero en mi caso apenas lo veo necesario, mas q nada lo quite por sanear por q estaba todo super oxidado y sulfatado.. el caso es no saturar la señal y no hacer q las etapas funcionen al 100% ...... vamos q te puedes cargar los altavoces con una etapa pequeña sin q se llegue a quemar los fusibles!! te lo digo por experiencia!!

Bueno, siento la espera. Me ha dado un colico de riñon este finde y he estado un poco "fuera de linea". Aqui va toda la documentación prometida.

FOTOS GENERALES DEL EQUIPO

[ Imagen externa no disponible ]
[ Imagen externa no disponible ]
[ Imagen externa no disponible ]

ALTAVOCES FONTRALES Y SUB

[ Imagen externa no disponible ]
[ Imagen externa no disponible ]
[ Imagen externa no disponible ]
[ Imagen externa no disponible ]

CIRCUITOS INTERIORES

[ Imagen externa no disponible ]
[ Imagen externa no disponible ]
[ Imagen externa no disponible ]
[ Imagen externa no disponible ]

ETAPAS DE POTENCIA + ECUALIZADOR

[ Imagen externa no disponible ]
[ Imagen externa no disponible ]
[ Imagen externa no disponible ]
[ Imagen externa no disponible ]
[ Imagen externa no disponible ]

VIDEO DEMO DEL PROBLEMA

Bueno, aqui teneis bastante documentacion sobre el equipo. Haber si ahora aparece una mano santa que me guie en su reparación, aunque solo sea en los aspectos básicos.
Muchas gracias a todos y cordiales saludos.

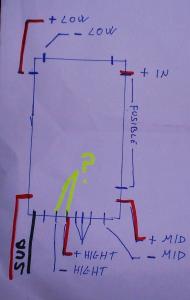

jejej!! bueno del video no entiendo nada!! luego por lo q veo las cajas si q llevan twiters slo q los lleva en la vala en frente del medio, los filtros son los mismos q los q yo tengo, ahora mirare si encuentro un esquema q hice de los filtros,

Jajaja. Mira, el video era simplemente demostrativo. Si te fijas hay un ruido que suena como a petardos, y se oye mas o menos. Ese es el sonido que hace el subwofer ahora mismo.

Y lo del twiter, yo simpre le habia llamado "trompeta", xD, y no me habia fijado que el tuyo no lo llevaba. Creia que tenia 2.

ahhh vale!! q raro lo del sonido ese! no sera el sonido a altavoz jodido? me refiero a q tenga el cono de papel rajado y suene eso? si es eso tendras q comprar un 15", los hay a partir de 60normalmente si es eso con poco volumen no suele oirse mal, y mientras mas volumen mas "petardazos " como tu dices, el caso es q ahora posiblemente no sea problema de filtro! y lo de las trompetas, yo antes tambien les yamaba asi! pero bamos estas cajas lo q llevan es un motor de compresion arriba, un medio 10" y dentro de la bala del medio un twiter bala.. mas el wofer 15"

Pues si que masa mas o menos lo que dices, a cuanto mas volumen, mas petardazos.

De todas formas, ya que he colgado la documentacion, espero que alguien mas con experiencia en este campo se anime a dar su opinion o simplemente decirme de forma mas o menos clara lo que esta jodido y si se puede arreglar sin asistencia tecnica avanzada.

Respecto al recambio.
- De que tamaño tiene que ser seguro?
- Algun link con algun subwofer para comprar de ejemplo? (baratito)
- Que tal aspecto tienen los circuitos? Veis algo raro, o algo que se deba reparar?

Gracias a todos.

Yo aseguraria q es el cono rajado!! buscate un par de destornilladores planos si no me equivoco y mira de desmontarlo, asi te quitaras de dudas, eso si asegurate de q el destornillador q usas es el q toca si no te puedes cargar los tornillos y te va a costar mucho sacar el wofer,el wofer es de 15 pulgadas, y segun tu etapa no creo q el wofer pase de 300w rms, ( esa es la duda q yo tengo con los mios) cuando lo desmontes asegurate q este jodido el "carton" y veras en el q tiene q poner 4 ohm o 8ohm, en mi caso son de 4ohm, y nada si esta jodido otro nuevo en thoman por unos 60 euros tienes unos! luego te comento un par de cosillas!!

- Que tal aspecto tienen los circuitos? Veis algo raro, o algo que se deba reparar?

Gracias a todos.[/quote]

por lo q veo en la foto del filtro tiene una pinta muy parecida al mio solo q el tuyo esta mejor, en mi caso estaba la resistencia del sub quemada, y veo q la tuya esta casi casi,(fijate en el color) veras q esta medio marroncilla, es la grande q esta a mano izquierda vertical, en el esquema esa resistencia es la q va de ( low) a (sub) yo la he quitado y el sub lo conecto con otro filtro donde he puesto (low) desde ahy puedes sacar linea para el sub ( o wofer) directo sin pasr por el filtro!! en caso de q este quemada claro!! tio espero q me entiendas!!
