Mesa de mezclas sencilla

nax0_hispa
#1 por nax0_hispa el 26/05/2013
Hola, me gustaría hacer una mesa de mezclas sencilla, de 2 canales, con crossfader, controlador de volumen y preescucha.
No tengo mucha idea de como hacerlo, si alguien me pudiese ayudar se lo agradecería. Por lo que me he informado se que para el volumen se pueden usar: Potenciometro dual/doble logaritmico. Y que para mezclar dos fuentes de sonido en una con soldar los cables entre si es suficiente.

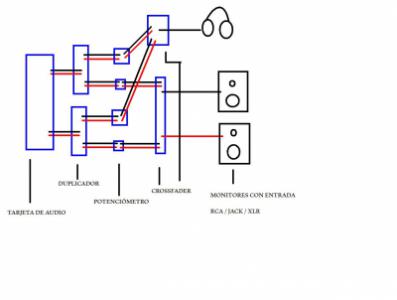

La cosa es si me gustase controlarlo como si fuese un crossfader, que puede ser rotativo me da igual, y añadirle una preescucha. Adjunto una imagen de como se me había ocurrido hacerlo, quizá es una completa locura, no tengo mucha idea del tema.
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • -8%
    Behringer X Air XR18
    645 €
    Ver oferta
  • -21%
    Zoom H4n Pro Black
    158 €
    Ver oferta
  • -26%
    AKAI MPC Key 61
    1.290 €
    Ver oferta
Victor Casado
#2 por Victor Casado el 30/06/2013
Hola,¿Qué tal todo?

Mira lo que tú quieres hacer no es dificil pero tienes que tener muchas ganas,te explico:
Puedes hacer una con los canales que quieras y cada canal con,Ganancia,3 bandas de equalizador y volumen y sobre eso un crossfader para 2 de los canales solo.Podrías hacer 4 canales de esta manera

A) CH 1 2 3 4
o o o o -->Ganancias
o o o o } HIGH
o o o o } MID
o o o o } LOW
o o o o -->Volumen
|______________|
Crossfader

B) CH 1 2 3 4
o o o o -->Ganancias
o o o o } HIGH
o o o o } MID
o o o o } LOW
o o o o -->Volumen
|_____|
|_____________|

A)Así sería canales 1 y 4 entradas para crossfader y 2 y 3 de auxiliares.
B)Así sería canales 1y4 con crossfader y 2 y 3 con el otro crossfader.

Lo malo esque las entradas son mono.
La preescucha puedes cogrela poniendo en paralelo antes del potenciómetro de volumen paara salida al crossfader ponerle otro que fuera a un Jack hembra para conectar los cascos y así en todos los canales.

Un croquis de la ubicacion:
<a href="http://es.zimagez.com/zimage/mesa2.php" target="_blank" title="Foto alojada por zimagez.com"><img src="http://es.zimagez.com/avatar/mesa2.png" alt="Foto alojada por zimagez.com" /></a>


Esquemas:
<a href="http://es.zimagez.com/zimage/equ.php" target="_blank" title="Foto alojada por zimagez.com"><img src="http://es.zimagez.com/avatar/equ.gif" alt="Foto alojada por zimagez.com" /></a>
Donde pone OUT ese pote de 10 K es el que tienes que poner en paralelo para la salida de auriculares.

Aquí en out sería donde conectarías a DER o IZQ de el crossfader que es este :
<a href="http://es.zimagez.com/zimage/cross23.php" target="_blank" title="Foto alojada por zimagez.com"><img src="http://es.zimagez.com/avatar/cross23.gif" alt="Foto alojada por zimagez.com" /></a>

Y a la salida de este al master.

Espero haberte sido de ayuda.
Un saludo
Subir
Victor Casado
#3 por Victor Casado el 30/06/2013
Hola perdona que esos no son los enlaces, te doy los buenos:
La ubicación: http://es.zimagez.com/zimage/mesa2.php
Primer esquema: http://es.zimagez.com/zimage/equ.php
Segundo esquema:http://es.zimagez.com/zimage/cross23.php

Un saludo y perdona por las molestias
