Previo de micro a transistores

Más material...ya tenemos lo que nos faltaba,que era la ubicación de los componentes sobre la pcb

Archivos adjuntos ( para descargar)

📄 amek2500micpre_layout.pdf

Inicia sesión para ver este archivo

📄 AMEK 2500 micpre.pdf

Inicia sesión para ver este archivo

OFERTAS EN TIENDAS Ver todas

-20%

Moog Messenger

749 €

Ver oferta
-13%

Kawai ES-60

339 €

Ver oferta
-31%

Behringer X-Touch Compact

222 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Teclado maestro controlador midi Roland A-800 PRO

250 €

Ver
Tarjeta de Sonido Steinberg UR22C USB 3.0

110 €

Ver
Yamaha hs80m

100 €

Ver

¿Tienes equipo que ya no usas?

Muchas gracias Modulay =D>

Ojo con D5 y D6 que están cambiados...
En el layout, D5 se corresponde con el D6 del esquema y viceversa.
En el pdf que viene la explicación,lista de componentes,fotos y tal, se ven los transistores T9 y T10
¡¡ pero están al revés !!

Apuntado queda :wink:

El AMEK va para adelante.
Pero os dejo esta pagina,para hacer un previo modular,de la serie 500.
Hay trafos Cinemag,......
El precio de un Kit completo,no sale,ya que te deja hacerte el pedido a tu gusto,con diferentes componentes:

http://www.eisenaudio.com/diy500/kits/minimal/

Nosotros echamos a andar ayer un canal.
De momento las impresiones son buenas, aunque estamos a falta de hacer pruebas comparativas y comprar algunos condensadores de buena calidad, ya que se han usado de tipo genérico.

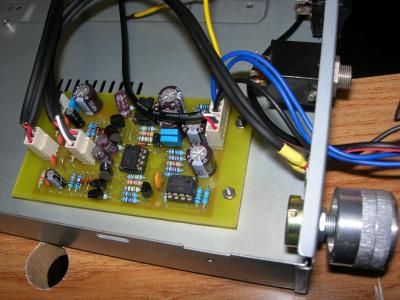

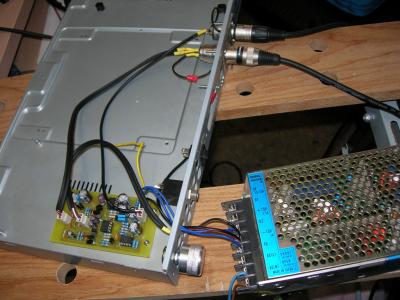

hay van unas fotos del prototipo.....

Archivos adjuntos ( para descargar)

Que buena pinta tiene eso.

Yo voy mas retrasado, estoy esperando los OPA604.
¿Al final donde los comprasteis??

A ver si se pueden oir esas comparativas.

Buen trabajo pareja =D>

1 respuesta directa

Los pillamos en http://futurlec.com/index.shtml

javierboz escribió:

A ver si se pueden oir esas comparativas.

Si la proxima vez se presta alguien a cantar o tocar una guitarra acustica o similar será bienvenido, porque tenemos mas problemas con el material a grabar que con el previo

salu2

Venga,Jesús...cuelga ese pedacito de grabación de la guitarra en acústico. Algo es algo.

A ver, he subido las muestras que hicimos pero quiero dejar claro lo siguiente:

Teniamos el estudio lleno de cables herramientas,cacharros, etc. Se ha captado ruido del ventilador del pc y ruido ambiente, las condiciones no eran las optimas, solo estabamos probando si el previo funcionaba bien.
Otra cosa, perdonad al guitarrista, se hace lo que se puede :oops:

, el ruido que aparece de fondo en la guitarra es del ampli, no del previo.
Prometemos hacer unas muestras en condiciones.

Las muestras han sido grabadas en cubase y no tienen ningun tipo de ajuste, plugin ni nada, estan a 16 bit 44

http://www.mediafire.com/?sharekey=68c7 ... b5aa27078d

salu2
