Hola,

El caso es que quiero liarme lo mínimo posible pero voy pensando cosas e intentando solucionar posibles problemas que pueda tener en el futuro y surgen estas cosas.

El sistema de bisagras creo que es demasiado engorroso. Como dices con el sistema de gobos debería ser suficiente.

De todos modos, lo que voy a hacer es centrarme e ir poco a poco y empezar ya con lo más básico que es terminar la instalación eléctrica para la iluminación y colocar las plaquetas de piedra que todavía no he encontrado.

Nada, gracias de nuevo y saludos,

Dani

#31
Hola Dberlanga,

Creo que lo de ir poco a poco es la mejor idea

.
Un saludo

Hola,

¿Qué tal estás? He estado hoy un buen rato en el Depot de Crevillente y con lista en mano he estado echando un vistazo.

He encontrado varias cosas. Lo primero es la piedra:

http://www.subirimagenes.com/otros-piedra1-6580230.html

http://www.subirimagenes.com/otros-piedra2-6580239.html

Las dos tienen un precio más o menos razonable. ¿Crees que pueden ser adecuadas?

He encontrado también el contrachapado que viene en planchas de 244 x 122. Aunque creo que será más sencillo comprarlo en el Leroy Merlin que lo cortan a medida por poco más.

He encontrado la lana de roca Rockwool en 40 kg/m3 y 30 kg/m3. He visto que está catalogado como A1 según la normativa europea. Imagino que no tiene nada cada ver con el A1 que me mencionabas para los paneles absorbentes.

Después para reemplazar el Styrofoam he encontrado paneles de poliestireno estruido de 2 m x 1 m y 3 cm de espesor. ¿Podría servirme?

Saludos!

Daniel

Hola Dberlanga,

dberlanga escribió:
Hola,

¿Qué tal estás? He estado hoy un buen rato en el Depot de Crevillente y con lista en mano he estado echando un vistazo.

He encontrado varias cosas. Lo primero es la piedra:

http://www.subirimagenes.com/otros-piedra1-6580230.html

http://www.subirimagenes.com/otros-piedra2-6580239.html

Las dos tienen un precio más o menos razonable. ¿Crees que pueden ser adecuadas?

De estas dos piedras creo que la numero dos podría ser la mas adecuada.
No estaría mal, si fuese posible, dejar separaciones entre placas con la mayor profundidad que sea posible, para aumentar su capacidad de difusión.

dberlanga escribió:

He encontrado también el contrachapado que viene en planchas de 244 x 122. Aunque creo que será más sencillo comprarlo en el Leroy Merlin que lo cortan a medida por poco más.

Por si acaso, no mires solo en tiendas de bricolaje y mira también en almacenes de maderas.
El contrachapado si puede ser fenólico (también llamado tablero marino ya que se utiliza normalmente en la construcción de yates, etc..) mejor, ya que por norma general tienen caras "mejores" estéticamente, para dejar con un acabado barnizado.

dberlanga escribió:

He encontrado la lana de roca Rockwool en 40 kg/m3 y 30 kg/m3. He visto que está catalogado como A1 según la normativa europea. Imagino que no tiene nada cada ver con el A1 que me mencionabas para los paneles absorbentes.

No, el A1 es un producto de fibras textiles de Acustica integral, que nada tiene que ver con la lana de roca.

dberlanga escribió:

Después para reemplazar el Styrofoam he encontrado paneles de poliestireno estruido de 2 m x 1 m y 3 cm de espesor. ¿Podría servirme?

No ya que ha de tener 4cm de grueso, pero si encuentras planchas con ese grosor podrían servir, aunque tendrías que realizar algunos cortes adicionales si el resto de las medidas como el largo de las planchas no coincide con la altura de el QRD.
Un saludo

Hola Dberlanga,

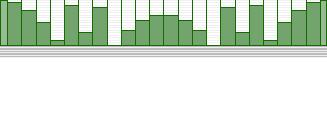

Te dejo aqui las medidas para fabricar los difusores una imagen de el corte en sección, y el archivo de sketchup con el despiece :

Alguien escribió:
Data for One Dimensional QRD (Quadratic Residue) Diffuser

Standard N23+0,0 Panel

Design frequency 994 hz

Number of wells: 23

Deepest well in mm: 136

Fin width in mm: 3

Width of wells in mm: 40

Ratios 0 1 4 9 16 2 13 3 18 12 8 6 6 8 12 18 3 13 2 16 9 4 1

Well depths in mm: 0 8 30 68 121 15 98 23 136 91 61 45 45 61 91 136 23 98 15 121 68 30 8

Block heights in mm: 136 128 106 68 15 121 38 113 0 45 75 91 91 75 45 0 113 38 121 15 68 106 128

Phase shift in degrees 0 15 62 140 250 31 203 46 281 187 125 93 93 125 187 281 46 203 31 250 140 62 15

Scatter 497 Hz Diffuse 994 Hz HF cutoff 4300 Hz

Period width 989 mm

Minimum distance to seating position 1.03m (3 times wavelength of lowest diffusion frequency)

Good result: Period width of 989mm is is not less than the design wavelength of 348 mm

Good result: The well width is large enough to avoid viscous losses

Good result: Plate frequency of 22862 hz is higher than HF cutoff of 4300 hz, so it has no effect

Good result: The HF cutoff frequency of 4300 hz is 4.3 times the design frequency of 994 hz

True diffusion frequencies: 994 1988 2982 3976 hz

Current strategy for recommending well width of 25mm: Recommend well width so that wells are at least 25mm wide to minimise viscous losses

La profundidad total de el difusor es de 136mm, o si lo prefieres la anchura de los paneles laterales es de 136mm
Para calcular la altura de el Styrofoam es igual a las "Block heights in mm" (altura de los bloques en milímetros) menos el grosor del contrachapado (3mm)
Si te fijas solo el primer bloque mide 136mm pero esto es debida a que en realidad es la propia madera de la estructura que al unir dos paneles juntos va a crear un bloque de la misma anchura que los demás y de 136mm.
La posterior de el difusor debe de estar cerrada con un contrachapado de 3mm fijado a el marco, por fuera, de tal manera que este contrachapado constituirá la altura marcada como "0".
Si tienes cualquier duda, ya sabes

Un saludo

Archivos adjuntos ( para descargar)

difusor QRD 1D N23_0_0 panel dberlanga.skp

Hola Dberlanga,

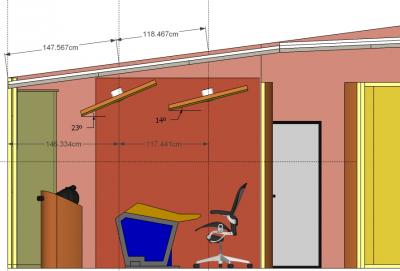

Aquí te dejo el dibujo de las "nubes" y sus medidas
Un saludo

Archivos adjuntos ( para descargar)

Mil gracias como siempre.

:-(

{|=

Hola!
