Tip para técnicos de monitores III

Después del tester de speak-on, de la zapatilla de speak-on; llega el polarity inverter.

Bueno, se trata de un inversor de polaridad (fase; recordemos la discusión de unos meses…). He podido comprobar encima del escenario que en ocasiones cambiar de fase en el envío ayuda a evitar los feedbacks y poder forzar un poco más sin recortar tantas frecuencias. En otras ocasiones no, es más, casi lo contrario. Aunque esto es otra discusión. No me parecía muy útil andar con mini cables soldados al revés así que me lancé y diseñe una cajita que me permite cambiar la fase y volver atrás en poco segundos. Sin conectar ni desconectar nada.

Ingredientes:

- 1 Caja plástico
- 4 Conectores XLR macho de chasis
- 4 Conectores XLR hembra de chasis
- 4 Interruptores de palanca, 3 circuitos 2 posiciones (ojo son un poco caros)
- 4 LEDs rojos
- 4 LEDs verdes
- 8 Resistencias de 500 Ohm (un poco menos no pasa nada)
- 8 portaleds
- 1 Interruptor ON/OFF
- 1 Pila 9V.
- Cablecitos varios, algún alambre de los que cierra el pan de molde…etc…

Bueno; y aquí el esquema del circuito en cuestión.

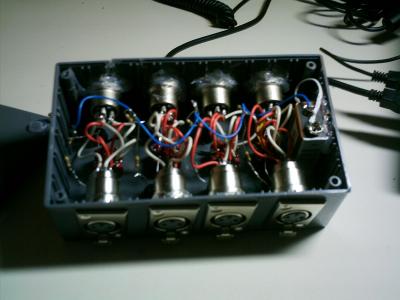

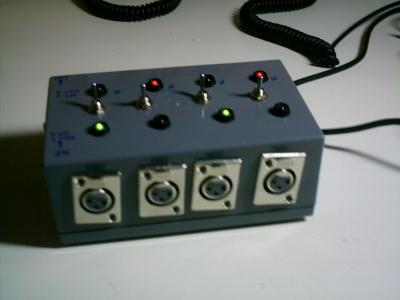

Y unas fotos de cómo ha quedado



Ahora simplemente es conectarlo a las salidas AUX de la mesa, entre la mesa y las etapas de monitores y probar lo que más conviene si en faso o desfase. (aunque sea polaridad el deje ya no se quita…)

Con la luz verde la señal está normal y con la luz rija invertida.

También vale para los que en F.O.H. ponéis micro debajo de la caja al bordón y necesitáis cambiar la fase y la mesa no tiene…no se… también para técnicas estéreo como la MS. En fin, para todo eso para lo que uséis esos mini cables marcados por todas partes con el famoso simbolito y que soléis dar voces al que lo use pensando que es un cable de micro normal…

En fin, como siempre viva el bricolaje!!!
