Yamaha SY-77, SY-99 & TG-77 Usuarios

marcianus escribió:

Ya contaras como te va y el modelo correcto (por si me toca algun dia)

Si, claro. Estos modelos tienen todos las pantallas ya en mal estado o están en vías, es muy pero que muy raro encontrar alguno que tenga el display con luminosidad. Y el mio como te comento no está muy mal del todo, pero hay que cambiársela.

El principal inconveniente viene por parte del voltaje que envía la placa hacia el display en el pin 3 V0, que es que regula el contraste. Los modelos que instaló Roland eran de Sanyo, un modelo de tipo DM2423 7BL7 o de esas series. Esos modelos aceptan hasta 13,5 voltios de la placa para manejar el contraste y si le pones un display normal lo revientas porque suelen manejar 5 voltios la mayoría. Hay compatibles pero cuesta encontrarlas. Pero resulta que si tienes un serial de tipo BH (modelos fabricados al final, sobre el 1994-5) le puedes montar una normal, pero no se sabe, hay que revisarlo antes.

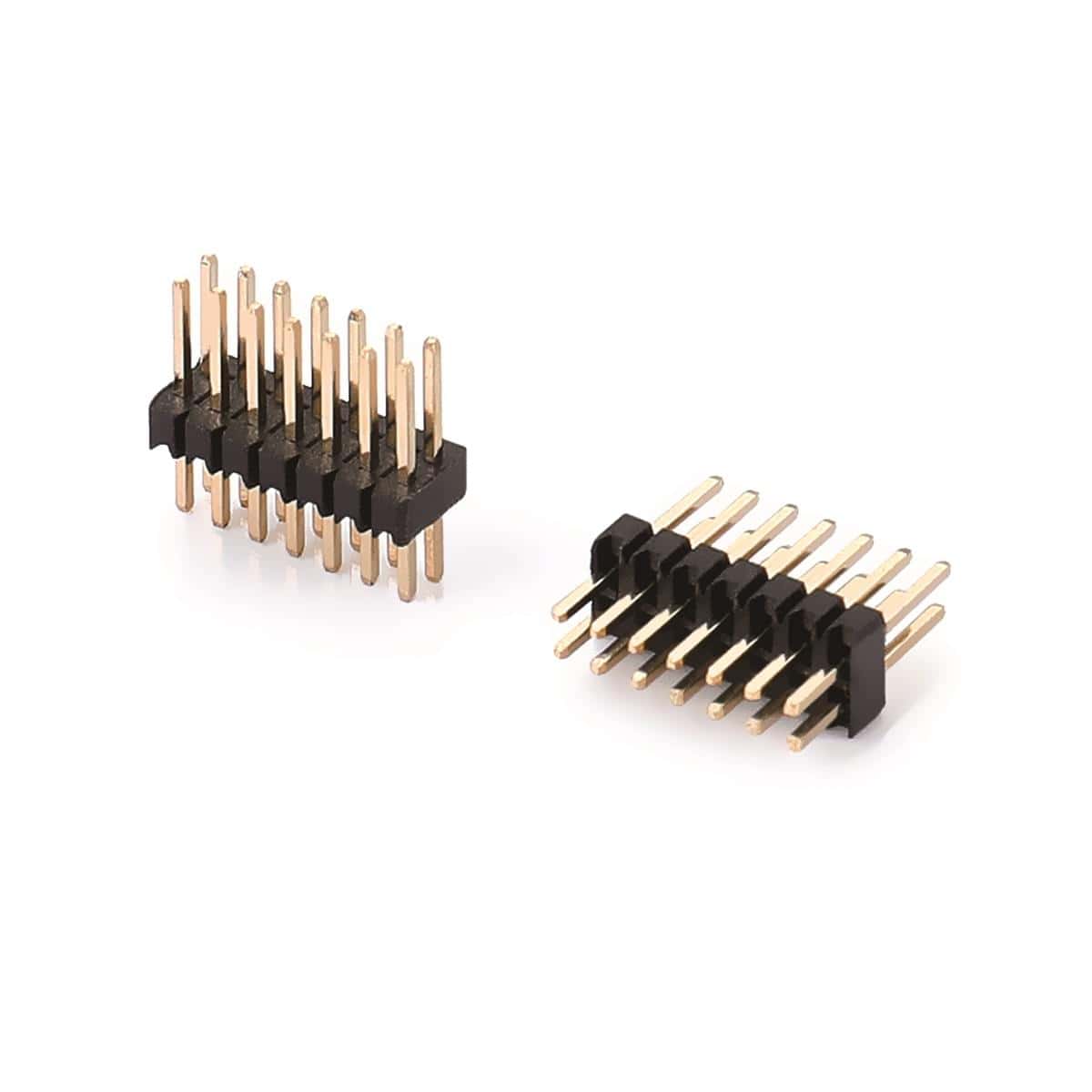

Otro inconveniente que encuentras es que te las venden sin el conector de pines soldados y es un trabajo de chinos, hay que soldar un conector o bien hacerlo de manera manual. Se podría instalar un potenciómetro y una resistencia a una pantalla normal, muchos las instalan así pero es una trabajera. Para rematar el display viene pegado al visor y lo puedes romper o estropear al quitarlo, problemas por todos los lados.

Por lo que comentas o bien has soldado de manera manual los cables del conector a la pantalla o bien has tenido que usar un conector modificado para alimentar la luz del display. ¿Es así?

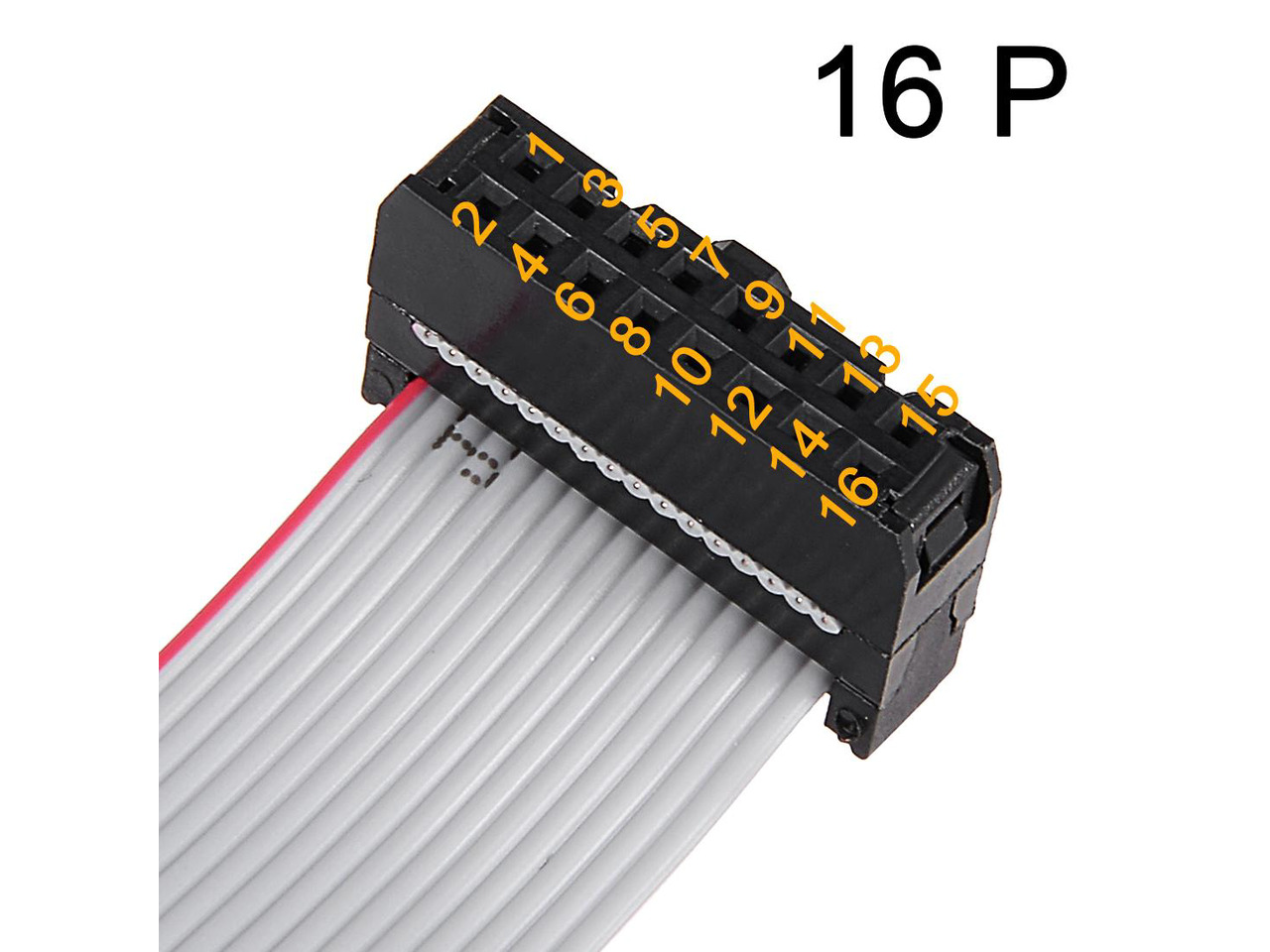

El conector suele ser de 16 pines. Y luego necesitas el zócalo del conector para el display.

Soundprogramer escribió:

Por lo que comentas o bien has soldado de manera manual los cables del conector a la pantalla o bien has tenido que usar un conector modificado para alimentar la luz del display. ¿Es así?

la placa sobre la que iba el nuevo display no era exactamente igual. En el antiguo como ya he comentado sale un cable doble a un conector en otra placa del sy99.

En mi display nuevo parecia como si el vendedor lo hubiese ya "preparado" para no tener que soldar dicho conector, ya que lleva esos dos posibles cables puenteados a otra parte de la placa sin necesidad del mismo.

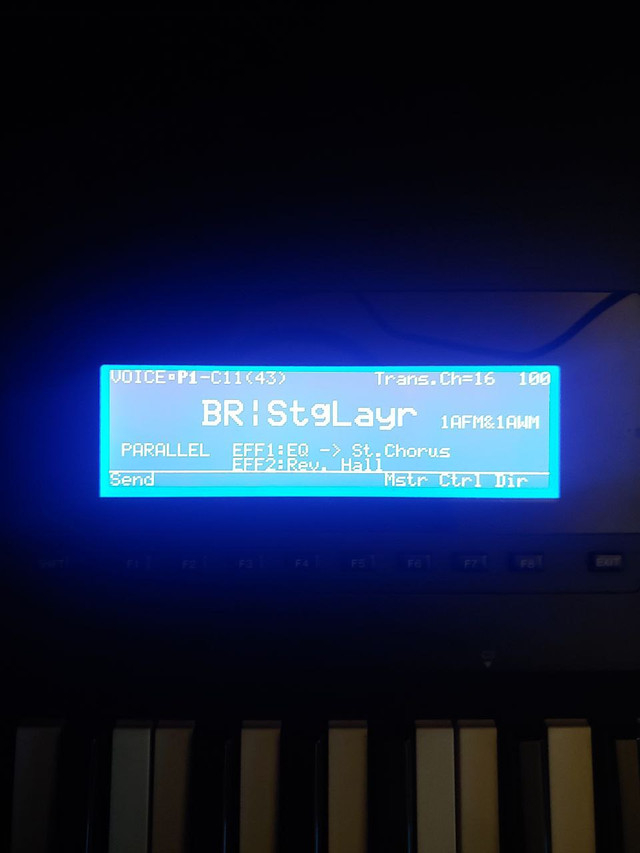

se ve peor en foto que en la realidad, cosas de la foto con el movil

marcianus escribió:

a placa sobre la que iba el nuevo display no era exactamente igual. En el antiguo como ya he comentado sale un cable doble a un conector en otra placa del sy99.

Si, entiendo. Cuando adquieres el display no suele venir el conector de pines y además esos que incluyen las pantallas originales necesitaban de alimentación separada, con cables independientes. Esas pantallas ya casi que no se hacen.

Lo del conector es un mal menor, aunque cualquier error que cometas te sale caro.

En una ocasión desmoté yo el microwave y no me percaté que había conectado del revés el conector. Pues palmó en 0,1 segundos, tuve que comprar otra pantalla, que me costó varios días en localizar. Luego hablando con el técnico de Waldorf (ellos no te venden ni una ya, no le quedan) me dijo literalmente: -"Cuidado cuando vayas a montar la pantalla, fíjate en el conector, si no lo haces te la cargas..." No si yo ya he aprendido la lección.

En buydisplay puedes ordenar comprarla con el conector, es opcional, también en algunas tiendas online de Italia, pero salen mas caras por el porte.

En fin.. cambio de pantallas = problemas por un tubo.

Si quieres me pasas por privado tu email y te envío un PDF con instrucciones para modifcar las pantallas del JV-880. Que lo tengo por aquí. Me toca en nada cambiársela y va a ser un problema.

Feliz año! aquí otro feliz usuario del TG77, tuve en su dia un DX7 mk1, comprado por aqui y me encantó la experiencia, pero tardé siglos con el tema de entender las envolventes, de hacerme el mapa mental y usarlo como es debido.
Llevo 2 días y ya tengo la máquina bastante exprimidita, se me ha hecho bastante más fácil de lo que pensaba, pero aún estoy mirando el tema del RCM y mil movidas más, pero madre mía, que aparato!

No se si se ha comentado lo de las tarjetas Sector 101 o si alguien las ha probado https://sector101.co.uk/waveblade.html

#1309   ¡Pues bienvenido al mundo TG-77!         Cambio radical, no tiene casi nada en común con el DX-7 salvo que utiliza síntesis FM.
Mil veces mejor, ya te darás cuenta, aunque ya lo sabrás.  Olvida la compatibilidad con el DX-7, es otra máquina muy diferente, no se pueden hacer conversiones, por si te queda la duda.

xques escribió:

Llevo 2 días y ya tengo la máquina bastante exprimidita

Yo llevo con ella años y años y creo que aún haciendo con ellas montones de sonidos ni le he acariciado la barriga.    En dos días ni para pipas, supongo que lo dirás porque habrás estado enviándole sysex con bancos y los sonidos que hay en el 95% de los casos no son buenos, mas bien muy malos, no te dicen lo que hace la máquina.

Repasa el hilo, hay info por doquier y si quieres compartir o preguntar se irá viendo.

¡Saludos!

No no, quiero decir que tengo ya por la mano el tema de edición, pero a cada rato que me pongo, me tuerce el jopo de los sonidos que saca, nada de sysex, de hecho, ni sabia que se podia! por eso preguntaba lo de las tarjetas, aunque, por otra parte, el sysex puede hacerse servir como envio para guardar presets? me fastidia un poco tener que sobreescribir, pero si no hay más remedio... supongo que se podria mandar un sys para restaurarlo en caso que quiera algo de fabrica.
Lo que si he logrado en nada ha sido recrear un sonido que estaba seguro que venía de la máquina (del sy99 concretamente), la campana del RE2 (main hall rpd), y soy el tipo más feliz que hay ahora mismo

xques escribió:

me tuerce el jopo de los sonidos que saca

jaja! Ya me extrañaba.  Ya te digo, a mi me sigue sorprendiendo incluso a estas alturas, es una mala bestia.  Lástima los EFX y en parte el bloque AWM. Las reverbs y los delays que tienen son bastante malos, eso si.

xques escribió:

el sysex puede hacerse servir como envio para guardar presets?

Si, claro.  Hazte con un editor, es imprescindible en estos cacharros.  Sin editor yo no lo usaría, es prácticamente un ladrillo de 3 unidades de rack, pues los sonidos de fábrica y parte de los que hay por internet son muy malos.  Es un cacharro para experimentar y hacer tus sonidos, sino pasa de él.

Por sysex lo ordenas todo, tanto bancos de sonidos, copias de seguridad y si se te apetece cargar el banco de fábrica pues también, aunque repito que es pésimo, para olvidar.  Hay varios editores gratuitos, algunos muy buenos.  Hay muchas secciones para salvar datos, pan, performances, microtunnig, vamos...  se hace obligatorio usarlo.

La verdad que editar de pantalla no es un problema, es más pesado eso si, que si menú, que si teclas... pero por ahora me apaño, tardo un rato, pero no hay prisa, si que iria feten un editor para las envolventes, que es lo mas pesado a mi parecer
Muchas gracias!

#1313   No solo las envolventes; ya verás cuando tengas que editar un bucle de feedback y conectar las cadenas...    ¡Son tres!
Tampoco podrás confeccionar cadenas de operadores sin el editor en modo libre, el "free Algorithm", sin editor es imposible, entre otros muchos apartados del sinte.

A mi me parece una pérdida de tiempo hacer las cosas por pantalla, además las botoneras se resienten y rápido te darás cuenta que dejan de responder si abusas de los botones.  Yo te aviso, aunque lo vas a comprobar pronto.

Estos sintes manejan por voz unos 1.000 parámetros, así que ya me dirás cómo lo haces cuando tengas que editar una voz compleja.  Por ese motivo sin editor pues hay muchos programas hechos que suenan de pena y no sacan lo mejor del aparato.

Hazte con uno, los vas a agradecer, ya verás.
