#1261 por Soundprogramer el 22/09/2021
#1257 Es la última prueba que me queda, dejarla fuera unos días y ver que pasa pero estoy seguro que el problema no viene del TG, sino de la tarjeta MCD64.
Le voy a poner la última CR2025 que me queda nueva, dejarla una semana fuera y ver que pasa.
De todas formas no es raro que se estropen, que he leido de usuarios que la tenían con cortos o problemas de sulfatación de condensadores SMD. Si alguno tiene algún problema es posible que sea el responsable del drenaje de voltaje de las baterías.

No he probado a abrirla porque no estoy seguro de como va ensamblada. Pero vamos, ya me voy preparando para lo peor y si sigue el problema podría adquirir la datablade de secktor101, que sale por unos 120€.

Si alguien ha tenido algún problema de este tipo que me lo comente. ;)
Subir
angelsynth
#1262 por angelsynth el 22/09/2021
#1260 ¡Claro! Si no recuerdo mal, en el TG77 tienes un banco con 64 posiciones de memoria de usuario.
Subir
Pyjama
#1263 por Pyjama el 22/09/2021
#1262

De lujo, pues voy a por él de cabeza.
Me repasaré el hilo a ver que saco antes de poder trastearlo.

Muchas gracias
Subir
Soundprogramer mod
#1264 por Soundprogramer el 29/09/2021
Pues como temía mi MCD64 tiene un problema de fuga de batería, asi que si alguien tiene alguna que no use (por un casual) sería de agradecer, sino me espero a la nueva remesa de la Datablade, que llegan en Octubre.

Si alguno de vosotros la ha abierto en alguna ocasión me sería de ayuda, que no quiero forzar la chapa y doblarla.
Subir
ELKE_FALTABA
#1265 por ELKE_FALTABA el 29/09/2021
Soundprogramer escribió:
Si alguno de vosotros la ha abierto en alguna ocasión me sería de ayuda, que no quiero forzar la chapa y doblarla.


Yo ni me lo plantearía. Supongamos que la abres sin romper nada y luego ¿qué? ¿Cual es el componente que está mal? Cuando te hagas con la nueva ya si quieres te entretienes en abrirla. He encontrado esto que quizá te de alguna idea de lo que le pasa y ya ves como es por dentro:

https://blog.sector101.co.uk/2019/06/15/faulty-mcd-64-ram-card/
Subir
Synclavier
#1266 por Synclavier el 29/09/2021
ELKE_FALTABA escribió:
Yo ni me lo plantearía. Supongamos que la abres sin romper nada y luego ¿qué? ¿Cual es el componente que está mal? Cuando te hagas con la nueva ya si quieres te entretienes en abrirla. He encontrado esto que quizá te de alguna idea de lo que le pasa y ya ves como es por dentro:
https://blog.sector101.co.uk/2019/06/15/faulty-mcd-64-ram-card/


Hay gente que ha abierto esa tarjeta, por lo que se ve hay que despegar la chapa metálica con mucho cuidado de no doblarla. Con un destornillador plano muy pequeño sería comenzar por una esquina o buscando un punto donde la chapa esté más débilmente pegada y a partir de ahí con paciencia ir despegando todo el borde con mucho cuidado, porque si la chapa se dobla ya quedará fea para siempre.

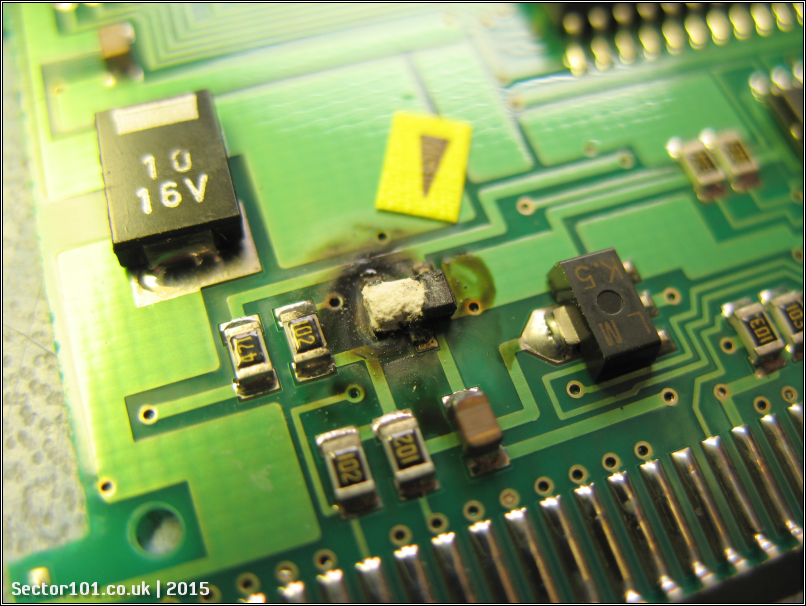

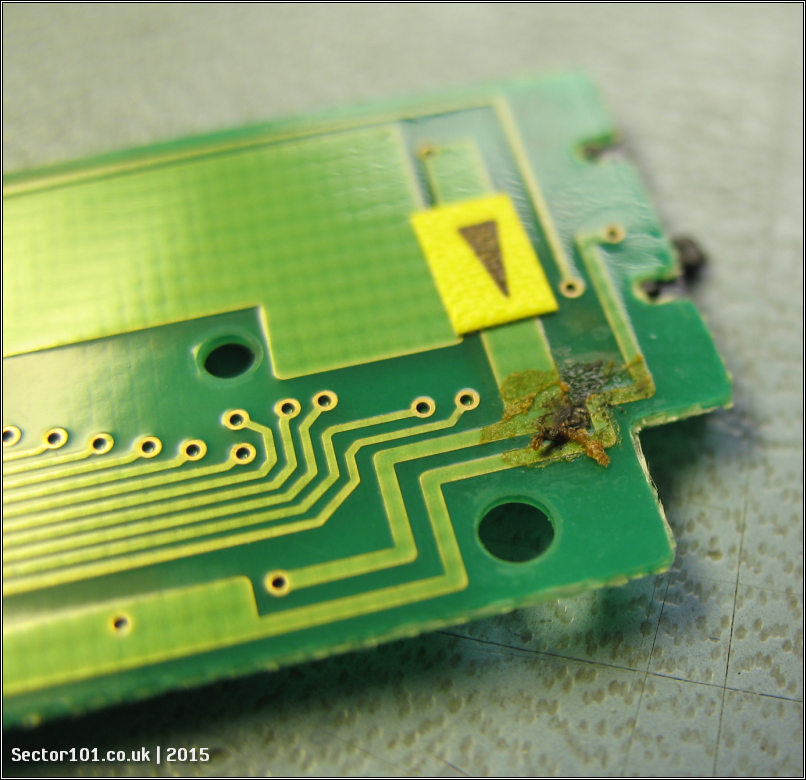

Por lo visto se suele quemar un doble diodo con encapsulado sot-23 que lleva y que es el que se ve dañado en la imagen. Suele ser por contacto de las pistas del circuito impreso con la propia chapa metálica de la cubierta de la tarjeta. Sería cuestión de cambiar este doble diodo (con mucho cuidado ya que es de tipo SMD), limpiar y sanear las pistas de la placa y después pegar encima de esa zona un trozo de cinta aislante para que al volver a montar la tarjeta evite el contacto de las pistas con la chapa metálica.

Mejor aún, pegar plástico adhesivo nuevo que recubra toda la chapa metálica por dentro antes de volver a pegarla con unos puntos de cinta adhesiva de doble cara de muy poco grosor.



En este enlace se ven fotos y se ve que la chapa va pegada. Con los años quizás el pegamento esté algo degradado y no cueste tanto despegarla:

https://www.flickr.com/photos/34085092@N04/

Enlace que está en: https://www.yamahamusicians.com/forum/viewtopic.php?t=2841

El problema es que en las fotos se ve que el doble diodo viene marcado simplemente como "N v" y no encuentro esa referencia para ese tipo de encapsulado en las listas de referencias de componentes SMD.

https://www.sphere.bc.ca/download/smd-codebook.pdf

De todas formas lo primero sería abrir la tarjeta, ya que a lo mejor en tu tarjeta no es ese diodo y es otro componente el que se ha dañado.
Subir
Soundprogramer mod
#1267 por Soundprogramer el 30/09/2021
#1265 Ya había revisado el enlace de sector101, aunque no se apreciaba muy bién como es realmente el desemsamblado. En el caso de esa tarjeta concreta el fallo es bastante diferente al que presenta la mia, que básicamente es que se traga la batería en 6 días. Debe de tener un componente malo que causa el desgaste pero no afecta a la RAM en si, que sigue funcional, se puede formatear. La del enlace no funcionaba, la leía el sinte como irreconocible o ilegal.

#1266 Gracias. Esas fotos si que me han servido, se aprecia como va pegada la chapa a la tarjeta. Yo ahora no la voy a tocar, la dejaré así unos días hasta que tenga la de reenplazo y veré que le pasa a esta. Algún componente SMD debe estar mal, pero no creo que sea crítico, puede ser una simple resistencia. También he pensado en el aislante de la RAM, como en el del enlace y que sea el responsable. Por lo que se ve estas tarjetas acaban fallando mas tarde que temprano, por eso las de reenplazo se venden como churros y tienen que estar reponiendo stocks cada dos por tres.

Gracias y ya contaré y documentaré mi periplo con la susodicha cuando la abra. Si se puede reparar pues perfecto, sino pues me la quedo como está y al menos servirá para hacer respaldos ocasionales.
Subir
ELKE_FALTABA
#1268 por ELKE_FALTABA el 30/09/2021
Es mejor tener una tarjeta que funcione bien primero y después con la averiada ya despacio la vas comprobando.
Esta gente de sector 101 tienen tarjetas para más sintes, tanto externas como expansiones RAM internas. Incluso tienen una expansión de voces para el supernova. Está bien que haya alguien que haga de estas cosas porque las originales encima de difíciles de encontrar son carísimas.
Ya nos enseñaras la datablade cuando te llegue ;)
Subir
Synclavier
#1269 por Synclavier el 30/09/2021
ELKE_FALTABA escribió:
Esta gente de sector 101 tienen tarjetas para más sintes, tanto externas como expansiones RAM internas.


No he visto que tengan cartuchos RAM para la serie DX de Yamaha y me parece raro, aunque los originales no son tan difíciles de conseguir como algunas tarjetas para otros modelos de sintes.
Subir
ELKE_FALTABA
#1270 por ELKE_FALTABA el 01/10/2021
Ya me he dado cuenta juanma. Hay otra compañía que hace estas:

http://www.hypersynth.com/Hcard_701.html
Subir
Synclavier
#1271 por Synclavier el 01/10/2021
#1270

Gracias, pero parece que solo sirve para el DX7, no es compatible con otros modelos DX.
Subir
ELKE_FALTABA
#1272 por ELKE_FALTABA el 02/10/2021
Aquí la tienes, esta también vale para los TX-802:

http://www.hypersynth.com/Hcard_702.html

También tienen una para los DX-1 DX-5 y otra para los D-50/ 550. De todas formas he visto que un compañero tiene problemas con el envío y puede que no sean fiables.
Subir
Synclavier
#1273 por Synclavier el 03/10/2021
ELKE_FALTABA escribió:
Aquí la tienes, esta también vale para los TX-802:
http://www.hypersynth.com/Hcard_702.html
También tienen una para los DX-1 DX-5 y otra para los D-50/ 550. De todas formas he visto que un compañero tiene problemas con el envío y puede que no sean fiables.


Esa buscaba yo, un clon de la antigua Ram-4 para el TX-802 y DX-11. Muchas gracias!!

Aunque no es barata. ¿Dónde la pidió tu amigo, a ellos directamente?

Veo que tienen sus tarjetas en Music Store: https://www.musicstore.com/es_ES/EUR/brands/hypersynth
Subir
ELKE_FALTABA
#1274 por ELKE_FALTABA el 03/10/2021
Es un hispasonico, aquí nos cuenta lo que le ha pasado

https://www.hispasonic.com/foros/tarjetas-hypersynth-experiencia/554194
