Acústica Estudio Asimétrico de madera...

Por aquí sigo..

Mañana tengo que entregar/enseñar lo que he hecho en verano del trabajo de investigación y lo que es la parte práctica, no hay nada que enseñar.. xD

Hoy ha salido el micrófono desde Thomann, por lo que la semana que viene lo tendré por aquí y podré hacer las mediciones con la acúsctica actual (es decir, nada) y así hacer un estudio de las "reformas" que debería de hacer...

A ver si en la segunda semana de octubre puedo empezar con las reformas (si es viable claro..)

El_Atalaya escribió:

Lo que no tengo del todo claro, mirando y remirando el diseño es si las paredes hay que hacerlas con pladur + lana de roca o copropen 4/2cm + Pladur o si sería Pladur + copropen y no poner la segunda capa de pladur (en la parte no vista del estudio por supuesto) por temas de movilidad a la hora de colocar el pladur en según que sitio...

Me refiero a la parte de detrás de la escucha por ejemplo que el pladur entre la estructura actual y la nueva no se puede poner, o me equivoco?


Por cierto, algo que se me olvidaba, las paredes de pladur irian acoyadas al techo y suelo actuales por temas de altura (2,20m la parte mas alta y la más baja 2,10) Hacer un falso techo de 2,00m sería muy bajo no? lo digo por el tema de la biga que atraviesa el "control" actual de punta a punta.. por si daría problemas de resonancia en bajas frecuencias (suelo trabajar con Rap en mezcla y grabación... =[ )


Gracias por todo y saludos

"El_Atalaya" escribió:

El_Atalaya escribió:
Lo que no tengo del todo claro, mirando y remirando el diseño es si las paredes hay que hacerlas con pladur + lana de roca o copropen 4/2cm + Pladur o si sería Pladur + copropen y no poner la segunda capa de pladur (en la parte no vista del estudio por supuesto) por temas de movilidad a la hora de colocar el pladur en según que sitio...


Me refiero a la parte de detrás de la escucha por ejemplo que el pladur entre la estructura actual y la nueva no se puede poner, o me equivoco?

Hola El Atalaya,
Perdón por el retraso en la respuesta pero no he podido contestar antes.
respecto a la pregunta, lo siento, pero no entiendo que quieres saber exactamente ni a que te estas refiriendo.
Con respecto a lo de el techo pues me pasa parecido ya que no se de que viga se trata, ni donde esta situada exactamente, etc.. por lo que es muy complicado darte una respuesta.
Un saludo

Hola A800,
Lo que me refiero es a que si las paredes hay que hacer un sandwich (Pladur + Lana de Roca + Pladur) o si hay una plancha de pladur que no se pone... En la pared trasera del control (por falta de espacio) creo que la que va a la pared original no se podría poner.. o si?

Y lo del techo, en cuanto pueda hago una foto o intento crearla en Sketchup lo más exacto posible...

Gracias de nuevo y a ver si me logro explicar mejor..

Saludos!

Por fin he podido hacer algunas medidas.. (creo, ya que no se si lo hice bien con el REW v5.. )

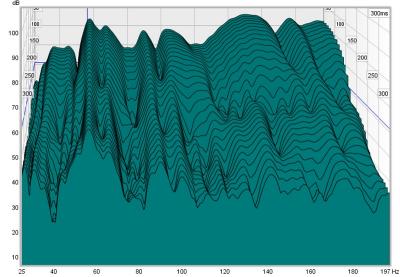

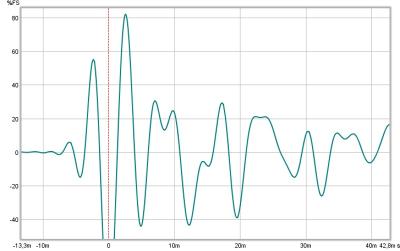

Aquí subo las mediciones hechas con el REW por si alguien puede ayudarme a descifrarlas (recuerdo que son las mediciones sin tratar la sala acusticamente, con unos monitores Mackie HR624 mk1 y un ECM8000).
Estan hechas en la posición de escucha actual ya que si están bien realizadas, analizaré la sala completa y una vez hechas las modificaciones pertinentes, la comparativa con las mediciones después de tratarlo todo acústicamente...

Saludos y gracias

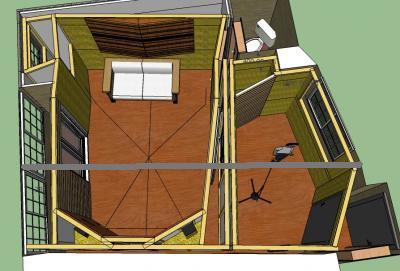

PD: aprovecho para poner la biga en el SketchUp..

No se me han adjuntado antes :S

Detalle de la viga..

Por aquí dándole un UP al post a ver si A800MKIII o algún hispasónico puede decirme como ve las mediciones actuales..

Salut!

Pff.. Qué lío llevo con las estructuras de las paredes.. La semana que viene empiezo con las reformas.. aunque sea la cabina

Saludos!

Tienes reverberación en grabes, aproximadamente 1seg. en tiempo de caida, tienes que añadir alguna trampa de grabes.

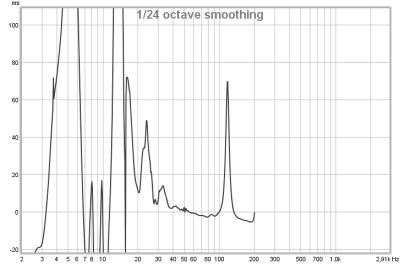

Sobre los 117hz aparece una resonancia o nodo. En la foto de fase lo puedes ver.

Un saludo
