Amplificador de auriculares: qué tal headamp 4

Juan Moreno
#1 por Juan Moreno el 09/03/2014
Hola! Necesito un amplificador de auriculares para grabar en casa y poder mandar los monitoreos a los musicos.

Tengo en vista el headamp 4

http://images.miretail.com/products/optionLarge/ART/DV016_Jpg_Large_485793_headamp_rear.jpg

Especificaciones I/O:

4 output channels each with it's own volume control
Stereo 1/4"and 1/8" input jacks can be connected to any line-level or headphone amp output
Four 1/4" and four 1/8" stereo headphone outputs

Mi duda es: Si las entradas son stereo, tendria que ir con un cable Y de, por ejemplo, las salidas TRS 1 y 2 de mi interfaz, a la entrada Estereo 1 del amplificador? y de ahi la salida stereo 1/8 conectar los auriculares?


dudas de conexion, nomas
gracias de antemano!
Juan
Subir
bellivai
#2 por bellivai el 10/03/2014
Buenas Juan:

Pues apostaria que si que son todo conexiones balanceadas tanto por minijac como por jack estereo.

¿Podrias indicarnos que interface de audio utilizas para poder decirte el conexionado?

saludos
Subir
Juan Moreno
#3 por Juan Moreno el 10/03/2014
Uso una audiobox VSL1818

Si, deduciendo creo que tengo que ir con un cable Y de dos salidas mono y entrar al amp con un TRS stereo, estoy en lo correcto?

http://articulo.mercadolibre.com.ar/MLA-495692741-cable-paudio-2-plugs-ts-a-plug-trs-kirlin-y-336pr-10ft-3mts-_JM
Subir
bellivai
#4 por bellivai el 10/03/2014

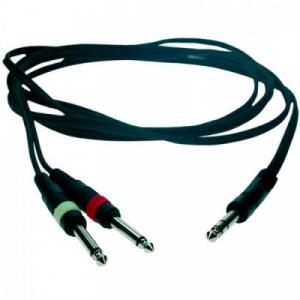

Eso es, necesitas este cable:

saludoooos
Archivos adjuntos:
cable jack.jpg
BBCode:
cable jack.jpg
BBCode:
Subir
Juan Moreno
#5 por Juan Moreno el 10/03/2014
Muchas gracias!
Subir
Carlitos00
#6 por Carlitos00 el 26/01/2018
A colación de lo comentado anteriormente, yo tengo una apogee Duet 2 que acabo de adquirir, y estoy mirando a ver que podría poner para resolver el tema de auriculares en la grabación a la vez que escucho lo que se graba en el DAW, he leído el manual de ART y es por confirmar que lo he entendido bien. Se podría realizar lo siguiente?:

Si las salidas de la apogee Duet que irían al monitor (TRS Left & Right) las llevo al main del ART. Por todas las salidas de auriculares saldrá la escucha del main, si no conecto nada en ese canal auxiliar a la entrada de auriculares del ART. (*). Entiendo que en el momento que conecte a un canal la entrada tomará esta para la salida de ese canal, y ya no se escuchará nada del MAIN. ¿correcto?

Si no se entiende bien lo que pretendo mi idea es para las grabaciones portátiles, poder darle por ejemplo a un cantante y un guitarrista la monitorización de ellos, y en un tercer auricular estaría yo. Motivo porque seria una grabación en la misma habitación incluyéndome a mi controlando el DAW.

Aquí hago referencia a las partes del manual de donde creo entender lo descrito.
(*) MAIN INPUT: The Main Inputs are the audio source for all of the outputs that do NOT have audio connected to the Aux Input jacks.
AUX INPUTS: Using the Aux input on a channel will override using the Main input audio for its' output. This audio will be directly passed on to the listen buss if the listen function is active.

Respecto al canal LISTEN.
Listen input is stereo (TRS) and accepts line or headphone level signals. Using the Listen Input will override using the Main input audio for the listen output. This audio will be directly passed on to the listen buss at all times. This audio is muted if the Talk All button or the Talkback Footswitch input is active.
Listen output contains either the Main input audio or the Listen input signal if this jack is used. It also carries the audio present on Aux inputs with a lit Listen LED. If the Talkback Footswitch or the Talk All switches are active, only talkback audio is present.

Es decir que por este canal se escucha a la salida el MAIN o bien la entrada LISTEN, y ademas en este caso agrega a todas las salidas AUX (auriculares) lo que entra por la entrada LISTEN, ¿no anula en esos canales AUX sus entradas, suma las dos escuchas?. Por ejemplo podría llevar aqui la salida de auricular de la APOGEE para sacar la monitorización de los canales del DAW a los dos por igual (cantante y guitarrista).
Subir
Carlitos00
#7 por Carlitos00 el 26/01/2018
#6 Por cierto, usaré auriculares Audio-technica ath-m50x y sony mdr7506 para la grabación y los AKG k712 para apoyo a la mezcla, me preocupa que por la impedancia deba amplificar la salida de auriculares de la Apogee y al pasar por el ART tenga un cuello de botella que baje la calidad de escucha o altere el sonido.
