Duda Cables Y

mordakay
#1 por mordakay el 08/02/2007
Buenas, para insertar un compresor en una mesa necesito un cable Y, OK, la pregunta es, ¿el extremo blanco es para el input y el rojo para el output o es al revés?

Gracias
Subir
Endre
#2 por Endre el 08/02/2007
Los colores blanco y rojo los asocio a cables RCA: blanco, canal izquierdo y rojo, derecho.

El problema de las entradas y salidas lo puedes resolver mirando el manual de ambos equipos y haciendo coincidir el color que más te guste a cada una.
Subir
Bola
#3 por Bola el 08/02/2007
mordakay @ 08 Feb 2007 - 12:51 PM escribió:
Buenas, para insertar un compresor en una mesa necesito un cable Y, OK, la pregunta es, ¿el extremo blanco es para el input y el rojo para el output o es al revés?

Gracias

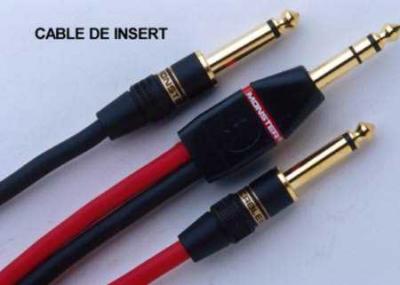

Lo normal es que la punta del plug estereo sea el envio y el anillo el retorno pero eso depende de la mesa, hay algunas que estan invertidas. Asi que pensando en el estandar el rojo tendria que ser el input de tu procesador y el blanco o negro (que es mas comun) el output. (ver foto)

Para hacer un cable de inserción, simplemente conectamos las mallas de los conectores mono de envío y retorno a la malla del conector estéreo, la punta del conector mono de envío a la punta del conector estéreo y la punta del conector mono de retorno al anillo del conector estéreo, tal como se muestra en la imagen.

[img][425:115]http://www.doctorproaudio.com/doctor/temas/inser.gif[/img]
Archivos adjuntos ( para descargar)
Subir
mordakay
#4 por mordakay el 09/02/2007
El compresor es este:

https://www.thomann.de/es/samson_s-com_4.htm


Y el cable este otro:

https://www.thomann.de/es/the_sssnake_sk ... tkabel.htm


Pero claro, en el cable no pone nada... ¿entonces el rojo input y el blanco al output del aparatejo no?
Subir
Bola
#5 por Bola el 10/02/2007
mordakay @ 09 Feb 2007 - 10:16 AM escribió:
El compresor es este:

https://www.thomann.de/es/samson_s-com_4.htm


Y el cable este otro:

https://www.thomann.de/es/the_sssnake_sk ... tkabel.htm


Pero claro, en el cable no pone nada... ¿entonces el rojo input y el blanco al output del aparatejo no?


Cual es la mesa en la que lo insertaras? de eso dependeria cual es in y cual out, normalmente es Rojo = SEND y Blanco = RET pero como dije antes hay mesas que tienen el inser invertido, sobre todo las britanicas viejas.
Subir
roberelpirata
#6 por roberelpirata el 10/02/2007
Rojo a la punta negro o blanco para el anillo en principio asi,, si tienes que andar mirando cables que te lo hagan o comprar un jack stereo a 2 rca que es un cable muy comun y le pones unos conversores de rca a jack mono, un saludo.
Subir
Nico Suárez Oficial
#7 por Nico Suárez el 11/02/2007
Subir
Diego Black Audio
#8 por Diego Black Audio el 13/02/2007
Y si lo pruebas de ambas maneras a ver cual es la que suena???? llámame lince !!!!
Después los marcas y listo.

Venga hombre, que no va a explotar nada por probar.

Suerte
Subir
roberelpirata
#9 por roberelpirata el 13/02/2007
Problema por poner un momento linea a una salida no deberia de haber,, es poca potencia la de linea, un saludo.
Subir
Eduardoc
#10 por Eduardoc el 13/02/2007
Un jack manda señal y el otro recibe.

Si hay señal en la entrada del canal y se conecta el jack que no es, no llega señal al compresor, si se conecta el correcto, llega señal al compresor.

Como dice diegohighgainstudios, prueba que no pasa nada....
