Tengo fotos del "accidente":

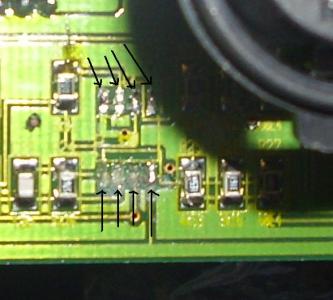

En la de CANAL 1 se pueden ver 3 de los 8 puntos de soldadura de superficie jorobados (vamos, que me cargué la placa). Son abajo, de izquierda a derecha, los 3 primeros...

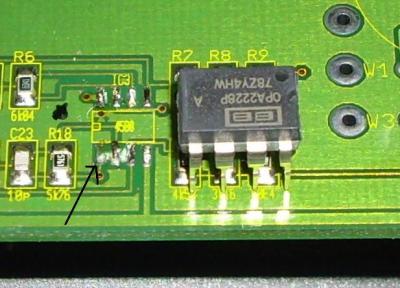

En el CANAL 2 anduve con todo el cuidado , y aún así me cargué un punto...
Usé un JBC de 25W
Por cierto, en el CANAL 2 le pusé de referencia un OPA2228 para apreciar la diferencia de tamaño. ¿No habrá problema de adaptación no?
Mi método serían zócalos aereos (lo de "araña voladora" que puse antes en este post)
Bueno, haber si siguiendo las pistas busco otro punto de unión....
Un saludo
Archivos adjuntos (
loguéate para descargar)
Suelda el integrado a los pads que no estén dañados y sigue las pistas para encontrar otros puntos de soldadura para unir con cablecillo las patas "huérfanas".
Si quieres intentarlo con ese encapsulado (aunque no me parece buena idea),dóblale las patas para hacerlas coincidir con los pads.Lo suyo es que también les dobles la punta 90 grados hacia afuera para que haya más superficie de contacto y se suelden mejor
Gracias modulay...
Haber si consigo una lupa, para no cansar mis ojos tanto, y me pongo con el tema.
Oye, si uso el encapsulado que ves... hay algún cambio de tensiones ? No debería...no?
Voy a ello en breve y os cuento.
Un saludo
Las tensiones son las mismas.La ubicación de los 8 pines también.
