Oscilador en circuito integrado

#16 por AlbertoMiranda el 24/04/2008
he encontrado esto para hacer un tipo de onda SINE usando un operacional...concretamente un LM386.
Archivos adjuntos:
sine wave lm386.gif
BBCode:
Subir
#17 por AlbertoMiranda el 24/04/2008
y aqui una pagina bastante interesante:

http://www.hobby-elec.org/e_ckt.htm


varios tipos de onda..

Square wave oscillator
Triangular wave oscillator
Sawtooth wave oscillator
Sine wave oscillator
Subir
#18 por AlbertoMiranda el 24/04/2008

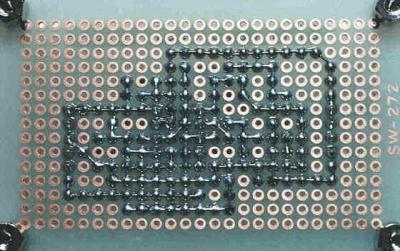

viene con fotos...una forma eficaz para los que no tenemos mucha idea de hacer placas etc...
Archivos adjuntos:
BBCode:
Subir
#19 por exvirt el 24/04/2008
Así es como me gusta a mí la electrónica, con fotos, que viendo el circuito en papel me mareo. :lol:
Subir
#20 por jBetances el 24/04/2008
Ese es un pinche oscilador colpits!

Opino que es mejor un 555 con un filtro para suavizar la curva...
Subir
#21 por AlbertoMiranda el 24/04/2008
betances....entonces se podria hacer un sine waveform con un 555 simplemente añadiendo un filtro para "redondear" la onda cuadrada?? el filtro que sería un condensador?

y entre el 555 y este circuito cual te quedarias:

http://www.hobby-elec.org/e_ckt18.htm

saludos y gracias crack.
Subir
#22 por jBetances el 24/04/2008
Si claro! Un filtro puede ser un simple filtro pasabajos con un condensador y una resistencia.

Y queda tal cual como si fuese una onda senoidal!

La pregunta es esta: Tu oscilador mantendrá una frecuencia fija, o variara la frecuencia?
Subir
#23 por modulay el 24/04/2008
A ver a ver,que no es tan sencillo.Un onda cuadrada pasada por un paso bajo nunca va a sacar una senoide
Ese circuito del operacional tiene buena pinta
También hay integrados específicos que con algo de circuitería adicional te sacan diferentes formas de onda(seno,triangulo,diente de sierra,etc),con amplitud y frecuencia controladas.
En este mismo hilo creo que di referencia a alguno.
También están los circuitos inversores,que sacan alterna a partir de continua,aunque éstos son conmutados y tienden a ser ruidosos
Subir
#24 por jBetances el 24/04/2008
Alguien escribió:
A ver a ver,que no es tan sencillo.Un onda cuadrada pasada por un paso bajo nunca va a sacar una senoide


Si la saca! Ya yo lo he hecho!!! :mrgreen:

Pero es cierto, el circuito con operacionales ta muy bueno!
Subir
#25 por modulay el 24/04/2008
betances escribió:

Si la saca! Ya yo lo he hecho!!! :mrgreen:


Perdona,pero eso no puede ser,y además es imposible :roll:
Subir
#26 por jBetances el 24/04/2008
Por que es imposible?

Si, es verdad... perfecta perfecta no queda, pero habria que ser muy observador para darse cuenta de que queda un poquitin distorsionada.
Subir
#27 por modulay el 24/04/2008
Porque una onda cuadrada tiene muchos armónicos y necesitarías un filtro pasabajos ideal,de esos que cortan absolutamente todo lo que hay por encima de la frecuencia del seno que quieres sacar.Esos filtros no existen...un filtro real siempre deja pasar algo de lo que no debería dejar pasar...basta con que deje pasar 1 armónico de más para que la salida ya no sea una senoide pura.
Subir
#28 por jBetances el 24/04/2008
Eso es cierto! Pero basta que pongas la frecuencia de corte un poco por debajo de la frecuencia fundamental para que filtres de cuajo todas las demas armónicas. Es cierto, atenuaras la señal, pero a la final tendras una senoidal cuasi perfecta. A demás, para las señales cuadradas, la primera armónica tiene el doble de la frecuencia de la fundamental. El filtro ha de ser SUMAMENTE MALO para no filtrar esta señal...

Si aun se deja escapar un poquito de la primera armónica con un filtro rc, pues se puede usar tranquilamente un filtro clase 2 con un amplificador operacional (el cual es muchisimo mas cortante que un filtro rc...). Este fue el fintro que yo use para demostrar que de un 555 se puede hacer una señal casi senoidal.

De hecho, seria una senoidal pefecta a no ser porque el 555 arroja una señal cuadrada que no es del todo cuadrada, es decir; el tiempo que separa la subida de la bajada es distinto al tiempo que separa la bajada de la subida.
Subir
#29 por modulay el 24/04/2008
Precisamente porque no existe el filtro ideal siempre tendrás distorsión,por poca que sea.
No creas que la separación entre una fundamental y su primer armónico es tanta...un simple diagrama de Bode ayuda a darse cuenta de ello.
Y tampoco creas que un filtro activo es la panacea,que viene a ser lo mismo que uno pasivo pero también da la posibilidad de amplificar.Y si aumentas el orden del filtro,van a aparecerte otras componentes como resultado de las resonancias del propio filtro
Subir
#30 por jBetances el 24/04/2008
Si! Es verdad! Pero creeme si te digo que jugando con un potenciómetro en un filtro pasabajos se puede hacer un equilibrio entre la atenuación de la señal, y el fintrado de la primera armónica...

De eso puedes estar completamente seguro!

Si te digo que se puede hacer, es por que ya lo he hecho. :mrgreen:

Y creeme si te digo que una separación del doble de la frecuencia si puede ser bastante, si sabes donde montar la frecuencia de corte del filtro!
