Hola Beatchedelic, yo he comprado repuestos para pioneer aqui. Igual los encuentras mas baratos en ebay u otro sitio, pero aqui es repuesto original pioneer.
http://www.pideprecio.es/es/recambios-y-repuestos/100001736-pioneer-rep-dcv1005-potenciometro-fader-djm-500.html

Un saludo.

mod

#105

Recuerdo que hace ya unos años abrí una 500 y le dediqué un pequeño tutorial, aunque no sé si andará por ahí...

Lo busco y te digo.

Eso sí, siento decirte que los faders de una 500, pese a ser ALPS -si mal no recuerdo- me parecieron de lo más endeble.

Pues si, a mi en general los faders no me parecen muy robustos para el uso que se les dá, pero ni de pioneer ni de cualquier otro fabricante, por eso me decidí a ponerle a la rodec los k-fader de alps, que para la tralla que le meto se que no fallarán jamás

mod

Dejo por aquí un enlace a un artículo interesante que acabo de encontrar :

http://www.pisotones.com/Potes/Potes.htm

mod

Hola a todos.

Os pido vuestra ayuda, porque no sé si por cansancio, por falta de conocimiento (lo más probable), o porque se me esté escapando algo (ya no me acuerdo prácticamente de nada de la carrera), no soy capaz de dar con una pequeña avería que tiene una SCLAT de 4 canales que estoy a punto de vender, y preferiría dársela al comprador reparada, pese a que está sobre aviso del tema.

El caso es que hay una resistencia que siempre, siempre, se me quema. Empieza a oler nada más encender la fuente de alimentación, y ¡zas!, otra vez quemada.

Se trata de la R748 del módulo que tiene los LEDs que indican si la alimentación está bien. De hecho, si os fijáis en el circuito, que esa resistencia falle no afecta ni al LED ni al resto del circuito, pero, claro, no me gusta, y además me da rabia no saber para qué está: si es una derivación por si hay un pico de tensión, o qué.

Este es el circuito:

Circuito chungo SCLAT 8

, como veis, muy sencillito.

Esta es la placa:

Placa circuito chungo SCLAT8_1

Placa circuito chungo SCLAT8_2

y estos los valores de los componentes (sobre todo, me preocupa no saber qué es ese código "NF", aparte del valor sorprendentemente bajo de la R748:

Componentes circuito chungo

Por lo que entiendo, en el LED caen unos 1.5V, así que a la R751 la atraviesan unos 16.5 mA.

Entiendo que lo que ocurre es que el condensador C711 está cortocircuitado, y así a la R748 la rodean por un lado 18.5V y por otro 0V, así que la corriente que la atraviesa (al tratarse de sólo 12 ohmios) es muy, muy alta, y se quema. Pero el condensador lo cambié hace poco, y creo que está bien, nuevo.

Me da por saco que algo tan sencillote me esté dando tanto por saco; ¿alguien sabe qué leches significa lo de NF12/.5? Sí, 12 ohmios y medio watio (entiendo), pero ¿y el NF?

Por cierto, disculpadme, porque voy a poner este mismo mensaje en el hilo de las Ecler (https://www.hispasonic.com/foros/mezcladores-ecler-sclat-smac/449732/pagina18#post4393301), por si a alguien le sirve en el futuro.

Un abrazitro, y miles de gracias de antebrazo.

#110 Hola Zitro, a ver si te sirvo de algo porque yo también tengo los estudios muy olvidados. Puede que ese NF haga referencia a Noise Factor, o sea factor de ruido, pero no me aclaro con lo que he encontrado por lo cual no te lo puedo confirmar. Si esos dos transistores en paralelo a sendas resistencias formaran parte de un circuito amplificador, entonces cobraría peso esto del factor de ruido. Echa un vistazo en este pdf a ver si tú pillas algo:

http://www.academicos.ccadet.unam.mx/jorge.marquez/cursos/Instrumentacion/Ruido.pdf

Un saludo.

mod

Parece ser un cable pelado que hacía mal contacto; en cuanto reciba las resistencias, veré si en efecto era eso (lo tenéis en el hilo de Ecler).

Y ahora, otra cosa; posiblemente es porque siempre me lío a hacer estas cosas a altas horas de la madrugada, y me falta lucidez, pero el crossfader de plástico conductivo que he comprado para mi HiLevel PM6000 sólo trae 7 patillas ( 1-2-3-4-A-B-C, de las cuales, una -la 4- va unida al propio chasis del crossfader). Y, sin embargo, el crossfader antiguo tiene 8 patillas: L1-L2-L3-L4-R1-R2-R3-R4. Para que os hagáis una idea:

Crossfaders PM6000_2

Me da la impresión de que lo que me han proporcionado es un fader de canal y no un crossfader, pero estoy preguntando a ver si me echan una mano...
Si alguien detecta mi error de concepto, le agradecería que me lo dijese, please.

Un abrazote, y gudnait.

mod

Bueno, pues, si habéis pasado por el hilo de las HiLevel, habréis visto que mencionaba que al cambiar el crossfader normal por el de plástico conductivo (que realmente es un "simple" fader), he tenido que pasar de las 8 patillas que comentaba en este mensaje anterior, a las 6 patillas del nuevo XF.

¿Cómo? Lo primero, con la ayuda del gran Jürgen de Hi-Level, que me ha abierto los ojos.
En un crossfader normal, tenemos, obviamente, canal derecho e izquierdo. Vamos a centrarnos sólo en uno. Tenemos 10K de resistencia entre dos patillas, y luego, dependiendo de la posición del deslizador, tenemos, por ejemplo, 4K entre esa patilla móvil y el lado derecho, y 6K entre la patilla móvil y el lado izquierdo del recorrido. Todo encaja. Conectamos tierra a ambos extremos del crossfader, y así en cada lado (derecho o izquierdo) se ven 4K y 6K -respectivamente- con respecto a tierra. Tierra son las patillas verde y roja (vienen ya cortocircuitadas desde la propia placa de canal) en el gráfico superior de la siguiente imagen:

Crossfaders PM6000 - Como soldar

Pues, lo que hacemos es lo que veis en la parte inferior: en lugar de que los extremos de la resistencia se conecten a masa, conectamos a masa la patilla móvil (la 3), y así uno y otro extremos (patillas 2 y 1) verán esos 4K y 6K (por ejemplo) entre ellas y masa al mover el vástago móvil.

Como referencia, esta era la configuración original:

Hi-Level PM6000 - XF Oriiginal_1 (1920x1280)

Hi-Level PM6000 - XF Oriiginal_2 (1920x1280)

Hi-Level PM6000 - XF Oriiginal_3 (1920x1280)

Y, como veis, en esa configuración original estaban enfrentados los cables rojos y verdes (como digo, ya venían cortocircuitados, por cada canal, en la propia placa de ese canal). Por coherencia, en mi caso he puesto todas las masas verdes en un lado del nuevo XF, y todas las verdes en el otro:

Hi-Level PM6000 Zitro - Tripas de la bestia_1 (1920x1280)

Perdón por el rollazo, pero quería dejar constancia, por si alguien, en el futuro, quiere poner un crossfader chulo en su mesa de mezclas a base de faders de buena calidad.

Ah, y eso lo recomiendo si el sonido pasa por el XF, pero si el XF controla un circuito VCA, realmente os dará -casi- igual poner un XF del copón o uno regulero

PD: ah, y añado: si alguien quiere plantearse el grabar sesiones con cada canal independiente (es decir, con un multipistas) para mí lo más adecuado sería utilizar la señal que se enviaría al crossfader: la podéis redirigir con un adaptadorzitro a la propia entrada de micro (desconectándola previamente), y así la convertís en salida de grabación de canal

Zitro escribió:

PD: ah, y añado: si alguien quiere plantearse el grabar sesiones con cada canal independiente (es decir, con un multipistas) para mí lo más adecuado sería utilizar la señal que se enviaría al crossfader: la podéis redirigir con un adaptadorzitro a la propia entrada de micro (desconectándola previamente), y así la convertís en salida de grabación de canal

jajaja.....esto me suena de algo.

Grandisimo trabajo.

mod

#114

¡Exacto! De hecho, no recordaba quién lo había comentado, y dónde.

Muchas gracias, tío

mod

Por si a alguien le interesa un kit de "verticALPS" o "antimierda":

https://www.hispasonic.com/anuncios/6-faders-verticalps-o-antirrona/703592

https://www.hispasonic.com/anuncios/4-faders-verticalps-o-antirrona/703590

Un saludote.

Buenos días, desde hace tiempo me fallan 2 de los pulsadores pfl (cue) de mi ecler nuo 4.0.un fallo por el cual ya pasó por el sat de ecler reparado en garantía, en la hoja de reparación decían que habían cambiado la botonera, cosa que no me creo porque vuelven a fallar los mismos. Casualidad o no, quiero cambiarselos yo, el problema que me encuentro es que soy incapaz de localizar dichos pulsadores.
Alguien me puede recomendar alguna tienda para comprarlos?, o donde descargar el manual de servicio.
Muchas gracias a todos!

mod

A ver si le puedo echar un ojo, pero estoy prácticamente seguro de que son de las series SPUN o SPUJ de Alps.

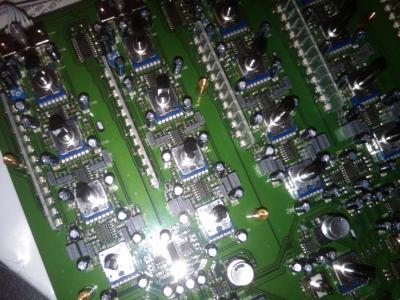

He encontrado una foto, igual sirve de poco, pero bueno.

Archivos adjuntos ( para descargar)

http://www.alps.com/prod/info/E/HTML/Switch/Push/SPPH1/SPPH1_list.html
Tiene toda la pinta
