Mezcladores Ecler (SCLAT, SMAC...)

jcol
#256 por jcol el 30/01/2017
La fuente de alimentacion esta funcionando bien, tiene encendidos los dos leds verdes +18-18 v

Apostaria que es algun componente del propio vumetro.

¿La fuente de alimentacion es la original, o es una modificada?

Utilizandola normalmente, mezclando, preescuchando, ecualizando etc, ¿el vumetro funciona bien?
Subir
jcol
#257 por jcol el 30/01/2017
Se me ocurre tambien que esa señal que mide el vumetro sea real, es decir, que venga de alguna de las vias.
Como es modular, quita las vias una a una hasta que el efecto desaparezca. Si desaparece, esa via tiene alguna averia que mete ese ruido y lo capta el vumetro.
Subir
jcol
#258 por jcol el 30/01/2017
Perdona, que no habia leido que la fuente de alimentacion es la FA-50.

Lo digo porque esta fuente esta pensada para las sclat mas modernas (sclat 100-200) que necesitan, ademas de la tension de 18v, otra tension que creo que eran 8 voltios.

La fuente original para tu mesa es la FA-4 o la FA-8, pero la FA-50 tambien vale, es decir, que para poder utilizarla con una sclat 8 o sclat 4, hay que modificarle el conexionado en un pin, creo recordar que es el 8 o el 9, para anularle esos 8 v

Habria que asegurarse midiendo con un voltimetro en el pinado del conector que va a la mesa. Si hay otra tension aparte de los 18 voltios, eso quiere decir que tu FA-50 no ha sido adaptada, y por lo tanto, no deberias conectarla a la mesa, porque te puedes cargar algun componente.

Hay que tener cuidado tambien con el cable, ya que aunque parezcan todos iguales, estos cables pueden tener "cruzados" los pines. El cable correcto es el que tiene correspondencia perfecta entre los pines, es decir, que el 1 de una punta sea el 1 en el otro lado, que el 2 sea el dos, etc.
Subir
jcol
#259 por jcol el 30/01/2017
Mira todo esto que te digo, y si no, miramos los esquemas a ver que puede ser,

Un saludo
Subir
EOB
#260 por EOB el 30/01/2017
Ok!! Gracias jcol!!! No sabia que no era la original... compre la mesa con la fuente a un hispasonico hace un año aprox. Todo iba perfecto... cuando pongo un vinilo la señal del vumetro derecho marca mas que el izquierdo, no es real la señal pero tampoco suena ningun zumbido. Suena bien!!! En la preescucha si se oye un zumbido.
Haber si me animo a desmontarla y compruebo lo que me has dicho... gracias!!!!
Subir
jcol
#261 por jcol el 30/01/2017
A ver Sí es la original, lo que pasa es que hay que adaptarla porque es de otro modelo.

Si funciona bien la mesa, olvidate de la fuente y centrate en encontrar la via que mete este ruido.

Es normal que un vumetro marque uno mas que otro, no te preocupes. Revisa, limpia y aprieta los contactos del portacapsulas con el brazo del plato, y pon una aguja nueva si puedes.
Subir
EOB
#262 por EOB el 30/01/2017
Es cosa de alguna via seguro... porque la foto que he adjuntado está sacada sin conectar ningún reproductor a la mesa.
Subir
Zitro mod
#263 por Zitro el 04/02/2017

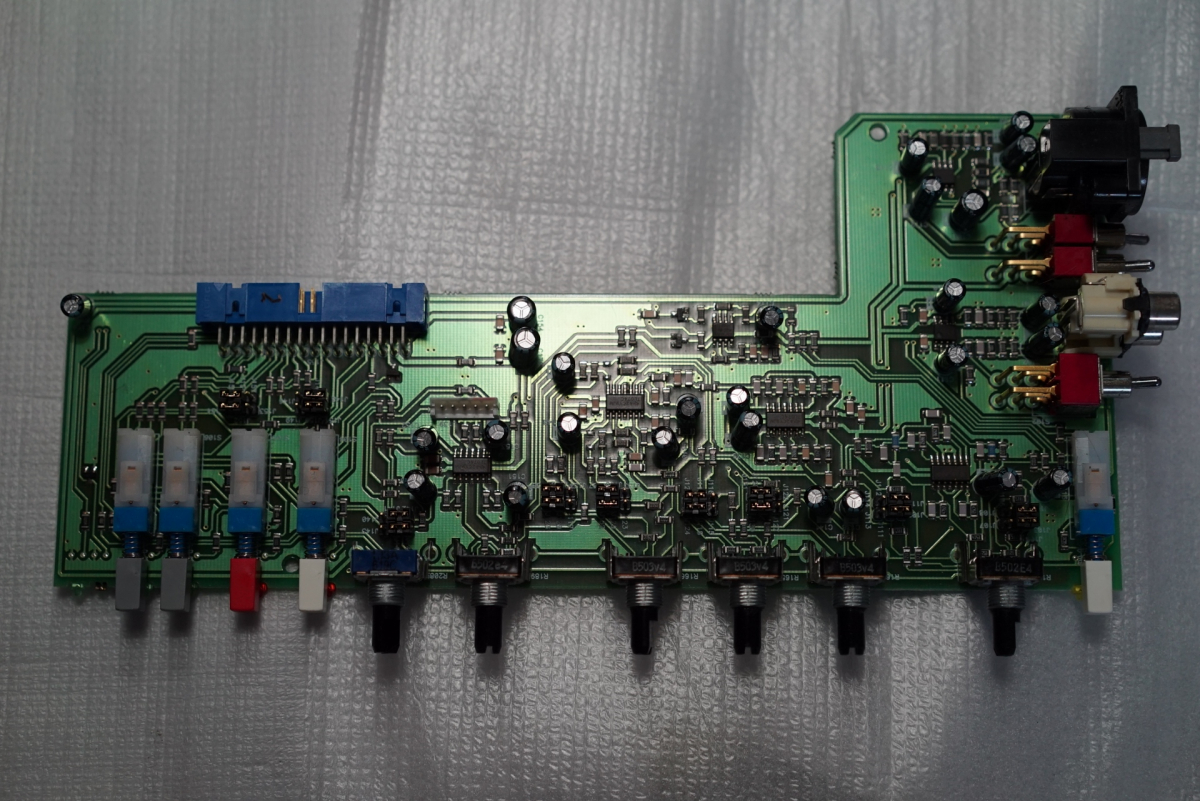

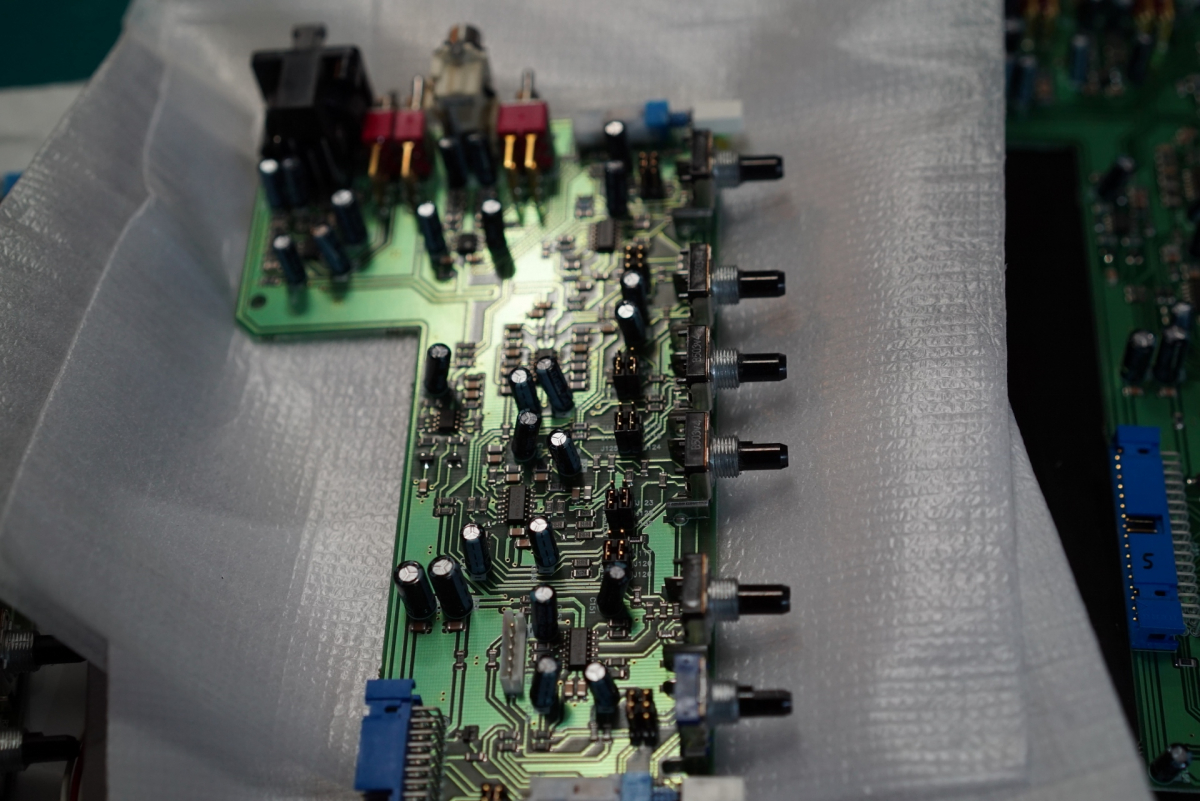

Madre mía; estoy ahora mismo poniendo -por fin- a punto mi SCLAT 200vs, y me ha sorprendido mucho más de lo que esperaba. El hecho de que fuese de tecnología SMD (como las nuevas Hi-Level) en lugar de componentes discretos me causaba un poquillo de recelo, pero al estar desmontándola por completo, te das cuenta de lo INMENSAMENTE BIEN CONSTRUIDA que está esa mesa. Es EL TANQUE por excelencia; yo diría que, al menos por construcción, por delante de las Rodec, aunque no tiene sentido comparar una mesa modular con una compacta.

31879821753_73715f3017_o.jpgEcler200vs-Electronica de canal-1 (1920x1282)

Primeras impresiones:

- Faders K-Alps de 100 mm, al menos en la mía, aunque me suena que hubo versiones de 60 mm. Por cierto, en la Gold también vienen K-Alps; a ver si la abro un día también.

- Canales bien ensamblados; mecánicamente, no hay lugar a holguras. No me llama mucho que sean potenciómetros "de pastilla" o "al vacío" o como se llamen, porque no hay forma de meterles mano para inyectarles LubriLimp/0, pero realmente no he comprobado si lo necesitan.
32569942431_16dd28d83c_o.jpgEcler200vs-Electronica de canal-4 (1920x1282)

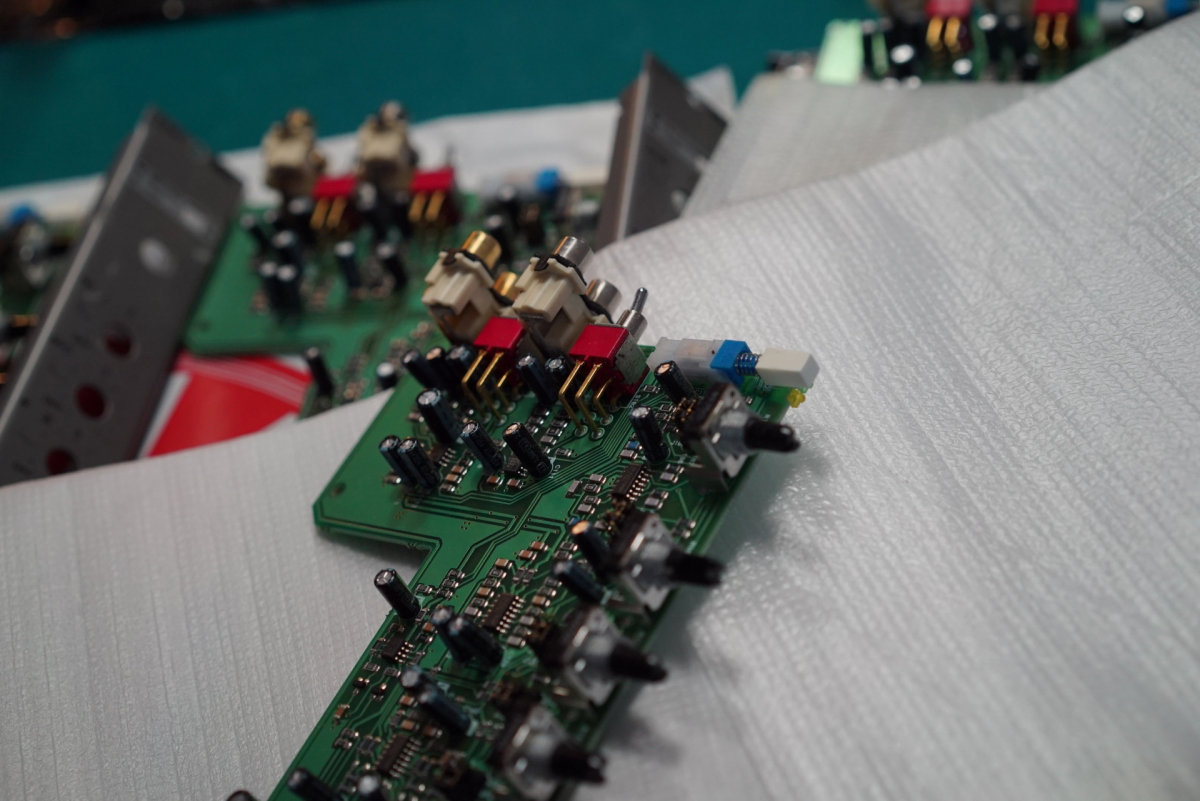

- Me resulta curioso que la selección de entrada sea mediante palanquilla en la parte del panel de conexiones. Pero, por otra parte, me gusta más tenerlo todo en la misma placa (entradas y electrónica de ese módulo) que por separado, como en las SCLAT 8, en las que por dentro hay mucho "batiburrillo".
32569940261_0845bfc61c_o.jpgEcler200vs-Palanca de seleccion (1920x1282)

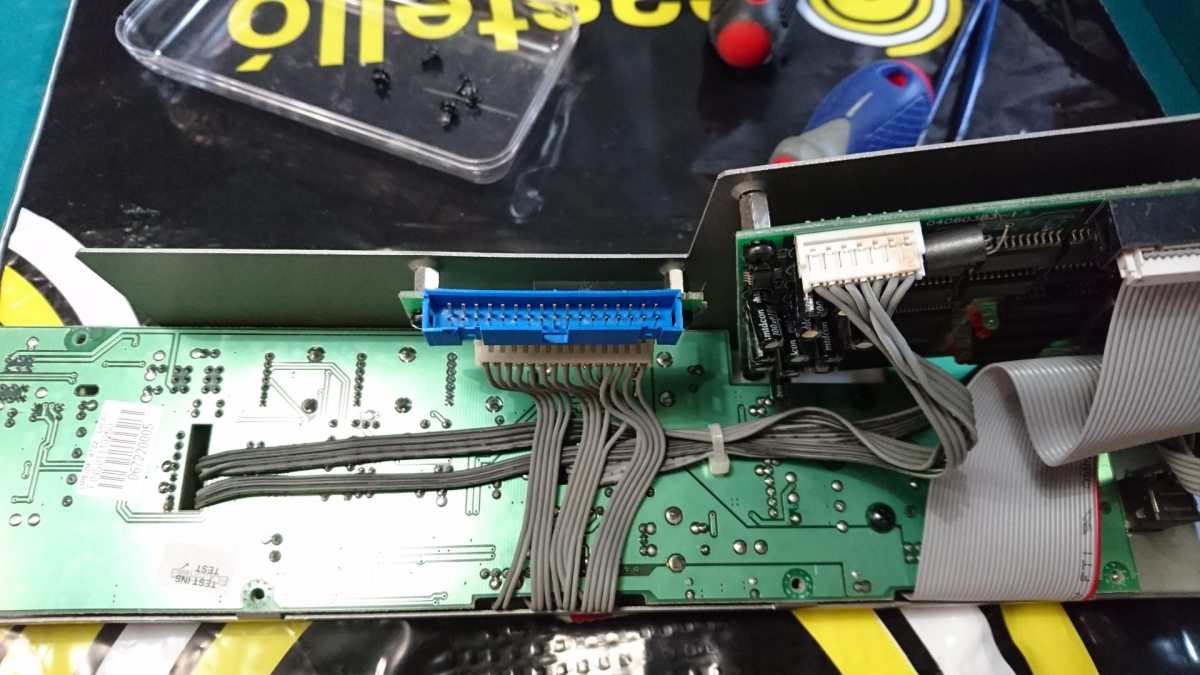

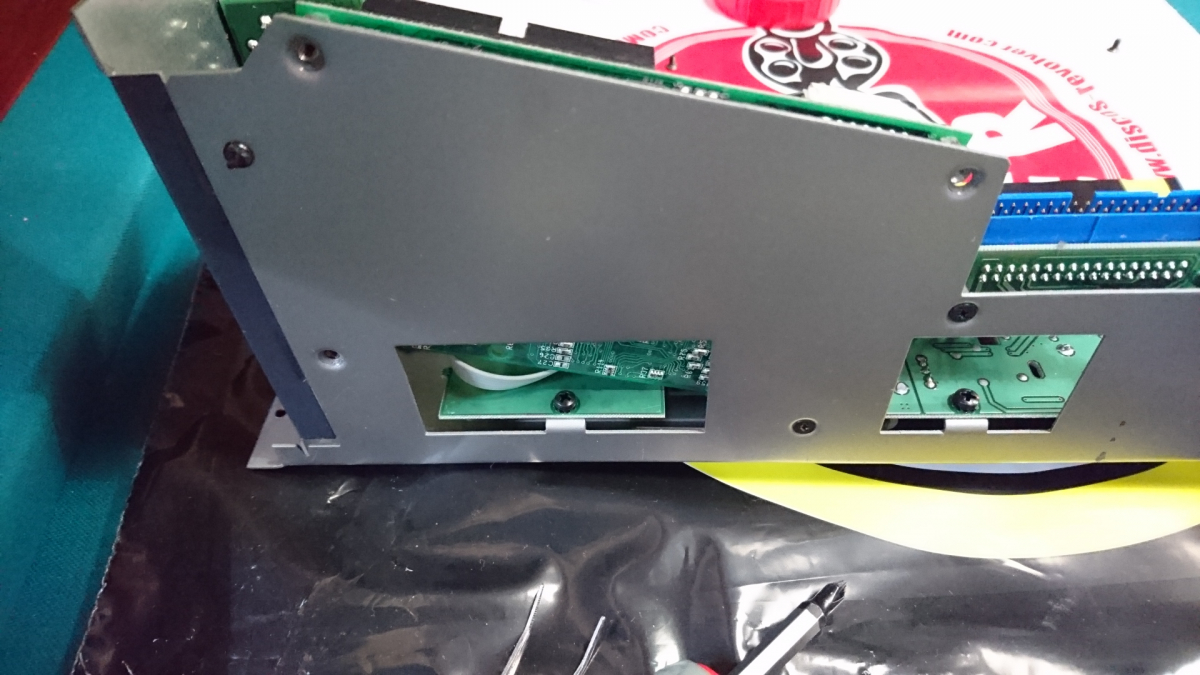

- El colmo de la solidez es el módulo de efectos (de hecho, muy similar al de mi amada Nuo5; efectos que eran muuuuuuy cómodos y divertidos de usar). Lleva una especie de troquel en "L" en el cual se ensamblan todas las placas, y, de nuevo, no hay lugar a confusión; o encaja, o no. Binario.
32692612215_42fcb862a4_o.jpgEcler200vs-Modulo FX-4 (1920x1080)
31880227763_44b4823c14_o.jpgEcler200vs-Modulo FX-1 (1920x1080)
31849681374_065378a4ce_o.jpgEcler200vs-Modulo FX-8 (1920x1080)

- Por lo visto -aún no le he echado un ojo al manual- conviene NO utilizar el módulo de efectos a no ser que tengamos conectado un cable RCA de salida a entrada de ese módulo. Es un pequeño fastidio, pero me parece muy inteligente si, como supongo, así podemos utilizar un módulo de efectos distinto al que trae de serie (por ejemplo, un Kaoss Pad), o directamente para utilizar el envío de efectos como bus auxiliar (sería el AUX2).

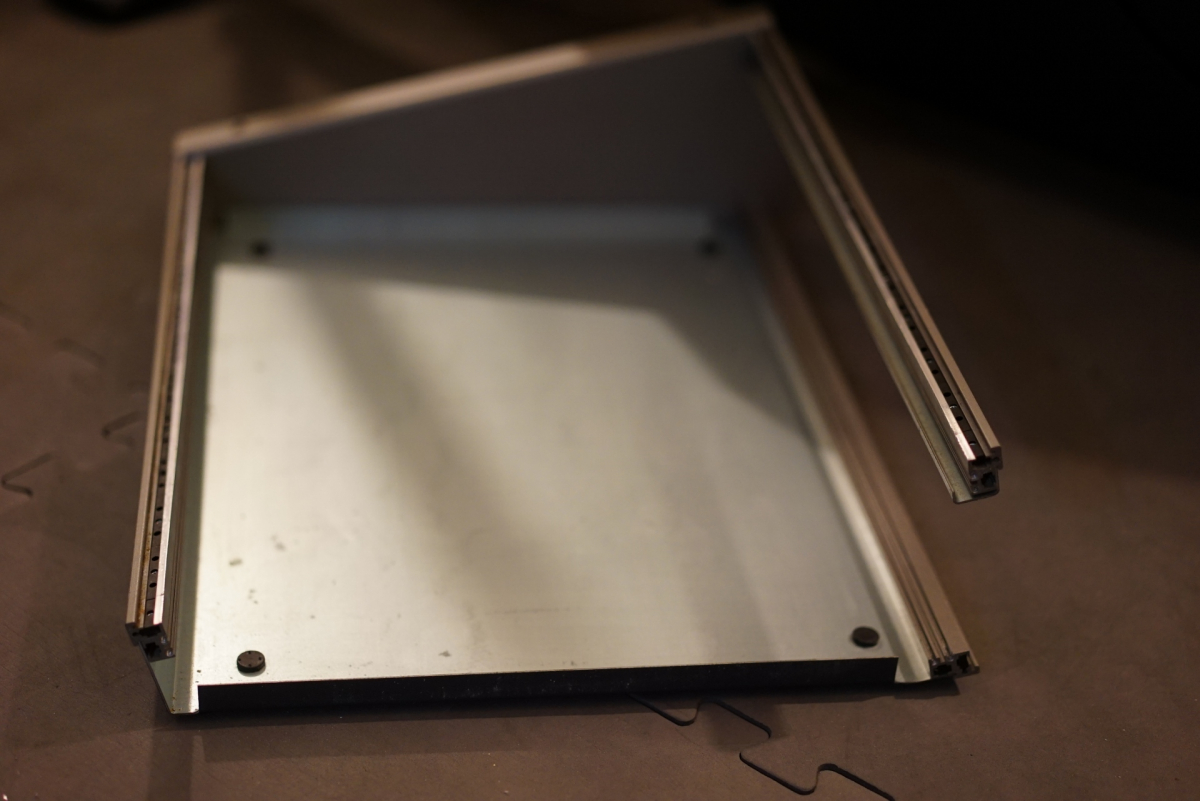

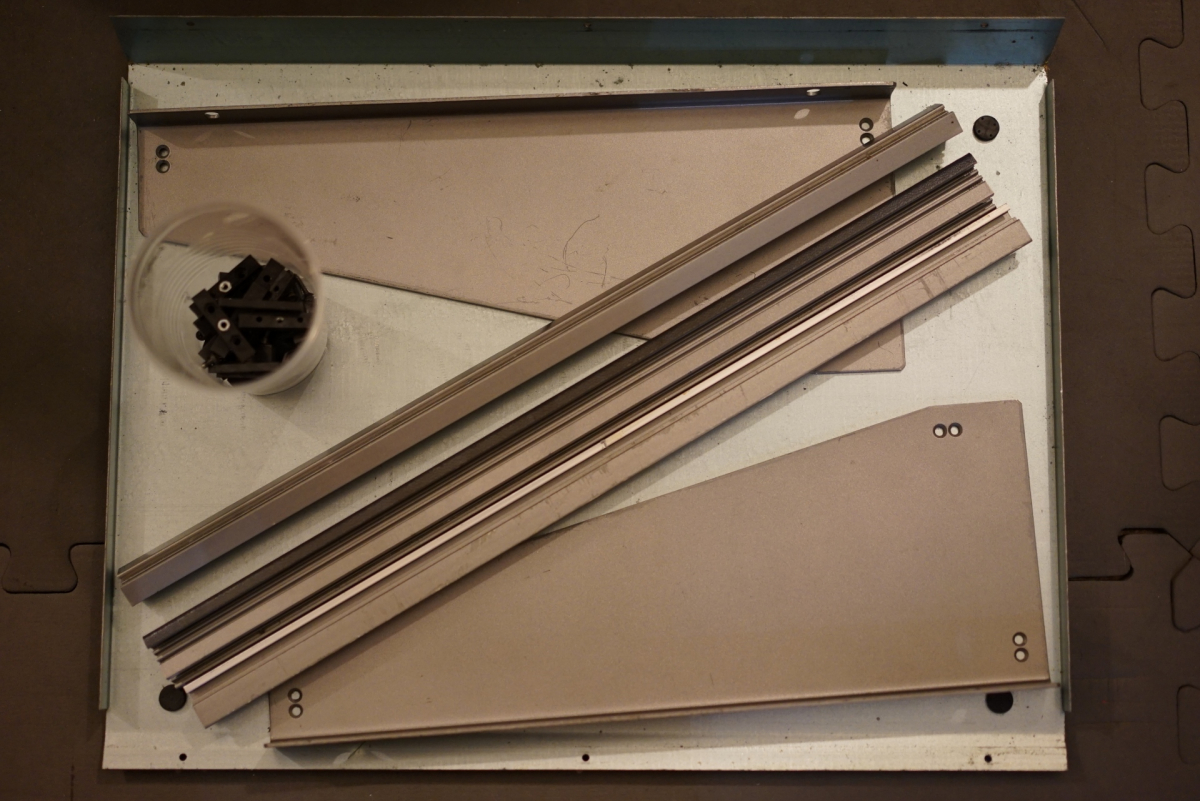

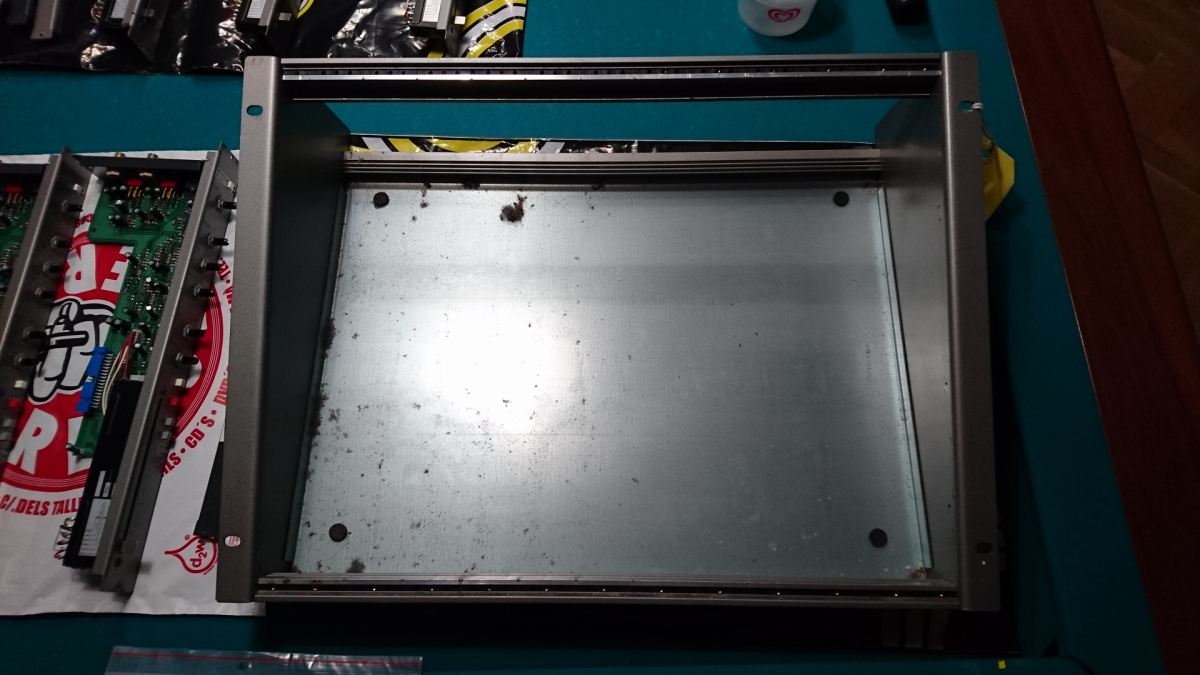

- El bastidor se nota que es una evolución de las SCLAT 8; en lugar de llevar el fondo partido, es todo como una batea, rodeada de los dos laterales, y todo ensamblado con tres travesaños donde hay raíles en los que están las típicas piezas negras de plástico que albergan las tuercas. Es decir, el mismo concepto, pero más sólido. Lo único "malo" es que, mientras que en las SCLAT 8 se podían poner las entradas y salidas mirando hacia abajo -como en las Formula Sound-, en la 200vs el panel es únicamente vertical, no se puede poner mirando hacia abajo.
31849680974_a0fe211abb_o.jpgEcler200vs-Chasis-18 (1920x1080)
32569941111_3b98a0f407_o.jpgEcler200vs-Chasis-08 (1920x1282)
32651400996_9786eb3773_o.jpgEcler200vs-Chasis-17 (1920x1282)

- Un detalle que demuestra que esta gente de Ecler sabía muy bien lo que hacía era que, para el tornillo del fader, el frontal lleva una especie de "hundimiento". Así, conseguían dos cosas: que el tornillo que sujeta el fader quede más enrasado, y, para mí más importante aún: que la superficie superior del fader no entrase en contacto con la parte posterior del frontal. Dejando ese hueco (yo lo hago siempre mediante un par de arandelas, para espaciar), se evita que si entra humedad se quede ahí y oxide la parte posterior del frontal o la carcasa del fader, y además en caso de caer polvo en la mesa, es una vía más de escape, mientras que si el fader está pegado al frontal, no hay más tu tía que la roña atraviese la ranura y entre al fader -aunque en los K-Alps cae al fondo, porque la pista está en vertical y hay hueco en la parte inferior-.

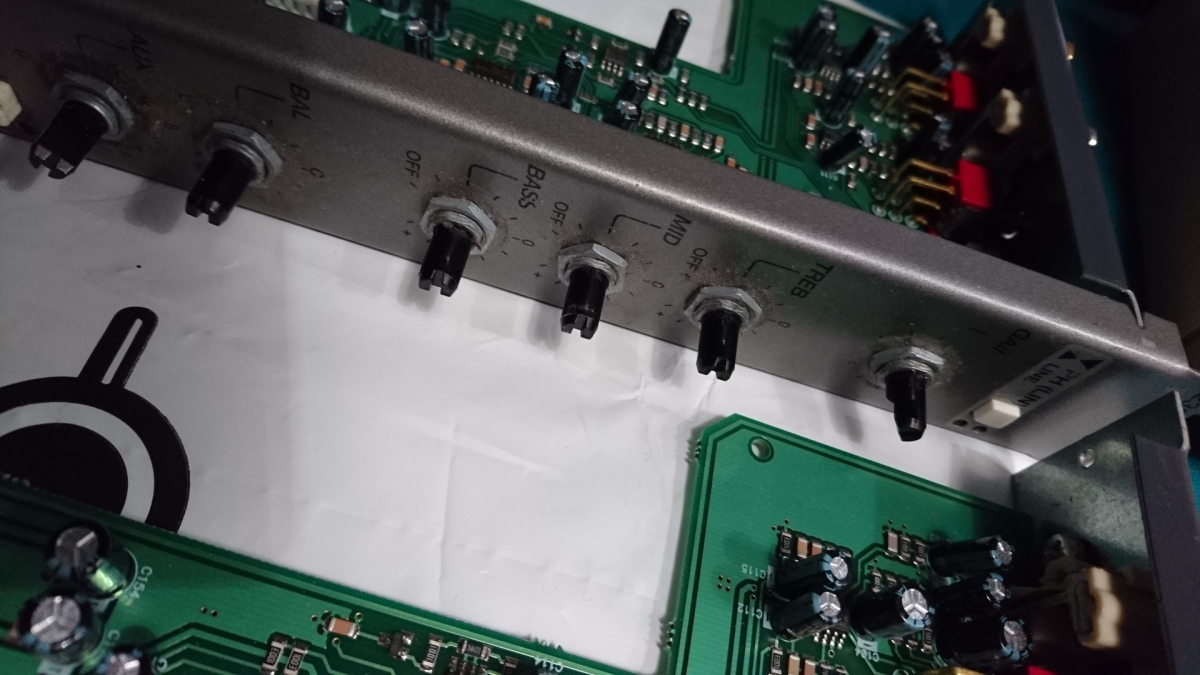

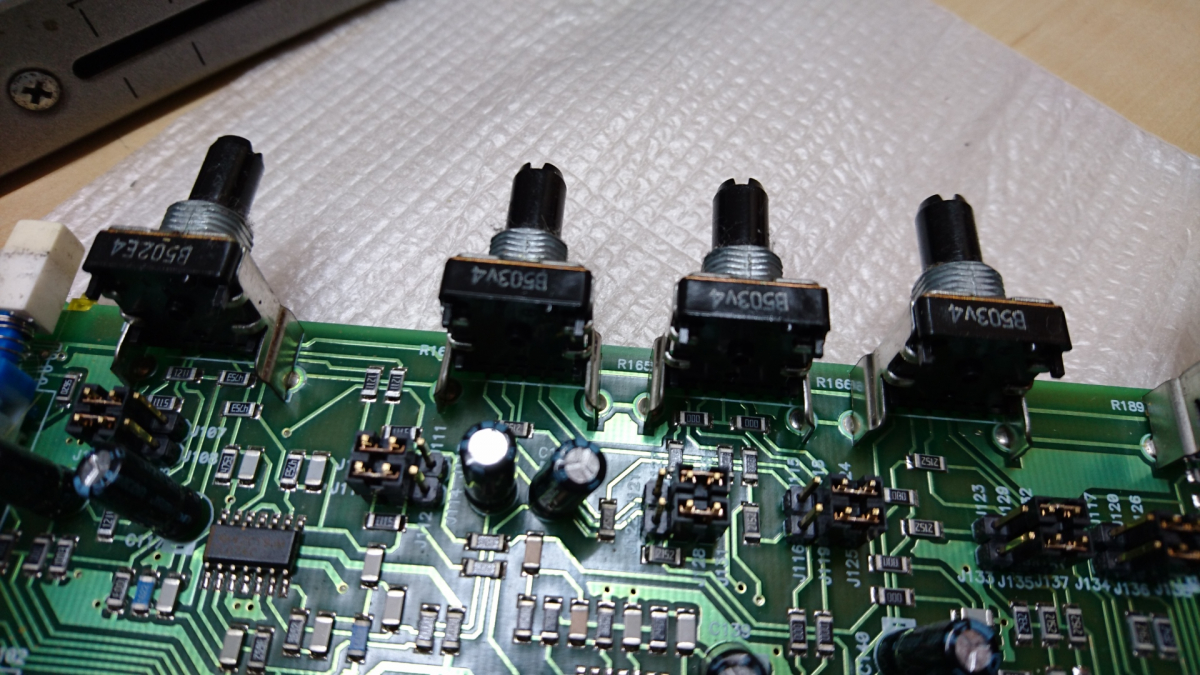

- Los knobs para los potenciómetros no hace falta "ajustarlos" para que miren al centro (como pasa en la ClubMix, en las Hi-Level, en la Formula Sound aunque en éstas los knobs son estriados...), porque el vástago del fader tiene forma de "D", así que sólo hay una posición. Me gusta que la EQ sea fácil de localizar, pues los knobs son plateados. Eso sí, los potes de graves, medios, agudos, balance y ganancia (¿pa qué?) tienen enclavamiento central, pero es muuuuuy leve y apenas se nota.
31849682104_43f46d1c23_o.jpgEcler200vs-Pots-1 (1920x1080)
32651970086_ddfbb8260b_o.jpgEcler200vs-Pots-3 (1920x1080)

- Aunque no tiene relación específicamente con la 200vs, he hecho una de las mejores inversiones en tiempo y dinero: una máquina de limpieza por ultrasonidos. Antes me tiraba literalmente HORAS limpiando. Ahora, se deja ahí, con la temperatura que se quiera, y arreando (aunque en mi máquina no tengo frecuencias variables). No veáis cómo han quedado los frontales, especialmente de las PM-100 (los módulos ciegos los meto en 4 tandas, para que se limpien todas las partes).

Pues nada, os dejo de dar la brasa. Una pena no haber comprado una 200vs nueva en su momento, porque las últimas unidades se vendieron por parte de Ecler a unos 500€. A ver si hago una comparativa de audio, pero mira que tenía las expectativas altas en lo que a construcción se refiere, y las ha superado con nota.
Subir
1
joqueval
#264 por joqueval el 04/02/2017
Buen trabajo como siempre caballero.
Como dices un tanque y muy cómoda los cadera de 100 perfectos.
Subir
Jesus
#265 por Jesus el 12/05/2017

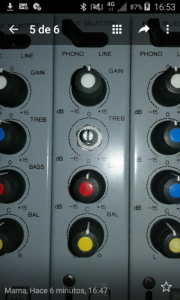

Buena tardes a acabo de recibir la ecler 9 , pero mi sorpresa es que me viene sin un botón (me lo han perdido en el porte o algo) sabéis donde puedo encontrar uno igual?
Archivos adjuntos:
BBCode:
Subir
Jesus
#266 por Jesus el 12/05/2017

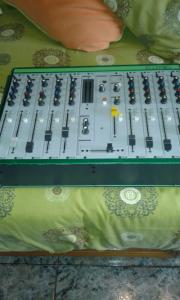

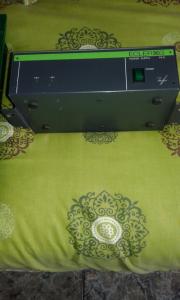

Fuente de alimentación y estado de la mesa. La verdad es que está en un gran estado, como lo ves zitro?
Archivos adjuntos:
BBCode:
BBCode:
Subir
Zitro mod
#267 por Zitro el 25/05/2017
#266

Está bastante bien. De hecho, le tenía echado el ojo en las páginas de segunda mano, y eso de que vayan los travesaños en verde cromado le da un toque, je, je.

Una preguntilla, por curiosidad: ¿Alguien sabe qué fuente de alimentación llevaba la Sclat Gold? Es que no sé si es la FA8 (la de las Sclat 8) o la FA50 (la de la 200vs). Es que hay un pin que varía entre ambas...
Subir
Zitro mod
#268 por Zitro el 26/05/2017
Hola a todos.

Os pido vuestra ayuda, porque no sé si por cansancio, por falta de conocimiento (lo más probable), o porque se me esté escapando algo (ya no me acuerdo prácticamente de nada de la carrera), no soy capaz de dar con una pequeña avería que tiene una SCLAT de 4 canales que estoy a punto de vender, y preferiría dársela al comprador reparada, pese a que está sobre aviso del tema.

El caso es que hay una resistencia que siempre, siempre, se me quema. Empieza a oler nada más encender la fuente de alimentación, y ¡zas!, otra vez quemada.

Se trata de la R748 del módulo que tiene los LEDs que indican si la alimentación está bien. De hecho, si os fijáis en el circuito, que esa resistencia falle no afecta ni al LED ni al resto del circuito, pero, claro, no me gusta, y además me da rabia no saber para qué está: si es una derivación por si hay un pico de tensión, o qué.

Este es el circuito:

34893021365_8df6135f86_o.jpgCircuito chungo SCLAT 8

, como veis, muy sencillito.

Esta es la placa:

34893021475_5504ceee1d_o.jpgPlaca circuito chungo SCLAT8_1

34893021195_8a1af5801d_o.jpgPlaca circuito chungo SCLAT8_2

y estos los valores de los componentes (sobre todo, me preocupa no saber qué es ese código "NF", aparte del valor sorprendentemente bajo de la R748:

34893021245_9ba89fe7c3_o.jpgComponentes circuito chungo

Por lo que entiendo, en el LED caen unos 1.5V, así que a la R751 la atraviesan unos 16.5 mA.

Entiendo que lo que ocurre es que el condensador C711 está cortocircuitado, y así a la R748 la rodean por un lado 18.5V y por otro 0V, así que la corriente que la atraviesa (al tratarse de sólo 12 ohmios) es muy, muy alta, y se quema. Pero el condensador lo cambié hace poco, y creo que está bien, nuevo.

Me da por saco que algo tan sencillote me esté dando tanto por saco; ¿alguien sabe qué leches significa lo de NF12/.5? Sí, 12 ohmios y medio watio (entiendo), pero ¿y el NF?

Por cierto, disculpadme, porque he puesto este mismo mensaje en el hilo de componentes (https://www.hispasonic.com/foros/potenciometros-operacionales-componentes-fabricantes/449216/pagina8#post4393471), por si a alguien le sirve en el futuro.

Un abrazitro, y miles de gracias de antebrazo.
Subir
Lukasklubb Discos Activos
#269 por Lukasklubb Discos Activos el 30/05/2017
Hola Zitro,
Pásame el esquema completo si lo tienes, (que no lo tengo entre mis pdf de Ecler :-k ) y te echo una mano a ver...
Subir
Lukasklubb Discos Activos
#270 por Lukasklubb Discos Activos el 30/05/2017
Zitro escribió:
Una preguntilla, por curiosidad: ¿Alguien sabe qué fuente de alimentación llevaba la Sclat Gold? Es que no sé si es la FA8 (la de las Sclat o la FA50 (la de la 200vs). Es que hay un pin que varía entre ambas...


Lleva Ecler Sclat Gold leva la fuente FA-4 y el pinout es el siguiente
1.- +18V
2.- GND
3.- Earth (tierra)
4.- GND
5.- -18V
6.- +18V
7.- GND
8.- GND
9.- -18V
Subir
