Puedo conectar un patch panel asi?

tengo un patach panel no sabia muy bien como iban las conexiones y ahora tengo un lio,lo que quiero es que los canales de arriba y los de abajo sean independientes,que patch hace esto o que tipo de conexion,el mio esta en normalizado,y creo que se interconectan los de arriba con los de abajo,es un neutrik

https://www.thomann.de/es/neutrik_nyssppl1.htm

OFERTAS Ver todas

-20%

Moog Messenger

749 €

Ver oferta
-13%

Kawai ES-60

339 €

Ver oferta
Novation FLkey Mini

88 €

Ver oferta

Tienes la opcion de abrirlo y cambiar las plaquitas de manera que te queden las hembras de atras alante y las que estaban delante te queden detras. eso, en principio deberia des-normalizar, el patch
Prueba a cambiar una y lo pruebas, Si te funciona hazlo en todas las demas.

gracias por contestar monon
ahora no lo tengo aqui,a que te refieres con cambiar las placas, las hembras de atras a delante,digamos dar la vuelta a las entradas? #-o

Exactamente.
Por defecto las que activan o desactivan la conexion de normalizacion son las delanteras (donde tu haces y deshaces tus conexiones diarias) por lo que al ponerlas hacia atras , osea donde tendras conectados los jacks de modo fijo, estos desconectarán la "normalización".

Queria incorporar unas imagenes pero no se como incluirlas en el cuerpo del mensaje del post

acabo de llegar de pasar unos dias,te lo agradeceria si subes fotos

para subir foto cuando escribas, dale a vista previa y te aparece la opcion subir adjunto

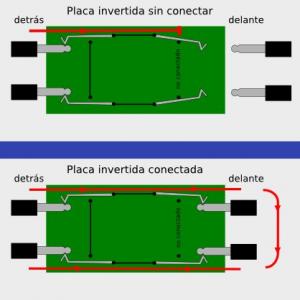

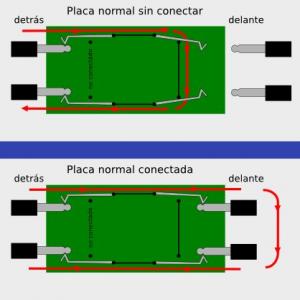

Pues nada ahí van los diagramas.

Archivos adjuntos ( para descargar)

gracias monon por las molestias ,detallazo lo de las fotos =D>

todavia no he podido probrarlo,he estado pensando...seguro que es una tonteria,y si le doy la vuelta al patch tal cual,la parte de atras quedaria adelante y viceversa,estarian siempre conectados los cables de atras y se cortaria la señal no? lo unico no se si el audio no va en esa direccion he estado pensando y me hace cortocicuito la cabeza #-o

De hecho seria , como bien dices, como darle la vuelta al patch.
Puedes con toda tranquilidad provarlo de ese modo, e incluso dejarlo así.
Te dije de cambiar las placas por la simple razon de que si el patch está enrracado, quedaria muy feo y " hacia afura". Pero vamos, "it's up to you" , si a ti te va bien a mi tambien.

Salud y alegria
