Selección de PA y opciones de conexión

rudeska
#1 por rudeska el 10/06/2006
Necesitamos un equipo urgente para tocar en una pequeña sala y estoy un poco liado con el tema potencia / impedancia en función de la conexión con la que se realice del equipo y claro no sé que elegir

Objetivo:
- Equipo para pequeñas salas
- Equipo para local de ensayo (basicamente lo mismo)
- Capacidad de ampliación (monitores, + potencia)
- Bateria no conectado al PA, sí en el futuro
- Bajo no conectado al PA (ampli 160W), sí en el futuro
- Guitarra no conectado al PA (ampli 80W) o conecta GT-6 a PA
- Saxo, trompeta y voz conectados al PA

Contamos con:
- Mesa 4 previos, 12 canales sin efectos, 2 envios
- Microfonos y soportes

Necesitamos:
- Etapa de Potencia + cajas pasivas

Ampliaciones futuras (si D.Euro nos visita):
- Monitores
- Caja inyección
- Microfonía Bateria
- Multiefectos
- Ecualizador
- Mesa + grande y dejar la actual para monitores

He estado mirando las cajas activas y se nos van de presupuesto, por eso creo que sólo nos queda la opción de ampli + cajas pasivas.

Las cajas van a ser unas Peavey ST-15 II 350Watt/8Ohm que por cierto no encuentro nada en la web de Peavey (ni en la europea)

El ampli va a tener que ser Behringer y dudo entre:

EP-1500 2 x 450W x 4 Ohmios es el que cuadra con el presupuesto pero tengo dudas de si nos va valer de algo o nos vamos a cargar las cajas al no darles su "chicha"

EP-2500 2 x 750W x 4 Ohmios se va un poco del presupuesto pero si no queda más remedio pondremos unos eurillos para pillarla

(Opciones de conexión que me he planteado y el lio que me he hecho, corregirme que creo que me equivoco)

EP-1500 modo estereo y una caja a cada canal
(CRASHHHH)
Tiene una carga de 8 Ohmios y el ampli entregaría unos 280W es decir que la caja recibe menos de lo que debería y nos la cargamos

EP-2500 modo estereo y una caja a cada canal
(potencia máxima 400 + 400)
Tiene una carga de 8 Ohmios y el ampli entregaría unos 500W es decir que la caja recibe más de sus 400W y funionaría perfecto

EP-1500 modo mono y cajas en paralelo
(potencia 900W mono que serían más de las que tienen la suma de las cajas 800W)
¿se puede?
¿cómo se conectan las cajas en paralelo?
¿utilizando una única salida y esas conexiones que tienen las cajas para redirigir la salida entre ellos?
¿qué potencia obtendría en cada caja?
¿Alguna opción viable con estos amplis y cajas?
¿cómo montaríais un esquema con monitores pasivos y la EP-2500?

Venga chicos me he mirado todo pero soy un negado y no termino de cogerlo con estas prisas...
Subir
rudeska
#2 por rudeska el 11/06/2006

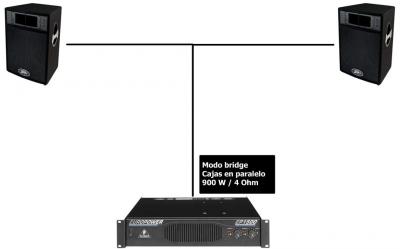

Venga os dejo unos diagramas con las opciones que creo que tengo a ver si os parecen correctos
Archivos adjuntos ( para descargar)
Subir
rudeska
#3 por rudeska el 11/06/2006
Las Peavey ST15-II son 400W/8 ohm

En la opción del EP1500 en bridge recogen 900W, al estar en paralelo dan 800W es decir 100w de su capacidad, en teoría esto es correcto

En la opción del EP2500 en estereo recogen 500W por canal, al ser de 400W 100w de su capacidad.
Subir
lircan
#4 por lircan el 17/06/2006
Oye, creo que te confundes, como te cargas las cajas es si les metes más watios de los que soportan, porque se queman. Si les metes menos trabajan por debajo de sus posibilidades, pero sin estar forzadas.
Subir
rudeska
#5 por rudeska el 17/06/2006
Pues estoy hecho un lio, yo tenía esa misma idea pero ....

http://www.doctorproaudio.com/doctor/te ... tencia.htm
aqui recomiendan más potencia de ampli que altavoces.

En este mismo foro
https:/www.hispasonic.com/foros/etapa-potencia/103570
me ha parecido entender lo mismo
Subir
mvina
#6 por mvina el 21/06/2006
Si les metes menos potencia no te las cargas.
Si excedes del aguante de potencia de la caja SI te la cargas.
Yo tengo dos behringer EP1500, uno para dos cajones de graves behringer B1800, conectado en mono.
Y otro dando caña a dos cajas yamaha s115, en estereo a 8 ohm.
Y suena que te cagas.
Si hubiera podido me pillaba dos EP2500, pero no lo tenían en existencias y tenía que esperar varias semanas.... y tenía un bolo con la neña a tres dias vista.

En el manual del EP1500 tienes un diagrama de como configurar los interruptores dip para que funcione en mono.
Y luego en el manual del B1800 tienes la forma de hacer los cables para conectar dos balfes en mono.
Los speakon cambian si son para conexión normal o en puente mono.
En resumen es:
Un cable del ep a un bafle, un cable de un bafle a otro.
Subir
